偏心轮式带夹快速压紧夹具结构

项目分类:工装 发布时间:2025-05-11 ID:997303

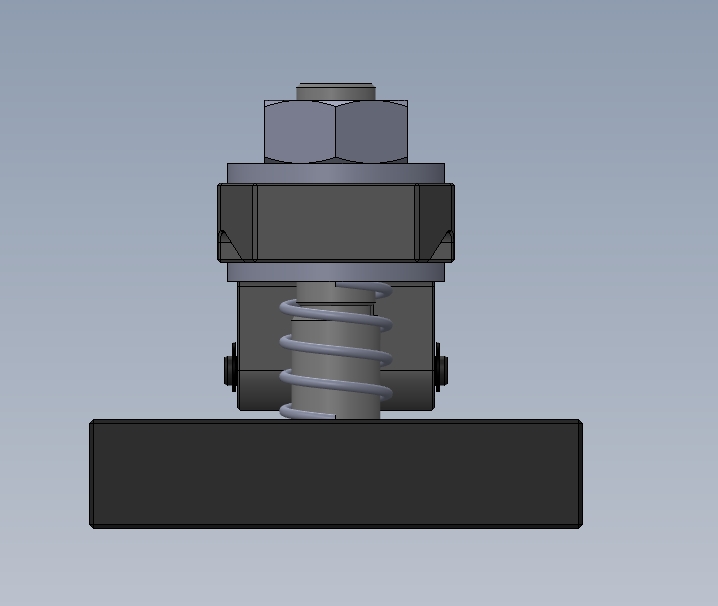

  • 偏心轮式带夹快速压紧夹具结构

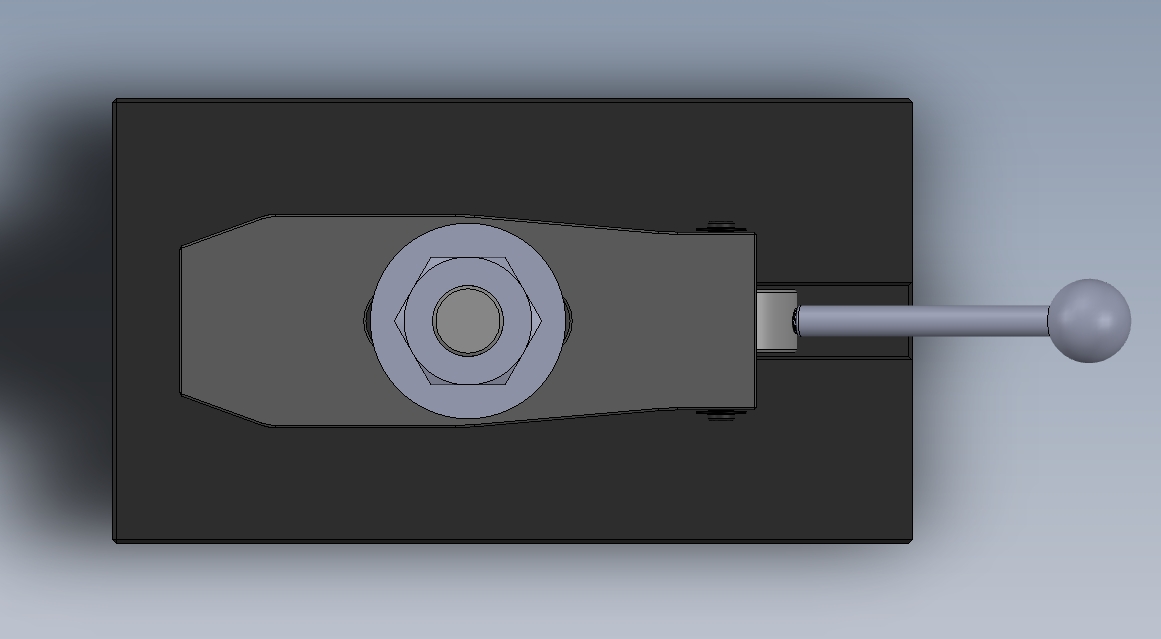

  • 偏心轮式带夹快速压紧夹具结构

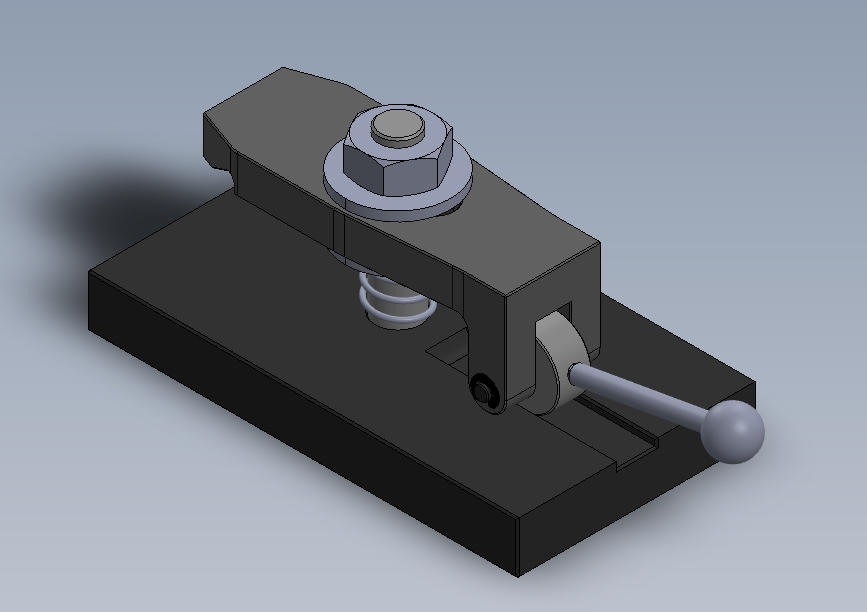

  • 偏心轮式带夹快速压紧夹具结构

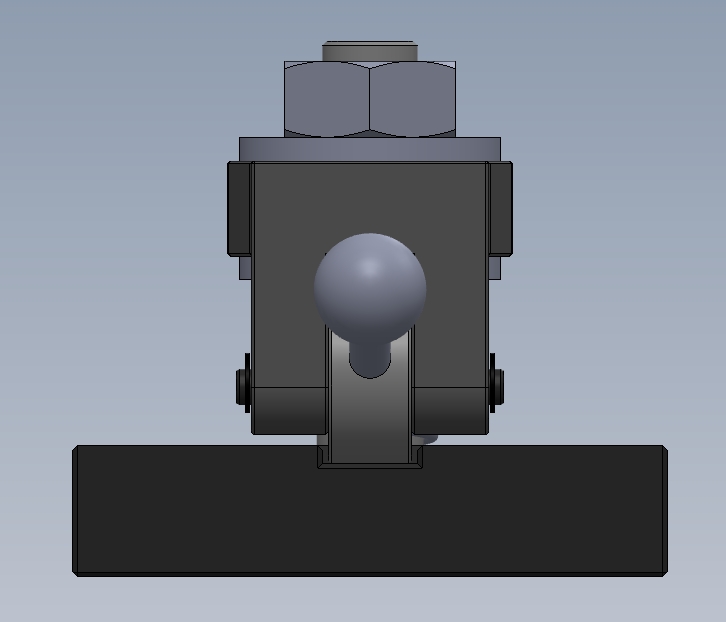

  • 偏心轮式带夹快速压紧夹具结构

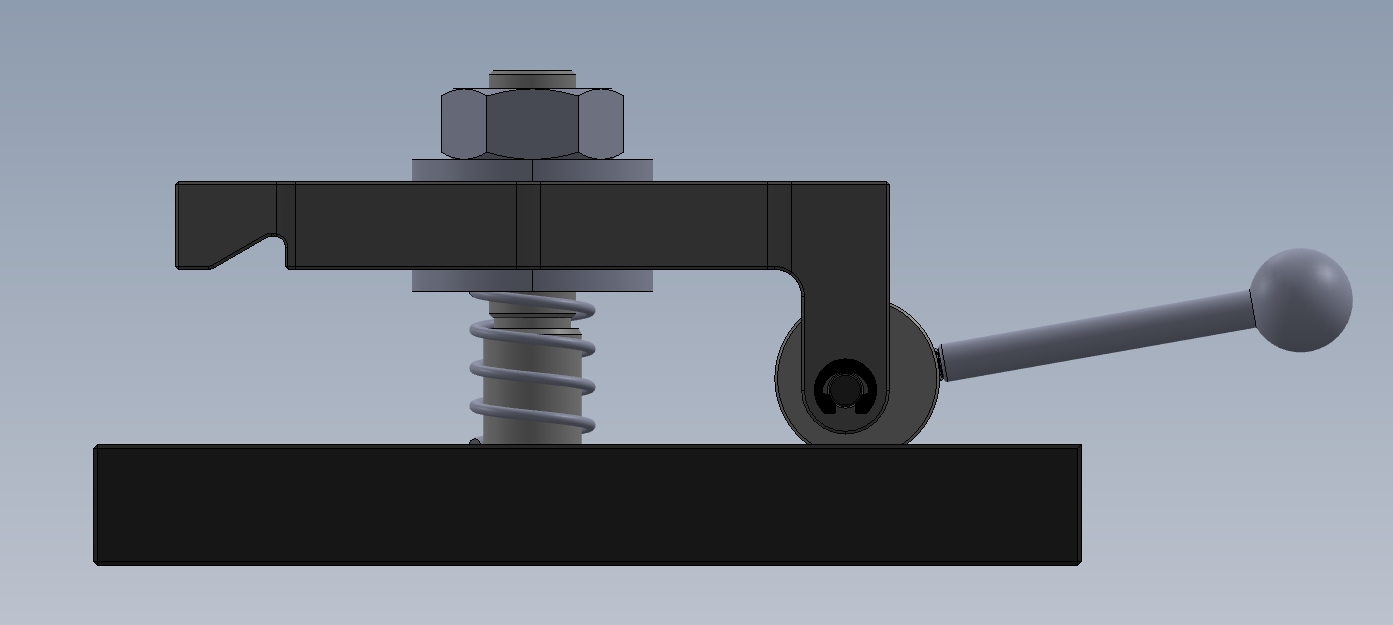

  • 偏心轮式带夹快速压紧夹具结构
  • 偏心轮式带夹快速压紧夹具结构
  • 偏心轮式带夹快速压紧夹具结构

在中小批量零件的铣削、钻孔、装配定位工序里,这类带夹快速夹具的使用频率远高于传统螺栓压板结构,尤其适合装夹频次高、单件夹紧力要求在800-1200N区间的工位,比如小型钣金件的飞边打磨、塑料壳体的热熔螺母植入、铝型材小件的端面钻孔场景,能把单工位装夹耗时从传统螺栓压紧的40秒压缩到3秒以内,大幅降低操作工人的重复劳动强度。

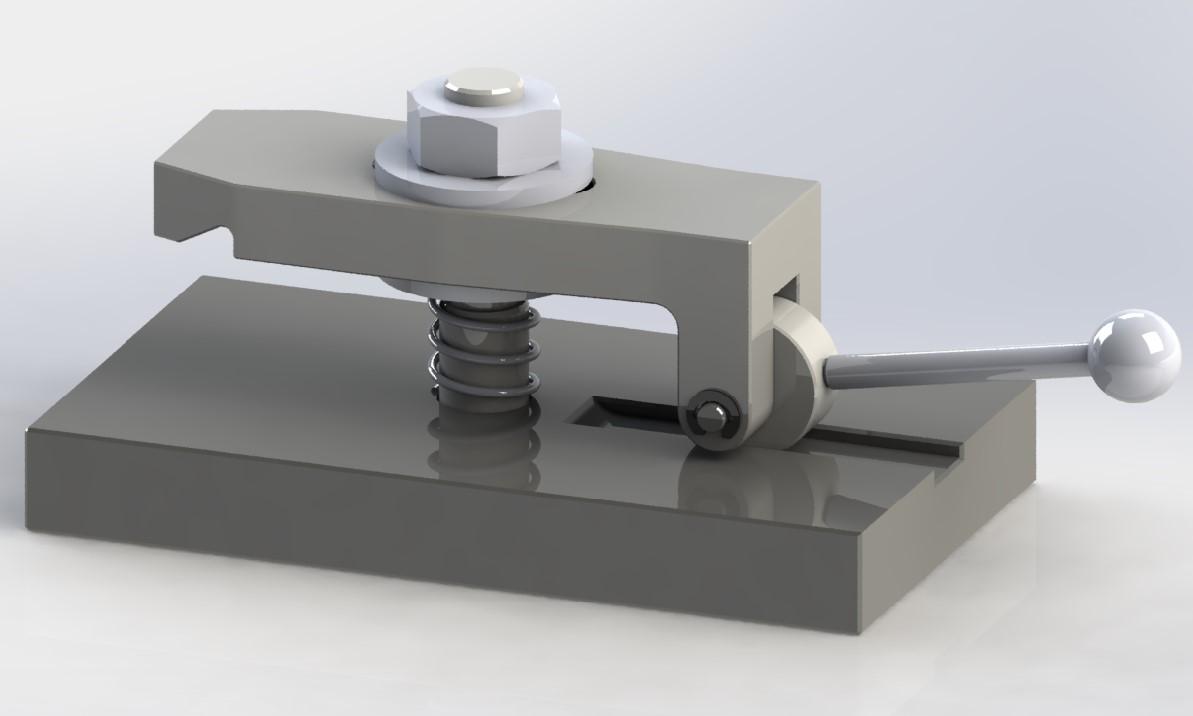

从结构组成来看,整套夹具的基准载体是底部的开槽安装底板,底板上开有通长T型槽,可配合T型螺栓适配不同工作台的安装孔距,安装时不需要额外加工定制连接孔,能直接固定在标准钳工台、小型台钻工作台或者输送线旁的定位工位上,底板的平面度公差控制在0.02mm/100mm,保证装夹基准的稳定性。压块是直接接触工件的执行部件,压块的夹持面做了网状滚花处理,避免夹紧过程中工件出现滑移,压块和转轴之间采用间隙配合,转动时无卡滞,压块的下压行程设计为8mm,能兼容厚度在3-10mm区间的工件,不需要额外调整垫块就能覆盖多数小型零件的装夹需求。

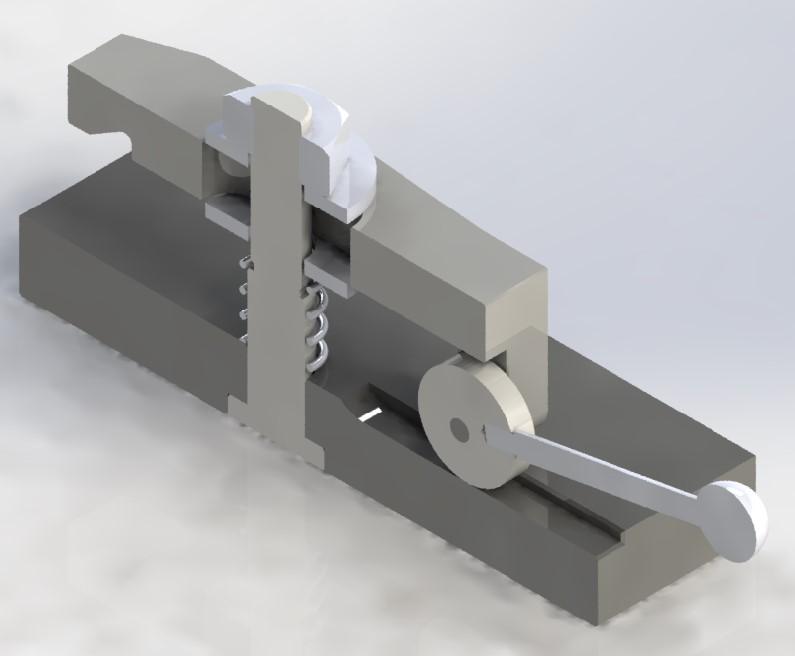

整套机构的核心驱动是偏心轮结构,操作杆和偏心轮为刚性连接,扳动操作杆时偏心轮绕固定轴转动,推动顶杆向上带动压块绕转轴转动,实现对工件的快速压紧,偏心轮的升角设计在自锁区间内,夹紧后不会因为加工过程中的振动出现松脱,不需要额外增加锁紧结构。顶杆和底板之间装有复位弹簧,当反向扳动操作杆松开夹具时,弹簧会自动顶起压块,留出足够的工件取放空间,不需要操作人员手动抬起压块,操作连贯性更强。

设计这套结构的时候,首先要考虑的是操作力的匹配,按照成年人单手握持操作的舒适力值15-20N来反推偏心轮的偏心距,最终确定偏心距为6mm,既保证足够的夹紧行程,又不会让操作力过大导致操作人员疲劳。其次要考虑易损件的更换便利性,顶杆、压块的夹持面都设计为可拆换结构,长期使用出现磨损后只需要更换对应零件,不需要整套夹具报废,降低长期使用成本。另外在安装边界上,整套夹具的外形长度控制在180mm,宽度65mm,高度70mm,不会占用过多工作台空间,多套夹具并排使用时最小间距可以控制在80mm,适合小型零件的多工位同步装夹。

在实际使用场景中,这类夹具不需要外接气源、电源,纯机械结构的可靠性远高于气动、液压夹紧装置,不存在漏气、泄压的风险,在没有气源配套的小型加工门店、装配线上都能直接使用。针对不同的工件材质,还可以在压块的夹持面更换橡胶垫、铜垫等防护衬垫,避免装夹过程中划伤工件表面,适配有色金属、塑料、玻璃等易损工件的装夹需求。夹具的所有运动副都设计有防尘间隙,加工过程中产生的铝屑、塑料碎屑不会进入运动缝隙造成卡滞,日常维护只需要定期在转轴、偏心轮接触面涂抹少量润滑脂即可,没有复杂的维护要求。

从结构受力角度分析,夹紧力的传递路径非常短,操作杆的力通过偏心轮直接传递到顶杆,再通过杠杆结构放大后作用在压块上,力传递过程中的损耗不到10%,比多连杆结构的快速夹具夹紧效率更高,同时零件数量更少,加工制造成本更低,适合批量生产制作。底板上的刻度标记可以帮助操作人员快速调整夹具的安装位置,切换不同工件装夹时不需要反复测量定位,缩短工装调整的辅助时间。
