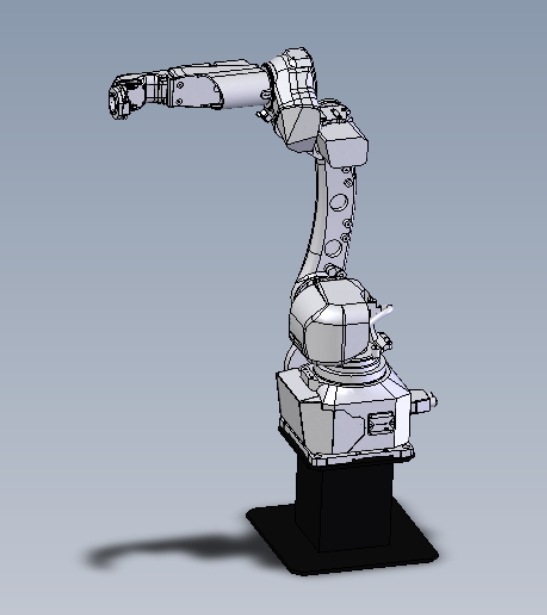

发那科M-10iD电缆内置式工业机器人结构

在3C电子装配、汽车零部件上下料、精密涂胶这类对作业节拍、走线整洁度要求极高的产线场景里，传统外置管线的工业机器人往往会遇到管线磨损快、外围干涉多、狭小空间作业受限的问题，发那科M-10iD这类电缆内置式小型工业机器人的结构设计，正是针对这些现场痛点完成的优化。从结构设计逻辑来看，这款机器人的核心思路是把所有动力、信号电缆完全整合进手臂腔体内部，从根本上消除外置管线带来的干涉风险，同时配合专属的齿轮驱动机构，匹配高转动惯量的运动特性，让机器人在高速启停、频繁换向的作业工况下，依然能保持稳定的运动精度，不会因为管线拖拽产生额外的负载扰动。

具体到各关节的结构设计，J1轴采用中空结构设计，这个中空通道不仅走自身的动力线缆，还可以预留外部气路、用户侧电缆的穿线空间，产线集成时不需要在机器人外侧额外布置拖链或者走线支架，能大幅缩小机器人周边的安全围栏范围，在紧凑的工位布局里优势非常明显。作业端的工具控制器安装接口被设计在J3轴位置，配合J4、J6轴的中空手臂结构，从J3轴到末端法兰的工具电缆、气路可以完全从手臂内部穿行到法兰端，不管是末端搭载夹爪、焊枪还是涂胶阀，作业过程中都不会出现管线缠绕、和周边工装剐蹭的问题，尤其是在需要连续翻转、多姿态切换的作业场景里，这种走线结构能把管线的疲劳寿命提升数倍，减少日常维护中更换管线的频次。

从刚性设计角度，这款机器人的手臂结构通过有限元仿真完成了壁厚和筋位的优化，在控制整体自重的前提下，提升了手臂的结构刚性，高速运动时的末端振动量被控制在极小范围内，能满足精密装配、打磨这类对轨迹精度要求高的作业需求。高刚性的结构配合优化后的齿轮传动间隙补偿算法，机器人的重复定位精度可以稳定保持在较高水平，长时间连续运行也不会因为传动件磨损出现精度快速衰减的情况，能有效提升整条产线的生产效率，减少因为设备精度问题导致的次品率。

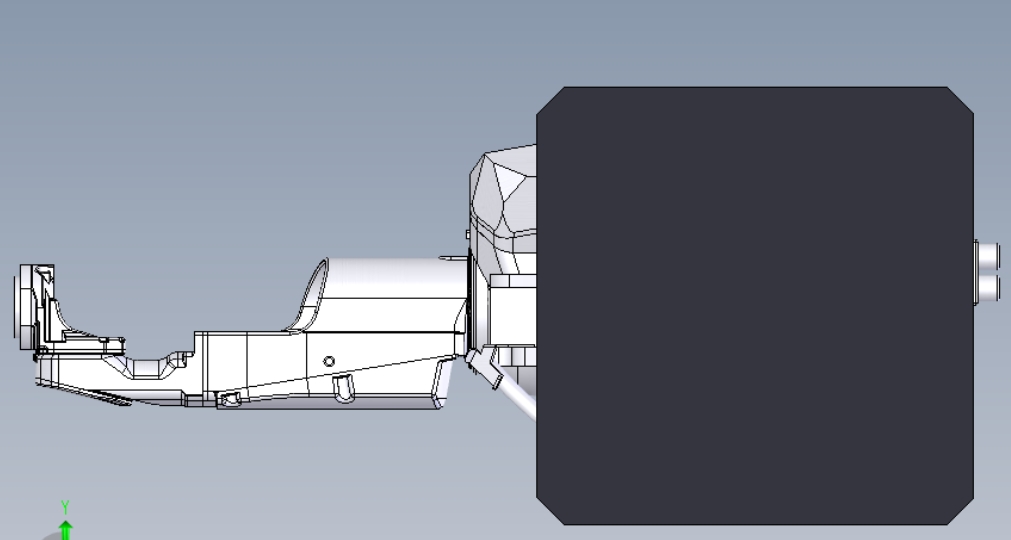

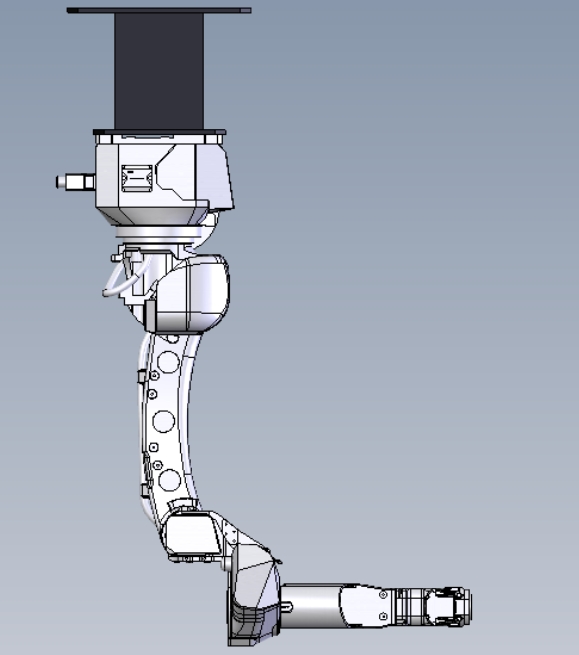

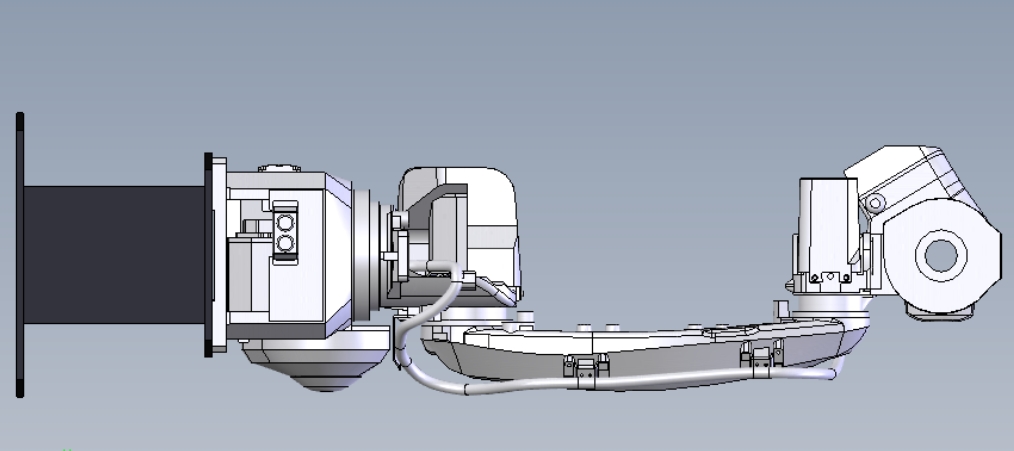

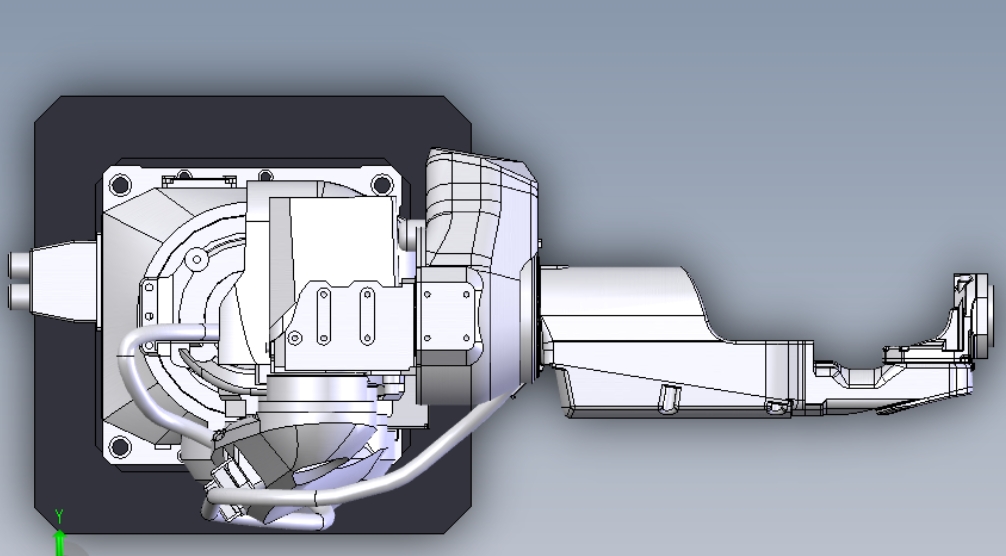

在安装边界方面，这款机器人采用壁挂式安装结构，从提供的结构视图可以看到，底座的安装法兰有明确的定位止口和螺栓孔位，安装时只需要在配套的安装立板上加工对应精度的止口和螺纹孔，就能完成底座的固定，不需要额外设计复杂的安装支架。机器人的运动包络范围经过紧凑化设计，在保证足够作业半径的前提下，缩小了自身回转时的占用空间，相邻两台同型号机器人在密集排布的产线上，也不会出现运动干涉的问题，适合多机器人协同作业的工位布局。末端法兰的安装尺寸遵循通用工业机器人的接口标准，可以直接适配市面上绝大多数标准的末端执行器，不需要额外设计过渡法兰，能减少集成时的加工工作量。

从实际应用的适配性来看，这款机器人的负载能力完全覆盖小型零部件搬运、装配、涂胶、弧焊这类常见的工业作业场景，电缆内置的结构也让它适合在洁净车间类的场景使用，不会因为外置管线积尘、掉屑影响车间洁净度。齿轮驱动机构的密封设计经过优化，日常运行中不会出现润滑脂渗漏的问题，维护时只需要按照周期在指定注油点补充润滑脂即可，维护操作非常简便。在做产线三维布局仿真时，这款机器人的三维模型可以直接导入仿真软件，准确还原各关节的运动范围、安装接口尺寸，提前排查工位布局中的干涉问题，减少现场调试的工作量，帮助结构工程师快速完成产线方案的验证和优化。
