立柱式码垛机器人工作站结构设计

这套立柱式码垛设备的结构设计，首先要匹配快消、仓储、加工制造车间里成品纸箱、袋装货品的码垛作业场景，很多生产线下线端的成品堆垛工位，之前靠人工搬运码放，单工位每班次需要配置2-3名作业人员，长时间重复搬抬动作不仅作业效率波动大，还容易出现货品码放不齐、托盘堆叠偏载的问题，甚至长期负重作业会带来人员职业损伤，这类立柱码垛设备就是针对这类固定工位的码垛需求开发，替代人工完成从输送线末端到托盘的货品抓取、移位、堆叠全流程作业。

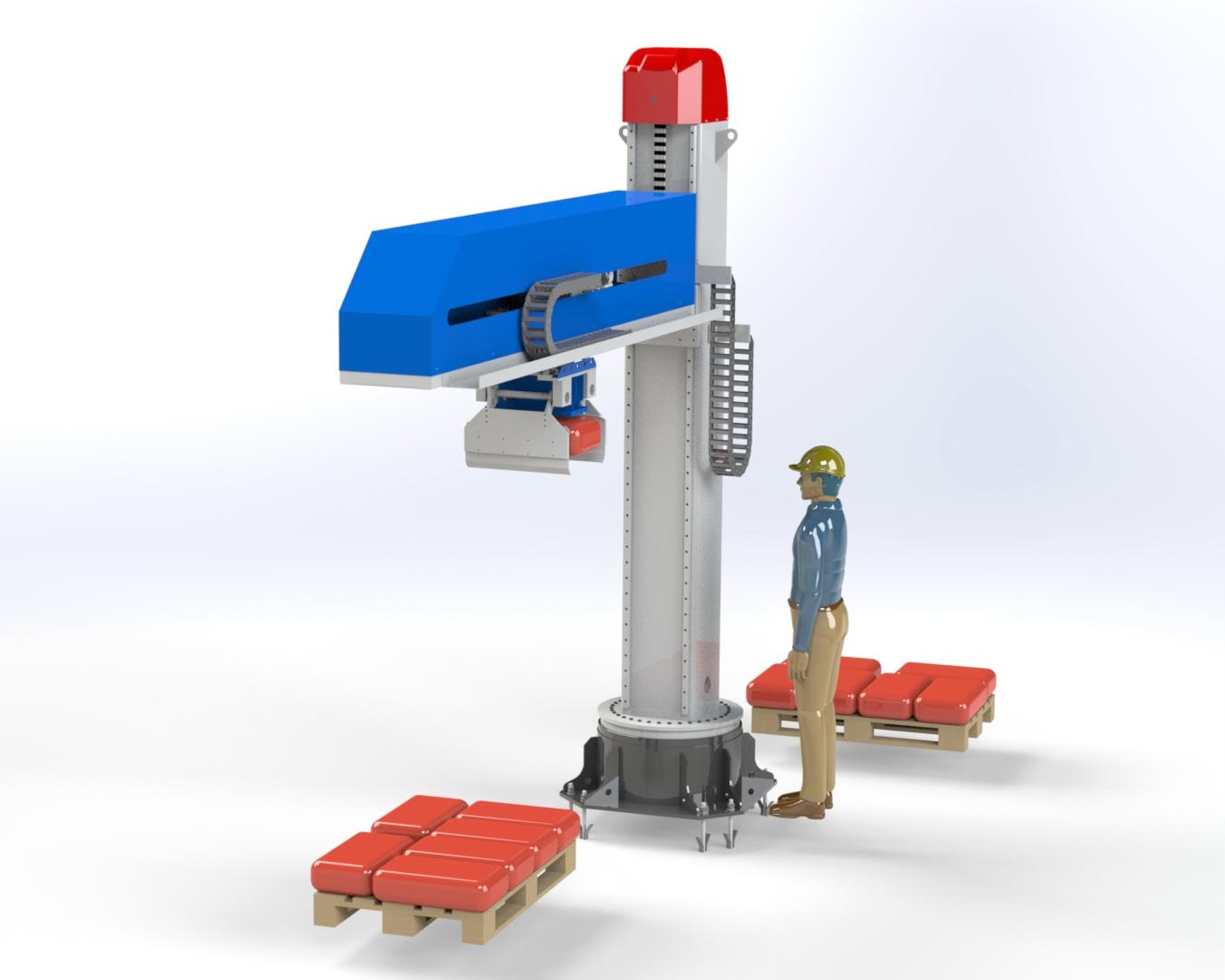

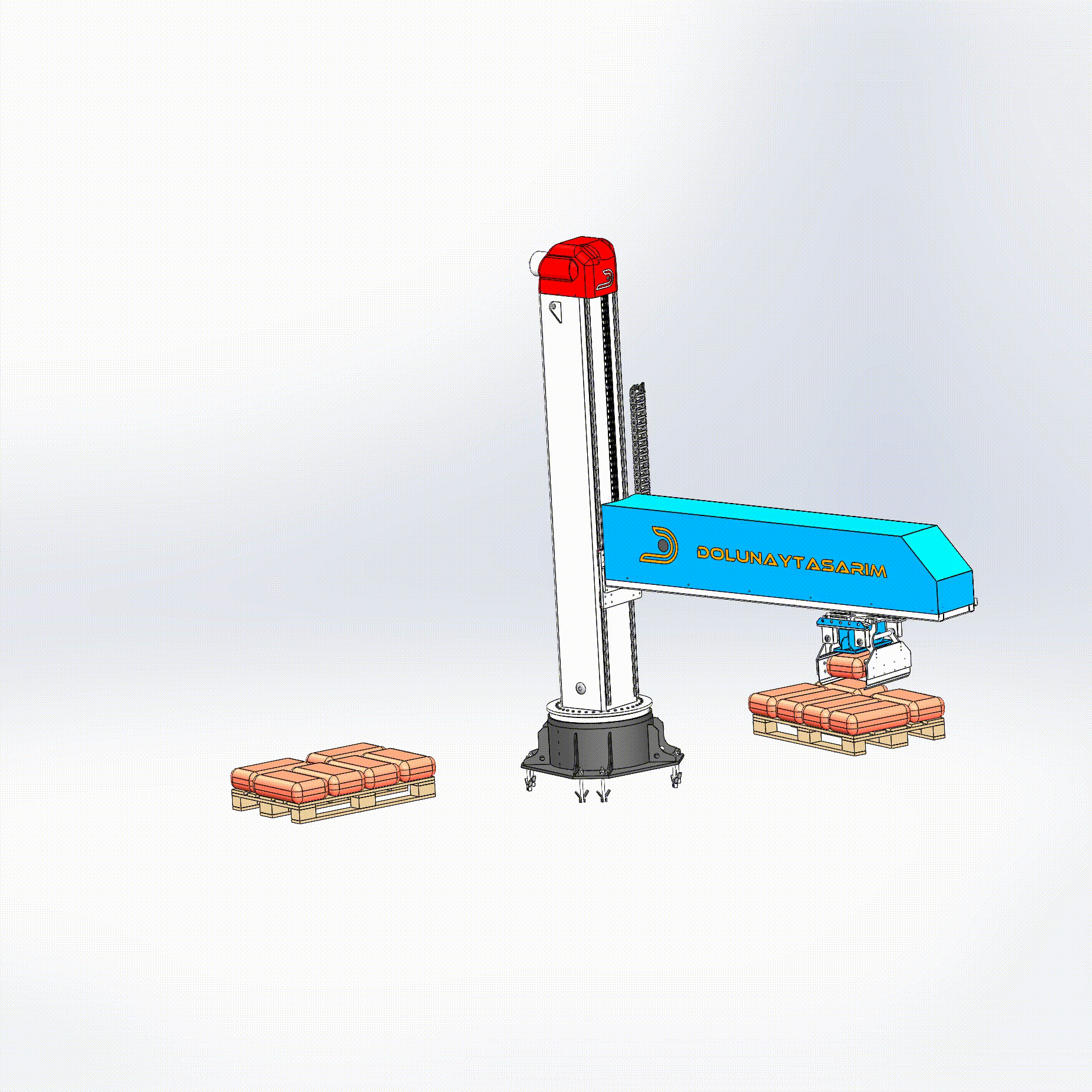

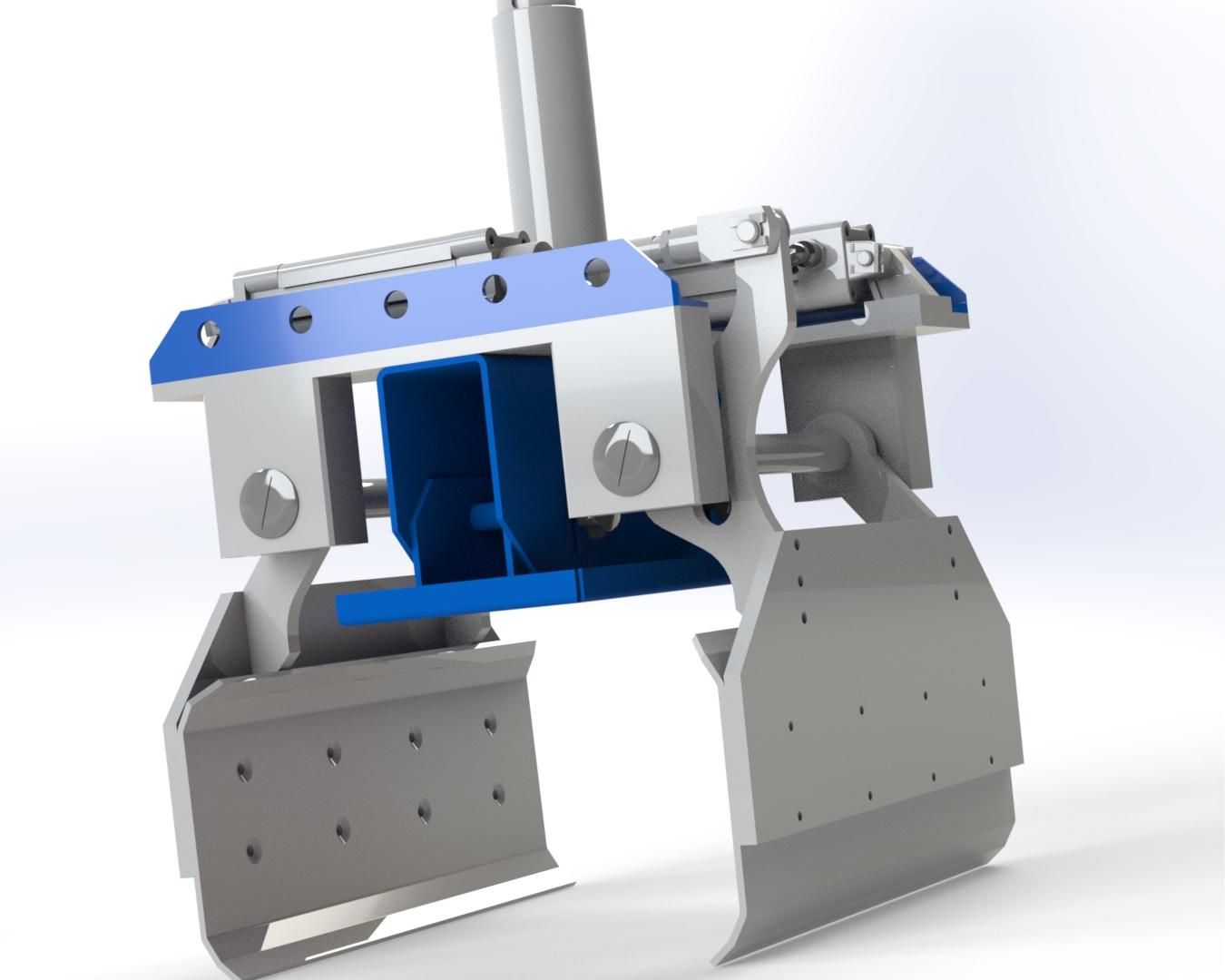

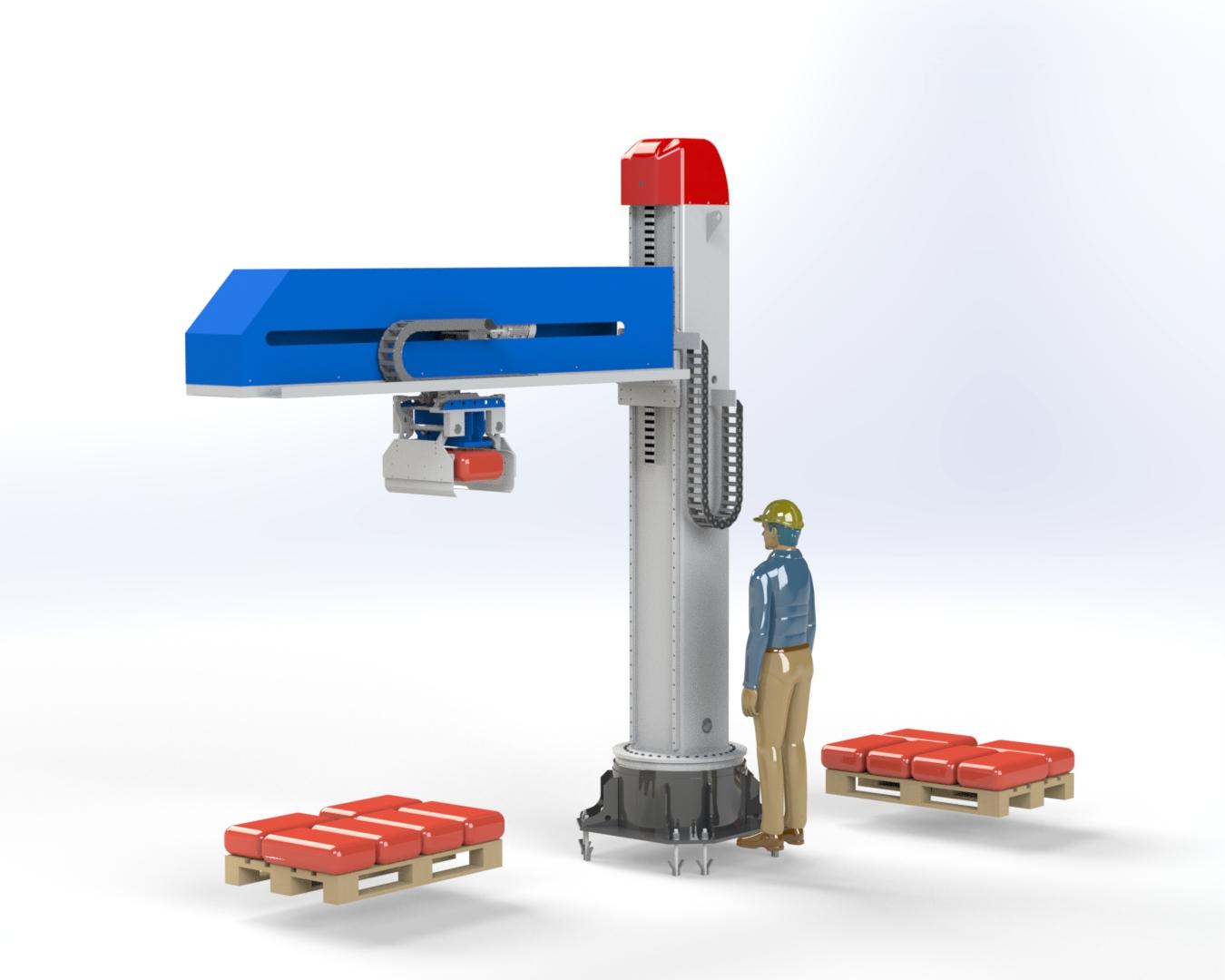

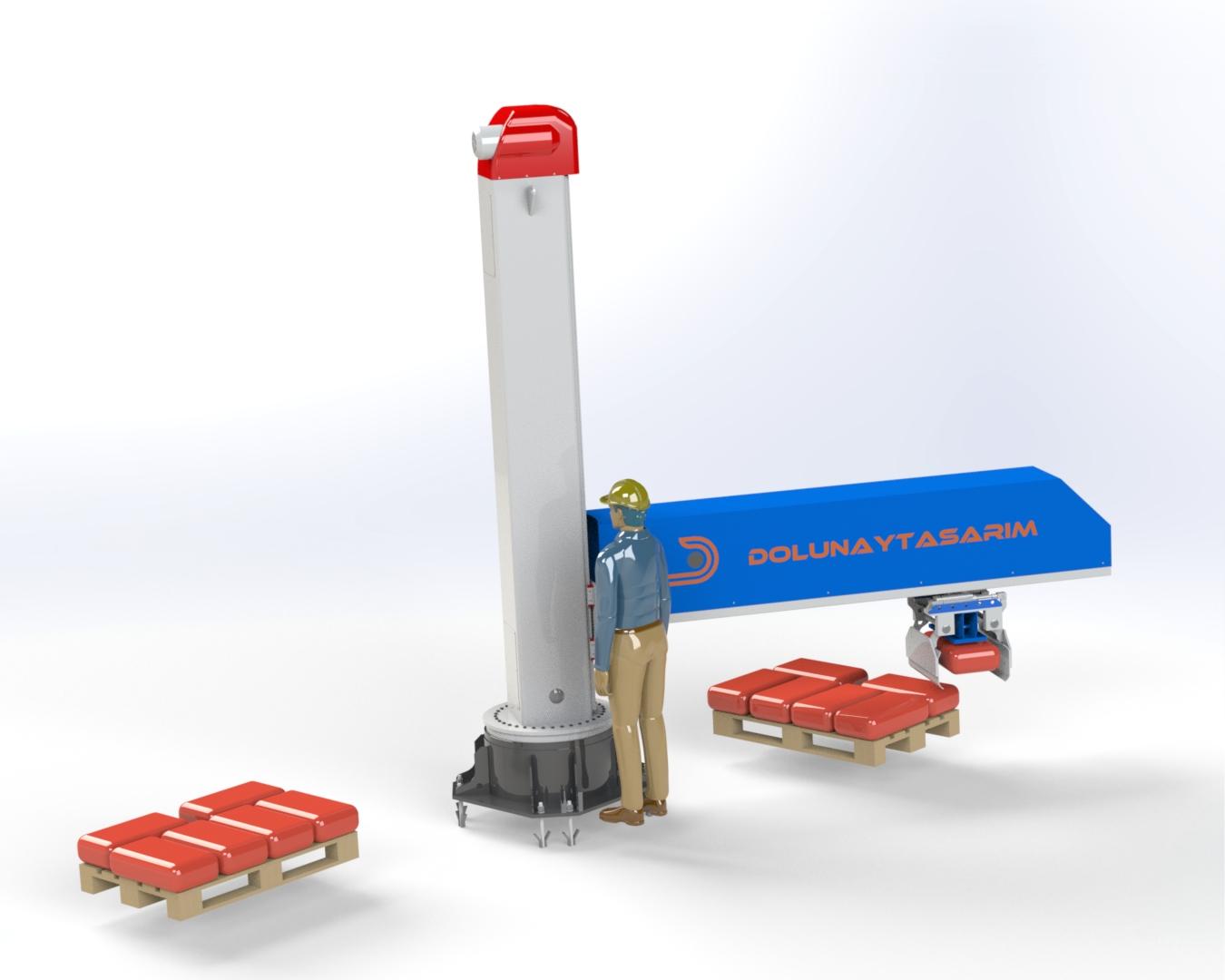

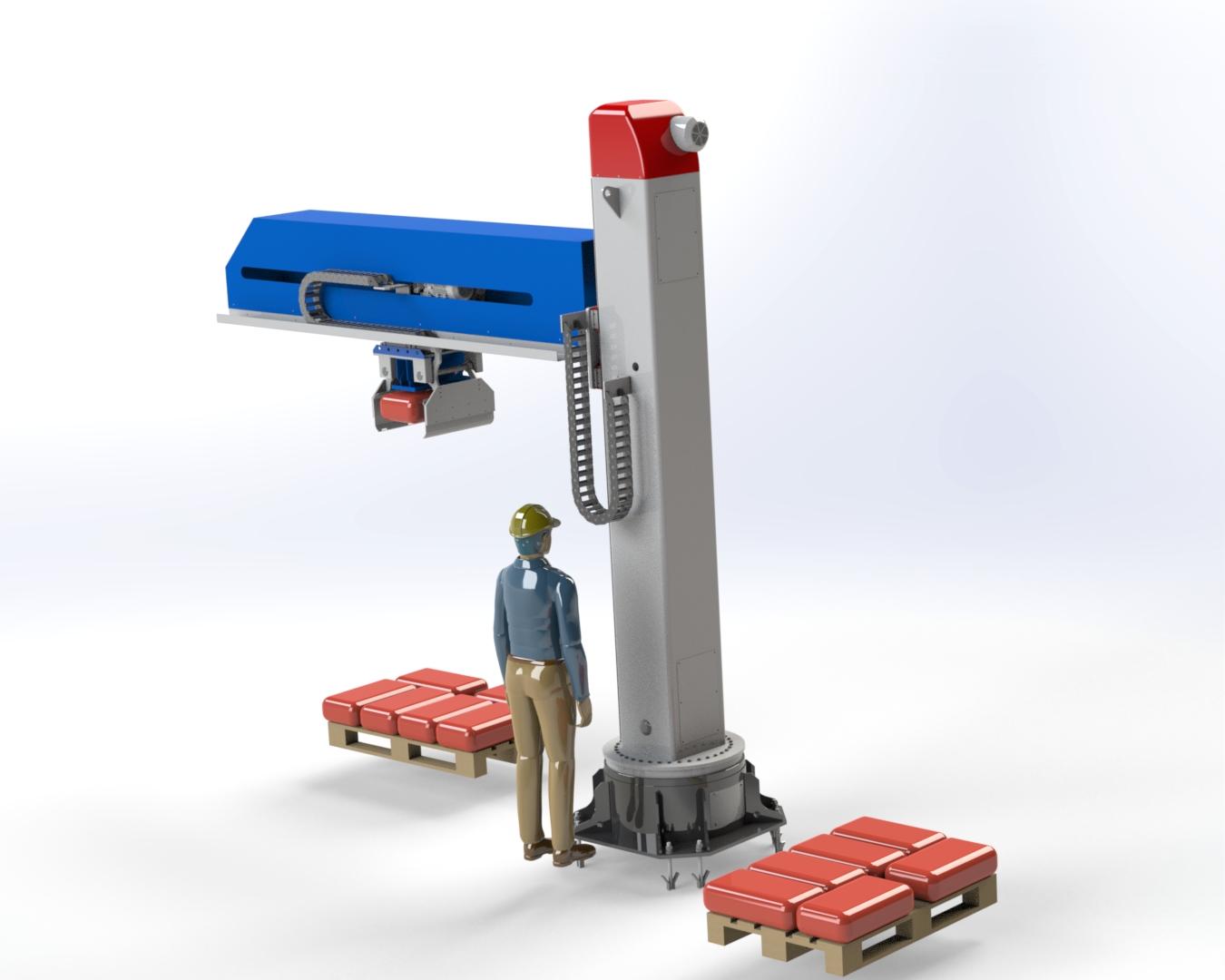

从设备实际功能逻辑来看，整套设备以立式立柱作为核心承载基体，底部通过地脚螺栓与车间混凝土地面固定，安装时需要预留足够的回转安全边界，立柱内部集成升降传动组件，带动水平伸臂完成上下方向的位移调整，水平臂沿立柱轴线做回转动作的同时，臂身自带的直线传动结构可以带动末端执行器完成水平方向的伸缩进给，末端搭载的夹取机构可以根据货品类型更换，针对纸箱类货品可以选用夹板式夹取，针对袋装货品可以更换为耙齿式托取结构，适配不同包装形态的成品码垛需求。

做这套结构的三维设计时，首先要核算的是整机的安装边界：立柱总高度需要匹配常规码垛的最大堆高，常规车间内适配1.2米标准托盘的码垛高度一般在1.6米以内，加上设备顶部的安全防护端盖，整机总高度控制在3.2米左右即可满足大部分场景需求，安装时需要以立柱中心为基准，预留半径2.4米的圆形作业区域，区域内不能布置固定设备、管线架等障碍物，避免臂身回转时发生碰撞；水平臂的最大伸出长度要覆盖两个托盘位的摆放位置，也就是作业范围内可以同时放置两个空托盘，一个托盘码满后设备可以直接转向另一个托盘继续作业，减少等待空托盘更换的停机时间，提升工位作业效率。

结构设计的细节上，立柱底部的回转支承选型需要匹配整机臂展加上末端负载的总倾覆力矩，底部安装法兰的厚度要做加强处理，避免长期回转作业出现基座变形；水平臂的截面选用箱型焊接结构，在保证臂身整体刚性的前提下尽可能降低自重，减少升降和回转驱动的负载，臂身表面做喷塑处理，避免车间内的粉尘、水汽侵蚀结构件；末端执行器的连接位置设计了标准法兰接口，不需要改动臂身结构就可以快速更换不同的夹取组件，适配多品类货品的码垛需求。

从作业流程的匹配性来看，这套设备的动作路径做了针对性优化：货品从输送线输送到抓取位时，设备臂身先回转到输送线上方，升降机构调整到合适高度，末端夹取机构固定货品后，先小幅抬升避免剐蹭输送线边缘，再沿规划路径移动到托盘上方的对应码放位置，按照预设的堆垛层序依次摆放，每层货品摆放时会自动调整位置偏移，保证整托货品堆叠整齐，不会出现偏载倒垛的问题；相比关节型码垛机器人，这种立柱式结构的控制逻辑更简单，设备采购和后期维护成本更低，针对固定节拍、固定路径的码垛工位适配性更好，不需要复杂的轨迹编程，现场调试时只需要设定好抓取点、码放点的坐标以及层序排列规则，就可以投入正常作业。

现场安装调试时需要注意，立柱的安装垂直度要控制在千分之一以内，避免臂身升降、回转时出现卡滞或者磨损不均的问题，设备的动力线缆、控制线缆从立柱内部的拖链走线，避免臂身回转时线缆被拉扯磨损；作业区域外围需要设置安全防护栏和安全光栅，人员进入作业区域时设备会自动暂停作业，避免发生安全事故。针对不同的车间布局，这套结构还可以做适应性调整：如果车间层高有限，可以适当降低立柱总高度，匹配更低的码垛堆高需求；如果需要适配更大重量的货品码放，可以加大回转支承的规格，加强水平臂的结构刚性，更换更大负载的末端夹取机构，不需要改动整体的结构布局。
