带气动送料结构的焊接导电工装装置

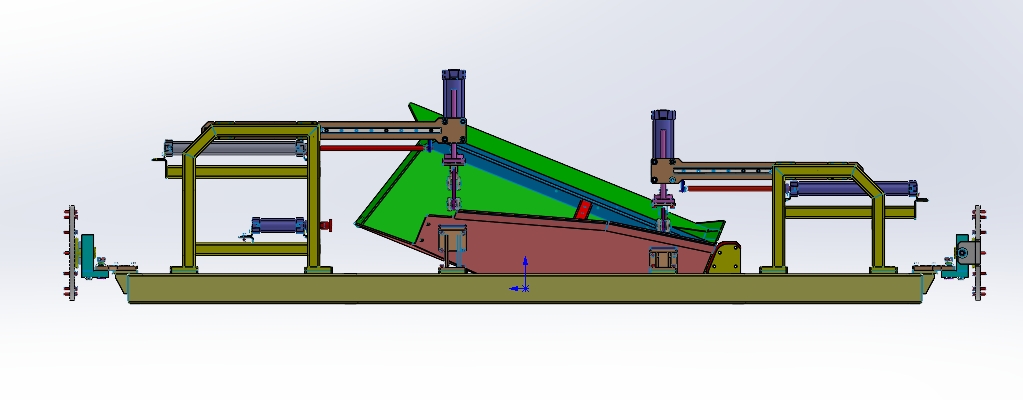

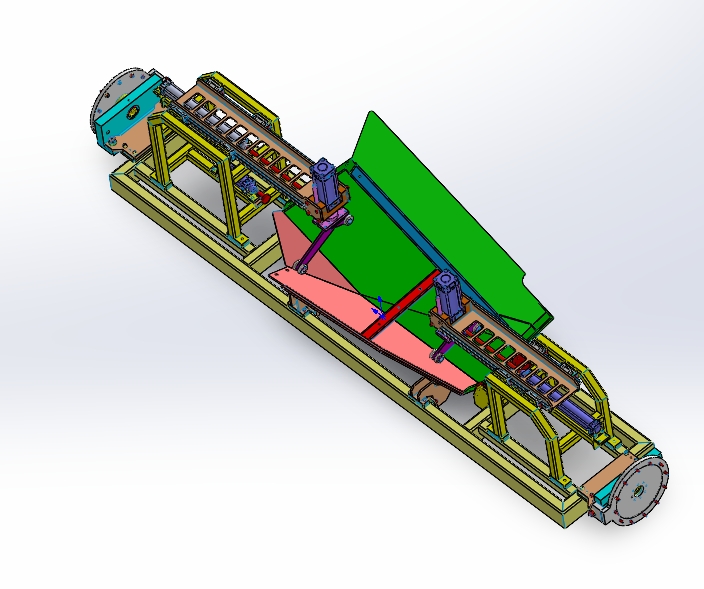

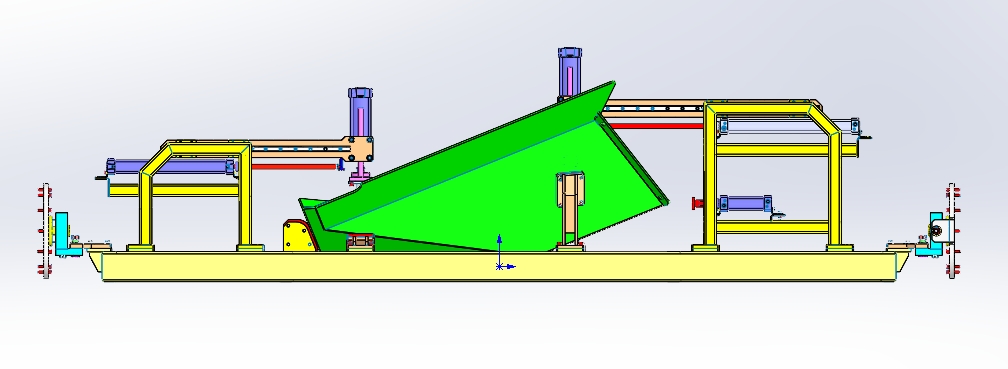

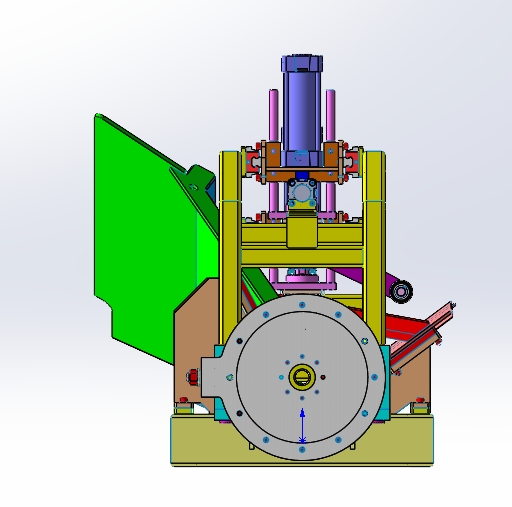

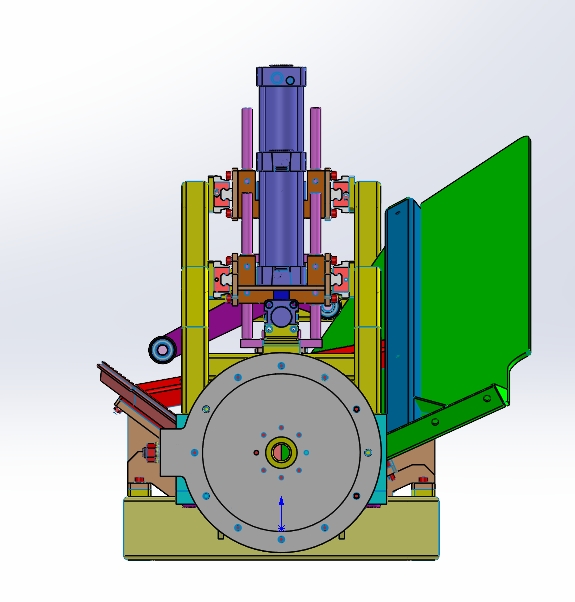

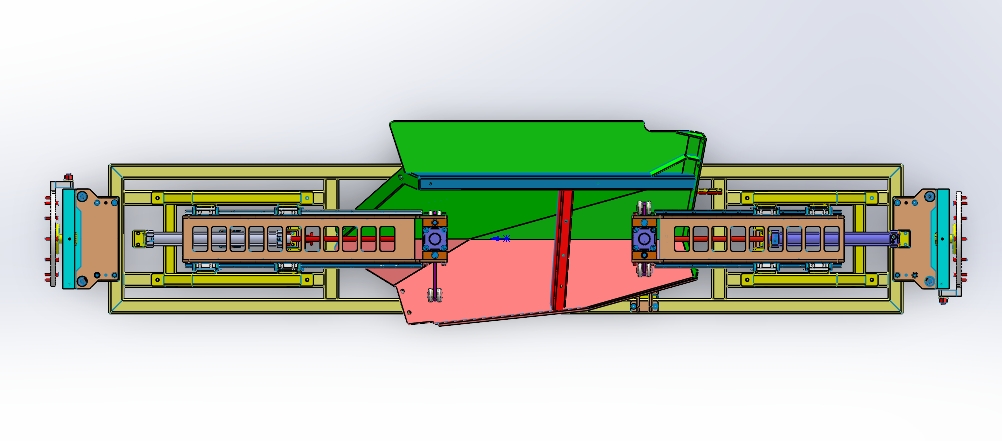

　　在汽车零部件、五金构件、钣金加工的批量焊接生产场景中，焊接导电的稳定性直接决定焊缝成型质量与生产节拍，传统手工送料配合固定式导电座的作业模式，不仅存在送料定位偏差导致的导电接触不良问题，还容易因导电棒磨损后补偿不足出现电弧不稳、焊穿、虚焊等缺陷，这款集成气动送料功能的焊接导电装置，正是针对这类量产焊接工位的痛点完成的结构设计。整套装置采用卧式基座布局，底部为通长的型材焊接安装底座，底座上平面加工有统一的安装定位槽，所有功能组件均通过T型螺栓与底座连接，可根据不同焊件的幅面调整左右夹持组件的跨距，安装时只需保证底座上平面与焊接工作台的水平度误差不超过0.1mm/m，即可完成整套装置的基准找正，无需额外加工复杂的安装基础。

　　装置核心的导电单元采用浮动式预紧结构，导电棒选用铬锆铜材质加工，一端设置电缆连接的接线端子台，可适配120-240平方毫米的焊接电缆接入，另一端加工有环形凸台，外部套接自润滑导向套，导向套与导电棒之间预留0.02-0.03mm的滑动配合间隙，二者围合形成的密闭腔室内内置圆柱螺旋压缩弹簧，弹簧一端抵靠在导电棒的凸台端面，另一端抵靠在导向套的内置挡块上，这种结构可以给导电棒提供持续的轴向预紧力，在焊接过程中即使导电棒接触端出现少量磨损，弹簧也能推动导电棒持续贴紧焊件表面，始终保证导电接触电阻稳定在0.1毫欧以内，避免因接触间隙产生的电弧烧蚀问题。

　　两侧的气动送料单元采用直线导轨搭配滑台气缸的传动结构，送料行程可通过气缸两端的磁性开关进行调节，最大送料行程可达150mm，送料重复定位精度控制在±0.05mm，滑台上安装的夹料块可根据待焊工件的截面形状更换，适配圆钢、扁钢、异形型材等多种待焊坯料的自动上料，送料到位后夹料块自动保持压紧状态，配合导电单元完成焊接过程中的工件固定，无需人工手动扶持对位。装置的压紧定位组件分布在导电工位的两侧，采用立式安装的薄型气缸驱动压头，压头端部镶嵌聚氨酯防滑垫，避免压紧过程中刮伤工件表面，压头的下压行程可通过调节气缸杆端的限位螺母进行调整，适配不同厚度的焊件装夹需求。

　　整套装置的气动回路采用统一的阀岛控制，所有气缸的动作速度均可通过回路中的节流阀独立调节，可根据不同材质工件的焊接节拍调整送料、压紧、退回的动作时序，能直接接入焊接设备的PLC控制系统实现与焊接主机的联动，无需额外设置独立的控制单元。从结构设计的冗余度来看，导电棒的导向套采用可拆卸式结构，磨损后可单独更换，无需拆解整套导电单元；所有气动元件均选用标准件，后期维护更换成本低；底座上预留的扩展安装槽，可根据后续工艺需求加装工件检测传感器、焊渣防护挡板等附加组件，适配不同的焊接工艺升级需求。在实际生产应用中，这套装置可配套点焊机、缝焊机、氩弧焊机等多种焊接设备使用，尤其适合五金件、汽配小构件的连续批量焊接作业，相比传统的固定导电座加手工送料的作业模式，能有效降低焊接过程中的导电故障发生率，减少人工对位的辅助时间，提升焊接生产的稳定性与作业效率。
