双工位封闭结构旋转台激光切割设备

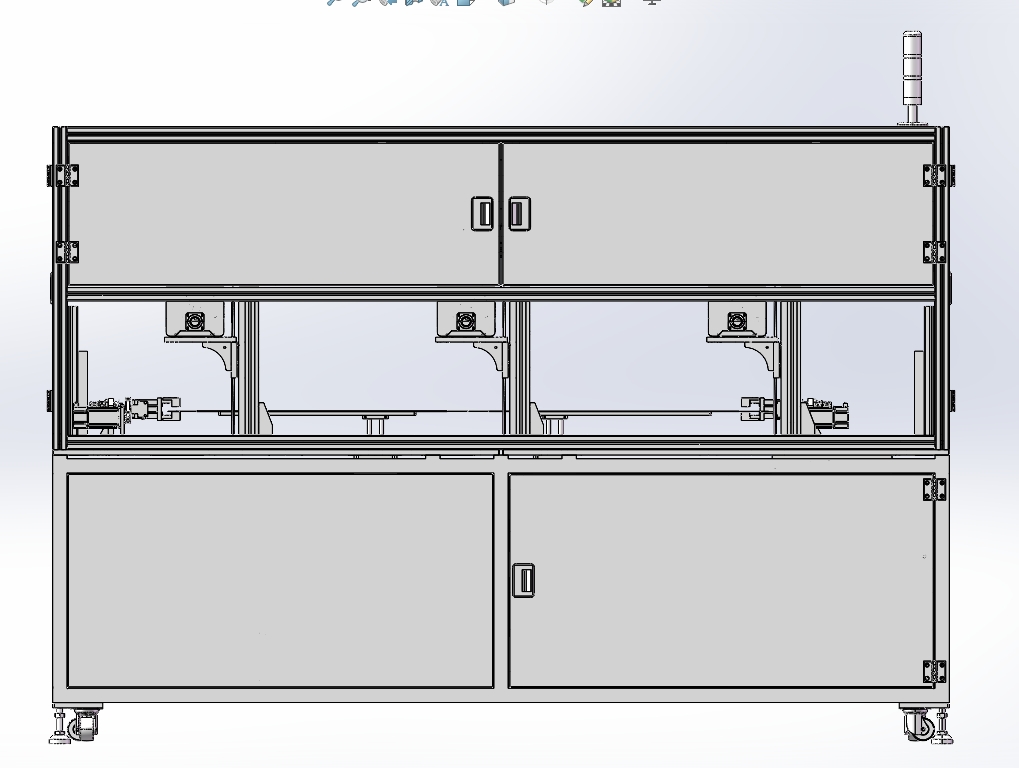

　　在精密钣金加工、小型五金件批量生产、薄壁管材异形切割这类场景里，传统平面激光切割机往往受限于工件装夹角度，无法一次完成周向异形轮廓、斜面孔位的加工，需要多次拆装翻面，不仅累计装夹误差容易超差，小批量多品种换产时的调校时间也会挤占有效加工时长，这款带旋转工作台的激光切割设备就是针对这类痛点做的结构设计。从实际落地的产线适配来看，设备整体采用上下分层的柜式结构，底部集成了电控、气路辅助模块与调平脚轮，既可以在固定工位通过脚杯调平保证加工基准稳定，也能适配小批量试制车间的灵活移位需求，整体安装边界控制在1.8米长、1.2米宽、2.1米高的范围内，不需要额外做深挖地基的施工，普通工业厂房的环氧地坪就能满足安装承重要求，单台设备占地仅需预留2.5米见方的操作维护空间即可。

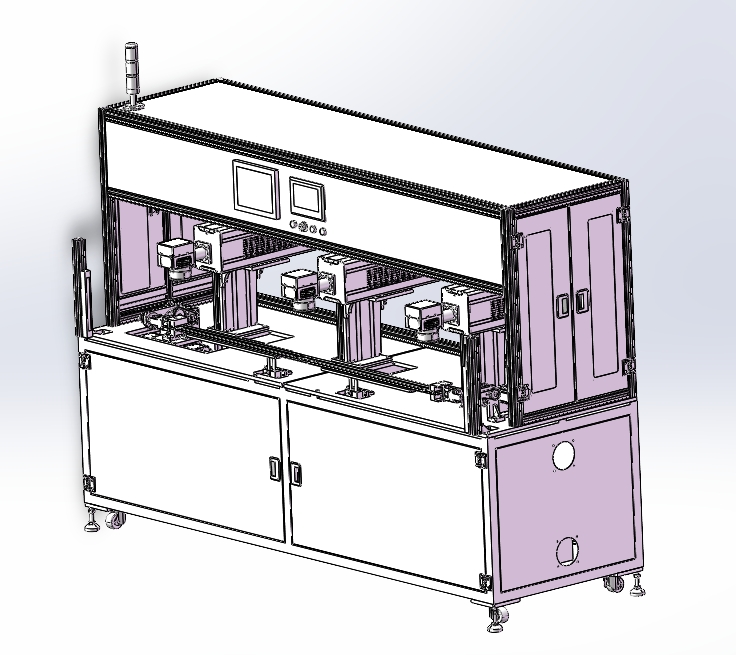

　　上部的加工舱采用全封闭双开门结构，舱门加装了激光防护观察窗，既可以在加工过程中阻挡激光漫反射对操作人员的视力损伤，也能避免切割过程中产生的金属熔渣飞溅到舱外引发安全隐患，双开门的开合角度可以达到180度，配合旋转台的可伸出定位结构，上下料时不需要探身进入舱内，大尺寸工件装夹的操作便利性比单开门结构提升不少。设备搭载的旋转工作台采用伺服电机直驱结构，分度精度可以控制在0.02度以内，配合X/Y/Z三轴的直线导轨传动，既可以完成常规平板工件的平面切割，也能装夹最大直径200mm、长度500mm的回转类工件，完成周向开槽、斜孔、异形螺旋槽这类传统平面切割机无法一次成型的加工工序，针对0.5-3mm厚度的不锈钢、冷轧板、铝合金薄壁件，切割断面的粗糙度可以达到Ra1.6以下，大部分工件切割完成后不需要额外做飞边打磨工序就能直接进入下一装配环节。

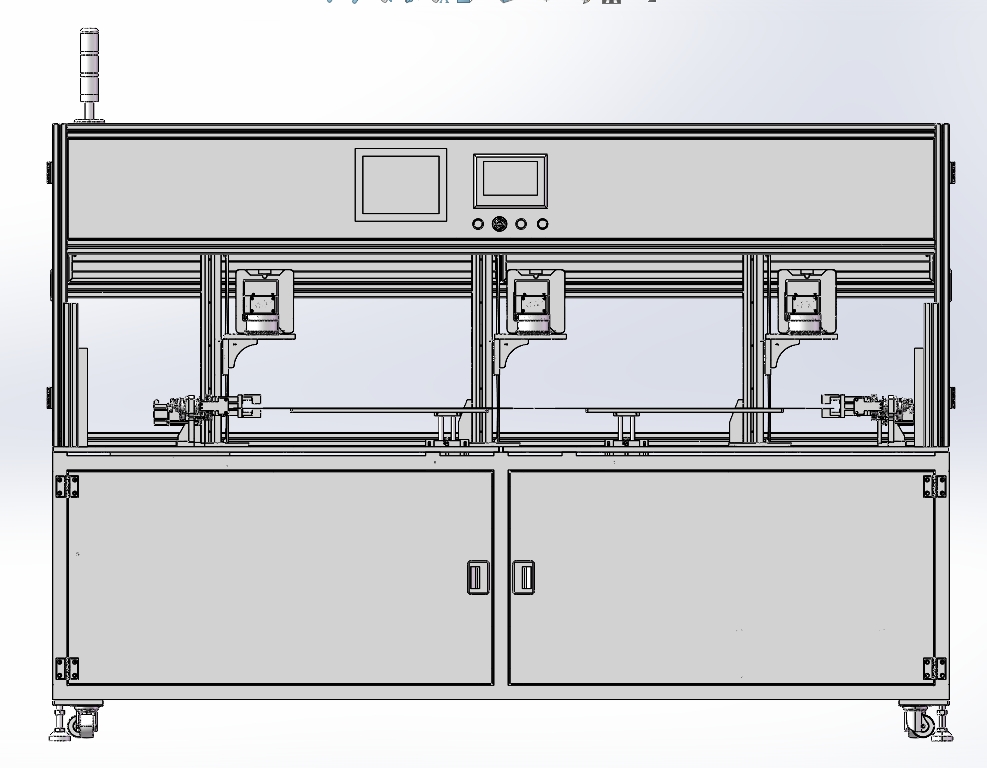

　　从设计思路上看，这款设备没有盲目追求大幅面加工能力，而是把结构优化的重点放在了小中型工件的加工精度稳定性与操作安全性上：顶部的三色警示灯可以实时反馈设备运行、待机、故障状态，操作人员在车间不同位置都能快速识别设备工况；舱门加装了安全联锁开关，只要舱门开启到安全阈值，激光发生器就会立刻切断输出，避免误操作带来的安全风险；下部柜体正面预留了气压表、调节旋钮与操作按钮的安装位，日常调校辅助气体压力、切换手动/自动模式时不需要打开电气柜，一线操作人员的调校路径更短。

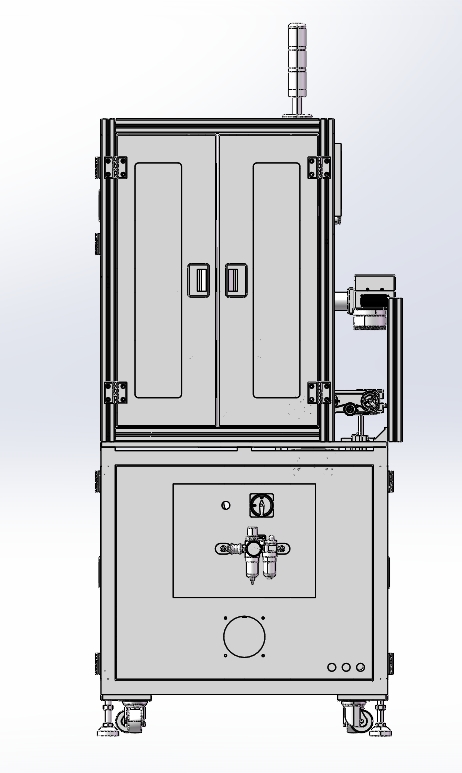

　　气路系统采用分层排布设计，辅助气体的过滤减压阀、电磁阀都集中安装在下部柜体的侧方安装板上，维护时只需要打开侧封板就能完成滤芯更换、阀件检修，不需要拆解上部的加工舱结构，日常维护的停机时间可以缩短60%以上。针对小批量多品种的加工场景，旋转台的夹具采用快换接口设计，更换三爪卡盘、专用工装夹具的时间不超过5分钟，换产时只需要调用预设的加工程序，不需要重新调校旋转轴与激光头的同轴度，对于消费电子五金配件、小型医疗器械零件、灯饰五金这类换产频繁的加工场景，设备的有效稼动率比同功率的普通平面激光切割机高出30%左右。加工舱内部的抽风风口采用下吸式设计，切割产生的烟尘会顺着舱内的导流板直接进入抽风管道，不会在舱内弥散附着在观察窗与导轨表面，既减少了日常清洁观察窗的频次，也能避免金属烟尘附着在传动导轨上加速导轨磨损，延长核心传动部件的使用寿命。设备的激光头安装位预留了自动调焦模块的安装空间，如果后续需要加工不同厚度的材料，不需要手动更换聚焦镜，只需要在程序里设置对应的焦距参数就能完成切换，给后续的功能升级预留了足够的结构冗余。
