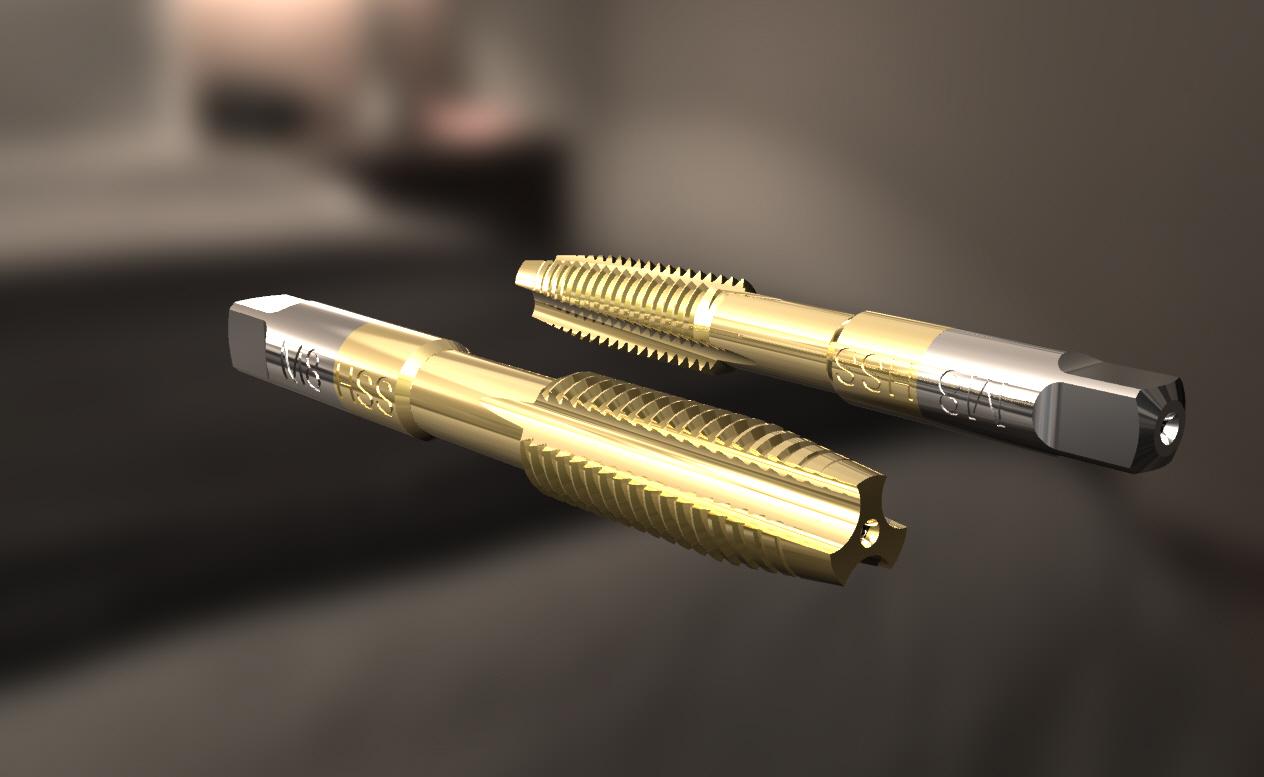

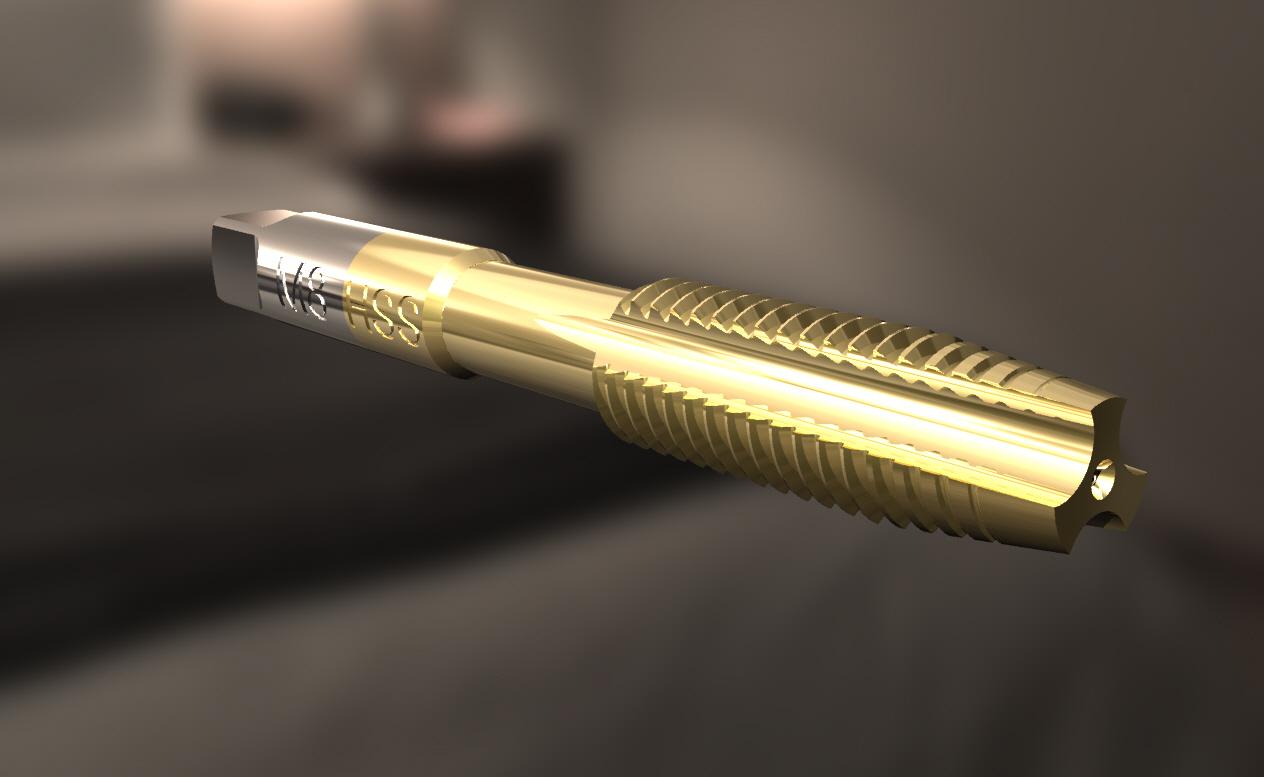

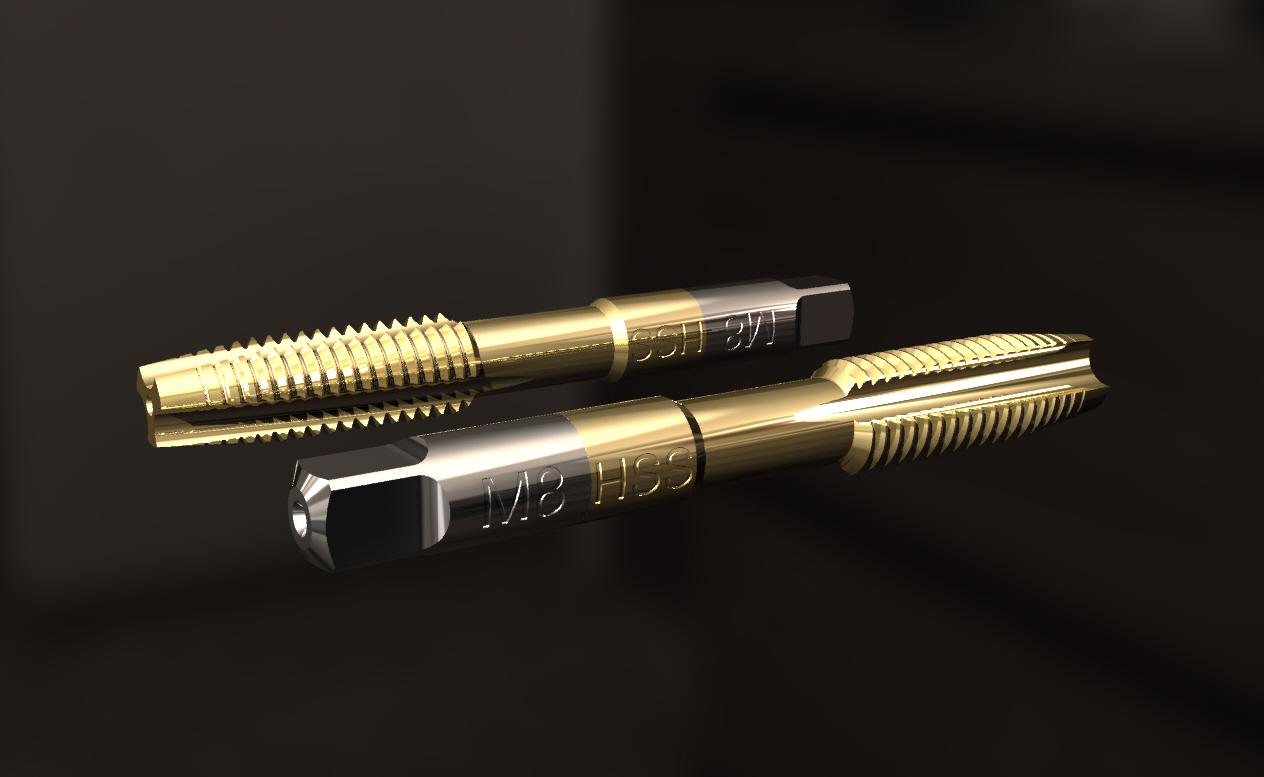

M8高速钢丝攻加工刀具三维数模

　　在机械加工的螺纹成型工序里，M8规格的高速钢丝攻是小直径内螺纹加工的核心消耗类刀具，这套数模还原的直槽丝攻结构，覆盖了普通碳钢、铝合金、铜合金等常见工件材料的通孔、浅盲孔攻丝场景，不管是普通台钻的手动进给攻丝，还是加工中心的刚性攻丝工序，都能匹配对应的装夹与切削参数逻辑。从结构设计来看，这套丝攻的工作部分分为切削锥与校准段两部分，切削锥做了3牙的斜向磨除处理，攻丝切入时能逐步分担切削负荷，避免第一牙直接承受全齿深切削力导致崩刃；校准段的牙型完整度做了等公差设计，中径尺寸留了0.02mm的磨损补偿余量，实际加工中随着前序切削齿的磨损，校准段能逐步承接成型功能，延长整支丝攻的使用寿命。

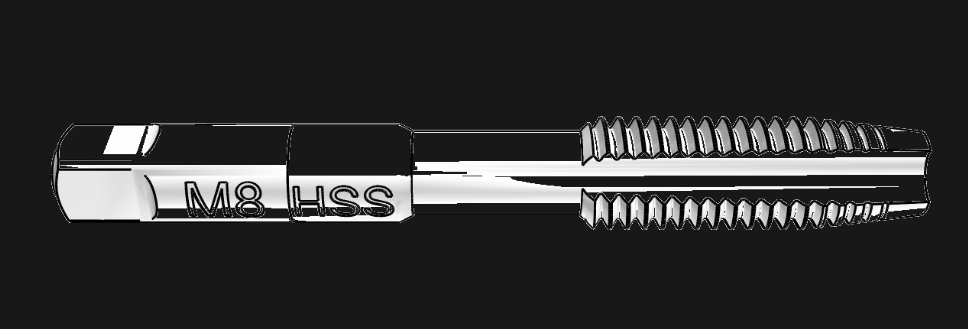

　　柄部采用的是标准四方尾结构，能和丝攻夹头的方孔配合传递扭矩，避免高速攻丝时出现打滑、扭损柄部的问题，四方尾的对边尺寸严格匹配M8丝攻的国标装夹尺寸，不需要额外改制夹头就能直接适配市面上绝大多数的攻丝刀柄、手动丝锥扳手。很多做设备装配的车间里，经常会遇到钣金件、型材框架上的M8螺纹孔加工需求，比如铝型材机架的组装、钣金电控箱的门板固定、小型传动组件的端盖连接，这些场景的螺纹孔深度大多在8-12mm之间，这套丝攻的排屑槽设计针对短切屑材料做了优化，直槽结构能让切屑顺着槽向顺畅排出，不会在孔内堆积刮伤已经成型的螺纹牙型，也能减少切屑卡滞导致的丝攻折断风险。

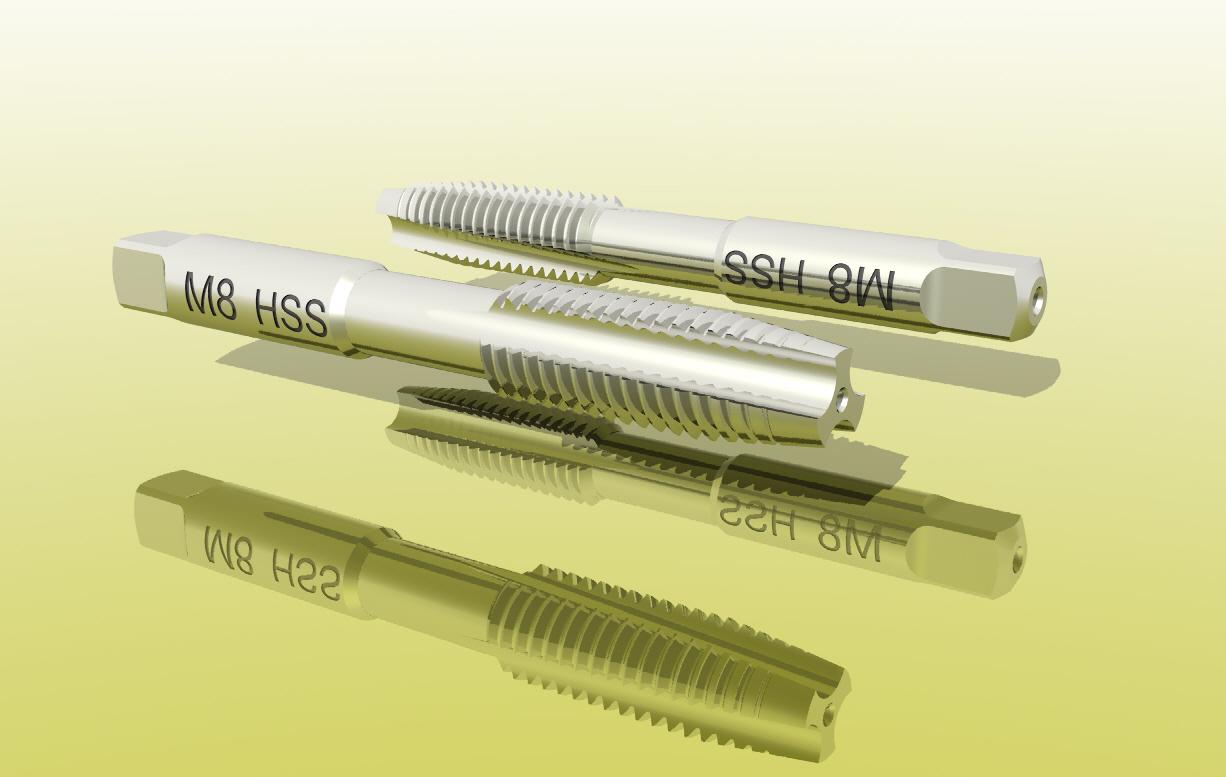

　　数模建模时还原了丝攻表面的涂层处理结构，实际生产中这类高速钢丝攻会做氮化钛涂层处理，表面硬度能达到HV800以上，加工钢材时能有效降低切削阻力，减少工件材料和刀具表面的粘结磨损，尤其是加工粘性较大的低碳钢时，涂层能避免切屑粘在牙型顶部导致的螺纹烂牙问题。从安装边界来看，这套丝攻的总长度控制在70mm，柄部直径6mm，在加工中心刀库中装夹时不会和相邻刀具发生干涉，攻丝行程只需要预留25mm的安全退刀距离就能满足12mm深度的螺纹孔加工，不需要额外调整Z轴的软限位参数。

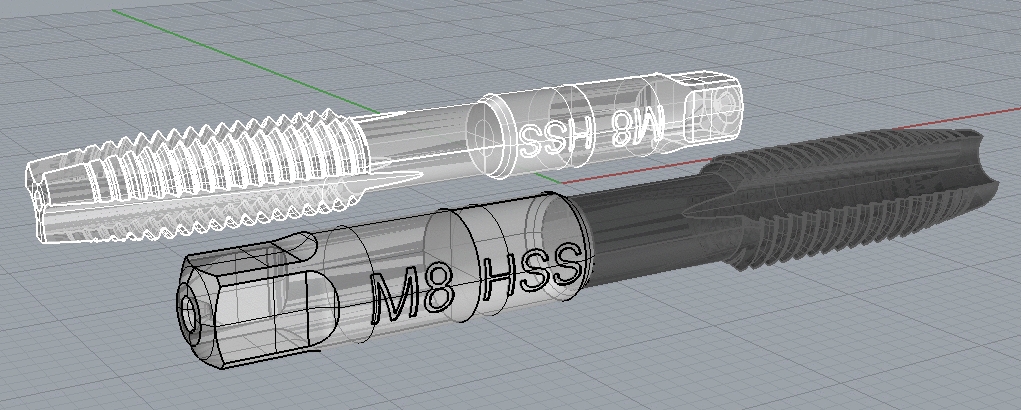

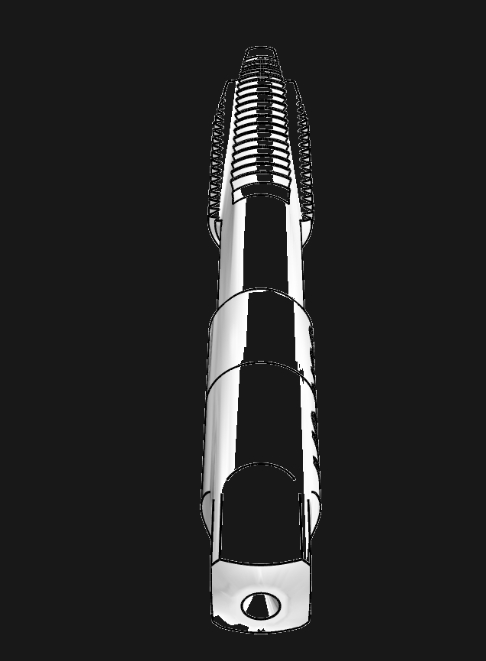

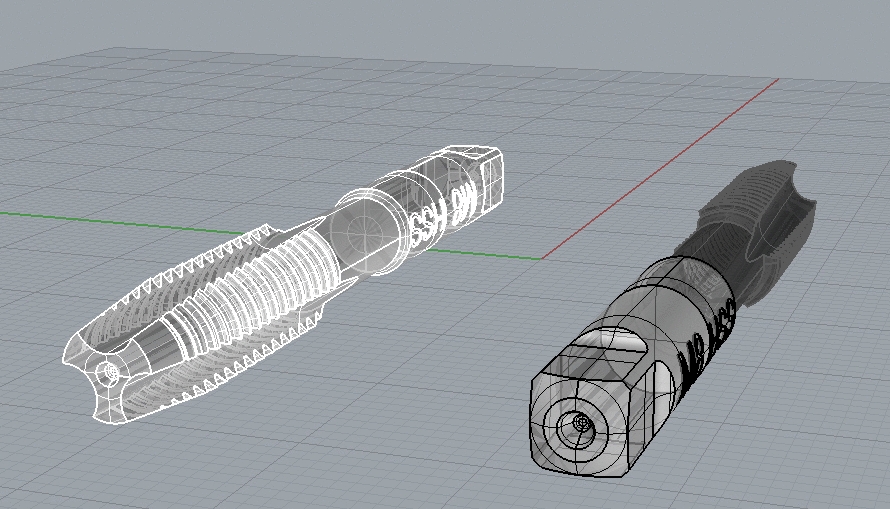

　　做非标设备设计的工程师在做工艺工装建模时，经常需要把刀具模型导入装配体做干涉检查，比如多轴加工的工装夹具设计时，要确认攻丝工序中丝攻会不会和夹具的定位销、压紧块发生碰撞，这套数模的外形尺寸完全按照实物等比例还原，牙型的齿距、齿高都严格符合M8粗牙螺纹的1.25mm螺距标准，导入装配体后能直接模拟攻丝的全行程运动，检查加工路径上的干涉风险，不需要再手动测量实物尺寸调整模型参数。很多新手工艺员在做攻丝工序的参数设置时，经常会忽略丝攻的切削锥长度对底孔深度的要求，这套数模里把切削锥的角度、长度都做了准确还原，能直观看到攻丝时需要的底孔最小深度，避免出现底孔钻得太浅，丝攻顶到孔底断裂的问题。另外在手动攻丝的场景里，这套丝攻的中心孔结构也做了还原，尾柄的中心孔能和尾座顶尖配合，手动攻丝时能保证丝攻和底孔的同轴度，避免出现螺纹孔歪斜、牙型单边的问题，尤其是在没有钻床的现场配做场景，用丝锥扳手配合顶尖定位，能大幅提高手工攻丝的合格率。
