50mm公称直径UPVC等径三通管路配件

　　在民用建筑给排水管网布设、化工介质输送管线搭建、制药洁净管路排布、石化工艺管线接驳、农业灌溉管网分支、水产养殖水循环系统搭建等场景中，等径三通是实现管路直角分流、合流的核心连接件，这款公称直径50mm的UPVC三通，正是针对上述场景的通用接驳需求设计的硬质聚氯乙烯管件。从实际工程选型角度看，50mm管径是民用建筑排水支管、化工小流量工艺支管、农业灌溉主分支管的常用规格，该三通采用等径结构设计，三个接驳端口公称直径一致，无需额外变径接头即可实现同管径管路的垂直方向连通，大幅减少管路接驳点数量，降低管线泄漏风险。

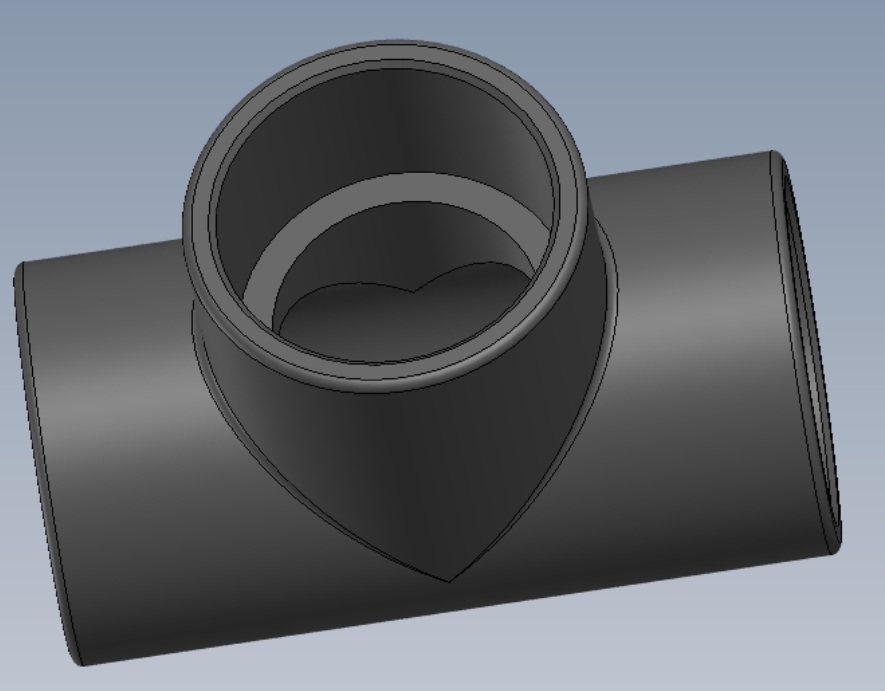

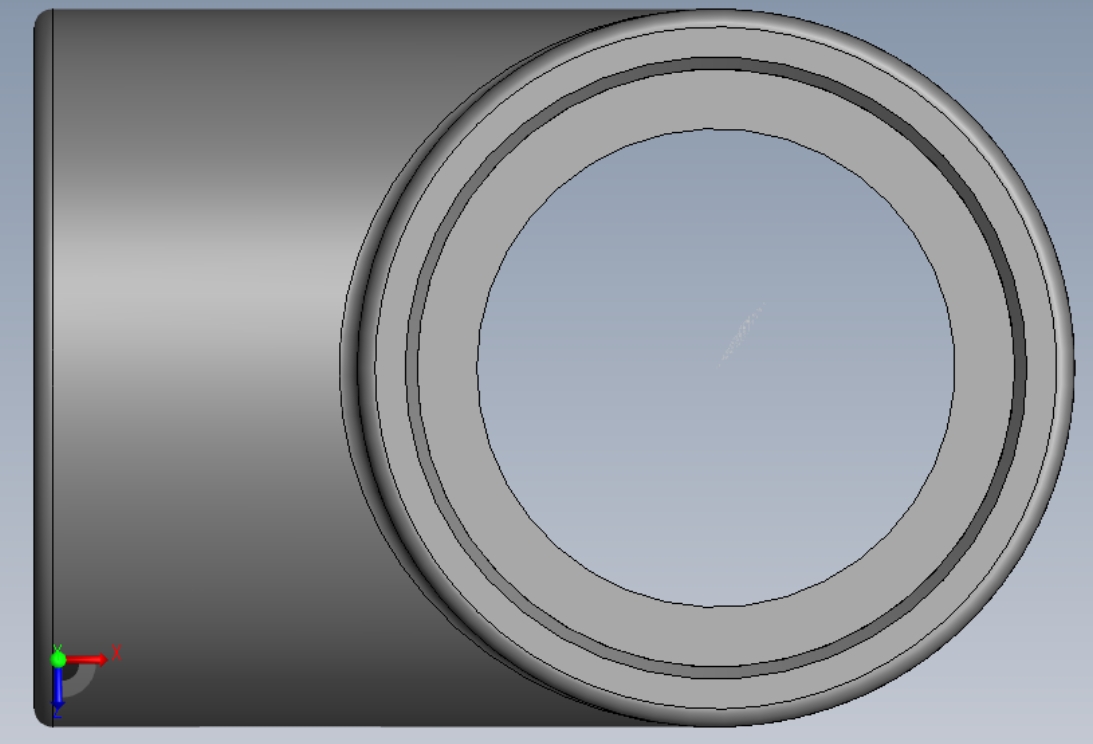

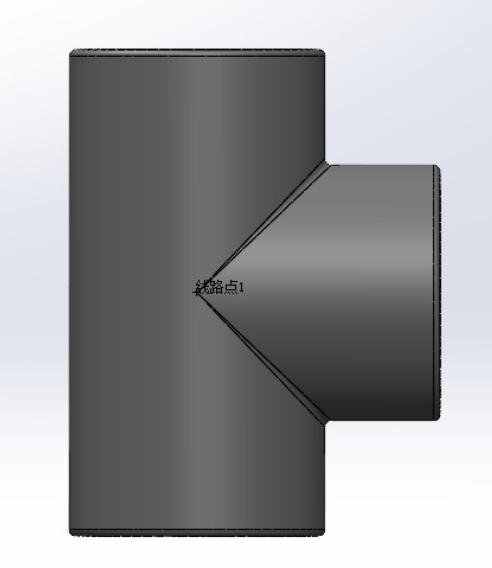

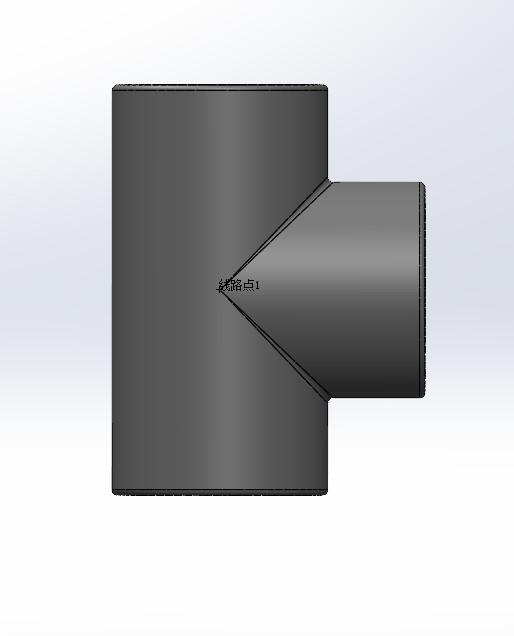

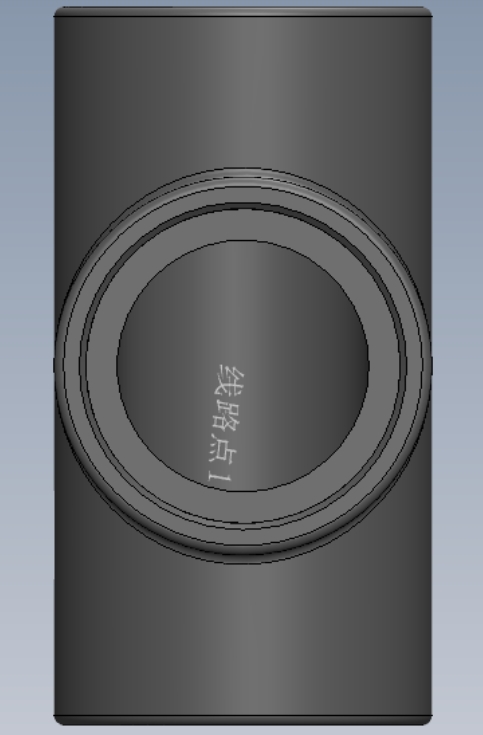

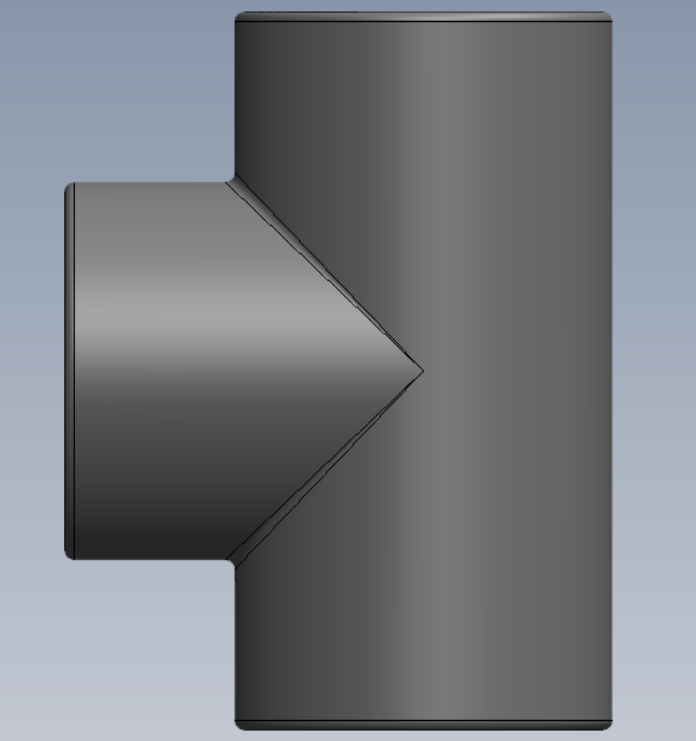

　　材质选用硬质聚氯乙烯，也就是工程中常说的UPVC材料，本身具备优异的耐酸碱腐蚀性能，可耐受常规浓度的酸碱盐类介质输送，不会像普通金属管件那样在长期接触腐蚀性介质后出现锈蚀、结垢问题，同时材料本身的机械强度足以支撑0.6MPa到1.0MPa的常规管路工作压力，满足多数低压流体输送场景的强度要求。从结构设计逻辑来看，这款三通采用一体注塑成型的结构，主管为直通式圆柱腔体，支管垂直于主管轴线方向在主管中部位置连通，三个端口均设计为标准的UPVC管件承插结构，端口内径与同规格UPVC管材外径匹配，安装时可通过专用UPVC粘接剂实现管材与管件的密封粘接，无需额外焊接或螺纹加工，现场安装效率远高于金属材质三通。建模过程中需要重点把控几个核心尺寸边界：首先是承插段的深度与内径公差，承插深度需符合对应管径的UPVC管件标准要求，过浅会导致粘接面积不足引发泄漏，过深则会造成管材插入后顶到腔体内部的限位凸台，导致管路安装错位；其次是主管与支管的连接过渡区域，采用圆弧过渡结构而非直角对接，一方面可以降低流体在分流位置的湍流阻力，减少输送过程中的压力损失，另一方面可以避免直角位置的应力集中，提升管件在承压状态下的结构强度，防止长期使用过程中过渡位置出现开裂。

　　在实际管路排布中，这款三通的安装边界需要提前预留足够的操作空间，由于三个方向均需要插入管材并完成粘接操作，安装位置周边需要预留至少一倍管径的操作空间，方便施工人员完成涂胶、插接、固定的操作流程；同时在管路固定时，三通位置需要设置独立的管卡支撑，避免管路运行过程中因流体冲击、温度形变产生的应力集中在三通接驳位置，长期受力导致粘接缝开裂。不同于金属三通的焊接或螺纹连接方式，UPVC三通的粘接安装对施工环境温度有一定要求，环境温度低于5℃时不建议进行粘接操作，避免粘接剂固化速度过慢影响粘接强度，这也是选型和施工过程中需要注意的工程细节。

　　从流体输送特性来看，三通腔体内部的流道做了顺滑过渡处理，支管与主管连通位置没有突兀的凸起或台阶，流体经过分流位置时的阻力系数控制在较低水平，无论是用于给水输送的正向分流，还是用于排水管路的合流汇排，都不会在腔体内部形成明显的滞流区，减少杂质沉积堵塞管路的风险，尤其适合输送含有少量固体颗粒的农业灌溉水、水产养殖循环水等介质。针对化工场景的使用需求，这款UPVC材质的三通不会与输送的酸碱介质发生电化学反应，也不会像金属管件那样析出金属离子影响介质纯度，完全满足制药、食品加工等对管路洁净度有一定要求的场景使用需求，同时材质本身的重量仅为同规格铸铁三通的五分之一左右，运输和现场安装的人力成本更低，也不需要做额外的防腐防锈处理，后期维护成本远低于金属材质管件。建模时还需要注意端口的倒角设计，承插端口的外边缘做了小角度倒角处理，方便管材插入承口时的对位，避免安装时管材端面刮伤承口内壁的粘接面，影响密封效果；腔体内部的相贯线位置做了等壁厚处理，保证整个三通的管壁厚度均匀一致，不会出现局部壁厚过薄导致的承压能力不足问题，也不会因为局部壁厚过厚造成注塑成型时出现缩痕、内应力过大等成型缺陷。
