微型无刷直流水泵DC40H结构设计

这款微型无刷直流水泵的结构设计，首先要从实际落地的应用场景倒推参数边界，在小型水冷循环、医疗设备流体输送、小型园艺喷淋、桌面级化工试剂传输这类场景里，传统有刷水泵的碳刷磨损、电火花风险、寿命短板一直是选型时的核心痛点，DC40H的整体结构就是围绕这些痛点做的针对性优化。从动力端来看，它采用永磁无刷电机直连叶轮的结构，取消了传统有刷泵的碳刷与换向器接触结构，从根源上消除了摩擦产生的电火花，这一设计让它可以用在对电磁干扰、防爆有基础要求的小型设备场景里，比如桌面级3D打印机的水冷循环、小型美容仪器的流体输送，不会因为泵体运转的电火花干扰周边敏感电子元件，也不会因为碳刷磨损产生的碳粉污染输送的洁净流体。

从流体腔体的设计思路来看，这款泵采用离心式腔体结构，叶轮直接嵌套在电机转子的输出端，没有额外的传动连接结构，减少了传动环节的功率损耗，也降低了密封失效的风险。进出水口采用阶梯式宝塔接头结构，不同直径的阶梯段可以适配不同内径的软质输水软管，不需要额外加装转接头就能覆盖3mm到12mm内径的常用软管，安装时只需要用喉箍箍紧接头位置就能实现可靠密封，这种接头设计在小型设备的紧凑安装空间里优势很明显，不需要预留法兰安装的操作空间，也不用加工对应的密封端面，能大幅缩减整机的管路安装空间。

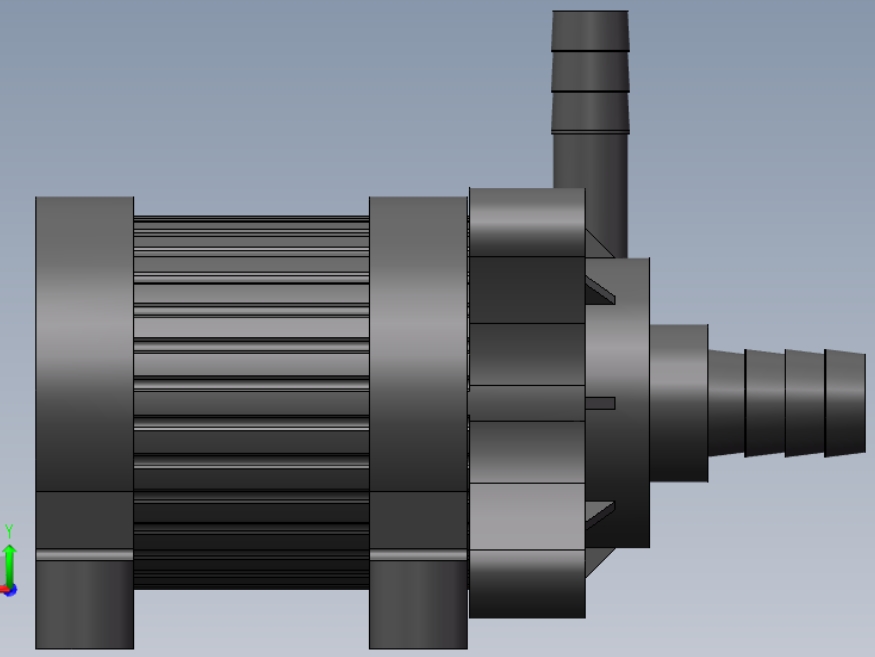

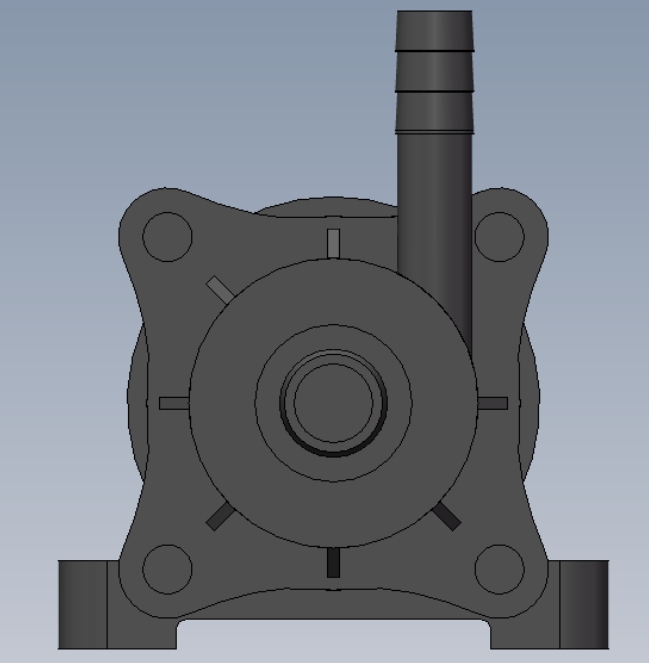

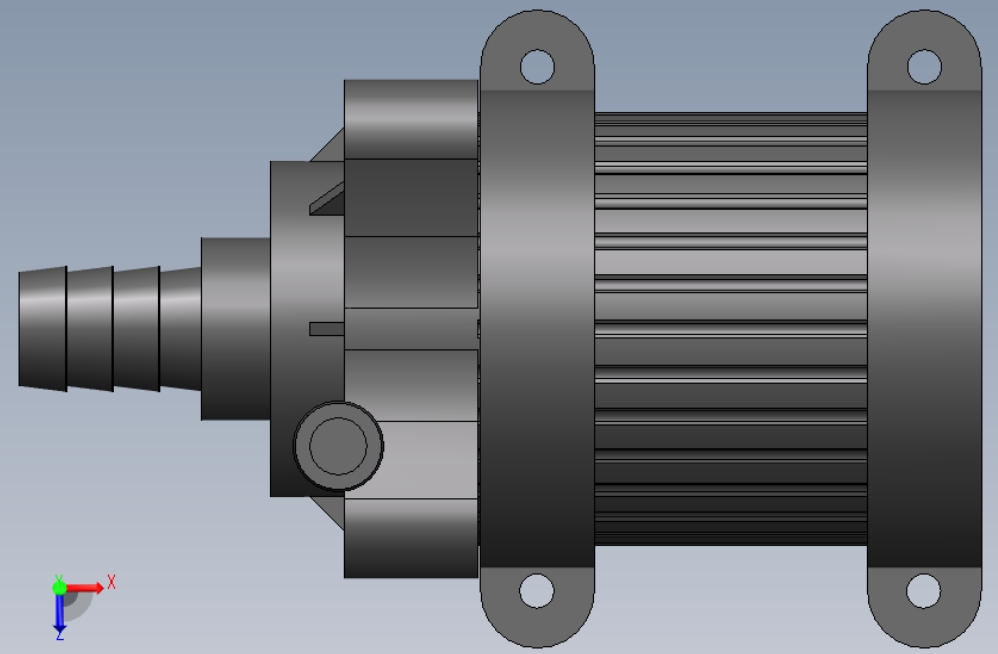

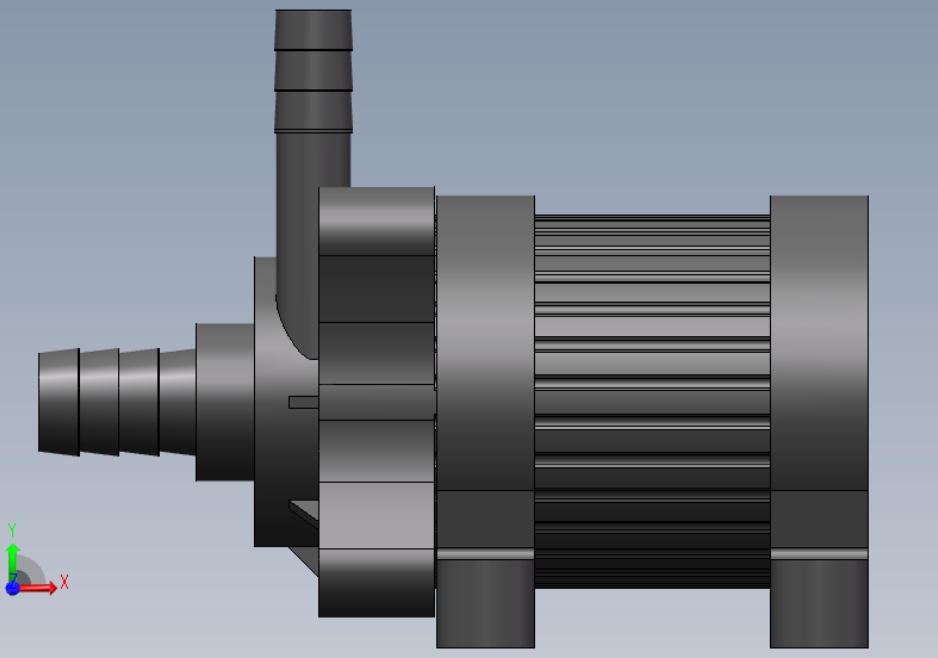

在安装边界上，这款泵的主体为同轴圆柱结构，电机段的外径为40mm，这也是型号里40H的尺寸来源，整体轴向长度控制在90mm以内，进出水口分别垂直于主体轴线布置，进水口沿轴线方向延伸在泵体前端，出水口垂直向上布置在泵腔侧上方，安装时可以通过配套的环形减震卡箍固定在设备的安装板上，卡箍固定的方式不需要在泵体本体上加工安装孔，避免了安装孔位置的密封风险，同时橡胶材质的卡箍可以吸收泵体运转时的微量振动，降低振动传递到设备主体产生的噪音。

功能特性上，这款泵支持4.5V到24V的宽幅直流电压供电，不同电压下对应不同的流量与扬程参数，低压供电的特性让它可以直接适配小型设备的内置直流电源，不需要额外配置交流供电模块，也提升了使用的安全性，即使在潮湿环境下出现线路漏电，也不会造成触电风险。泵体的过流部件采用耐酸碱的工程塑料材质，可以输送弱酸碱的流体，比如小型水培设备的营养液、弱腐蚀性的冷却试剂，不会出现常规金属泵腔的锈蚀问题，也不会污染输送的流体。因为没有碳刷摩擦的结构，这款泵的连续运转寿命远高于同功率的有刷水泵，运转时的噪音也更低，适合用在对噪音有要求的桌面设备、家用小型供水场景里。

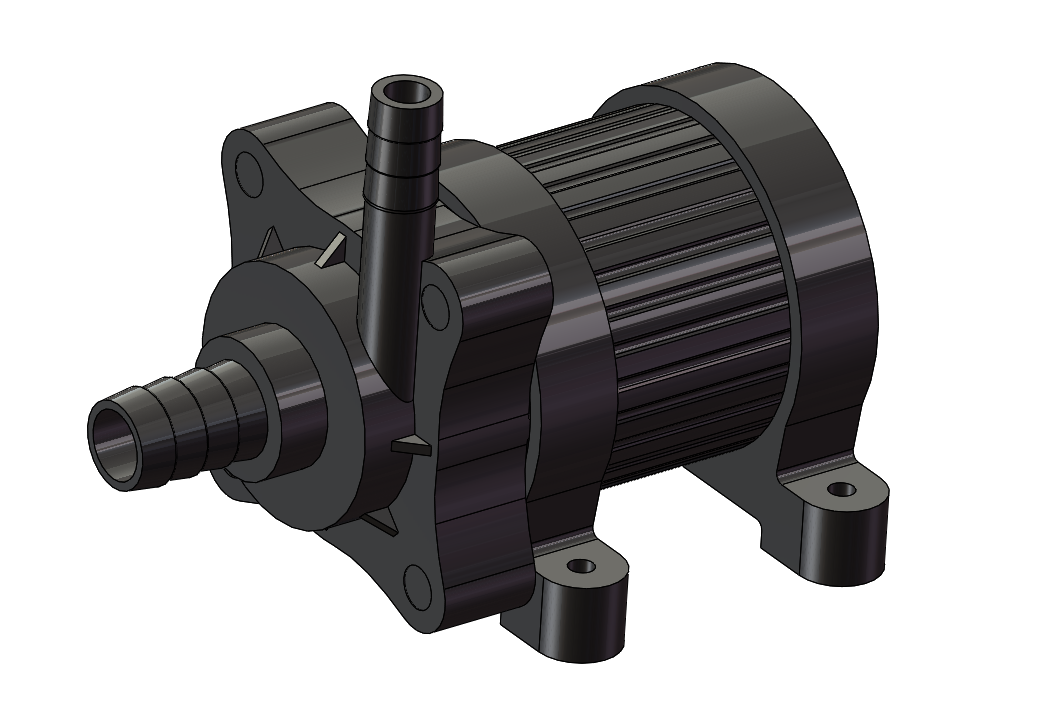

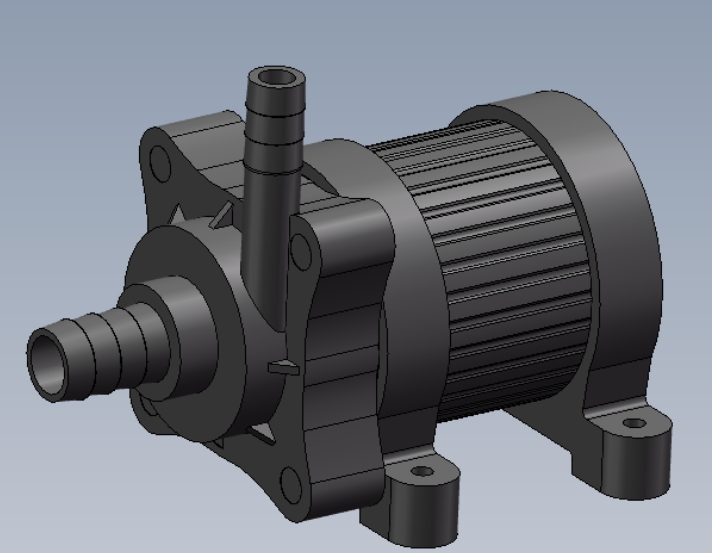

从建模细节来看，这款模型还原了泵体的所有装配细节，电机外壳的散热筋沿轴向均匀布置，既可以增加壳体的散热面积，也能提升壳体的结构强度，避免薄壁圆柱壳体在注塑成型时出现变形。泵腔与电机端的密封采用静密封结构，叶轮与泵腔之间的间隙控制在0.3mm以内，既可以避免叶轮转动时与泵腔内壁产生摩擦，也能减少高压流体的回流损失，提升泵的工作效率。转子部分采用隔水套与流体腔完全隔离的结构，永磁转子密封在隔水套内部，流体不会接触到电机的定子绕组，从根源上避免了绕组进水短路的风险，这种密封结构属于静密封，相比动密封的寿命更长，密封可靠性更高，不需要定期更换密封件，降低了后期的维护成本。

在实际选型适配时，需要注意这款泵属于低压微型泵，不能用来输送含有硬质颗粒的流体，否则颗粒进入叶轮与泵腔的间隙会造成叶轮卡滞，磨损泵腔内壁，也不能在无液体干磨的状态下长时间运转，虽然工程塑料的耐磨性能较好，但长时间干磨会造成密封位置的温度升高，加速密封件的老化。安装时要注意进水口的位置不能高于储液容器的液面太多，避免泵的自吸高度超出设计范围造成无法抽水的问题，尽量让泵体的安装位置低于储液液面，实现灌泵启动，提升进水的稳定性。
