63立方旋片式真空泵结构设计模型

在工业真空获取场景中，中小流量的粗真空需求覆盖了极广的生产环节，从包装行业的真空封装、电子行业的元器件吸附固定、轻工行业的物料真空输送，到机加工领域的工装夹具真空吸附、实验室的真空辅助实验，都需要运行稳定、维护成本低的真空发生设备作为系统核心。这款抽气速率63立方米每小时的旋片式真空泵，正是针对这类连续运行的通用工业场景设计，可直接对接各类真空系统管路，作为独立真空源使用，也可作为高真空机组的前级泵，承担前置抽气负荷，降低高真空泵组的启动负载。

从结构设计逻辑来看，这款泵采用泵体与驱动电机直联的紧凑布局，省去了传统皮带传动结构的额外占地与传动损耗，泵头部分的旋片组件采用偏心安装结构，转子在泵腔内部旋转时，旋片在离心力与弹簧张力的共同作用下始终贴紧泵腔内壁，将泵腔分隔为几个容积周期性变化的封闭气室，随着转子转动，气室容积从进气侧的最大值逐步缩小到排气侧的最小值，完成吸气、压缩、排气的完整循环，实现连续抽气的功能。气镇阀的配置是这款泵适配潮湿工况的关键设计，在抽除含有可凝性蒸汽的气体时，打开气镇阀可在压缩过程中掺入适量外界空气，降低气室内可凝蒸汽的分压比，避免蒸汽在泵腔内凝结混入泵油，造成泵油乳化失效，大幅拓展了设备的适用工况范围，即使在食品加工、医药生产这类存在水汽抽取需求的场景也能稳定运行。

设备的极限压力可达到0.5mbar，也就是全压状态下低于50Pa，能够满足绝大多数粗真空应用场景的压力要求，配置的1.5kW驱动电机经过参数匹配，在额定抽速下运行时始终处于高效工作区间，长期连续运行也不会出现电机过载过热的问题。整机外形尺寸控制在长640mm、宽405mm、高290mm的范围内，安装底座预留了标准的固定螺栓孔位，安装时只需按照底座孔位在安装基础上预留对应位置，预留出进气口、排气口的管路连接空间，以及侧面油位观察、换油操作的维护空间即可，不需要额外搭建大型安装基础，对安装场地的空间要求极低，不管是集成到整机设备内部作为配套部件，还是单独安装在车间作为固定真空源，都能灵活适配。

从结构细节的设计考量来看，泵腔与电机连接端采用了双油封结构，避免泵油向电机侧渗漏，同时也防止外界空气从连接缝隙进入泵腔影响真空度；进气口位置设置了内置过滤网，能够拦截被抽气体中携带的大颗粒杂质，避免硬质颗粒进入泵腔刮伤旋片与泵体内壁，延长设备的无故障运行周期；侧面设置的透明油位视窗，可让运维人员在设备运行状态下直接观察泵油液位与油质状态，不需要停机拆解就能判断是否需要补充或更换泵油，日常维护的操作门槛极低。整机重量约55kg，在同参数级别的真空泵中属于轻量化设计，单人即可完成搬运与安装对位，不需要额外的吊装辅助，对于设备集成商来说，不管是做新设备配套还是旧设备的真空系统升级，都能降低安装施工的难度与成本。

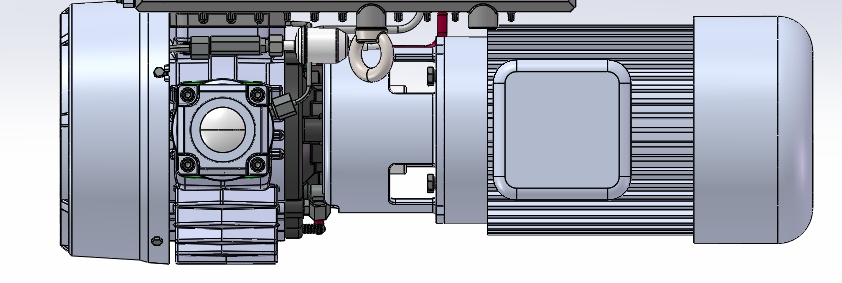

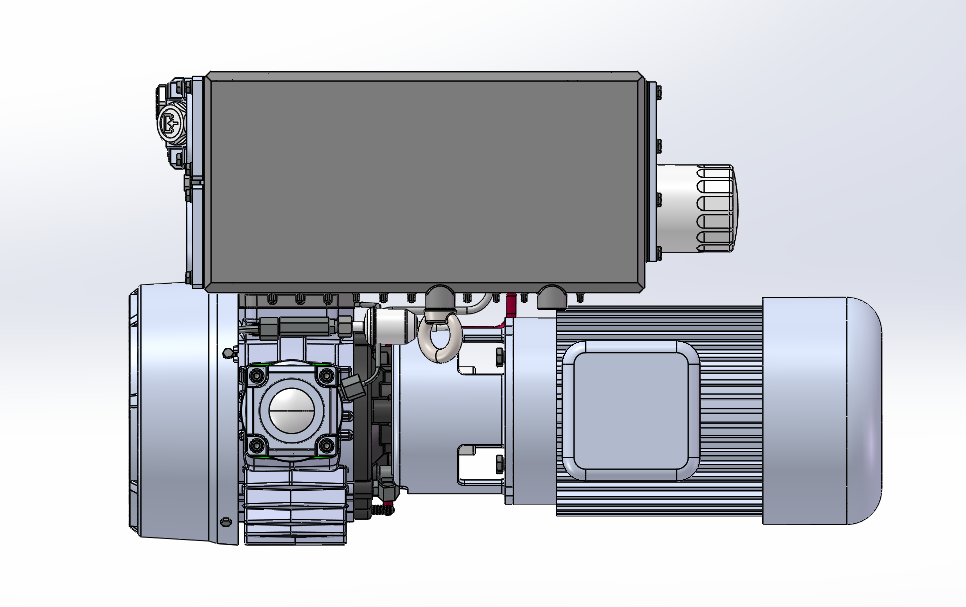

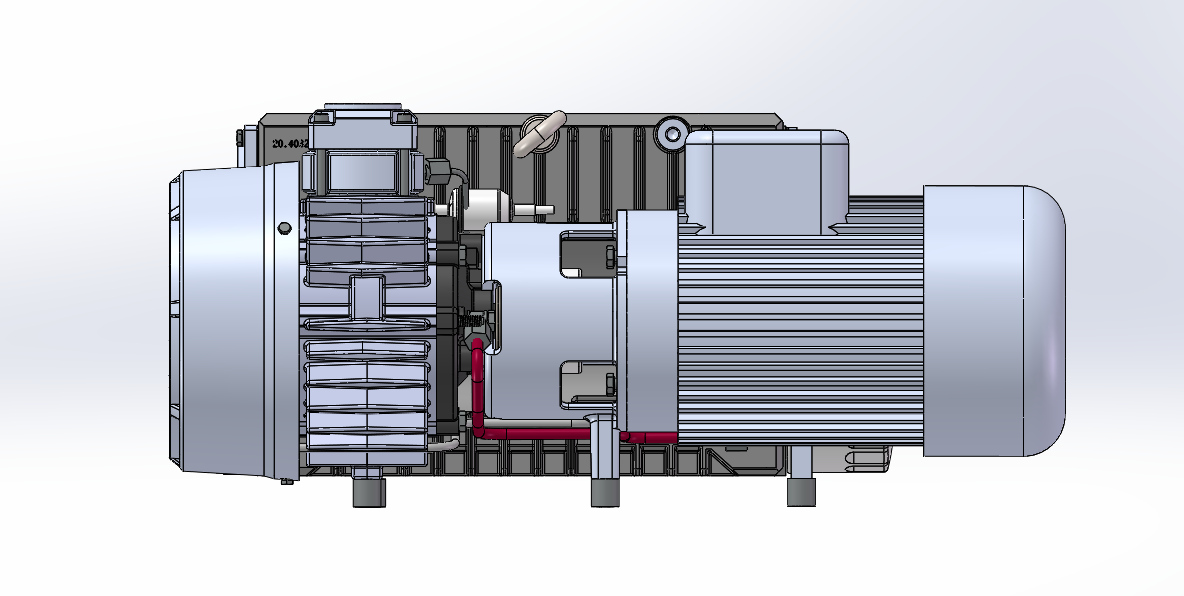

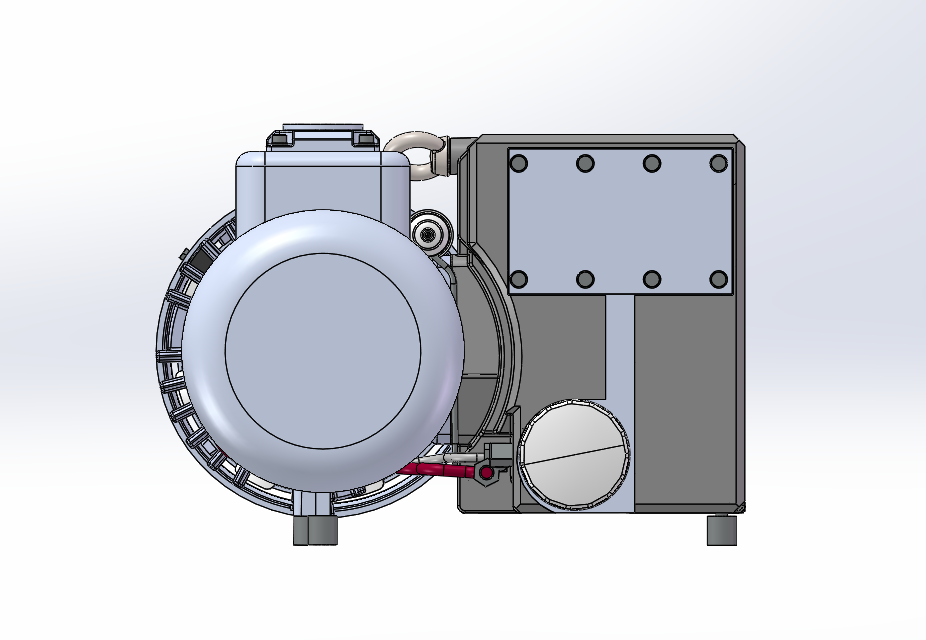

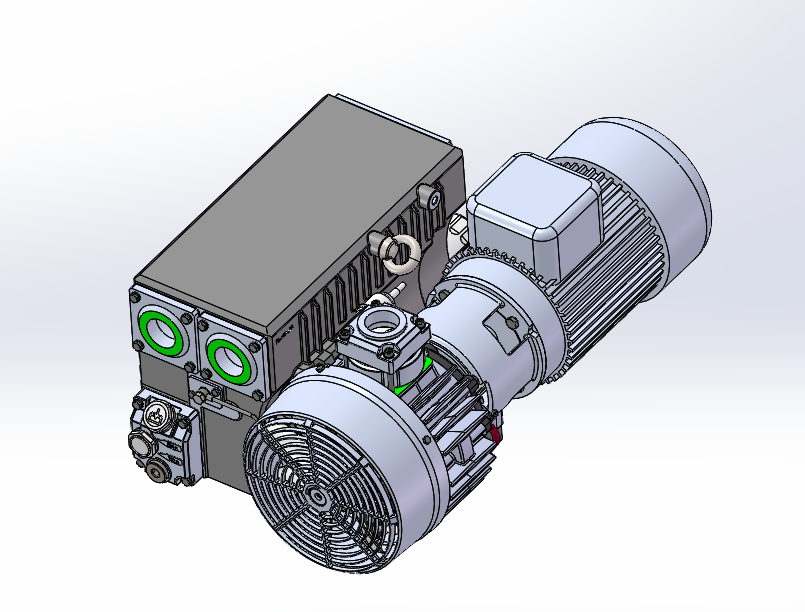

在实际选型适配过程中，这款泵的参数覆盖了多数中小型真空应用的需求区间，相比同参数的水环式真空泵，它不需要配套循环水系统，没有废水排放，运行噪音更低，真空度上限更高；相比干式螺杆真空泵，它的采购成本更低，维护技术要求更简单，对于没有高洁净度要求的通用工业场景来说，性价比优势十分明显，能够替代同规格的进口品牌设备，在满足使用性能要求的前提下，降低设备采购与后期维护的综合成本。建模过程中对泵体的内部流道、旋片运动间隙、密封件安装槽位都做了1:1的还原，可直接用于真空系统的管路布局干涉检查、安装支架的配套设计，也可作为教学演示中旋片泵工作原理的展示模型，帮助设计人员与运维人员直观理解设备的内部结构与运行逻辑。
