多轮式智能搬运小车底盘结构设计

在仓储物流、车间物料转运、产线工位对接这类需要频繁短距离移载物料的场景里，移动底盘的性能直接决定了整套搬运系统的运行稳定性与负载适配能力，这款多轮式智能搬运小车底盘，就是针对室内平整硬化路面的中小负载搬运需求做的结构设计。从实际落地的工况来看，这类底盘常被用在电子制造车间的元器件周转、电商仓储的料箱转运、实验室样本配送等场景，不需要额外铺设轨道，依靠自身的行走与控制单元就能完成预设路径的移动，替代人工完成重复的物料搬运工作，降低一线操作人员的往复行走强度。

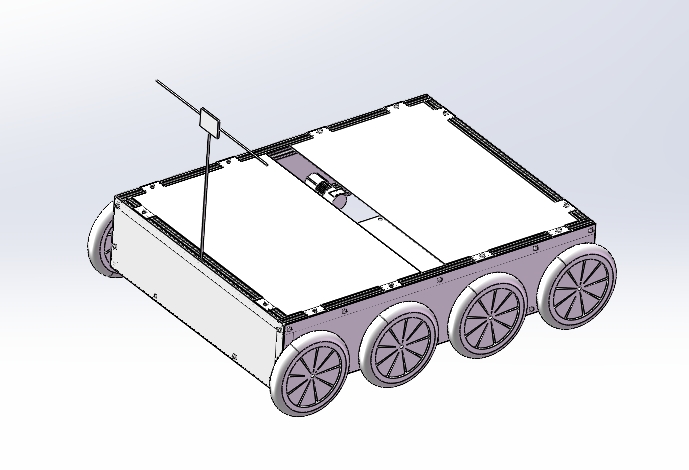

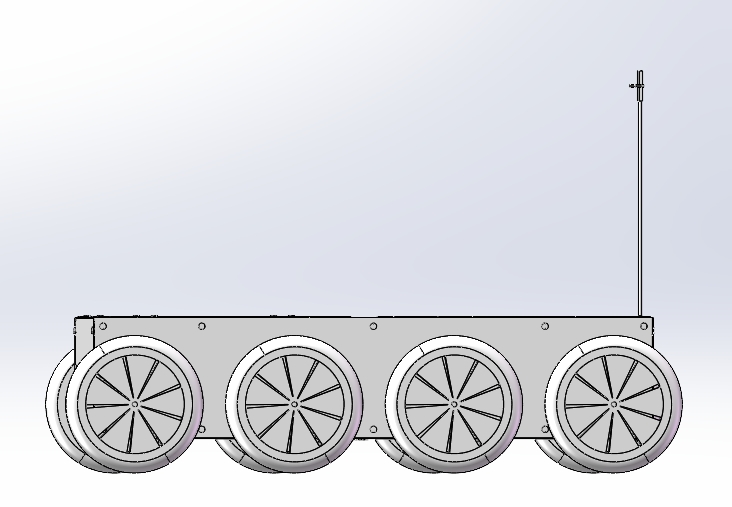

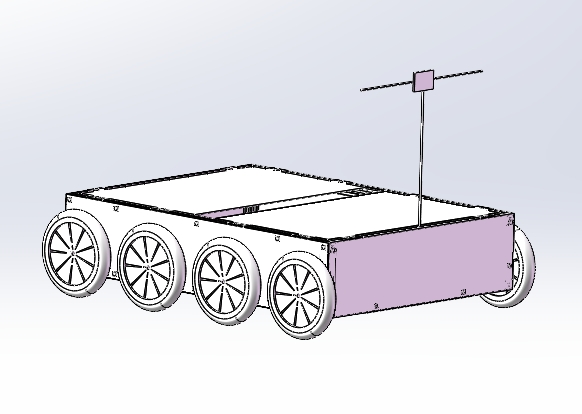

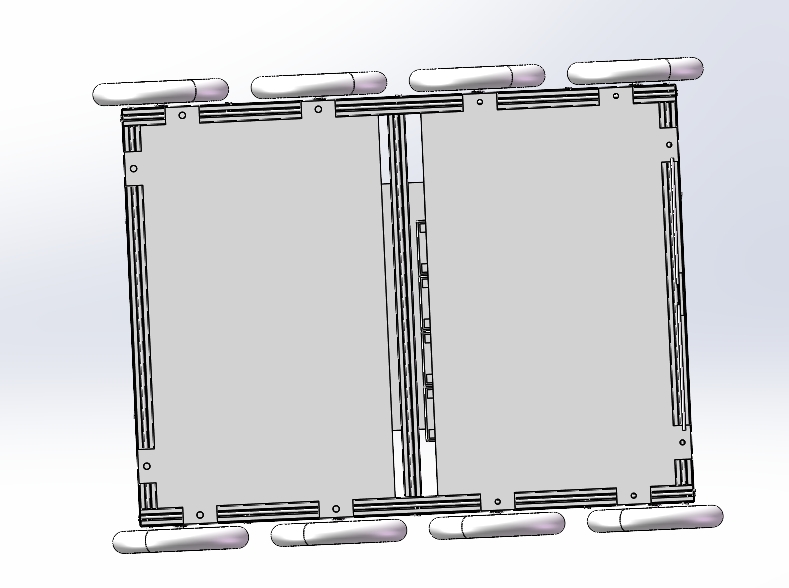

这款底盘的行走部分采用了六轮单侧布置的结构，单侧四个从动轮搭配前后端的驱动轮？不对，仔细看结构，单侧排布四个行走轮，整车双侧共八轮？不对，图中可见单侧四个辐条式行走轮，前后端各有一个轮体探出，整体轮组布局是为了增大接地面积，在同等负载下降低单轮对地面的压强，哪怕是车间里的环氧地坪、仓储区的金刚砂地面，都不会因为轮压过大留下压痕，同时多轮接触的设计也能小幅过滤地面微小不平整带来的颠簸，避免车上搭载的精密物料、传感器件因为震动出现移位或者损坏。底盘的主体承载结构采用箱式框架设计，侧围的板件既作为结构支撑件，也可以作为电控元件、电池模块的安装载体，内部预留的空腔可以容纳驱动电机、控制板、接线端子等核心部件，不需要额外外挂安装盒，整体结构更紧凑，也能避免车间内的灰尘、飞溅的切削液落到电气元件上。顶部的平整安装面预留了标准化的安装孔位，可以根据实际使用需求搭载不同的上层机构，比如辊筒输送台、皮带移栽机构、机械臂安装座，甚至是简单的物料载板，不需要对底盘主体做二次打孔改造，就能适配不同的搬运任务。

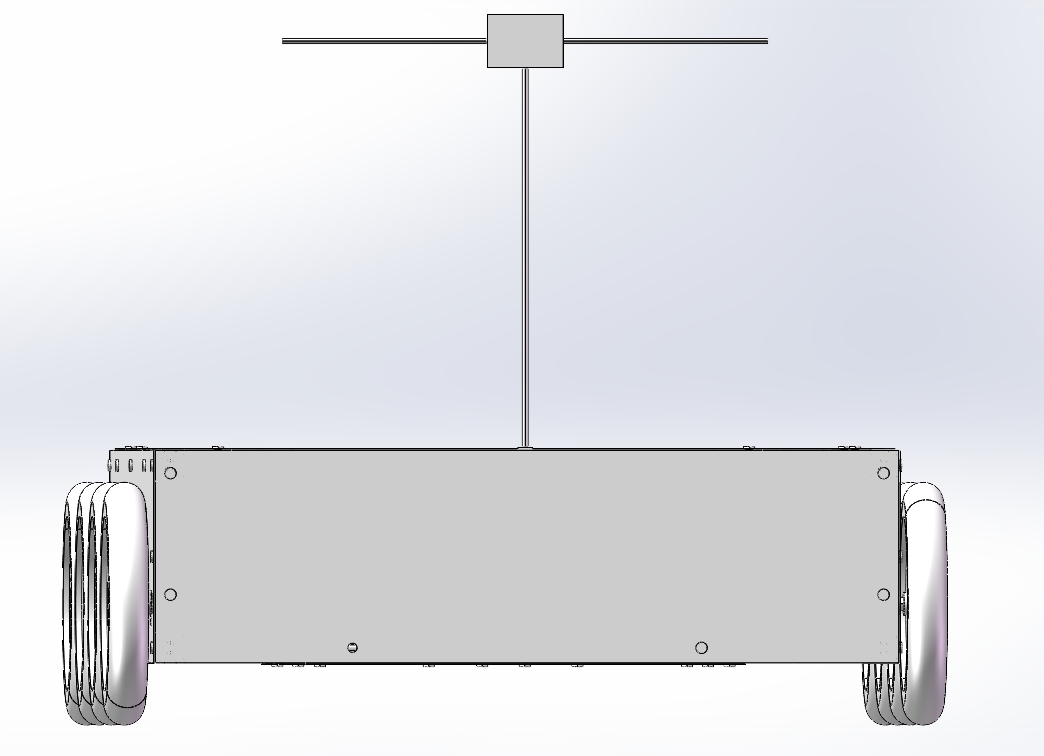

设计的时候首先考虑的是安装边界的适配性，这类室内用的搬运小车通常需要穿过车间的通道门、电梯间，还要能在货架之间的巷道里转弯，所以底盘的整体宽度控制在常规巷道允许通行的尺寸范围内，长度方向也做了压缩，保证最小转弯半径能适配1.2米宽的标准仓储巷道，不会出现转弯卡滞的问题。底盘的离地间隙做了针对性设计，既不会因为离地太高导致整车重心偏高，高速启停或者转弯时出现侧倾风险，也不会因为离地太低，在过地面的接缝、小型减速带的时候出现底盘剐蹭。顶部伸出的杆状安装座是为导航传感器预留的安装位，不管是搭载磁导航传感器、二维码识别摄像头还是激光雷达的反光板，都可以在这个安装位上调整高度，保证导航信号的采集不会被上层搭载的物料遮挡，这个位置处于整车的纵向中心线上，导航采集的位置数据和整车实际位置的偏差更小，后续做运动控制标定的时候也更方便，不需要额外做坐标偏移补偿。

从功能特性上来说，这款底盘的框架结构采用模块化设计，轮组的安装座和主体框架之间采用可拆卸连接，后期如果轮组磨损需要更换，不需要拆解整个底盘的框架，只需要拆下对应轮组的安装螺栓就能完成更换，维护效率更高。驱动单元的安装位置预留了足够的散热空间，哪怕是长时间连续运行，电机产生的热量也能通过侧围的板件自然散出，不会因为积热导致电机过热降频。底盘的前后端都预留了防撞传感器的安装位，可以加装接触式防撞条或者红外避障传感器，在运行路径上出现障碍物的时候能及时停车，避免碰撞人员或者设备。接线部分的走线槽全部布置在框架内部，外部看不到明线，既美观也能避免车间内的杂物勾挂线缆导致线路脱落，提升运行的可靠性。

在做结构建模的时候，轮组的转动同轴度做了严格的公差匹配，每个轮的安装轴都和底盘的纵向基准面保持垂直，避免运行的时候出现走偏、啃轮的问题，延长轮体的使用寿命。承载面的平面度也做了约束，保证上层搭载的设备安装之后不会出现倾斜，尤其是搭载机械臂做抓取作业的时候，安装基准面的平面度直接影响机械臂的重复定位精度。电池仓的位置设计在底盘的重心位置，不管电池是满电还是亏电状态，整车的重心偏移量都控制在很小的范围内，不会出现头重脚轻或者单侧偏重的问题，启停和转弯的时候更平稳。整体结构没有多余的装饰性设计，所有的结构特征都是为了满足功能需求，加工的时候可以采用常规的板材折弯、焊接工艺就能完成主体框架的制作，不需要开模，小批量制作的时候成本更低，也方便用户根据自己的实际需求做尺寸微调。
