多段式运输线物料提升转运设备结构

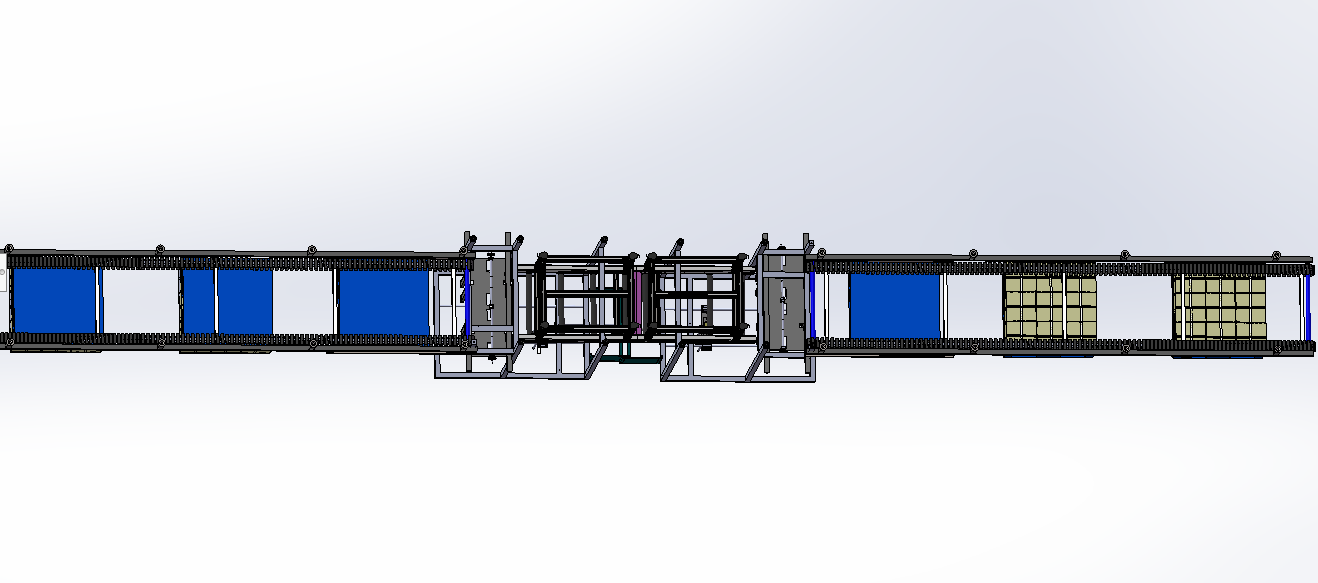

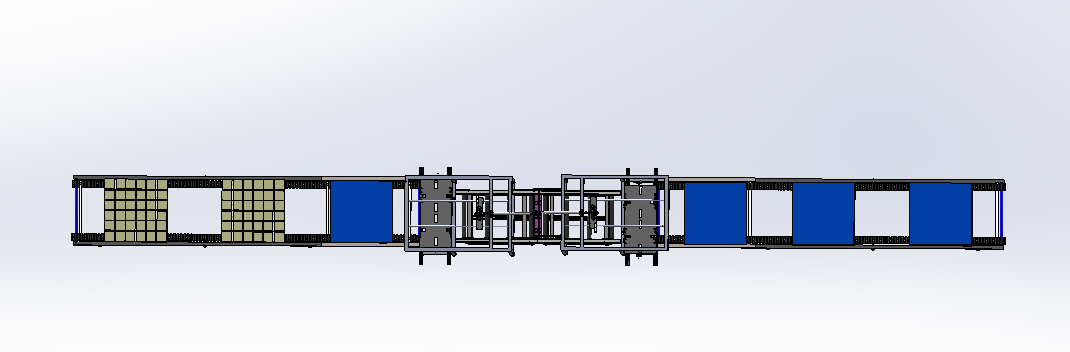

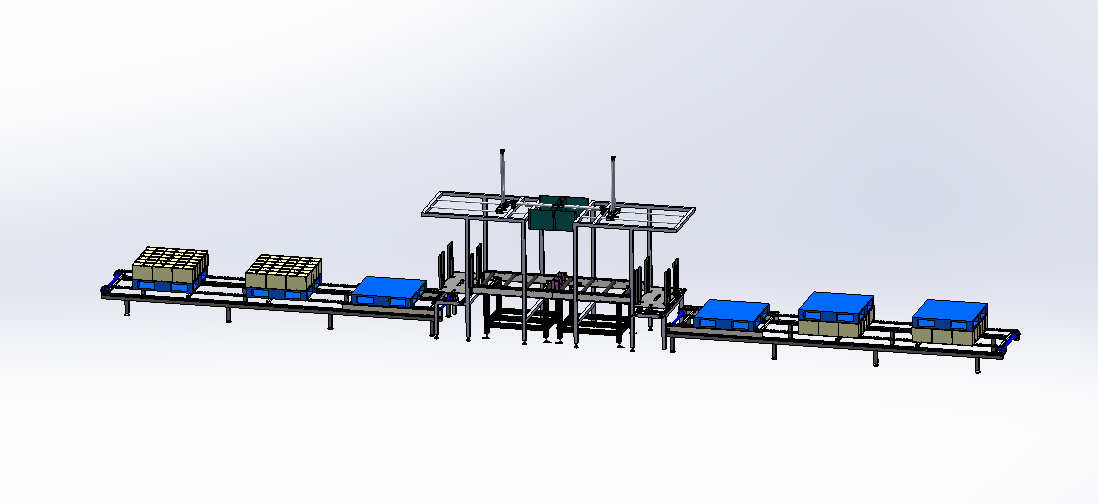

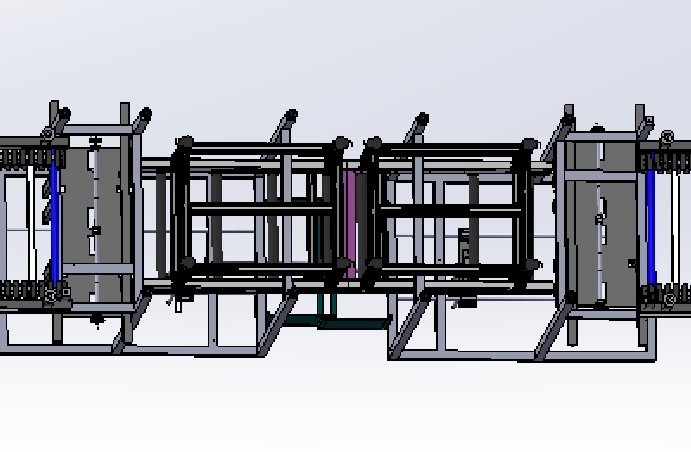

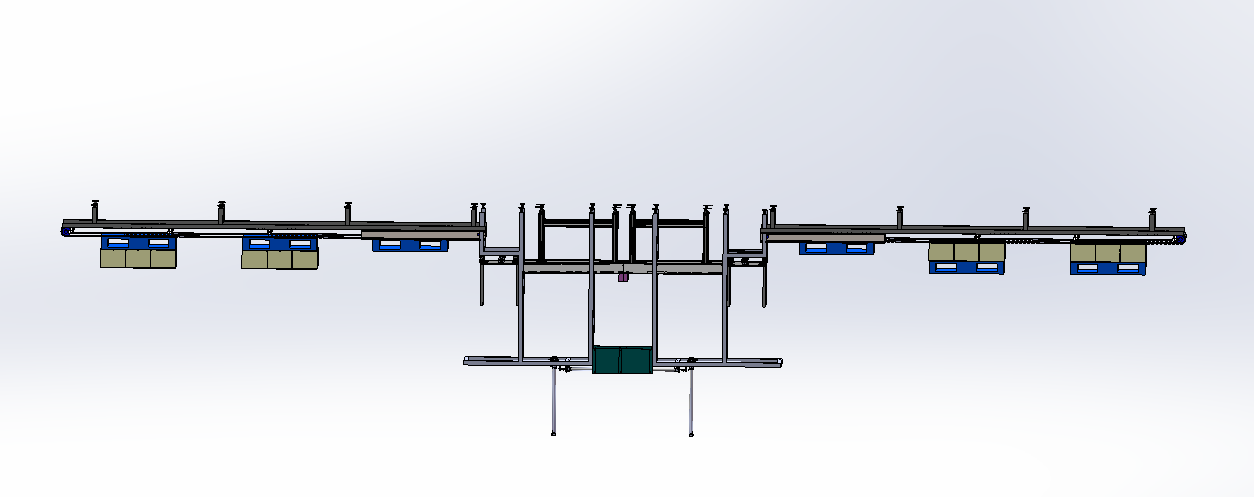

　　在汽车零部件焊装车间的工序衔接、建材生产线上的高温坯料转序、食品加工线的烘干后物料高位输出这类存在连续高度差的生产场景里，普通平皮带输送机无法完成跨高度的连续物料转运，而单独设置的提升设备又容易在进出料端出现卡料、对接错位的问题，这款运输线提升转运机就是针对这类连续生产场景的跨高度输送需求设计的。从结构布局来看，设备采用多段模块化拼接的设计思路，进料端设置两段平行的网格状承载段，用来承接前段生产线输出的成件物料，网格结构的承载面既可以减少与物料的接触面积，在输送高温物料时能够加快物料底部的空气流通散热，也能避免输送过程中物料底部积留的碎屑卡在承载面与侧边挡板的缝隙里。中间段为双列对称布置的提升驱动核心区，两侧设置立式安装的机架立柱，驱动链轮、张紧机构、导向轨组都集成在这个区段内部，不需要额外在车间地面开挖地坑做基础，安装时只需要按照对接的前后输送线高度调整底部可调支脚的高度，就能完成进出料端的高度对齐，安装边界的宽度控制在1.8米以内，长度可根据实际输送的高度差需求增减中间的输送段数量，单段标准输送段的长度为1.2米，能够适配0.8米到3.2米之间的常规高度差输送需求。

　　出料端设置三段平行的蓝色皮带承载段，用来将提升后的物料平稳转接到后段的高位生产线上，皮带表面做了防滑哑光处理，在输送表面光滑的成件物料时不会出现打滑偏移的问题，每段皮带都设置独立的从动辊筒，单段出现磨损时可以单独更换，不需要拆解整段输送结构，降低后期维护的工作量。设备的升降输送结构采用链板传动的设计，链节选用经过热处理的合金钢材质，表面做了渗碳硬化处理，抗拉强度能够达到常规输送链的1.6倍，在长时间承载较重物料的情况下不会出现链节拉长、断链的问题，链板表面的耐磨层厚度达到2mm，在输送带有一定棱角的高温物料时，不会轻易出现刮损、掉屑的情况，能够适应最高250摄氏度的物料输送温度，完全可以满足建材热压、金属件热处理后转序这类高温物料的输送需求。

　　驱动部分采用减速电机直连主动链轮的传动方式，省去了中间的皮带传动环节，传动效率更高，运行时的噪音能够控制在65分贝以内，不会对车间的生产环境造成过大的噪音影响，张紧机构设置在驱动段的底部，采用螺杆式张紧结构，维护人员只需要定期调整张紧螺杆的行程，就能补偿链板长时间运行后出现的伸长量，不需要拆解设备外壳就能完成张紧调整作业。设备的侧边挡板采用分段式的薄钢板折弯结构，每段挡板都通过快拆螺丝固定在机架侧边，在清理输送过程中掉落的物料碎屑时，只需要拆下对应位置的挡板就能完成清理，不需要挪动整台设备。

　　在设备的进出料端都设置了对接导向板，导向板的高度可以根据前后对接输送线的承载面高度做上下10cm范围内的调整，能够避免前后输送线与提升机之间出现缝隙导致的小件物料卡滞问题。从实际运行的稳定性来看，这款设备的升降过程采用匀速链式传动，物料在提升过程中不会出现颠簸、滑落的问题，输送速度可以根据生产线的节拍需求在0.1m/s到0.5m/s之间调整，既可以满足低速重载的建材输送需求，也能适配高速节拍的轻工产品生产线。机架部分采用矩形钢管焊接成型，焊接后做了整体去应力处理，长时间承载运行不会出现机架变形的问题，表面喷涂的防锈涂层能够适应车间内多粉尘、偶尔有切削液飞溅的生产环境，不会轻易出现漆面脱落、机架锈蚀的问题。在设计过程中特意规避了常规提升设备存在的维护点分散、对接难度大的问题，所有的润滑点都设置在设备的外侧，维护人员站在地面就能完成所有的日常润滑保养作业，不需要登高操作，降低了维护作业的安全风险。设备的电控接口预留在驱动段的侧边，只需要接入车间的380V工业电源，对接前后生产线的联动信号，就能实现与整条生产线的同步启停，不需要额外设置复杂的控制程序，现场安装调试的周期能够控制在1个工作日以内，对于现有生产线的升级改造场景来说，不需要长时间停线就能完成设备的加装。
