多段拼接式动力滚筒输送线结构设计

在离散制造车间的物料转运环节，不同工序间的工件流转长期依赖人工推车或固定皮带线，前者转运效率低、人力成本高，后者难以适配多段路径拼接、不同高度差的工位对接需求，这款滚筒输送结构正是针对这类场景开发的通用输送单元。从实际落地场景看，该结构可直接对接加工中心上下料工位、装配线旁物料缓存区、仓储出库分拣段，既可以单段独立使用完成短距离工件平移，也能多段拼接组成长距离输送路径，还可搭配转弯滚筒段、顶升移栽机构完成直角转向、跨线转运的复杂物流需求，适配箱装工件、托盘载件、成型金属构件等多种硬质底面货物的输送，不适合软质袋装、零散小颗粒物料的转运。

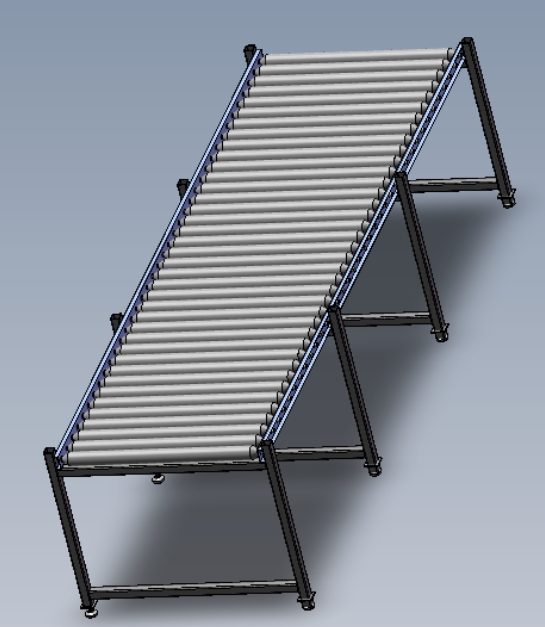

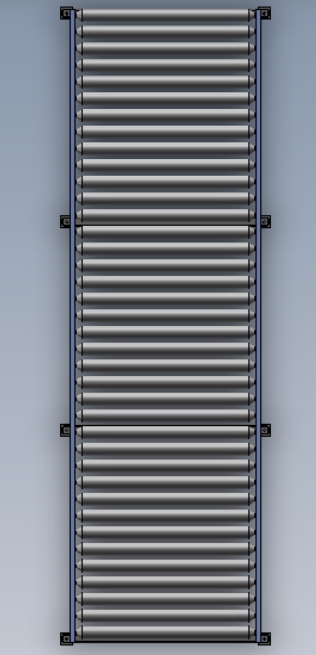

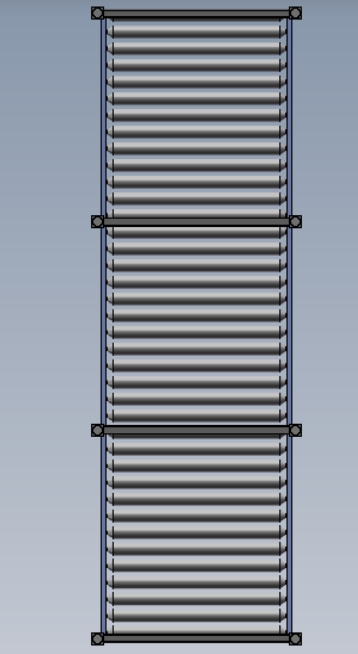

从功能特性上看，该结构采用等间距排列的圆柱形滚筒作为承载面，每根滚筒可绕自身轴线独立转动，动力版本可通过端部链轮搭配链条实现组间传动，由减速电机统一提供动力，带动滚筒面转动从而驱动上方货物平稳前移；无动力版本则可依靠货物自身重力沿倾斜布置的轨道下滑，或由人工推动完成工位间的短距离移载，两种模式可根据现场实际工况灵活选配。滚筒两端采用标准轴承座与侧边机架连接，转动阻力小，承载能力强，单根滚筒可根据输送货物的重量选配不同壁厚的管体，常规配置下单段线体的均布载荷可满足大部分通用工业工件的输送需求，重载场景下可加密滚筒间距、加厚机架型材来提升整体承载性能。

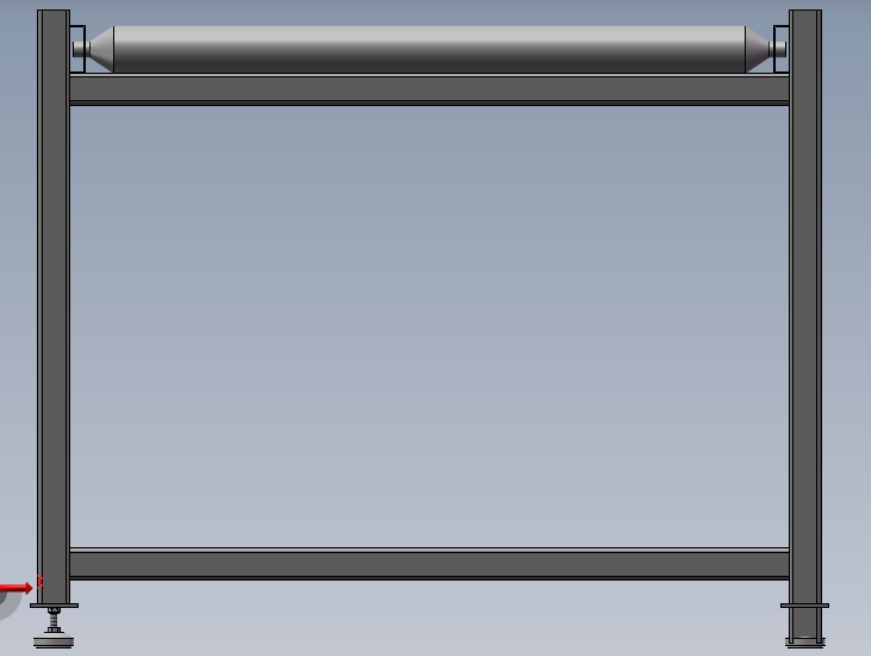

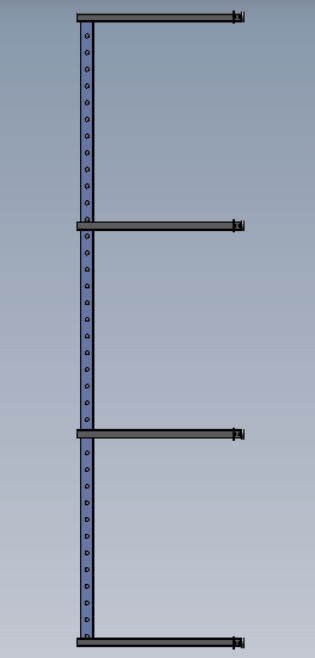

设计过程中优先考虑了现场安装的适配性，侧边机架采用标准化的型钢折弯或工业铝型材拼接结构，机架上预留了统一的安装孔位，多段线体对接时可直接通过连接板锁紧，无需现场二次打孔加工，大幅缩短现场安装调试的周期。线体的支腿设计为高度可调节结构，可通过底部的调节螺杆适配车间地面的不平整误差，也可根据对接工位的高度差调整整段线体的安装高度，倾斜布置时可通过支腿的高度差形成稳定的倾斜角度，适配无动力重力输送的坡度需求。滚筒的间距设计充分考虑了常规输送工件的底面尺寸，确保最小规格的输送工件在任意位置都能被至少三根滚筒同时承载，避免工件卡滞、掉落的问题；端部传动侧的链轮、链条位置设计有可拆卸的防护罩，既避免生产过程中杂物卷入传动机构造成设备故障，也能防止现场操作人员误触转动部件引发安全事故。

从安装边界来看，该输送线的宽度尺寸可根据实际输送的货物宽度灵活定制，常规规格覆盖300mm到1200mm的宽度范围，单段标准长度为1米到3米，更长的输送路径可通过多段拼接实现，拼接处的滚筒间距与段内保持一致，不会出现输送卡顿的问题。线体的安装高度最低可适配200mm的低位工位，最高可调整至1000mm的常规操作工位高度，支腿底部预留了膨胀螺栓安装孔，永久固定时可直接与地面锁紧，需要频繁调整布局的场景也可在支腿底部安装脚轮，实现线体的灵活移动。设计时还预留了各类附件的安装位置，可根据需求加装侧边挡边防止货物偏移，加装光电传感器实现货物到位检测，加装阻挡器实现工位间的工件缓存，无需对主体机架进行二次加工即可完成功能拓展，能适配不同行业的个性化输送需求。在实际建模过程中，所有滚筒、机架、支腿、传动部件均采用参数化建模方式，调整宽度、长度、滚筒间距等核心参数时可快速生成对应规格的三维模型，能大幅缩短设计人员的方案绘制周期，也方便后续生成工程图指导生产加工。
