带键盘托单臂壁挂显示器支撑装置

在工业控制操作台、医疗设备工作站、紧凑型办公工位这类桌面空间受限的场景里，常规桌面摆放的显示器与键鼠组合往往会占用大量操作平面，甚至会因为设备排布拥挤影响操作精度与作业效率，这款壁挂式单臂带键盘托的显示器支撑结构，正是针对这类空间局促的作业场景设计的支撑方案。

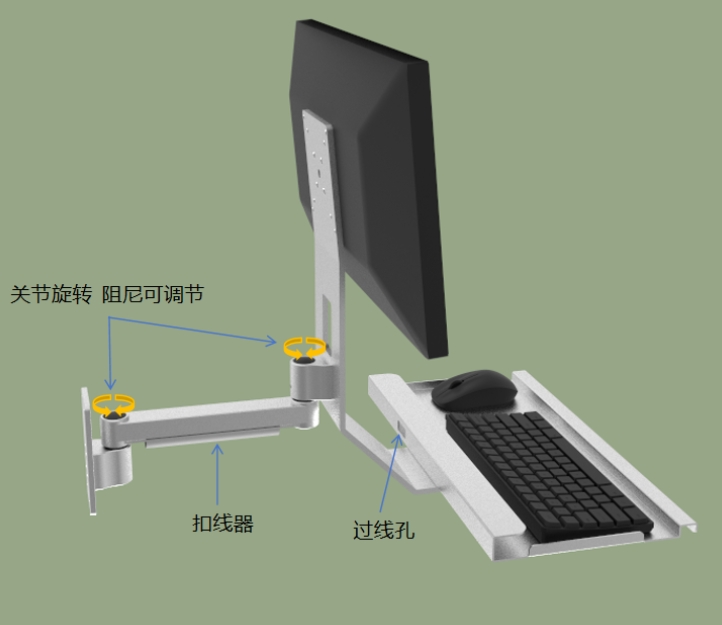

从实际使用需求出发，这款支撑装置将显示器固定与键鼠承载功能整合为一体，无需额外在墙面或台面上安装独立键盘托架，整套结构通过墙面固定座完成承重，完全不占用桌面操作空间，尤其适合洁净车间操作位、设备旁临时监控工位、壁挂式诊疗终端这类没有足够平整桌面摆放外设的场景。结构的核心调节关节采用阻尼可调设计，两个旋转关节处的阻尼旋钮可以根据挂载的显示器重量、日常操作的调节阻力需求单独调整阻尼力矩，调整到位后无需额外锁止结构即可保持姿态稳定，既可以实现显示器的俯仰角度微调、水平方向旋转，也能带动整个键盘托组件随支撑臂同步调整伸出长度与高度，操作人员可以根据自身坐姿、站立操作的不同需求，将显示器与键鼠调整到最符合人体工学的位置，长期作业时能有效降低颈部、腕部的疲劳感。

结构设计上充分考虑了外设走线的整洁性需求，支撑臂的悬臂段预留了专门的扣线器结构，键盘、鼠标的连接线可以通过卡扣固定在悬臂下方，靠近键盘托的位置设置了过线孔，线缆可以从悬臂内部穿过延伸至墙面走线槽，避免外露线缆在调节支撑臂位置时出现拉扯、缠绕的问题，也能让作业工位外观更整洁，减少线缆勾挂带来的安全隐患。键盘托采用一体化托板结构，预留了鼠标摆放区域，托板边缘做了限位翻边，避免键盘鼠标在调节支撑臂角度时从托板滑落，托板与支撑臂的连接位置做了加强筋处理，能承载常规键鼠的重量同时避免长期使用出现托板变形下垂的问题。

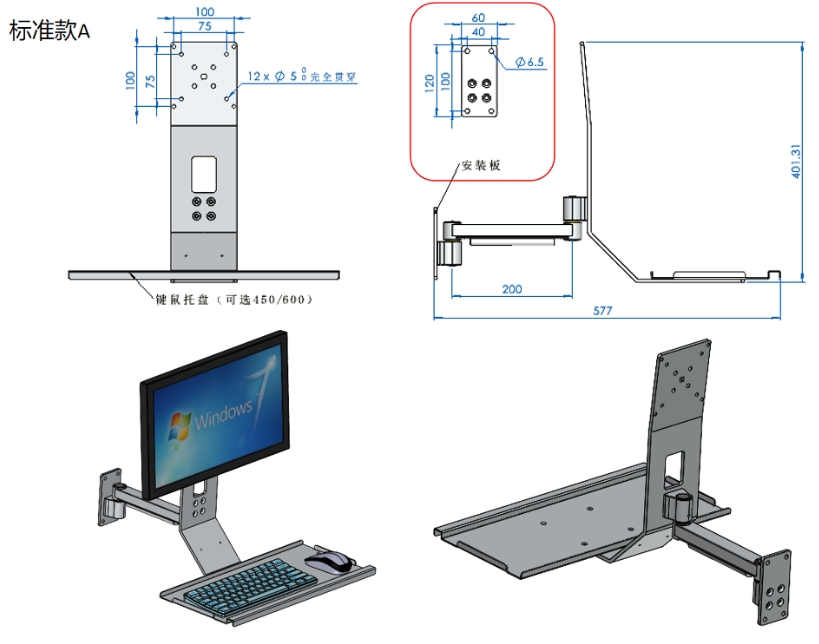

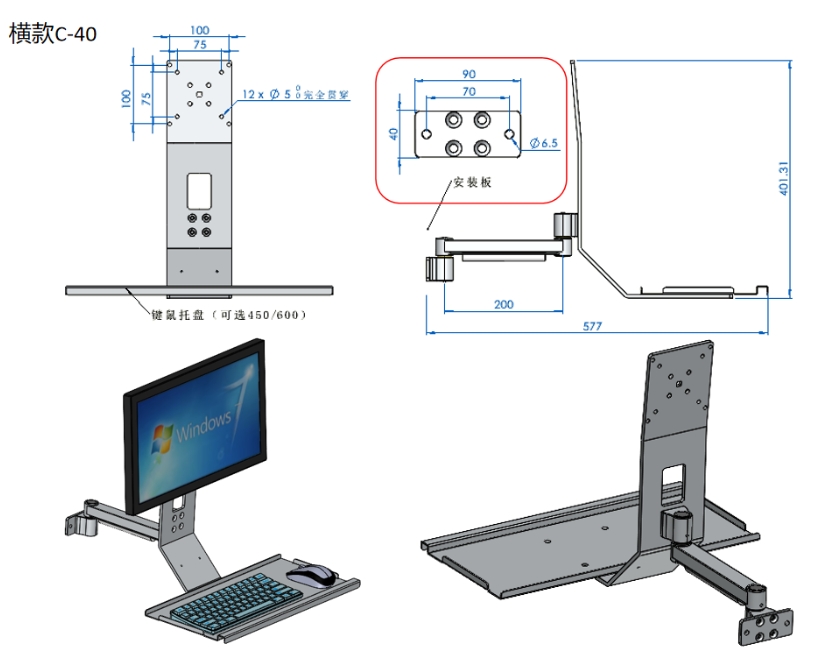

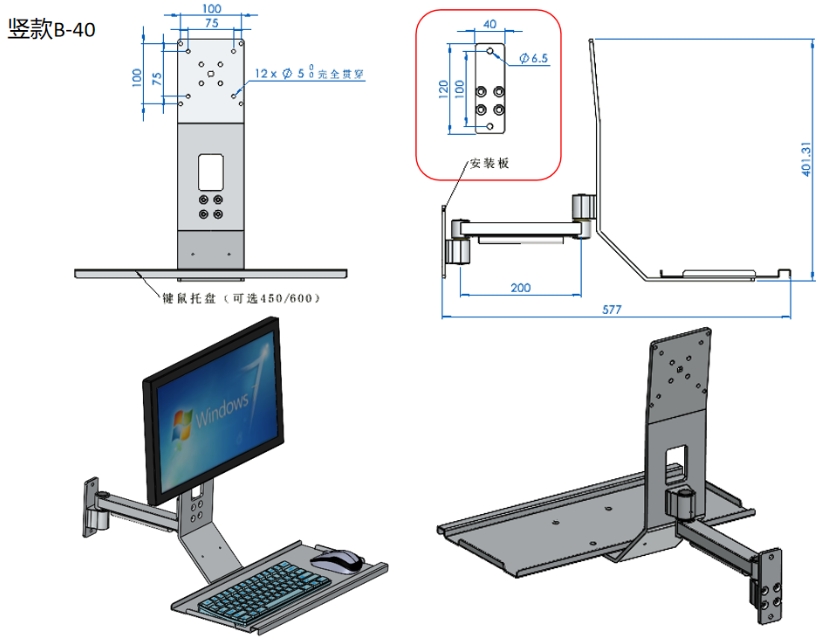

安装边界方面，整套结构的墙面固定座需要安装在具备足够承重能力的实体墙面或设备立式机架上，固定孔位的排布适配常规膨胀螺栓的安装间距，安装时需要保证固定座的水平度，避免长期承重后出现支撑臂倾斜的问题。支撑臂的最大伸出长度覆盖常规操作时人体与墙面的舒适距离，调节高度范围适配坐姿、站姿两种操作姿态的视线高度，显示器挂载位适配标准VESA安装孔距，能兼容绝大多数常规尺寸的一体式显示器、工业触控屏，不需要额外制作转接板即可完成安装。

在结构细节处理上，所有关节的转动位置都做了限位设计，避免调节角度过大导致线缆拉扯、或者支撑臂与墙面发生碰撞，阻尼调节旋钮的位置设置在关节侧面，操作人员不需要借助工具即可徒手完成阻尼力度调整，日常维护调整十分便捷。悬臂的截面采用异型薄壁结构，在保证整体结构刚性、减少承重后悬臂挠曲变形的同时，尽可能降低整套结构的自重，减轻墙面固定座的承重负荷。托板表面做了防滑纹理处理，即使操作人员在快速操作键鼠时，也不会出现外设移位的问题，托板前缘做了圆弧过渡处理，避免操作人员腕部靠在托板边缘时出现硌伤的问题。

这类集成式壁挂支撑结构相比单独的显示器壁挂架，优势在于将键鼠承载功能整合后，整套设备的调节同步性更好，不需要分别调整显示器和键盘托的位置，一次调整即可让显示器和键鼠都处于舒适的操作位置，尤其适合需要频繁切换操作姿态的工位，比如设备巡检时的站立操作、长时间监控作业时的坐姿操作切换，都能快速完成姿态调整，不需要反复对位调整两个独立支撑结构的位置。在工业场景使用时，这种壁挂式安装方式也能避免桌面振动传导到显示器上，减少设备运行振动导致的显示器画面抖动问题，提升监控画面的观察清晰度。
