消费电子设备用可调阻尼转轴结构

　　做消费电子结构设计快十二年，经手的转轴类部件没有一百也有八十，这类阻尼转轴是翻折类设备里最容易出体验问题的部件，很多新手工程师选型时只看标称扭矩，忽略安装边界和摩擦衰减特性，最后做出来的产品要么翻折手感生涩，要么用上半年就出现屏幕垂头的问题。先从实际应用场景说，这类转轴最核心的使用场景是需要任意角度悬停的翻折结构，除了大家最熟悉的笔记本屏幕，桌面台灯的灯头调节、收银POS机的显示屏角度调整、工业手持终端的翻盖、便携显示器的支架连接、车载显示屏的角度调节，甚至部分翻盖式美妆镜、小型摄影补光灯的角度调节结构，都会用到同原理的阻尼转轴，区别只是扭矩大小和安装耳的开孔尺寸适配不同设备。从功能特性上拆解，这类转轴的核心作用是在旋转行程内提供持续稳定的摩擦阻力，既可以让连接的翻折部件顺畅转动到目标角度，又能在撤去外力后依靠摩擦力保持当前姿态，不会因为部件自重出现下坠、移位。它的阻尼来源不是额外的阻尼油或者弹性卡珠，完全依靠叠装的垫片之间的挤压摩擦力，这种结构的优势是没有额外的阻尼介质老化问题，扭矩衰减速度比油阻尼结构慢很多，只要垫片的表面处理和预紧力计算到位，正常使用场景下能做到上万次翻折后扭矩衰减不超过15%，完全满足消费类电子产品的使用寿命要求。

　　很多人以为转轴的扭矩是固定值，实际上在设计阶段，扭矩可以通过三个维度调整：一是叠装的摩擦垫片数量，垫片数量越多，接触摩擦面越多，相同预紧力下能提供的阻尼扭矩越大；二是端部锁紧螺母的预紧力矩，预紧力越大，垫片之间的正压力越大，摩擦力也就越大，但预紧力不能超过转轴芯轴的抗剪切强度，也不能大到让垫片出现塑性变形，否则转动时会出现卡顿、异响的问题；三是摩擦垫片的材质选择，常用的有锰钢垫片、聚四氟乙烯涂层垫片、磷青铜垫片，不同材质的摩擦系数和耐磨性能差异很大，比如需要小扭矩顺滑手感的会用带聚四氟乙烯涂层的垫片，需要大扭矩高耐磨的工业场景会用淬火锰钢垫片。

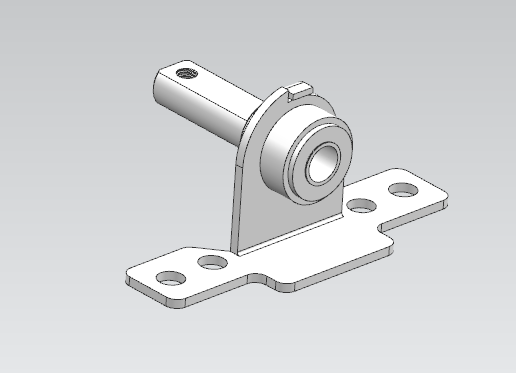

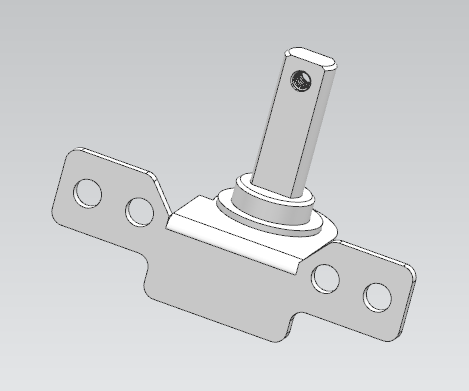

　　再说到设计思路，这款转轴采用的是单侧出轴+双侧安装翼的结构，这种结构的好处是安装时不需要在设备壳体上做复杂的避让槽，安装翼上的四个通孔可以直接用螺丝固定在设备的固定基座上，出轴端直接连接翻折部件，装配工序非常简单，适合自动化产线快速组装。转轴的芯轴和安装基座之间做了翻边铆压结构，不需要额外的卡簧或者轴承挡圈来固定轴向位置，既减少了零件数量，也避免了长期使用后卡簧脱落导致的转轴散架问题。芯轴顶端做了扁位结构，和翻折部件的D型孔配合，不需要额外的销钉或者键连接就能传递扭矩，装配时直接把芯轴压入对应的安装孔即可，能有效提升装配效率。

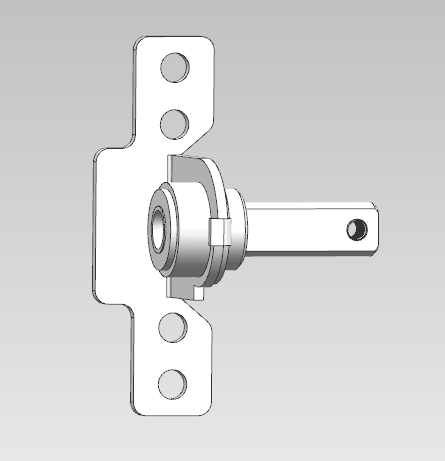

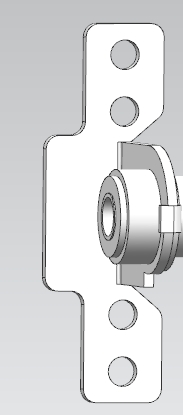

　　关于外形尺寸和安装边界，这款转轴的安装翼采用了阶梯式的异形平板设计，不是规则的矩形，四个安装孔的孔位是对称分布的，孔间距适配大多数10-15英寸便携显示屏、笔记本屏幕的安装位，安装翼的厚度控制在2mm，固定后不会在壳体内部占用过多的堆叠空间，芯轴的总长度预留了足够的安装余量，出轴端的直径适配常见的屏幕支架连接孔尺寸，旋转行程可以做到0-180度全覆盖，完全满足常规翻折设备的角度调节需求。做结构设计时要特别注意，这类转轴的安装面平面度要求控制在0.1mm以内，如果安装基座的平面度太差，锁付螺丝后会导致安装翼变形，挤压内部的摩擦垫片，轻则转动手感卡顿，重则会导致芯轴偏磨，大幅缩短转轴的使用寿命。另外在选型时不能只看静态扭矩，还要测试动态转动时的扭矩均匀性，好的阻尼转轴在整个转动行程内扭矩波动不会超过20%，不会出现某一段特别松、某一段特别紧的情况，这样用户在翻折屏幕或者调节灯头的时候才会有顺滑一致的手感。还有一个容易被忽略的细节，这类转轴在低温环境下的扭矩变化率，普通的垫片材质在零下十度的环境下扭矩会上升30%以上，会出现翻折费力的情况，如果是用于户外设备或者车载设备的转轴，需要选用耐低温的垫片材质，保证宽温域下的手感一致性。
