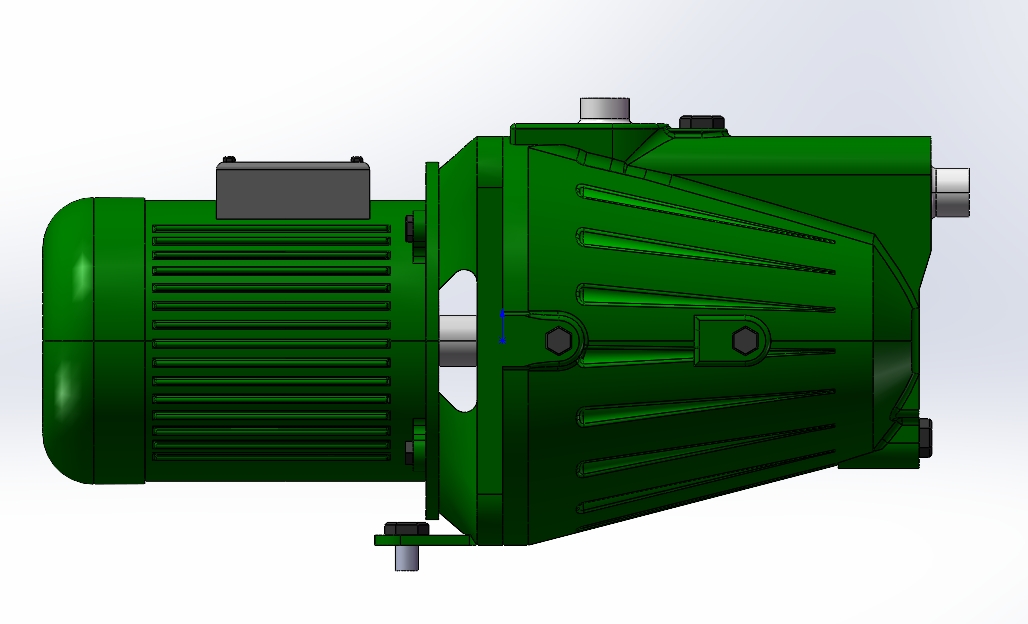

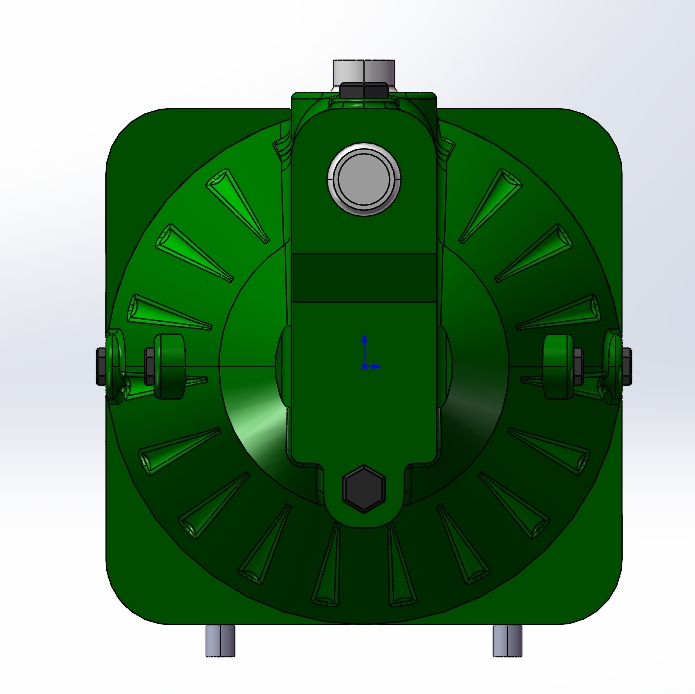

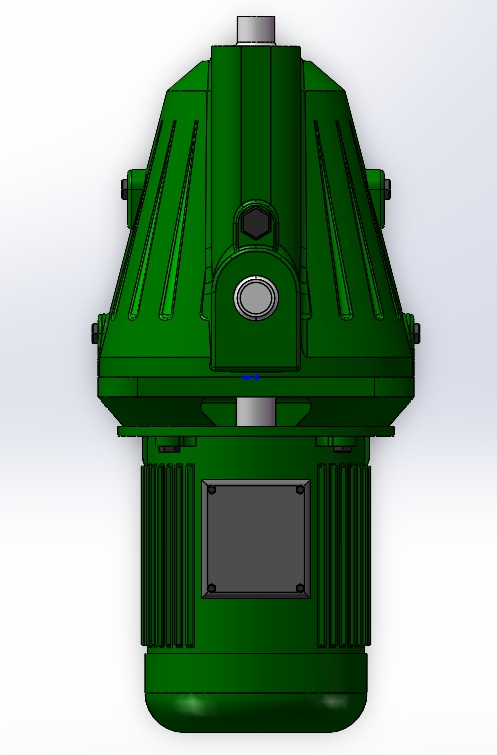

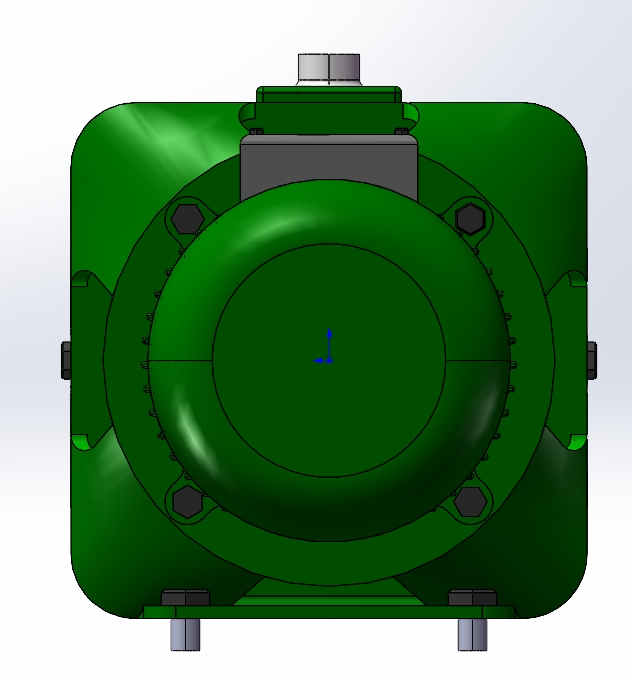

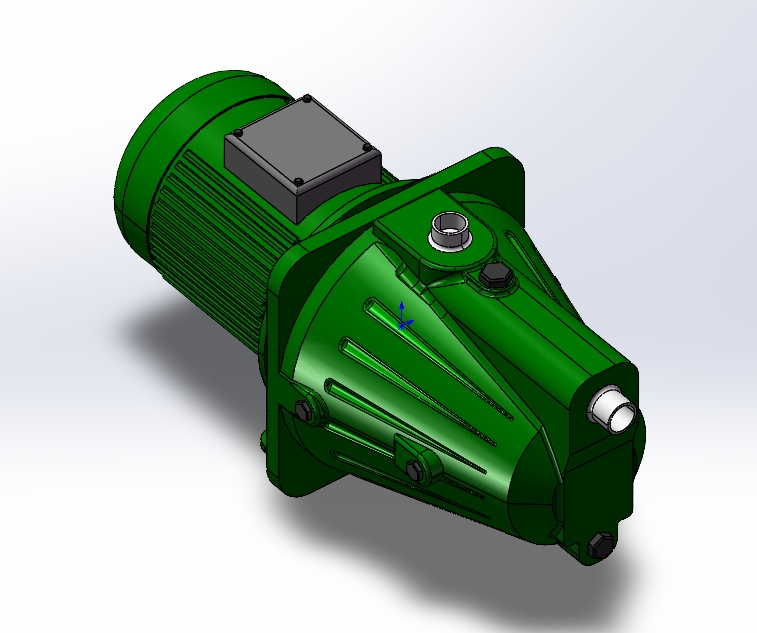

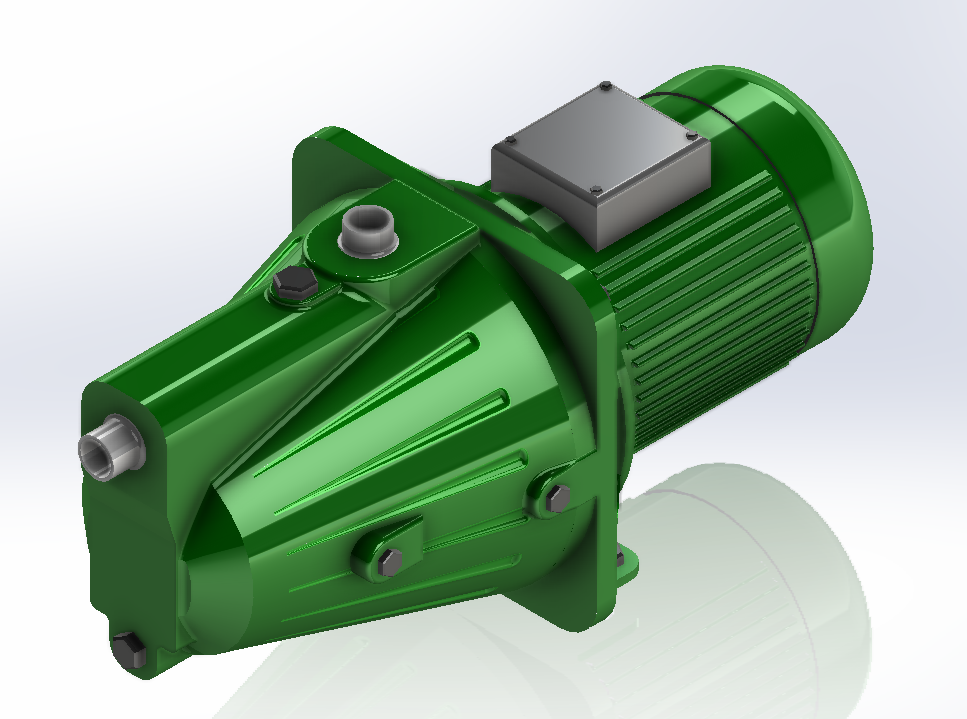

自吸式旋涡泵整机结构三维设计

　　在民用供水、小型锅炉补水、低压液相输送的工况场景里，旋涡泵的应用占比一直不低，这类泵的结构特性决定了它适合小流量、高扬程的输送需求，和普通离心泵相比，同功率规格下它能输出更高的扬程，对安装空间的占用也更紧凑，很多独栋住宅自吸供水、小型设备循环冷却的场景都会选用这类结构的泵型。做这个三维结构的时候，最先要敲定的是动力端和水力端的连接边界，也就是电机和泵体的配合止口尺寸，这部分直接决定了整机的安装同轴度，要是止口配合公差留得不合理，后续装配很容易出现叶轮扫膛、轴承偏磨的问题，建模的时候先把电机的输出轴轴径、轴伸长度、连接法兰的安装孔位这些边界定死，再反过来匹配泵体的连接腔结构，避免后续出现装配干涉。

　　水力部分的核心是叶轮和流道的配合，这个模型里的叶轮是外缘带径向小叶片的圆盘结构，和离心泵的闭式叶轮完全不同，建模的时候要注意叶片和泵体环形流道的间隙控制，间隙太大的话会造成流体在流道内的回流损失，直接拉低泵的水力效率，间隙太小又会因为加工、装配的公差累积造成运转碰擦，所以在三维建模阶段就要把这个间隙的公差带考虑进去，给后续的零件加工留足合理的余量。泵体的流道是环形的闭式结构，建模的时候要顺着叶片的运动轨迹做流道的顺滑过渡，不能出现直角或者突变的截面，不然流体在流道里做旋涡运动的时候会产生局部的涡流损失，不仅会降低效率，还会带来额外的运转噪音。进出口的位置设计也结合了实际安装的需求，进水口设置在泵体前端的轴向位置，出水口设置在泵体上部的径向位置，这样的布局既符合自吸泵的气液分离流向逻辑，也能适配多数现场管路的安装走向，不用额外做太多的管路转接。泵盖部分的设计要兼顾密封和检修的便利性，和泵体配合的端面做了密封槽的结构，用来放置O型密封圈，避免高压工况下的液体渗漏，同时泵盖上预留了注水螺塞的位置，首次启动前可以通过这个位置向泵腔内注引水，满足自吸启动的要求。电机部分选用的是标准的卧式异步电机结构，建模的时候把电机的散热筋、接线盒、端盖这些细节都做了还原，散热筋的排布方向顺着电机的轴向，和实际产品的散热方向一致，接线盒的位置设置在电机顶部，方便现场的电气接线操作，也能避免管路渗漏的液体滴到接线端子上造成安全隐患。整机的安装脚是和泵体、电机端盖一体配合的结构，建模的时候统一了安装脚的底面平面度，安装孔的孔距按照常用的同规格泵型的安装尺寸做了匹配，用户选型替换的时候不用重新做安装基础的改造，直接替换原有设备就能完成安装。

　　做结构校验的时候，特意做了整机的干涉检查，确认叶轮在运转范围内和泵体、泵盖都没有干涉，电机轴和泵腔的机械密封位置的配合尺寸也符合标准密封件的安装要求，机械密封的安装腔尺寸留足了密封件的压缩量，既不会因为压缩量太大造成密封件过快磨损，也不会因为压缩量不够出现渗漏。另外在泵体的最低位置预留了放水螺塞的结构，冬季停机的时候可以通过这个螺塞把泵腔内的存水放干净，避免低温结冰冻裂泵体，这个细节是很多现场使用场景里必须考虑的，要是建模的时候漏掉这个结构，后续实际生产的产品就会存在使用上的缺陷。

　　从整机的外形尺寸来看，整体长度控制在同功率离心泵的三分之二左右，径向尺寸也更紧凑，适合安装在空间比较局促的设备间或者壁挂式供水场景里，整机的重心落在安装脚的支撑范围内，运转的时候的稳定性更好，不会因为重心偏移产生额外的振动。流道的建模过程中，特意把叶片的数量、叶片的倾角都按照实际成熟产品的参数做了还原，保证流体在流道内可以反复获得能量，实现小流量下的高扬程输出，和容积式泵相比，这种结构的旋涡泵结构更简单，零件数量更少，后续的维护成本也更低，不需要复杂的配气或者阀组结构，日常使用只需要定期检查机械密封的渗漏情况和轴承的润滑情况就可以。
