工业无损检测用射线机设备结构设计

　　射线机设备核心应用场景覆盖工业制造全链路的质量检测环节，在压力容器制造现场，需要对筒体环缝、纵缝的内部焊接缺陷进行排查，这类场景下设备需要适配现场复杂的作业空间，既要满足厚壁工件的穿透检测要求，也要兼顾现场移动转运的便利性；在长输管线野外施工段，爬行式射线检测设备可以深入管道内部，完成环向焊缝的逐段检测，避免外部架设设备的空间限制；在车间固定检测工位，固定式射线机搭配工件输送工装，可以完成批量中小工件的自动化探伤作业，检测效率适配流水线生产节拍。

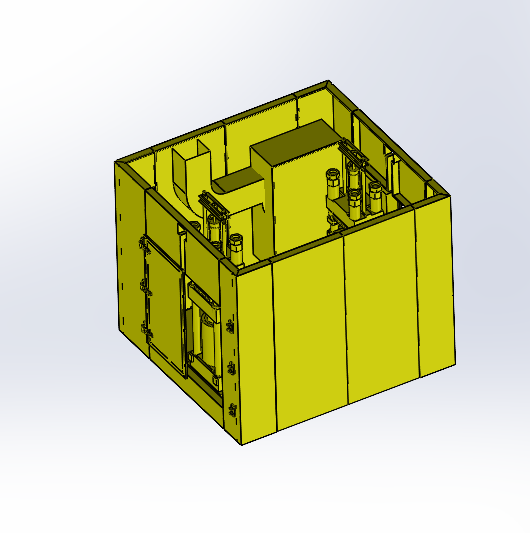

　　在医疗领域的放射诊断场景之外，工业场景的射线检测设备更侧重防护结构的可靠性与检测精度的稳定性，核心用途是在不破坏被测工件结构完整性的前提下，识别工件内部的气孔、夹渣、未焊透、裂纹等隐蔽缺陷，为工件的质量判定提供直观的影像依据，避免带缺陷工件流入后续装配环节引发安全事故。从功能特性来看，这套设备采用一体化集成式箱体结构，将射线发生模块、控制模块、冷却模块、行走驱动模块全部整合在防护壳体内部，避免外部作业环境的粉尘、水汽侵入核心部件，适配车间、野外工地等多场景的作业环境；设备底部配置的双组行走轮组，可以适配平面工位的移动需求，也可搭配轨道实现固定路径的自动巡检，轮组的安装位置经过重心校核，确保设备移动过程中不会出现侧翻风险，行走驱动模块预留了外接控制接口，可对接自动化产线的控制系统，实现检测流程的无人化运行。设计过程中首先围绕射线防护要求开展结构布局，核心射线源模块布置在箱体中心位置，外围采用铅层复合防护结构，确保设备运行时外部辐射剂量符合工业卫生标准，避免对作业人员造成辐射伤害；控制模块与冷却模块分置射线源两侧，通过隔热隔板与射线源区域分隔，避免射线源工作时产生的热量影响控制元件的运行稳定性，冷却回路采用循环风冷+局部导热的结构，无需外接复杂的冷却管路，降低设备现场部署的配套要求。

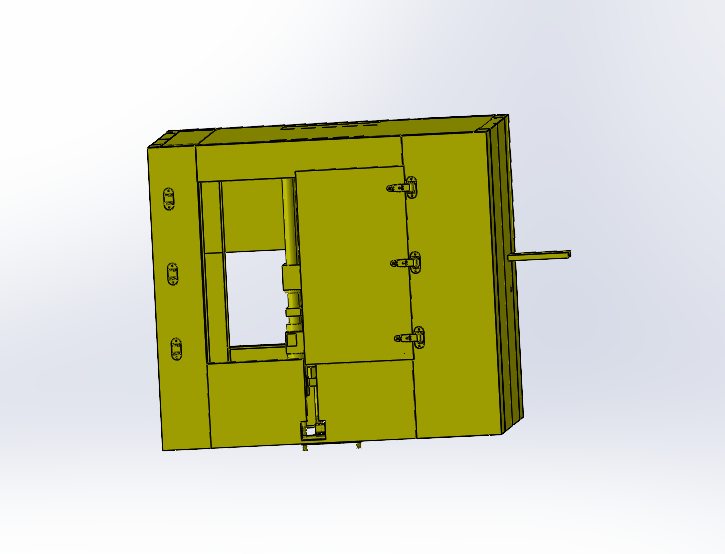

　　设备的外形尺寸适配常规工业车间的通道宽度，整体外廓没有突出的尖锐结构，转运过程中不会与周边设备、墙体发生剐蹭，安装边界方面，设备底部预留了标准的地脚安装孔位，固定工位部署时可通过膨胀螺栓直接固定在混凝土地面上，移动使用时可搭配配套的转运推车，推车的承载台面设置有定位卡槽，与设备底部的定位凸台匹配，避免转运过程中设备出现滑移；设备侧面预留的接线接口全部采用下沉式设计，接口外侧配置防护盖板，闲置时盖板闭合可实现接口的防尘防水，接线时线缆接头插入后可通过盖板上的密封胶圈实现线缆处的防护，避免现场作业时水淋、粉尘进入接口造成接触不良。

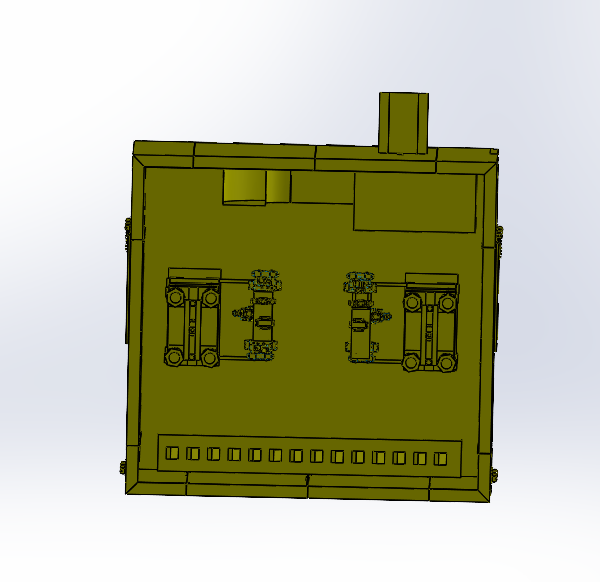

　　设备正面的操作面板区域采用倾斜式布局，作业人员站立操作时无需过度弯腰即可完成参数调整与开关操作，面板上的按钮、指示灯布局按照操作频率排序，高频操作的启动、急停按钮布置在最易触碰的位置，状态指示灯对应不同的运行状态，作业人员可远距离快速识别设备当前运行状态；设备顶部的吊装接口采用内嵌式设计，吊装时吊具连接后不会突出设备顶面，设备堆叠存放时不会互相干涉，吊装接口的承载能力经过强度校核，可满足整台设备的安全吊装需求。针对野外作业场景，设备的壳体采用加厚钢板焊接成型，边角位置设置有防撞包角，转运过程中发生轻微碰撞时不会造成壳体变形，也不会损伤内部的核心模块；设备内部的走线全部采用线槽固定，线束与运动部件之间预留足够的安全间隙，避免长期运行过程中线束被磨损造成线路故障，所有内部模块均采用快拆式安装结构，现场出现故障时可快速更换对应模块，无需整台设备返厂维修，降低设备的停机维护时间。
