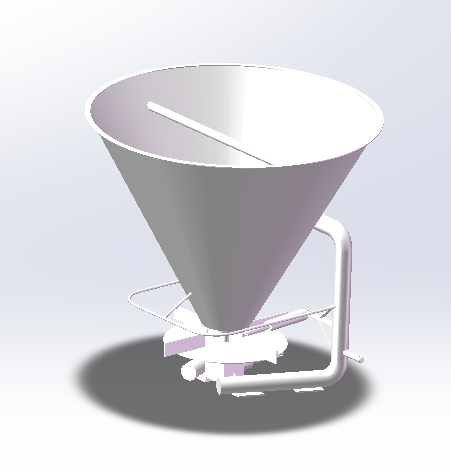

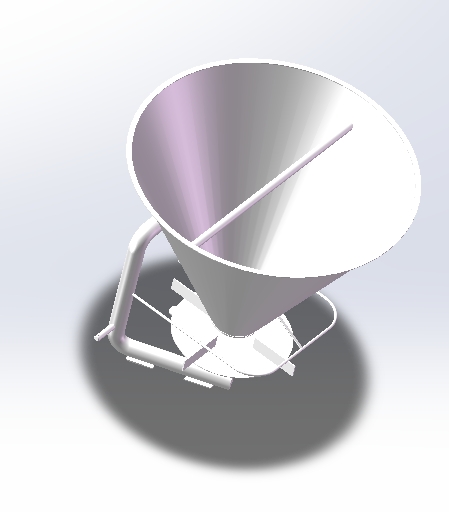

小型农用肥料喷洒作业设备结构

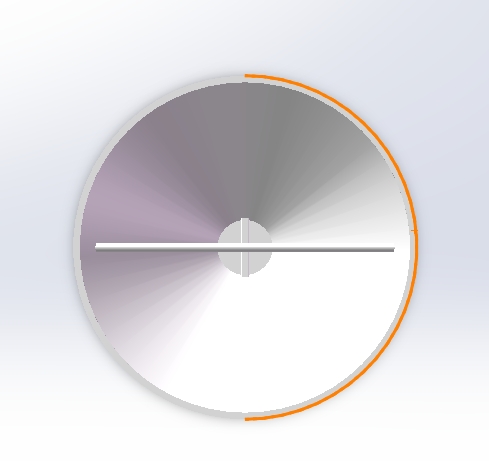

　　从实际作业逻辑来看，这类设备的核心功能是将颗粒状、粉状肥料均匀抛洒到目标地块表层，替代人工撒施过程中出现的施肥量不均、局部肥量过高烧苗、肥量不足作物长势差的问题，设备的抛洒盘是核心作业部件，本次设计的抛洒盘采用圆盘式离心抛洒结构，盘面做了径向导料棱设计，当肥料从中心落料口落到高速旋转的盘面上时，会顺着导料棱向盘面边缘滑动，在离心力作用下沿切线方向抛出，导料棱的倾斜角度直接决定肥料的抛洒幅宽，角度偏大时抛洒距离远但幅宽内肥量分布中间稀边缘密，角度偏小时抛洒距离近但肥量集中在设备周边，设计时经过多轮参数调整，将导料棱与盘面径向的夹角控制在12度到15度区间，配合盘面边缘的弧形挡边修正抛射轨迹，能保证幅宽范围内的肥量偏差控制在8%以内，满足小规模种植的精准施肥要求。在丘陵地块、家庭农场、园艺种植区这类不适合大型撒肥机通行的作业场景里，小型肥料喷洒设备是提升施肥效率、降低人工劳作强度的核心机具，这类设备的三维结构设计需要兼顾作业覆盖范围、出料均匀度、安装适配性多方面的工程需求，不能照搬大型撒肥设备的结构逻辑。

　　设备的动力输入接口设计在抛洒盘中心下方，采用标准六方轴连接结构，既可以适配小型手扶拖拉机的后动力输出轴，也能搭配独立的汽油动力单元、电动驱动模块使用，安装边界上，抛洒盘的整体直径控制在600mm，整机安装后距离地面的作业高度在400mm到600mm区间可调节，高度调节结构采用套管式销孔定位，不需要额外工具就能快速调整，适配不同作物生长期的作业高度需求，比如苗期作业时降低高度避免肥料飘落到作物叶面上造成肥害，成株期作业时适当提升高度扩大单趟作业幅宽。

　　落料控制结构设计在抛洒盘正上方，采用插板式开度调节结构，开度范围从0到50mm无级调整，对应不同的肥料出料量，适配尿素、复合肥、有机肥颗粒等不同流动性的肥料品类，针对粉状肥料容易结拱堵料的问题，落料口位置设计了小型的振动拨料齿，随抛洒盘同步转动，持续扰动落料口附近的肥料，避免长时间作业出现堵料断料的情况。从结构可靠性角度考虑，抛洒盘采用轻量化的工程塑料与金属嵌件结合的设计，盘面主体用耐磨改性聚丙烯材质，降低旋转过程中的动不平衡量，中心与动力轴连接的位置镶嵌金属轴套，避免长期旋转磨损轴孔导致的同心度偏差，盘面边缘的橙色标识圈既是安全警示结构，也能在作业时直观观察抛洒盘的旋转状态，及时发现转速异常、卡滞等问题。

　　设备的整体安装支架采用标准化的挂接结构，挂接孔位匹配多数小型农用机具的后挂接尺寸，不需要额外改装就能快速挂载，整机旋转部件做了全周的安全防护间隙设计，抛洒盘外围与固定支架的间隙控制在15mm以上，避免作业过程中杂草、秸秆卷入旋转部件造成卡滞。在实际作业适配性上，这类小型喷洒设备的单趟作业幅宽能达到4米到6米，作业速度控制在每小时3公里到5公里时，每小时作业面积能覆盖20亩左右，完全满足小规模种植户、园艺管护场景的施肥需求，相比人工撒肥效率提升6倍以上，同时能精准控制施肥量，减少肥料的无效浪费，降低农业生产的投入成本。设计过程中也充分考虑了设备的维护便捷性，抛洒盘与动力轴的连接采用快拆锁销结构，不需要专用工具就能快速拆下盘面，清理残留的肥料、杂物，落料调节插板也采用抽拉式设计，磨损后可以快速更换，不需要拆解整个机架结构，降低日常维护的难度。
