电助力自行车中置力矩驱动助力结构

日常通勤场景里的电助力自行车，核心差异就集中在这套中置助力结构的匹配度上——和轮毂电机直接驱动车轮的逻辑不同，这套结构直接整合在五通位置，和传统自行车的曲柄传动链路完全同轴，不会额外增加轮端转动惯量，不管是平路巡航还是爬坡发力，骑行的脚感都更接近传统人力自行车，不会出现电机动力突兀介入的闯动感。

从实际使用场景来看，这套结构适配的是城市通勤、近郊休闲骑行的主流电助力车型，尤其是需要兼顾人力骑行和电助力切换的使用需求：当骑行者踩踏曲柄时，集成在结构内部的力矩感应单元会实时捕捉踩踏的扭矩变化、踏频速率，把信号传递给配套的控制器，再由控制器输出匹配的动力给驱动电机，动力通过同轴的传动结构直接叠加在人力输出的扭矩上，不会出现动力和踩踏节奏脱节的问题。哪怕是电池耗尽切换到纯人力骑行模式，这套结构的内部传动阻尼也远小于轮毂电机方案，不会出现明显的拖脚感。

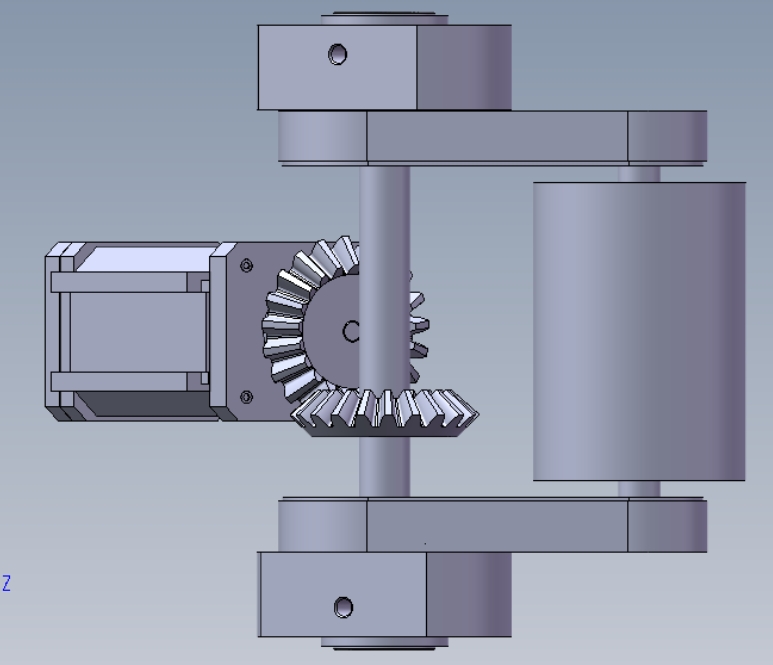

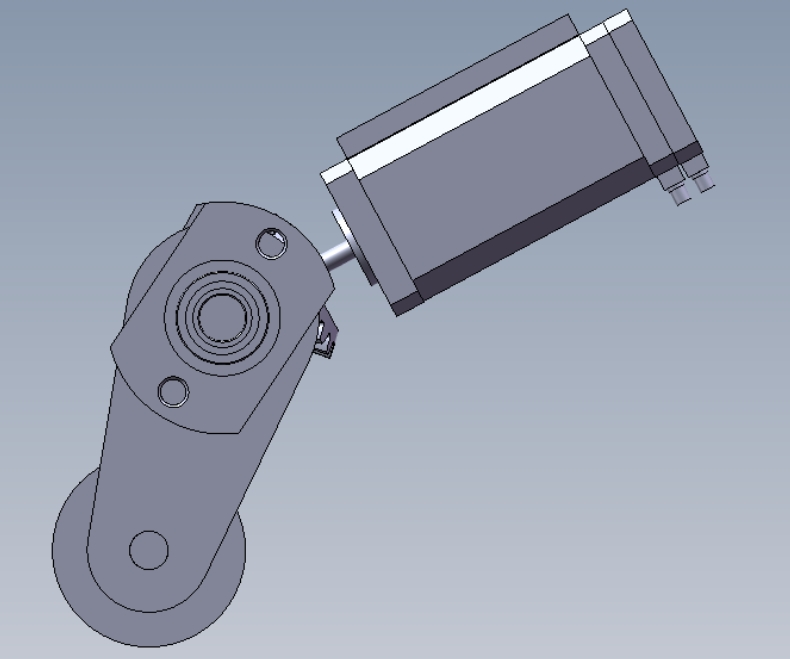

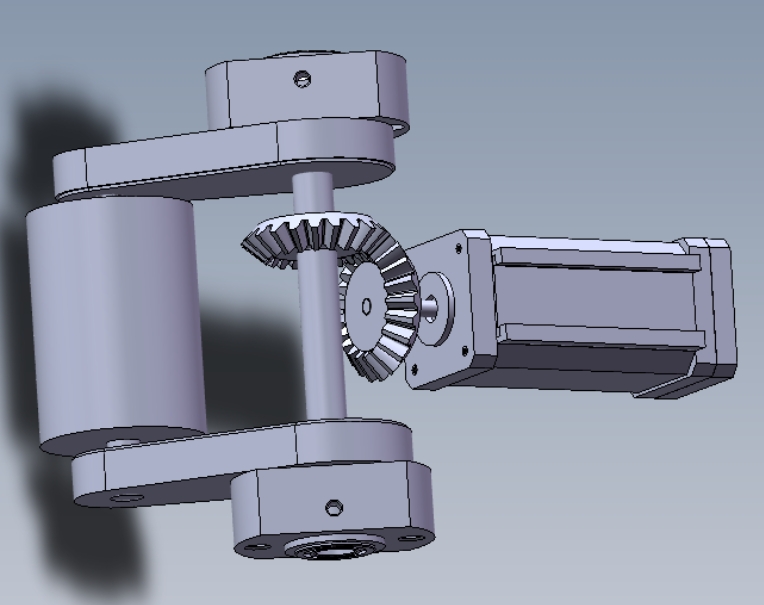

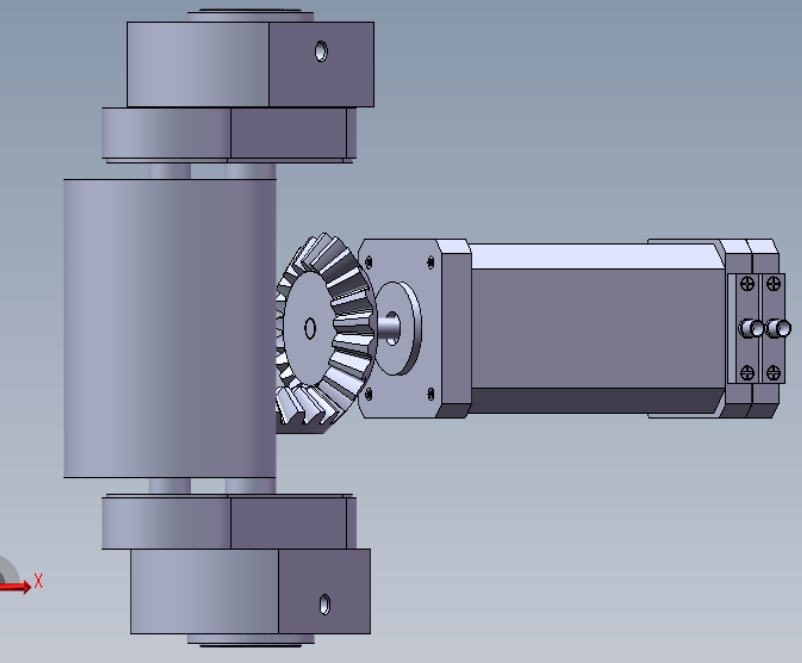

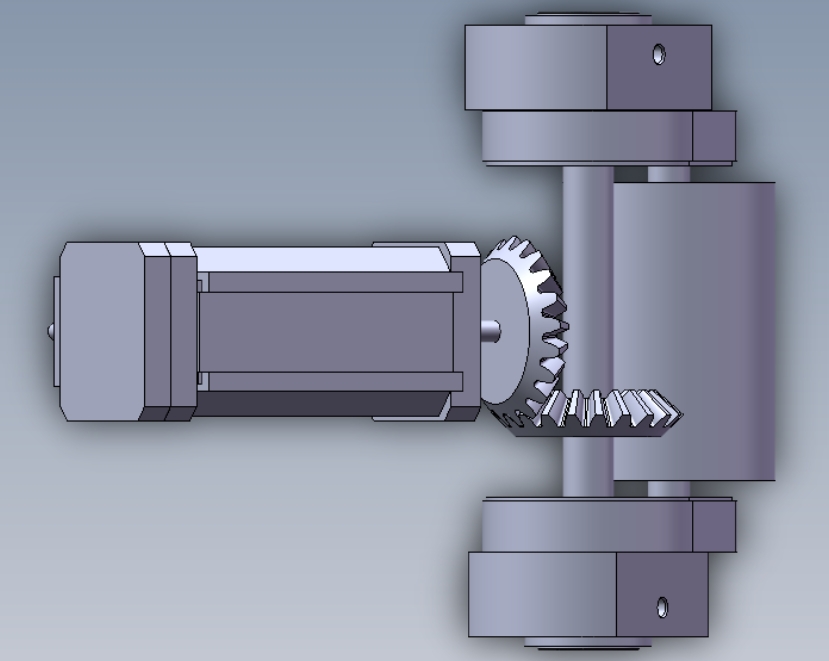

做这套结构的三维设计时，首先要卡准的就是传统自行车五通的安装边界：不同规格的自行车五通宽度有68mm、73mm两种主流尺寸，安装轴的同轴度公差必须控制在0.02mm以内，否则长期踩踏受力会出现偏磨，直接影响轴承和传感单元的使用寿命。结构的外形轮廓做了斜切收窄处理，靠近车架下管的位置预留了足够的走线空间，不会和车架的焊接部位、碟刹走线的固定座产生干涉，同时整体重心尽量贴近五通的轴心位置，避免抬高整车重心影响过弯的操控稳定性。

功能设计上，这套结构把力矩传感单元、减速齿轮组、驱动电机做了同轴整合，没有额外的外置传动部件，外壳采用一体化的密封结构，防护等级可以满足日常雨天骑行的需求，不会因为路面溅水、灰尘侵入导致传感信号失准或者齿轮磨损。传感单元采用应变片式的感应方案，相比扭簧式的传感结构，信号采集的延迟可以控制在10ms以内，踩踏发力的瞬间电机就能同步输出助力，不会出现踩空半圈动力才跟上的滞后感。电机的输出轴和曲柄轴之间通过行星减速结构传递扭矩，既可以把电机的高转速低扭矩输出转换成适合骑行的低转速大扭矩，又能把整体结构的径向尺寸控制在合理范围内，不会因为结构体积过大影响脚踏的回转空间，避免骑行时脚跟碰到电机外壳的问题。

安装接口的设计上，这套结构兼容标准的方孔曲柄安装位，也可以根据车型需求替换成花键接口，不需要对传统自行车的车架做额外的改型，只要五通尺寸匹配就可以直接安装，降低了整车厂的适配成本。结构的固定方式采用两侧锁环锁紧的结构，和传统中轴的安装逻辑一致，整车装配时不需要特殊的专用工具，常规的自行车维修工具就可以完成拆装维护。出线位置做在结构的上侧，紧贴车架下管的位置，既可以避免走线外露影响整车美观度，也能减少骑行过程中泥水对线束的侵蚀。

从结构受力的角度考虑，设计时把主要的受力承载部件都布置在靠近轴承支撑的位置，力矩传感单元直接贴合在曲柄轴的受力形变区域，采集的信号不会因为传动间隙出现偏差，同时电机的定子和转子采用同轴布置，运转时的振动可以控制在很小的范围内，不会出现骑行过程中脚麻的共振问题。外壳的加强筋布置在安装锁环的受力位置，避免长期踩踏受力导致外壳变形，影响内部齿轮和轴承的配合精度。
