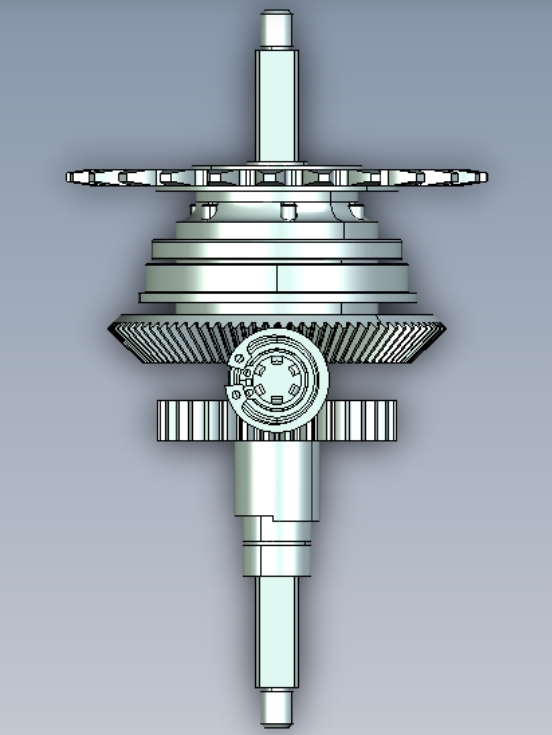

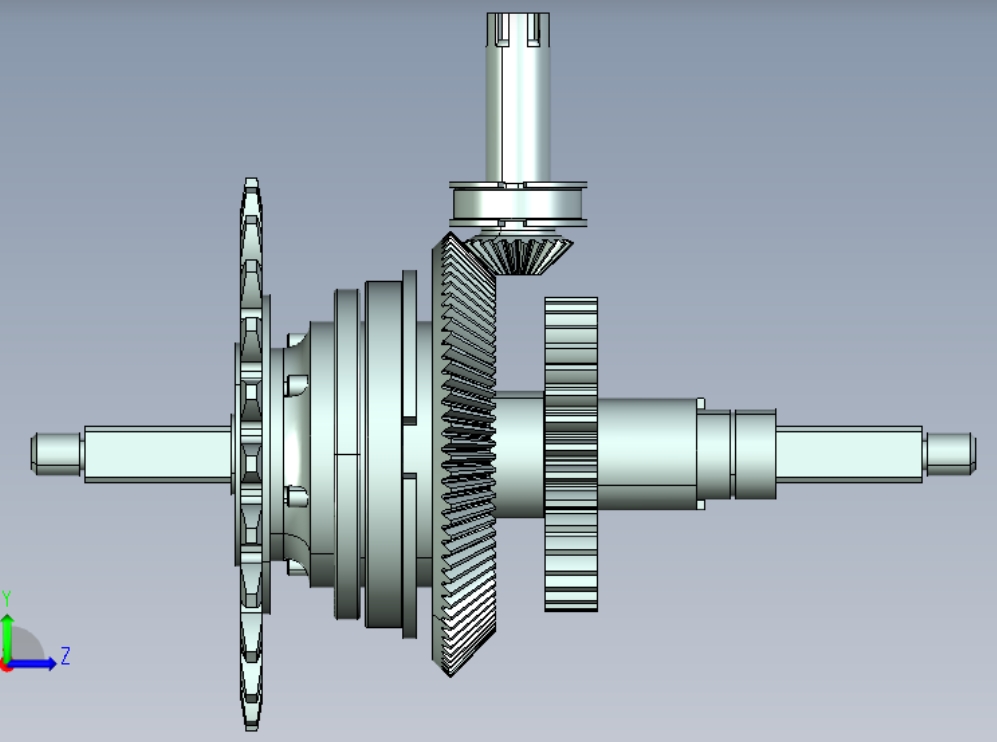

快拆式自行车助力传动棘轮结构设计

　　日常通勤、户外骑行场景中，轮组拆装效率一直是影响骑行体验的关键细节，传统轮组固定需要借助扳手等工具拧松锁紧螺母，遇到爆胎换胎、车辆收纳运输的情况，往往要耗费不少时间在拆装环节，而助力自行车的传动结构还要兼顾动力传递的可靠性，快拆自行车助力结构正是针对这两类需求整合设计的部件。从结构功能来看，这套结构核心分为两个功能模块，一是轮组快拆锁紧模块，二是助力动力传递的棘轮啮合模块。快拆模块的核心是偏心锁紧原理，快拆杆一端加工有标准螺纹，与轴端的锁紧螺母配合，另一端连接带偏心凸轮结构的手柄，当手柄扳动到锁紧位置时，偏心轮的行程会拉动快拆杆产生轴向拉力，将花鼓与车架前叉/后叉的安装位牢牢压紧，不需要额外工具，只需要扳动手柄就能完成轮组的锁紧与松脱，相比传统螺母锁紧结构，拆装效率能提升80%以上，尤其适合长途骑行中应急换胎、折叠车快速收纳的场景。

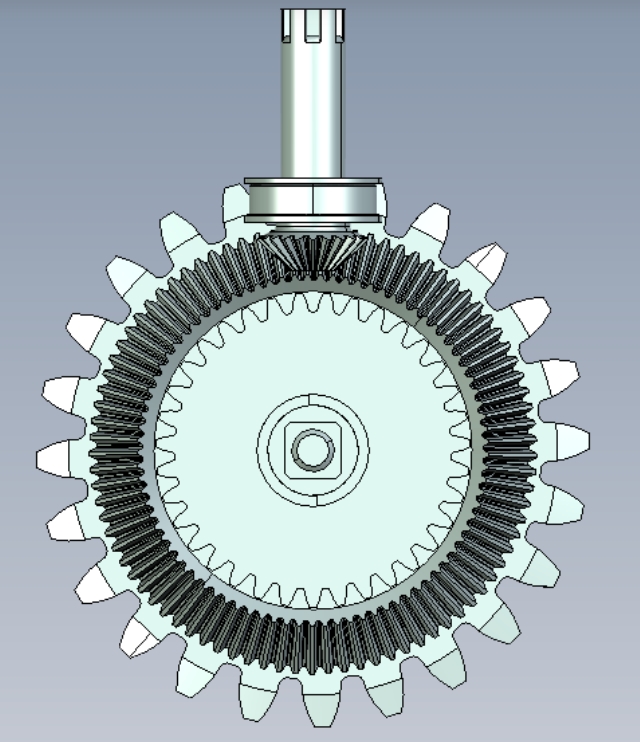

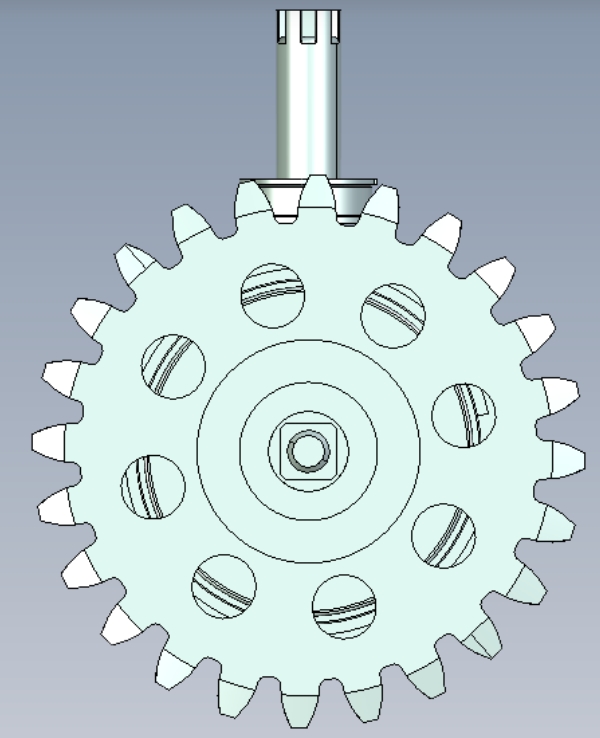

　　而助力传动的棘轮部分，是这套结构区别于普通快拆杆的核心，带齿的棘轮盘与助力电机的输出端啮合，轮组正常骑行时，棘轮的单向啮合特性可以保证脚踏动力不会反向带动电机，减少不必要的传动阻力，当助力系统启动时，电机输出的扭矩通过棘轮齿传递到轮组轴芯，为骑行提供额外的动力辅助，齿形的设计经过受力校核，每个齿的啮合面都做了圆弧过渡处理，避免应力集中导致的齿面崩裂，盘面上均匀分布的多个减重孔，在保证结构强度的前提下尽可能降低了旋转件的重量，减少骑行过程中的转动惯量，让动力响应更灵敏。

　　从安装边界来看，这套结构的轴芯直径与常规山地车、通勤助力车的花鼓安装孔径匹配，棘轮盘的外径控制在常规花鼓齿盘的兼容尺寸范围内，不需要对现有车架的安装开档尺寸做修改就能直接替换安装，快拆杆的长度覆盖市面上主流的前叉、后叉开档宽度，手柄的折叠角度做了限位设计，锁紧后手柄贴合叉腿位置，不会在骑行过程中因为颠簸出现松脱，也不会突出过多造成剐蹭。设计过程中首先考虑的是快拆结构的锁紧可靠性，偏心凸轮的锁紧行程经过反复测算，既保证扳动手柄时的阻尼感适中，不会因为太紧导致扳动费力，也不会因为太松出现锁紧力不足轮组晃动的问题，棘轮部分的齿形角度选择了常用的单向棘轮啮合角度，保证啮合过程中不会出现打滑，同时分离时的阻力足够小，不会出现助力退出后卡滞的问题。

　　盘面上的减重孔位置也经过受力仿真验证，避开了扭矩传递的主要受力路径，不会因为开孔导致盘体在大扭矩输出下出现变形，轴芯与棘轮盘的配合采用方孔定位，相比圆孔配合能传递更大的扭矩，避免长期使用后出现配合间隙导致的传动异响。在实际应用中，这套结构既可以用于普通民用通勤自行车的快拆轮组改装，也可以适配后驱式助力自行车的动力传递需求，快拆结构的特性让用户不需要专业工具就能完成轮组的拆装维护，棘轮的单向传动特性兼顾了纯人力骑行的低阻力和助力模式下的动力传递效率，相比传统的螺母锁紧轮组加独立助力齿轮的结构，这套整合式设计减少了零部件数量，降低了安装复杂度，同时整体重量更轻，符合自行车部件轻量化的设计趋势。结构的表面处理也考虑了户外骑行的使用环境，金属部件都做了防锈镀层处理，棘轮齿面做了淬火硬化处理，提升耐磨性能，延长使用寿命，快拆手柄的接触位置做了防滑纹理，即使手上沾有水或者泥沙，也能轻松扳动手柄完成锁紧或松脱操作。
