绕线机配套自动剪线执行组件结构

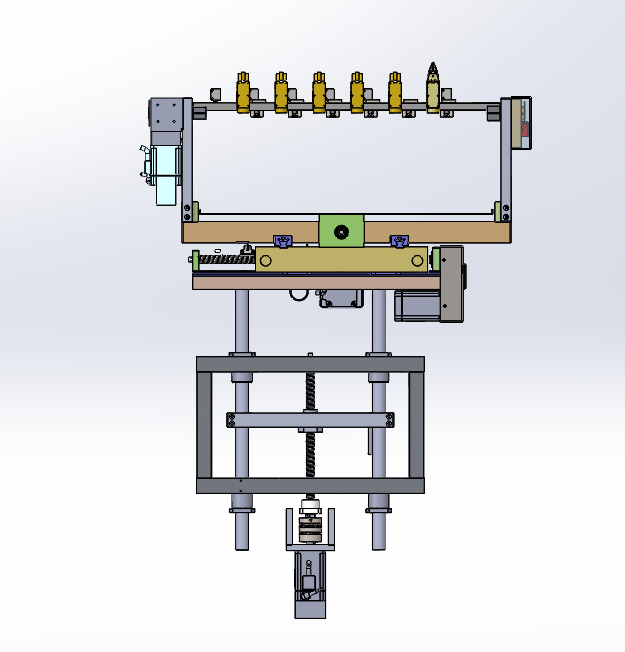

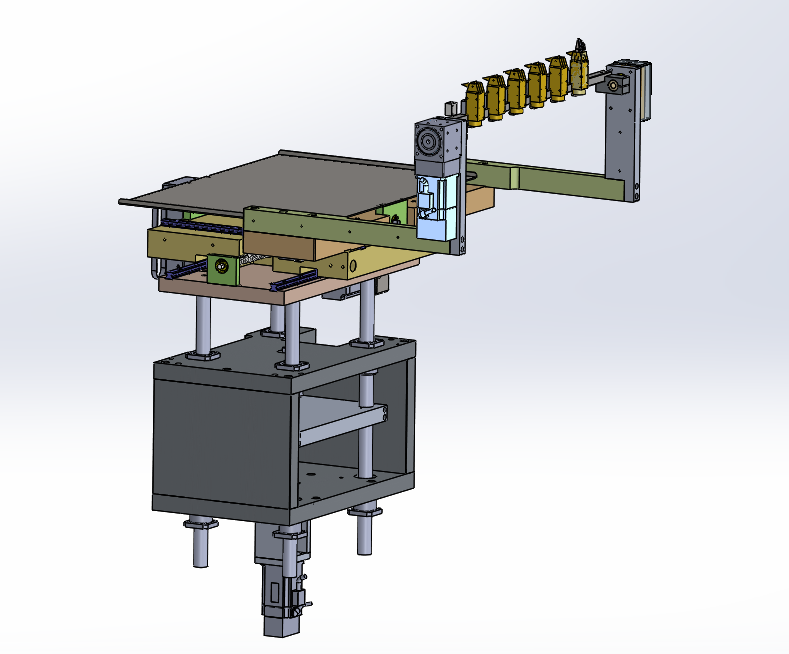

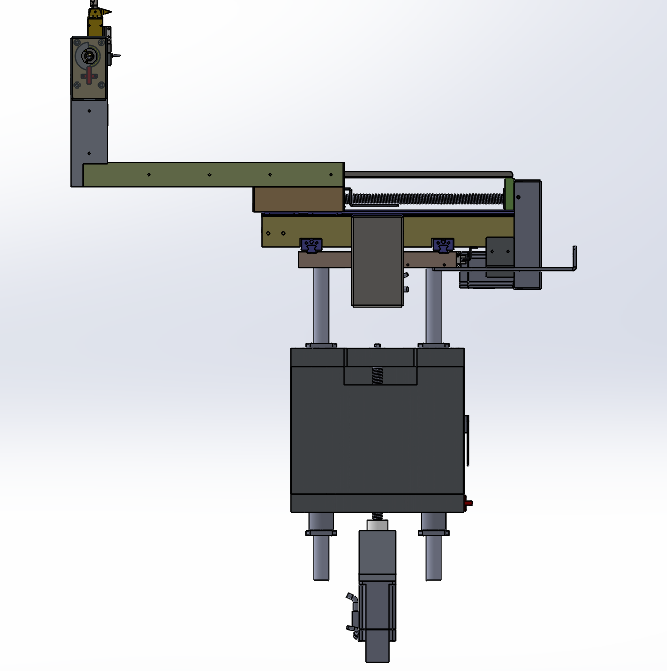

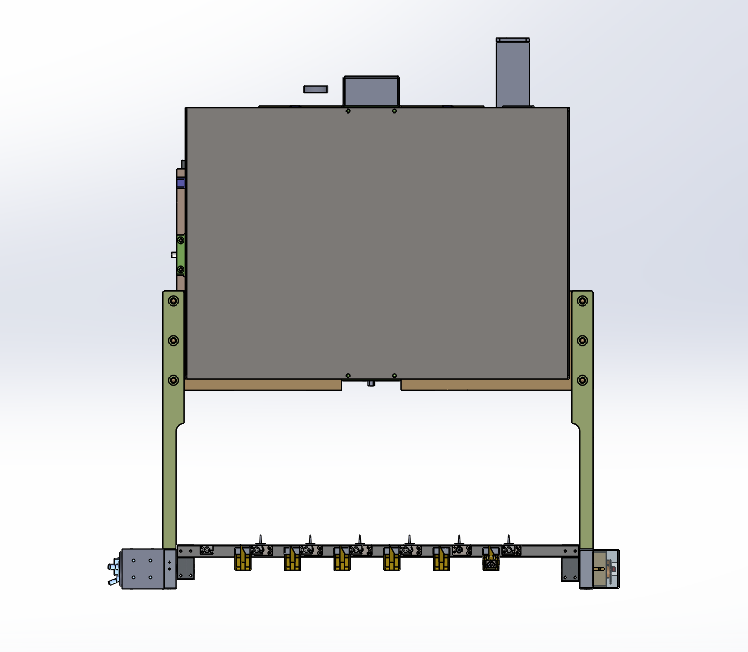

　　在电子线圈、电机定子、变压器绕组等批量绕制生产场景中，线材定长裁切、尾线处理是绕制工序里直接影响产品一致性与生产节拍的关键环节，这套剪线组件就是专门适配多轴绕线设备的末端执行单元，直接安装在绕线机的工位侧方机架上，配合绕线主轴的转动、排线杆的走位完成工序内的自动剪线动作，无需人工介入裁切，能适配漆包线、多股绞合线等常见绕制线材的裁切需求。从结构布局来看，整套组件采用分层堆叠的安装逻辑，最下方的双层箱式安装座是整个组件的承载基准，座体上预留的四根导向立柱既承担上层结构的支撑作用，也为纵向驱动的升降动作提供导向基准，安装座底部伸出的定位轴可直接插入绕线机机架面板的预装定位孔，配合侧边的锁紧螺钉就能完成快速固定，安装座的横向边界控制在220mm以内，纵向伸出长度不超过380mm，不会占用绕线工位过多的操作空间，也不会和绕线主轴、夹线治具产生运动干涉。纵向驱动组件固定在机架面板上方的安装层，采用线性导轨搭配气缸驱动的结构，负责带动整个剪线执行端完成靠近/远离绕线工位的动作，行程设置为80mm，既保证剪线时刀头能精准到达线材裁切位置，退回时也能留出足够的上下料空间，避免工人上下料时碰到刀头造成安全隐患。横向驱动组件搭载在纵向驱动的滑台板上，采用同步带传动搭配线性导轨的结构，负责带动剪线机构沿排线方向做横向位移，适配多轴绕线机不同工位的剪线位置切换，横向行程覆盖150mm，可同时适配6个绕线工位的剪线需求，和图中上方排布的6组剪线执行头一一对应。

　　剪线机构是整套组件的核心功能单元，固定在横向驱动的滑台上，每个独立剪线头都包含剪线座底板、立板作为安装基体，上面集成了升降气缸、夹线气缸、切线气缸、脱压气缸四个独立执行气缸，分别对应不同的动作时序：当绕线工序完成设定圈数后，夹线气缸先动作带动夹线推杆推动夹线压块夹紧线材尾端，避免裁切时线材回缩导致线圈散线；随后切线气缸动作带动切线刀沿安装板的导向槽伸出，配合定刀完成线材的冲切，刀口间隙控制在0.02mm以内，保证切口平整无毛刺，不会出现漆包线裁切后铜丝分叉的问题；裁切完成后脱压气缸动作，带动脱压推杆推开压合的压线块，松开裁切后的线材尾端，随后升降气缸带动整个刀头组小幅抬升，配合横向驱动的位移移动到下一个待剪线工位，等待下一次动作指令。

　　整套结构的所有气动元件都采用侧装或者嵌入式安装的方式，气管沿立板侧边的走线槽排布，不会外露在运动路径上，避免长期运行过程中气管被运动部件磨损导致漏气。在设计细节上，剪线刀和夹线块都采用快拆式安装结构，通过侧面的紧定螺钉固定在安装座上，不需要拆解整个组件就能完成刀片更换或者夹块磨损后的维护，刀片采用硬质合金材质，正常生产工况下使用寿命可达30万次以上，减少日常维护的频次。所有滑动配合面都预留了润滑脂注油孔，定期注油就能保证导轨和气缸导杆的运行顺畅，避免长期运行出现卡滞。组件的所有安装基准面都做了铣平处理，平面度控制在0.05mm以内，保证安装后驱动滑台的运行平行度，避免出现刀头对位偏差导致剪不断线或者夹线错位的问题。

　　从实际应用的适配性来看，这套组件可以直接替换传统绕线机上的手动剪线机构，也可以作为非标绕线设备的标准功能模块进行集成，不需要对原有设备的机架做大规模改造，只需要匹配对应的气路控制信号和工位位置参数就能投入使用，相比单工位独立剪线的结构，这种集成多刀头的横向移动剪线结构能大幅减少单台设备的气缸使用数量，降低设备制造成本的同时也减少了故障点，适合在中小型线圈加工企业的批量绕线生产线上推广使用，能有效提升绕线工序的自动化程度，减少人工剪线带来的品质不稳定问题，单套组件配合多轴绕线机运行时，可将单工位的剪线动作时间控制在0.8秒以内，完全匹配高速绕线机的生产节拍，不会因为剪线工序拖慢整体生产效率。
