电子元件生产用自动插针设备结构

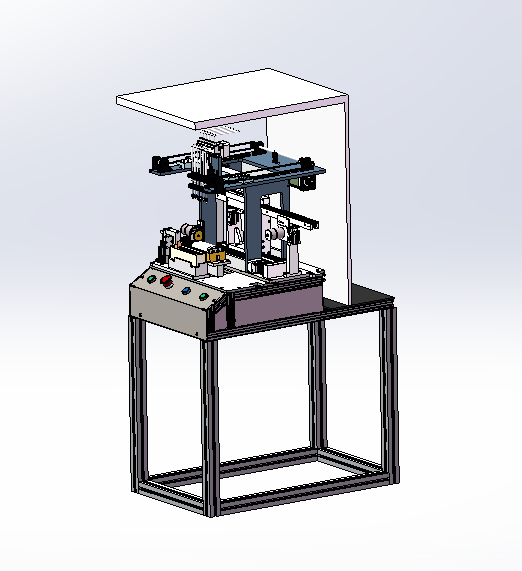

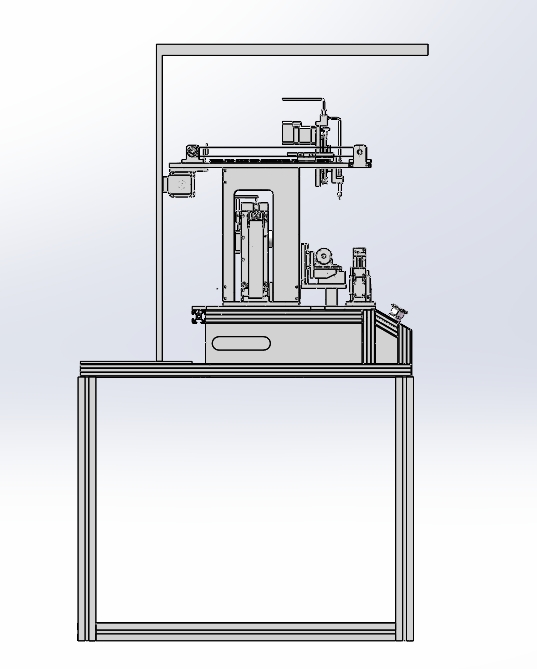

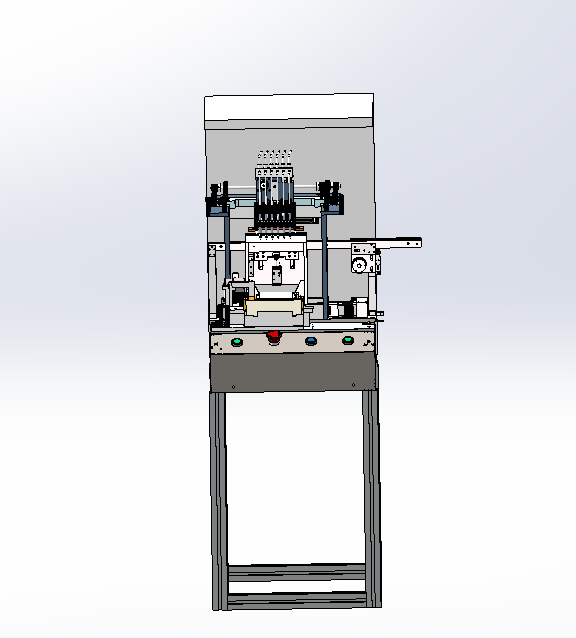

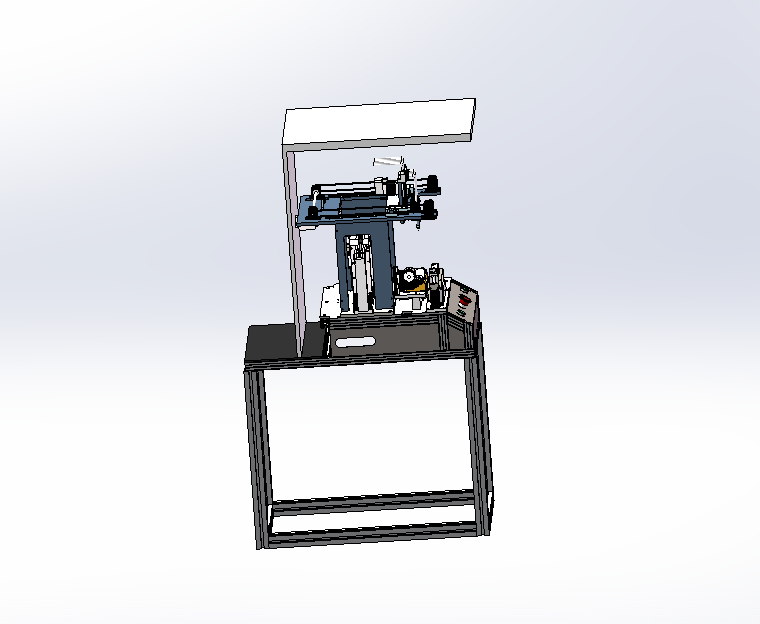

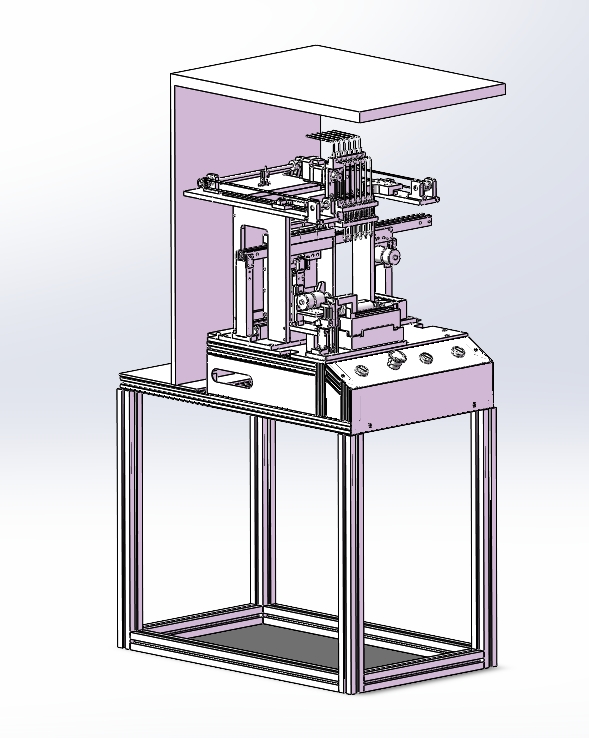

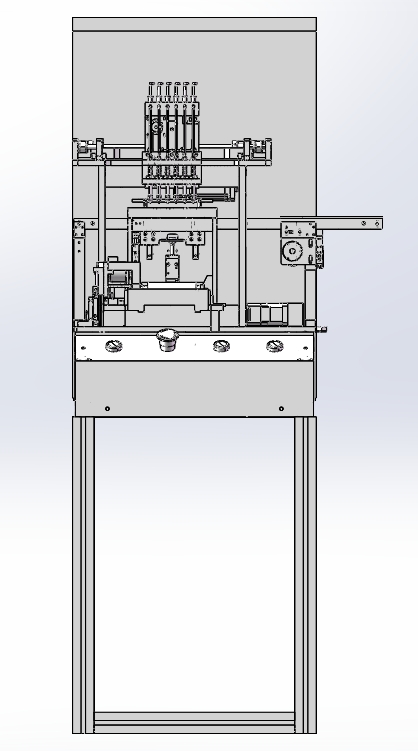

　　在电子元器件批量生产环节，高低频变压器、节能灯电感这类带小线圈骨架的产品，接线柱插装工序长期依赖人工操作时，很容易出现插装深度不一致、端子歪斜、绝缘基材被压裂的问题，人工逐件对位的效率瓶颈，也会直接限制整条产线的节拍，这款自动插针设备就是针对这类工序痛点开发的专用作业装置。从结构布局来看，设备采用分层式机架设计，底部是方管焊接成型的支撑框架，框架做了整体时效去应力处理，避免长期运行过程中因焊接应力释放导致的安装基准偏移，机架底部预留了M12规格的脚轮安装孔与可调支撑脚安装位，既可以满足车间内短距离移位的需求，也能在固定工位通过可调支撑脚调平，调平行程预留25mm，可适配车间地面±15mm以内的平整度误差，机架整体占地尺寸控制在长850mm、宽650mm、高1200mm范围内，不会占用过多产线侧边空间，适配现有电子组装产线的工位排布逻辑。

　　上部作业单元采用半包围式防护结构，顶部设置透明亚克力防护盖板，既可以观察内部插针作业状态，也能防止插针过程中端子崩溅飞出造成安全隐患，防护盖板采用快拆式铰链连接，日常清理维护时无需额外工具即可掀开。设备的核心作业模块分为端子供料单元、骨架定位工装、插针执行机构三个部分：骨架定位工装采用快换式设计，针对不同规格的线圈骨架，仅需更换定位型腔块即可完成换型，型腔块与安装底座采用锥销定位，重复定位精度控制在0.02mm以内，换型时间可压缩在10分钟以内，适配多品种小批量的生产需求；插针执行机构采用伺服驱动配合直线导轨导向，插针行程可通过参数灵活调整，插针压力设置了阈值反馈，当压力超过设定值时设备自动停机报警，避免插针力度过大压裂骨架绝缘基材，也能防止端子变形导致的后续焊接不良。

　　供料单元采用振动盘直振送料结构，端子排序后通过分料机构逐颗送至插针工位，分料位置设置光纤检测，缺料、叠料时自动触发停机信号，避免空插、多插的不良品流出。设备的操作面板设置在机架前侧斜面上，高度距离地面900mm，符合站立作业的人机工程学要求，面板上设置了启动、急停、复位按钮以及状态指示灯，操作逻辑简单，一线作业人员经过简单培训即可上手操作。从实际应用场景来看，这款设备可直接对接骨架上料工位与后续焊锡工位，无需对现有产线做大规模改造，插针工序的作业效率相比人工操作可提升4倍以上，插针位置一致性可控制在±0.05mm范围内，不良率可控制在千分之二以内，大幅降低人工操作的劳动强度与品质管控成本。

　　设计过程中重点考虑了长期运行的稳定性，所有运动副位置都设置了集中润滑注油点，日常维护时无需拆解结构即可完成润滑保养，电气线路全部采用拖链收纳，避免运动过程中线路磨损导致的故障，机架内部预留了电气元件安装腔，PLC、驱动器等元件分层安装在腔体内的安装板上，接线端子全部做了标识，后续故障排查与元件更换十分便捷。设备的气源接口设置在机架后侧下部，进气端配置了调压过滤阀，可适配车间0.5-0.7MPa的常规气源压力，无需额外配置高压气源，供电采用常规220V单相交流供电，无需专门布设工业三相电路，中小规模的电子加工厂也可直接投入使用。在插针动作逻辑设计上，设备采用分步动作流程：首先人工将待插针的线圈骨架放置在定位工装上，按下启动按钮后，定位工装自动夹紧并移动至插针工位，分料机构将单颗插针端子送至待插位置，插针机构按照设定的速度与压力将端子压入骨架的预设孔位，压装到位后压力传感器反馈信号，插针机构回退，定位工装松夹，作业人员取出完成插针的骨架即可进入下一循环，整个动作流程的节拍可根据骨架材质与端子规格灵活调整，针对硬质绝缘基材可适当降低插针速度，避免基材开裂，针对薄壁骨架可适当调整保压时间，确保端子插装到位无松动。
