三段式琴式工业操控作业台结构设计

在工业车间、生产线中控区域、设备配套操控场景中，这类三段式琴式操作台是一线操作人员与设备系统交互的核心载体，不同于普通立式电气柜的直立布局，琴式结构的倾斜操作面完全贴合操作人员坐姿作业的人体工学角度，长时间操作时无需持续抬臂或低头，能有效降低作业疲劳度。

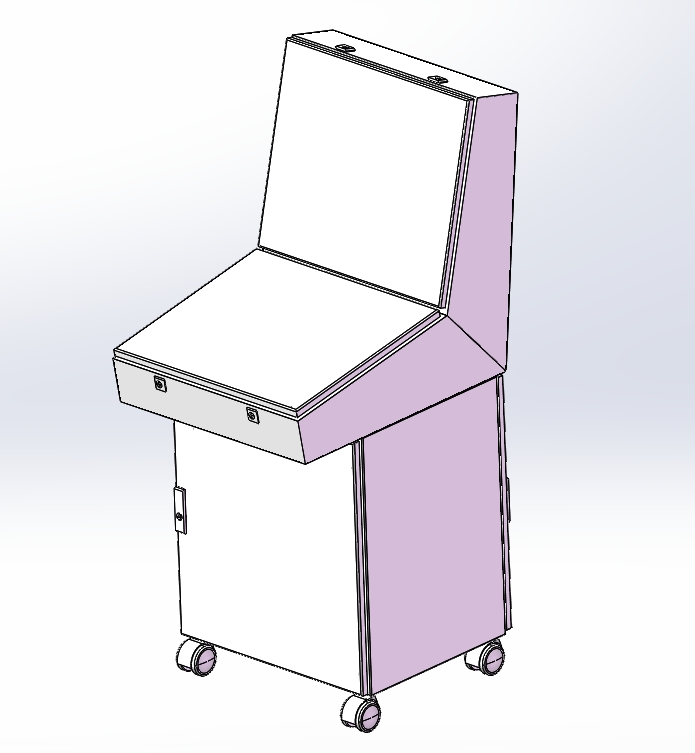

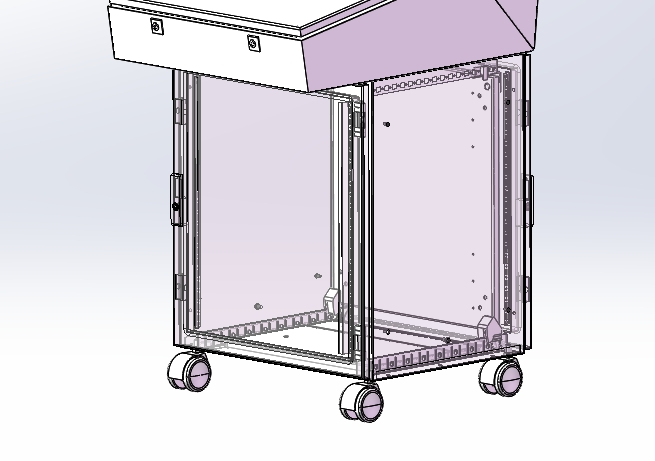

从结构组成来看，整套柜体分为下部电气舱、中部操作平台、上部显示面板安装区三个独立分段，各分段之间通过标准螺栓组实现刚性连接，既可以在厂内完成预装后整体运输，也能根据现场进场通道的尺寸限制拆分搬运，解决了窄通道、高层厂房中控室整柜进场困难的问题。下部电气舱作为整套设备的核心承载与电气安装空间，底部配置可调式支脚，可根据现场地面的平整度调节高度，单支脚调节行程覆盖0-30mm范围，即使地面存在5mm以内的倾斜度，也能通过支脚调整保证柜体整体水平，避免长期放置出现柜体变形、柜门卡滞的问题；电气舱侧面开设阵列式通风孔，孔位采用向内翻边的冲压工艺，既保证柜内电气元件工作时的自然通风散热，又能防止外部飞溅的水滴、灰尘直接落入柜内，防护等级可达IP30，满足普通工业车间的使用要求。

中部操作平台采用抽拉式托盘结构，托盘两侧配置三节式重载导轨，单轨额定承载可达25kg，完全满足键盘、操作按钮盒、临时放置检测工具的承重需求；托盘抽出后设置有限位挡块，避免抽拉过度导致托盘脱落，推入后可通过柜锁实现锁闭，非作业时段能防止无关人员触碰操作元件。操作平台的台面采用1.5mm厚冷轧钢板折弯成型，边缘做圆弧倒边处理，避免操作人员倚靠时被锐边划伤，台面上预留的标准安装孔位可直接布置急停按钮、启动旋钮、电位器等操作元件，孔位间距符合电气元件安装的通用规范，无需二次开孔即可完成常规元件的装配。

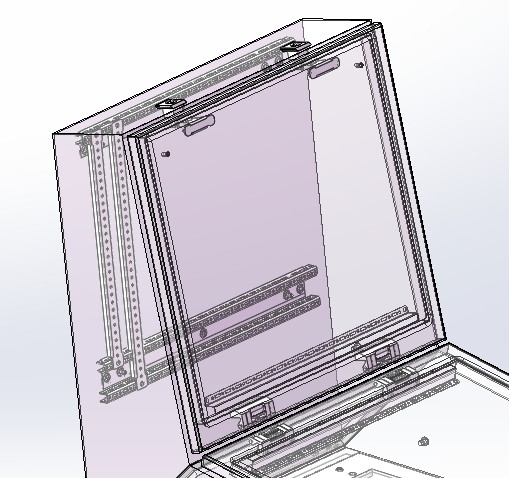

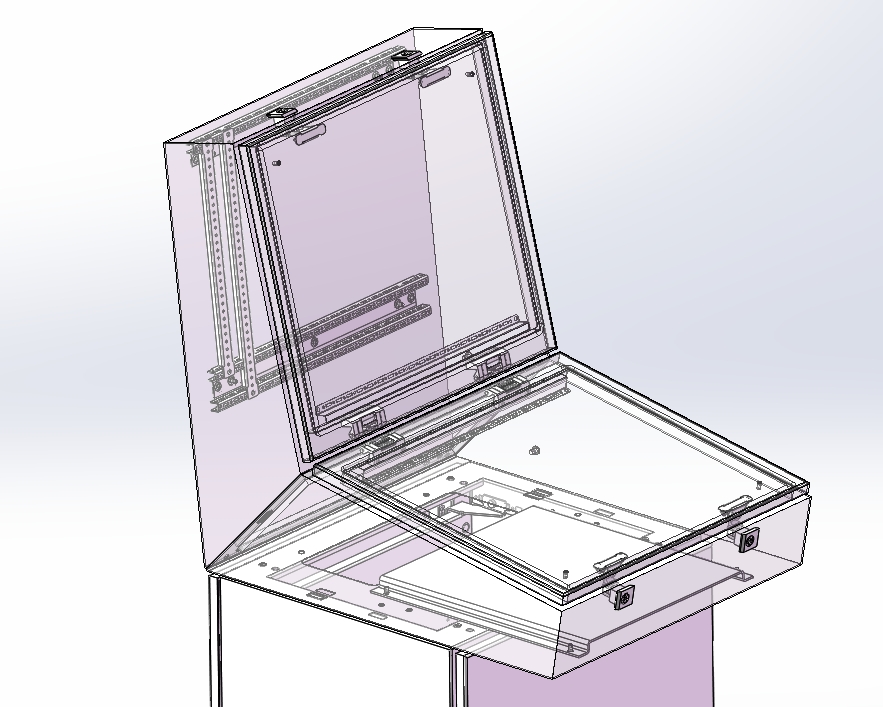

上部显示面板安装区采用倾斜式布局，倾斜角度设置为与水平面成75度夹角，操作人员坐姿状态下视线与面板基本垂直，观察显示数据时不会产生反光或视角偏差；面板外壳同样采用冷轧钢板折弯焊接成型，四周设置有密封胶条安装槽，装配后可实现面板区域与外部的防尘密封，内部预留的安装横梁可适配10-21寸工业显示屏、指示灯组、数显仪表的安装需求，横梁上的长圆孔设计可灵活调整元件安装位置，适配不同品牌、不同尺寸显示元件的安装要求。

柜门采用内嵌式安装结构，配套通用型柜锁，柜门与柜体之间设置有接地螺柱，可通过黄绿双色接地线实现柜门与柜体的等电位连接，避免静电积累或漏电时产生安全隐患；柜门内侧预留有走线槽安装位，可将柜内控制线、电源线规整布置在线槽内，避免线缆杂乱影响后期检修。整套柜体的安装边界需考虑操作人员的作业空间，柜体前方预留不小于800mm的操作距离，柜体后侧预留不小于600mm的检修空间，柜体总高度控制在1100-1300mm区间，宽度可根据实际操控需求扩展为单联、双联甚至多联结构，单联标准宽度为600mm，深度方向总尺寸为750mm，适配大多数工业中控场景的空间要求。

在设计思路上，这套结构优先考虑了加工工艺性与装配便捷性，所有钣金折弯件的折弯半径均采用板材厚度的1.5倍，避免折弯时出现板材开裂问题；焊接位置均采用二氧化碳气体保护焊，焊后打磨平整做喷塑处理，外观无明显焊痕；各连接位置的孔位均采用数控冲床加工，孔位精度控制在±0.1mm范围内，装配时无需二次扩孔即可实现精准对接。不同于定制化的异形操作台，这套三段式结构采用模块化设计思路，三个分段可单独生产备货，根据客户的不同需求组合搭配，比如不需要上部显示区的场景可直接拆除上段作为普通卧式操作台使用，需要增加电气安装空间的场景可在下段电气舱上方叠加扩展舱体，灵活适配不同行业的使用需求。在实际应用中，这类操作台广泛配套于自动化生产线、水处理设备控制柜、工业锅炉操控系统、小型机组控制场景，相比一体式焊接操作台，其可拆卸结构大幅降低了运输成本，模块化的设计也减少了后期维护更换部件的成本，单个部件损坏时无需整体更换柜体，只需替换对应分段即可快速恢复使用。
