工业用立式双开门钣金电控柜体结构

这款立式钣金电控柜的结构设计，首先要匹配工业现场的安装边界，常规落地安装场景下，柜体底部预留了与基础槽钢配合的固定孔位，安装时需保证柜体垂直度偏差不超过千分之一点五，避免柜门开合卡滞、内部元器件安装受力不均。从实际应用场景来看，这类柜体广泛覆盖车间生产线配电、小型设备集群控制、楼宇动力配电分支、工业自动化系统集成等场景，不管是潮湿多尘的机加工车间，还是恒温恒湿的电子组装车间，只要配套对应等级的密封胶条与通风组件，就能适配不同的现场防护需求。

设计思路上，整个柜体采用拼装式钣金结构，框架部分使用折弯成型的C型钢立柱与横梁通过拉铆螺母拼接，相比焊接框架，拼装结构的加工精度更容易控制，运输过程中可以分体打包降低物流成本，现场组装也不需要大型焊接设备，后期如果需要扩容改型，只需要更换对应位置的横梁或安装板即可，不用整体报废柜体。柜门采用双开门结构，其中右侧门预留了多组仪表安装孔、按钮指示灯开孔，开孔位置按照人机工程学高度排布，常用的操作按钮布置在距离地面1.2米到1.5米的区间，操作人员站立状态下不需要抬手或弯腰就能完成操作，观察仪表的视线也刚好与视线平齐，减少长期操作的疲劳感；左侧门为整板结构，内部预留了线槽安装位，方便强弱电分离布线，避免信号干扰。

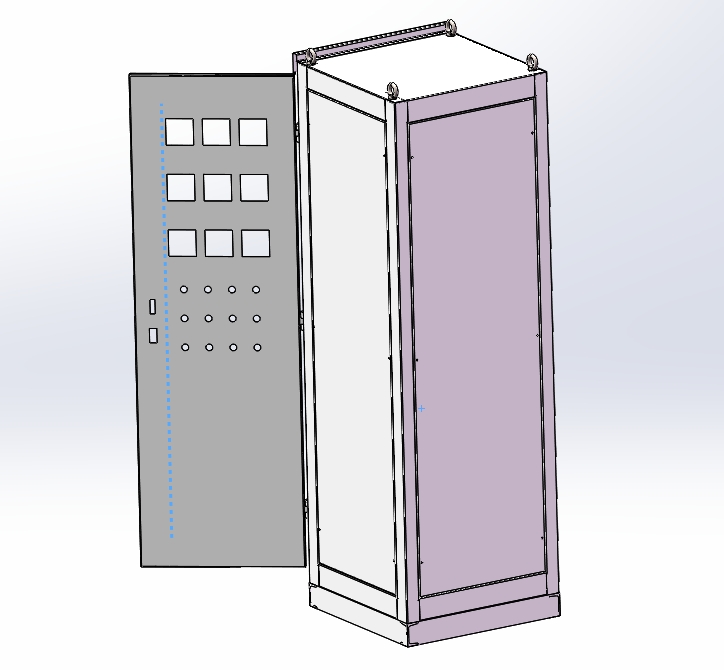

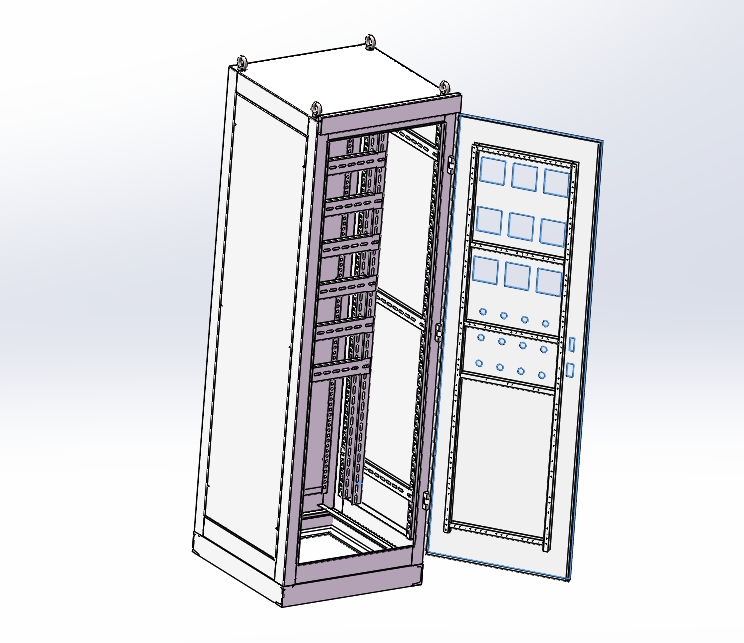

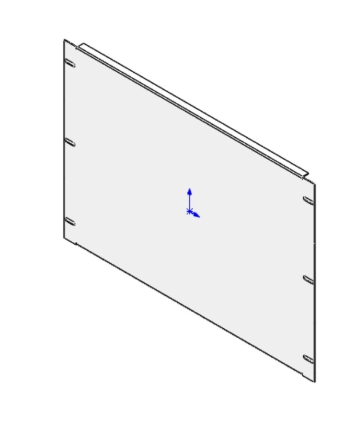

功能特性方面，柜体内部设置了多层可调节安装梁，安装梁上预留了模数化的安装孔，孔距按照通用电气元器件的安装尺寸设计，不管是塑壳断路器、接触器、热继电器这类低压配电元件，还是PLC模块、开关电源、继电器组这类控制元件，都可以通过调节安装梁的高度来适配不同尺寸的元件，不需要额外打孔。柜门与柜体框架的接触位置粘贴了连续的发泡密封胶条，关门后胶条被均匀压缩，能够阻挡粉尘、飞溅的切削液进入柜体内部，配合顶部的通风过滤组件与底部的进线密封格兰头，能够满足常规工业场景的防护要求。柜体顶部设置了吊环安装位，方便车间内使用行车吊装就位，吊环的承重经过核算，能够承受柜体满载元器件后的总重量，避免吊装过程中出现变形。

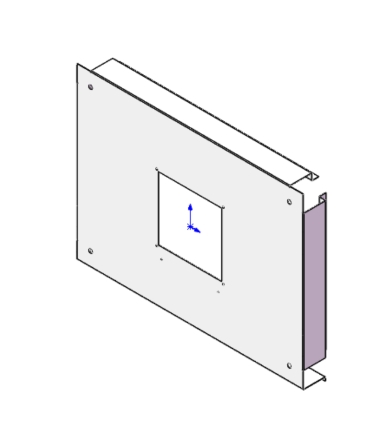

实际使用中，这类柜体的布线空间预留非常关键，设计时在柜体两侧预留了不小于50mm的布线通道，强电线路走右侧通道，弱电信号线路走左侧通道，两类线路交叉位置做了隔离处理，避免强电对弱电信号产生电磁干扰。柜门与柜体之间预留了接地端子的安装位置，通过多股软铜线将柜门与柜体框架可靠连接，避免柜门带电引发安全事故。柜体底部的进线孔采用可拆式密封板，不同直径的电缆可以通过搭配不同规格的格兰头实现密封，既能够防止鼠虫进入柜体，也能避免车间地面的潮气顺着进线孔进入柜体内部。

从结构强度来看，柜体门板采用1.5mm厚的冷轧钢板折弯成型，框架部分采用2.0mm厚的冷轧钢板，表面经过磷化处理后静电喷塑，喷塑层厚度控制在60到80微米之间，能够耐受常规工业环境下的腐蚀，不容易出现掉漆生锈的问题。柜门的铰链采用暗藏式承重铰链，单扇门的承重不小于50kg，即使在门板上安装多块大型仪表、操作手柄，也不会出现门板下沉、开合不畅的问题。柜门的锁具采用三点式连杆锁，关门后锁舌会在门板的上、中、下三个位置与柜体咬合，保证柜门与框架之间的密封胶条受力均匀，不会出现局部缝隙过大的问题。

在设备选型配套时，这款柜体可以根据实际的元器件数量调整内部安装层板的数量，如果是用于大功率配电场景，可以在柜体下部预留变频器、制动电阻的安装空间，同时在对应位置增加通风散热的风机安装位；如果是用于精密控制场景，可以在柜体内部预留温控器、加热器的安装位，保证柜内温度维持在元器件允许的工作范围内，避免低温凝露、高温过热导致的元器件故障。安装时需要注意，柜体与墙面或者其他设备之间要预留不小于600mm的操作维护空间，保证柜门能够完全打开，检修人员可以顺利进入柜前区域完成接线、检修、元件更换等操作。
