动物骨头粗精两级粉碎加工设备结构

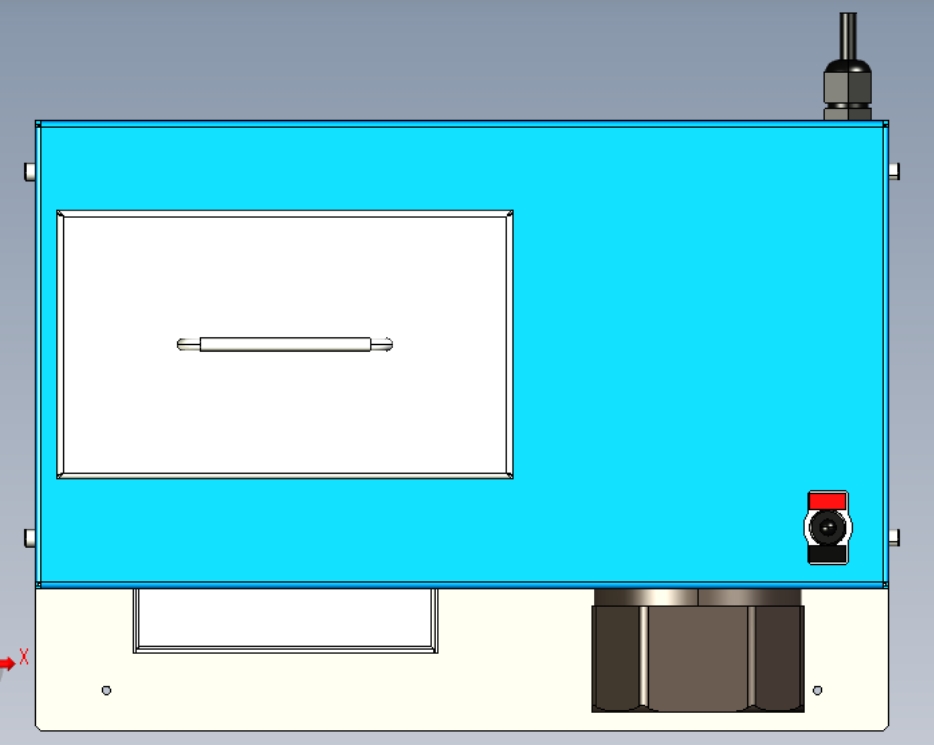

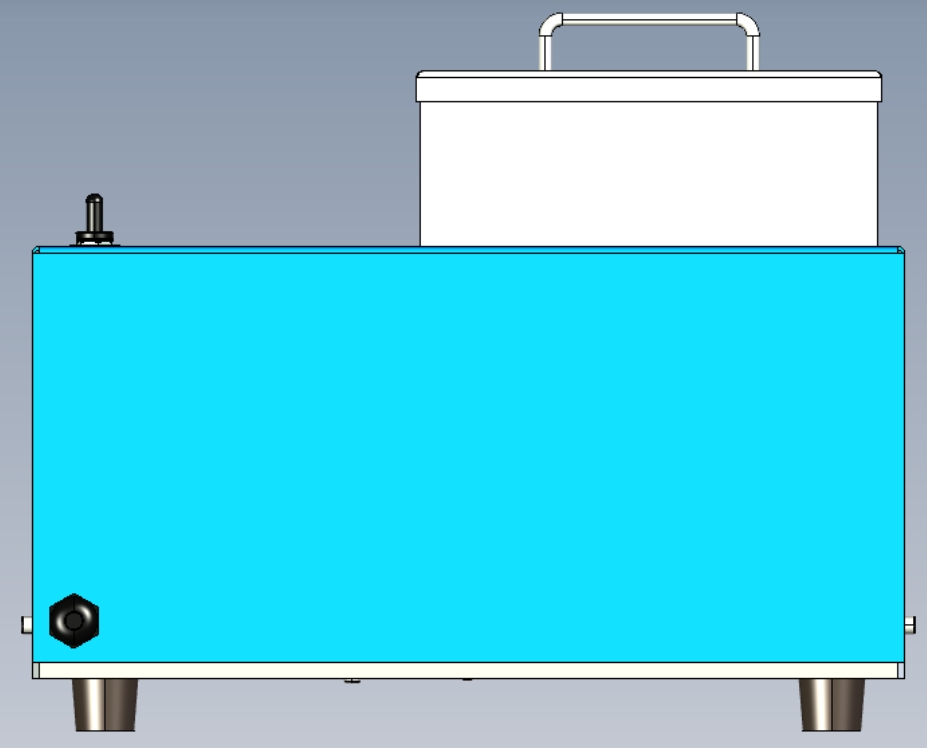

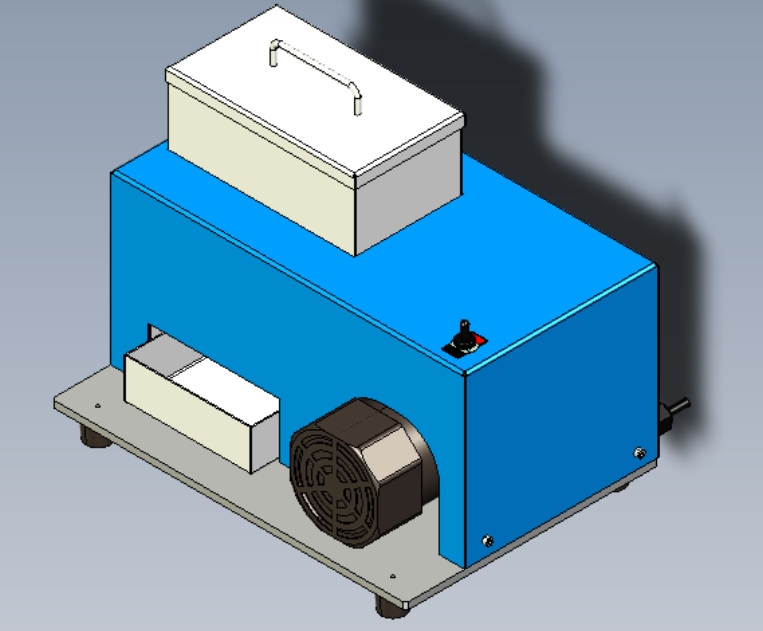

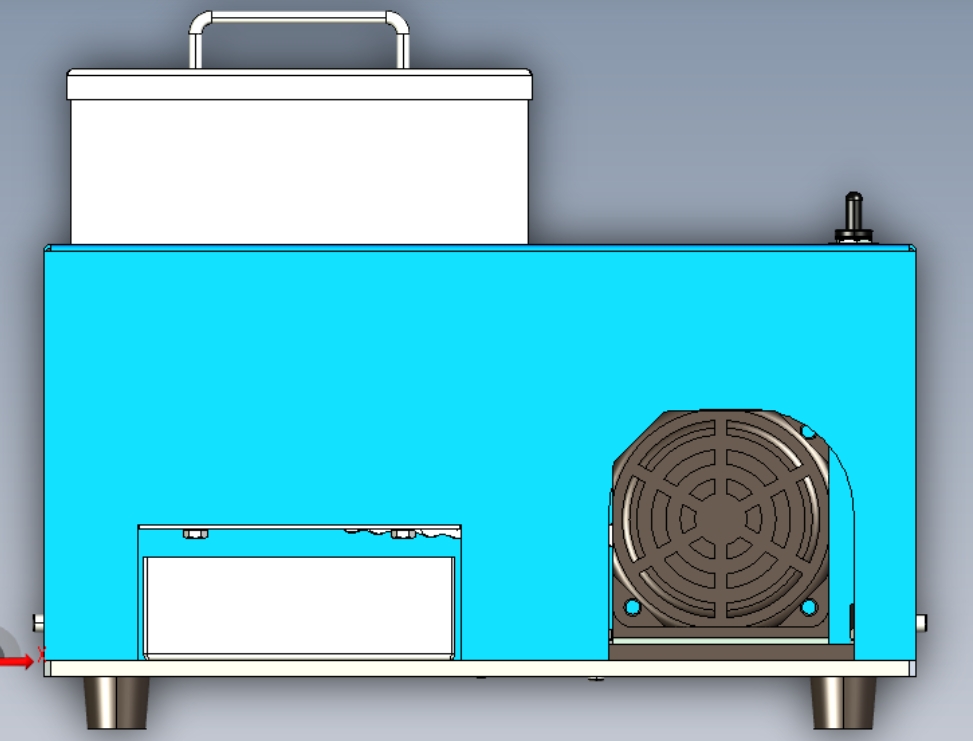

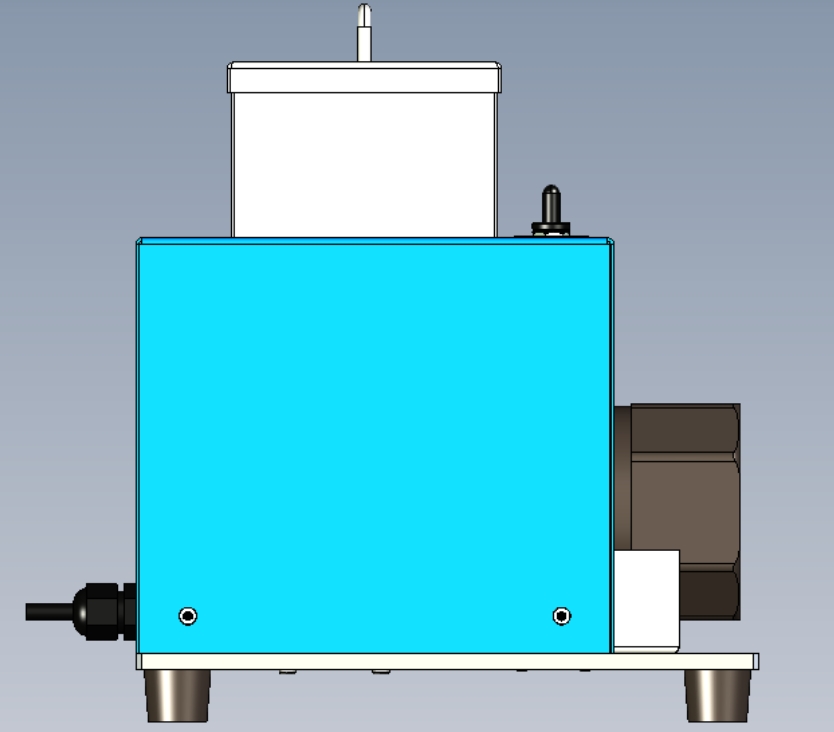

　　在畜禽养殖废弃物资源化处理、宠物饲料原料制备、骨粉深加工生产线中，骨头粉碎是衔接原料预处理与后续深加工的核心工序，常规单级粉碎设备处理动物骨头时，常出现粗骨卡料、成品粒度不均、返工率高的问题，这套两级式骨头粉碎结构正是针对这类工况痛点做的定向设计。从安装边界来看，整机采用一体式方箱机架布局，底部预留与生产线输送平台对接的安装法兰孔位，进料端的斜向料斗伸出箱体上沿120mm，可直接匹配上游原料输送带的落料高度，无需额外增设过渡接料结构，出料端分设粗料回流口与成品出料口，粗料口位置正对粗料收集盒安装位，成品口可对接下方螺旋输送器，整体安装占地控制在1200mm*800mm的矩形范围内，适配中小型加工车间的生产线排布需求。

　　设备的功能逻辑围绕粗精两级粉碎+在线筛分做排布，工作箱内部靠上位置设置一对齿形初步粉碎辊，辊面做交错排布的硬质合金凸齿，可对投入的整骨、大段骨块做剪切式初碎，避免硬骨直接进入精磨段造成辊面磨损、卡停；初碎后的骨块靠重力落入下方聚料块的导流槽，精准送入下方平行设置的精磨辊间隙，精磨辊面做细密的斜向磨纹，通过差速转动对骨块做挤压研磨，将骨粒研磨至目标粒度。精磨辊下方紧贴设置冲孔筛网，筛网孔径根据成品粒度需求可快速更换，研磨后的物料落到筛网表面，符合粒度要求的细骨粉直接穿过筛网落入成品收集腔，未达粒度要求的粗骨粒沿筛网斜面滑向侧方的粗料口，落入粗料收集盒后可重新送入进料斗做二次加工，整套流程无需额外配置筛分设备，减少生产线的设备投入与物料转运环节。

　　设计过程中重点考虑了骨类物料的硬度特性与设备维护便利性，粉碎辊的轴承座采用外置式安装结构，固定在工作箱外侧的安装凸台上，避免骨粉、骨渣进入轴承造成磨损，同时更换辊件时无需拆解整个箱体，只需拆开外侧轴承端盖即可完成辊件抽换；箱体正面设置快开式观察检修门，门体周边嵌有密封胶条，既可以防止粉碎过程中骨粉外溢，日常清理筛网、检查辊面磨损时只需松开快拆锁扣即可打开门体，无需借助专用工具。传动部分采用皮带传动结构，电机安装在机架侧方的可调式安装座上，通过三角带同时驱动初碎辊与精磨辊，皮带外侧设置可拆卸的安全防护罩，既可以避免传动部件外露造成安全隐患，张紧皮带时只需调整电机安装座的固定螺栓位置即可，无需拆解其他结构。

　　设备顶部设置的润滑注油点直接连通各辊轴的轴承位，日常维护时可直接从外部注油，无需拆开箱体盖板；侧方设置的控制按钮盒集成了启动、停止、急停功能，急停按钮采用带保护罩的红色蘑菇头样式，紧急情况下可快速拍停设备，按钮盒的安装位置在箱体侧方伸手可及的高度，操作时无需探身到设备进料端附近，规避操作安全风险。从实际工况适配来看，这套结构可处理牛骨、猪骨、禽骨等不同类型的动物骨头，通过更换不同孔径的筛网，可生产不同粒度要求的骨粉产品，既可以用于饲料加工环节的骨粉原料制备，也可用于餐饮厨余垃圾中骨头类废弃物的减量化处理，一体式的箱式结构减少了物料外溢的可能，两级粉碎的设计降低了单级粉碎的负载，设备运行时的震动与噪音相比单级锤式粉碎设备更低，适配中小型加工场所的安装使用需求。
