自走式物料粉碎作业设备结构设计

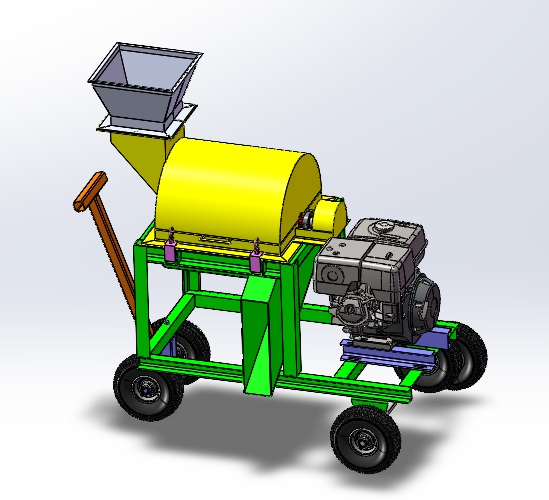

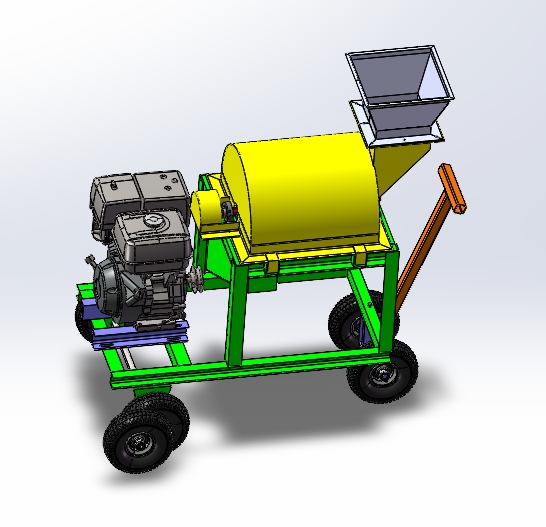

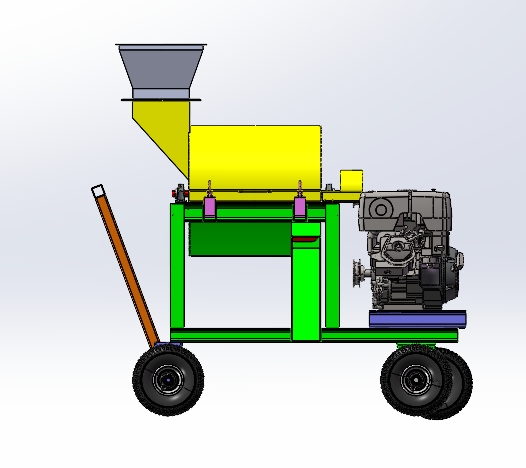

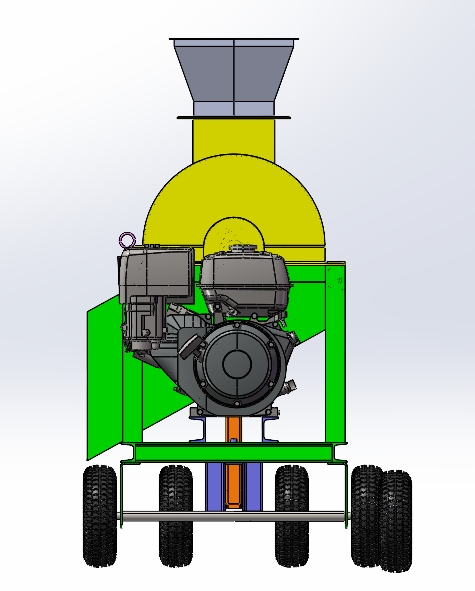

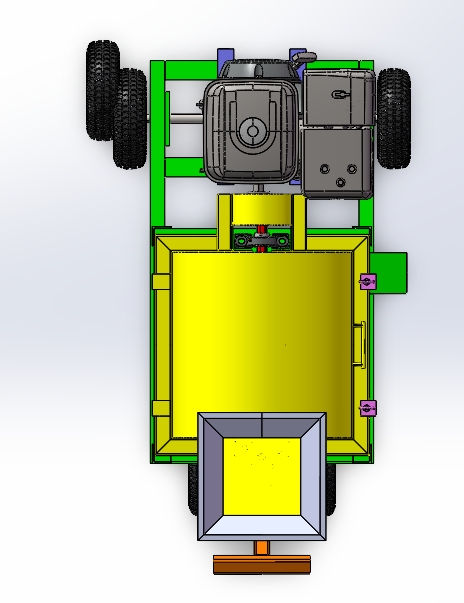

　　这款自走式粉碎设备的结构设计，核心围绕多场景移动作业需求展开，区别于固定式粉碎机组需要额外配套物料转运、设备基建的痛点，整机集成行走底盘、动力单元、粉碎腔、进料与出料结构，可直接驶入作业现场完成原位粉碎处理，省去物料长距离转运的成本与工序。从底盘布局来看，行走轮系采用宽基轮胎配置，前后轮距匹配非硬化路面的通行需求，可适配农田垄间、矿山临时作业面、建材堆场等不平整场地的移动要求，整机重心经过配平设计，动力单元与配重箱体对称布置在底盘上部两侧，避免坡地作业时出现侧倾风险，底盘框架采用矩形钢管焊接成型，预留了动力传输、管线排布的安装空间，各部件的安装支座与底盘一体化焊接，减少后期装配的累计误差。

　　粉碎腔作为核心作业单元，采用大容积敞口式进料设计，进料口朝向作业行进方向，可直接承接前端喂入的待粉碎物料，腔体内壁铺设耐磨衬板，应对高硬度物料冲击磨损，粉碎转子组件的安装位置经过动平衡校核，高速运转时的振动量控制在底盘减震元件的承受范围内，避免长期作业出现焊缝开裂、紧固件松动的问题。出料端设置在粉碎腔后侧下方，粉碎后的物料可直接落料至配套收集装置或地面，无需额外配置长距离输送结构，简化整机结构的同时降低故障点。动力单元采用内燃式发动机布置，动力输出通过皮带传动系统分别传递给行走机构与粉碎转子，传动路径做了最短化设计，减少动力传输过程中的损耗，发动机舱预留了散热通风间隙，同时设置防护盖板避免作业过程中飞溅的物料碎屑打坏散热部件。

　　从安装边界来看，整机宽度控制在常规农用道路通行限宽范围内，转场作业时无需额外拆卸部件即可通过乡村道路，整机高度满足常规限高要求，顶部无突出的易磕碰部件，可在林间、厂房内等有限高度空间内作业。在实际应用场景中，这款设备可覆盖农业领域的秸秆、枝条原位粉碎还田作业，直接驶入田间将收获后残留的作物秸秆就地粉碎抛撒，避免秸秆焚烧带来的环保问题，同时粉碎后的秸秆可直接作为有机肥原料还田；在矿山与建材作业场景中，可处理小粒径的建筑垃圾、矿石边角料，将其粉碎为可回用的骨料，无需将废料转运至固定破碎站，适合零散作业点的废料处理需求；在食品与化工加工场景中，更换腔体内的粉碎筛网与锤头材质后，可处理脆性的工业原料、农副产品原料，满足不同粒度的出料要求。

　　设计过程中针对不同作业场景的耐磨需求做了模块化考量，粉碎腔内部的锤头、衬板均采用快拆式固定结构，现场作业时无需大型吊装设备即可完成易损件的更换，减少停机维护时间；各润滑点均引出至机身外侧的集中润滑位置，日常保养时无需拆开设备护罩即可完成注油操作，降低野外作业的保养难度。整机的管线排布全部沿底盘框架内侧走线，外部设置耐磨护管防护，避免作业过程中被物料刮蹭破损，电气系统做了防尘防水处理，适配露天作业的恶劣工况。从结构强度设计来看，底盘框架的受力点经过有限元校核，在满载作业、颠簸通行的工况下，关键受力位置的应力均控制在材料许用应力范围内，避免长期重载作业出现结构变形；粉碎腔的侧壁采用加厚钢板焊接，承受转子高速运转带动物料冲击的载荷，进料口边缘设置加强筋，避免大块物料喂入时砸变形腔口。
