自动化开袋取袋作业设备结构设计

在食品加工、日化生产、医药分装、化工原料预处理等批量生产场景中，袋装物料的拆袋取料环节长期存在人工操作效率低、粉尘外溢污染作业环境、重复劳作强度大等痛点，这款开袋取袋设备正是针对这类产线痛点开发的专用作业装置，可直接嵌入现有袋装物料上料工位，替代人工完成包装袋的定位、开袋、内容物取出全流程作业，适配连续化生产的节拍要求。

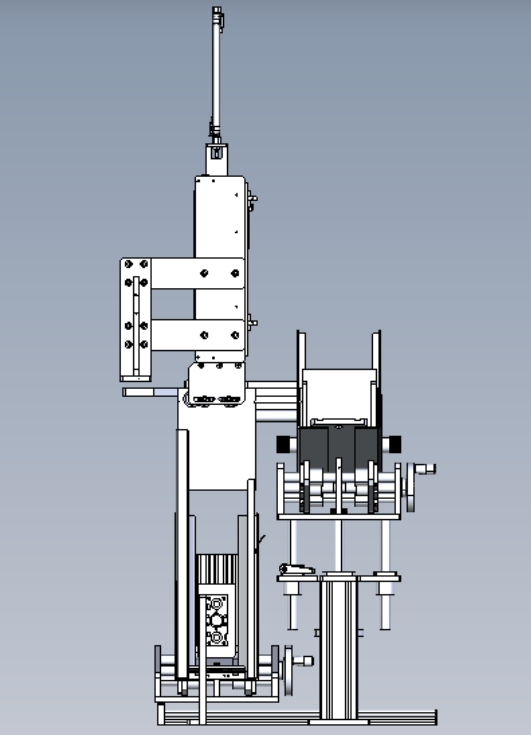

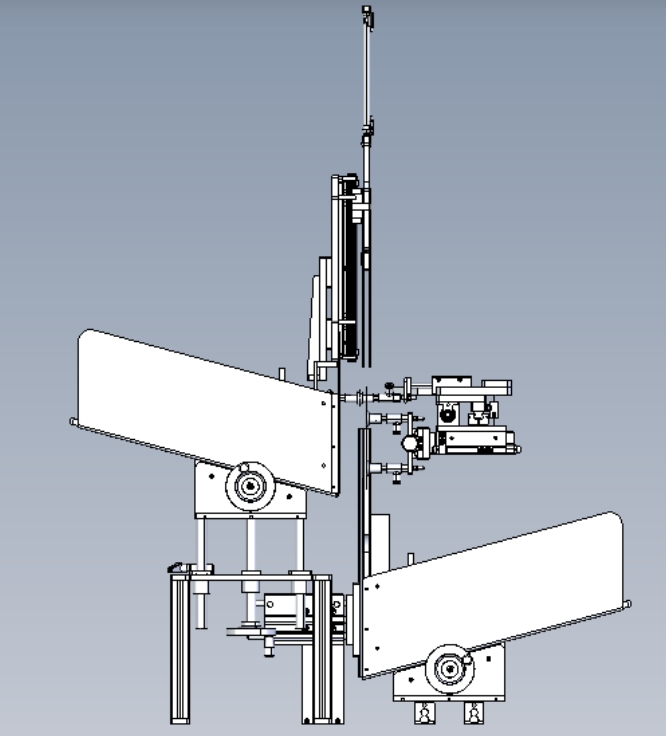

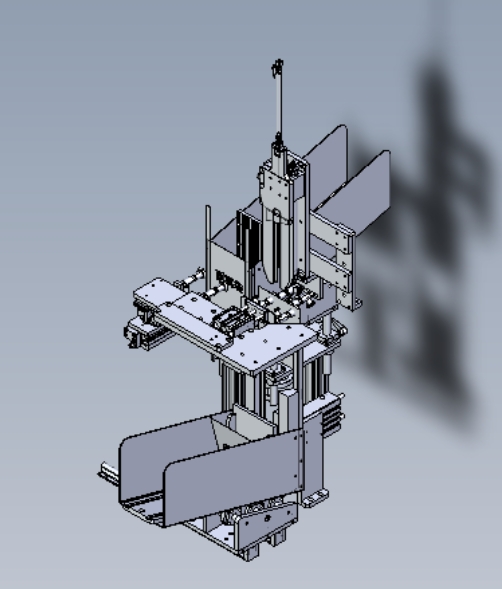

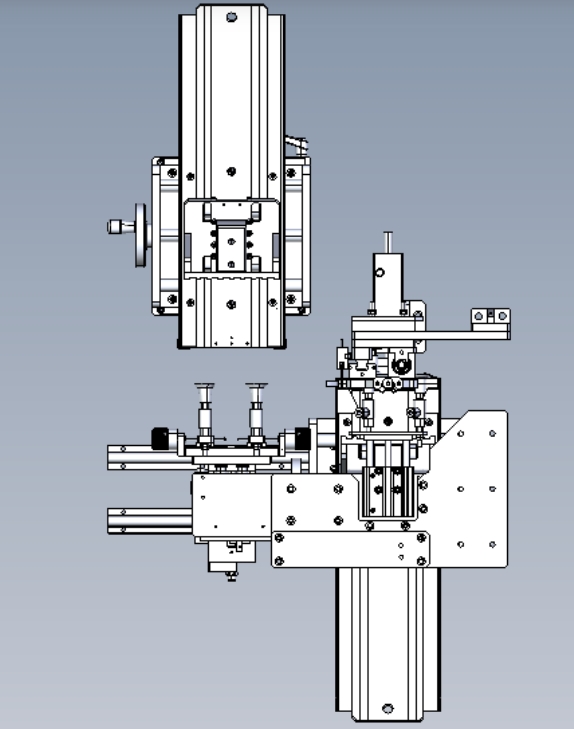

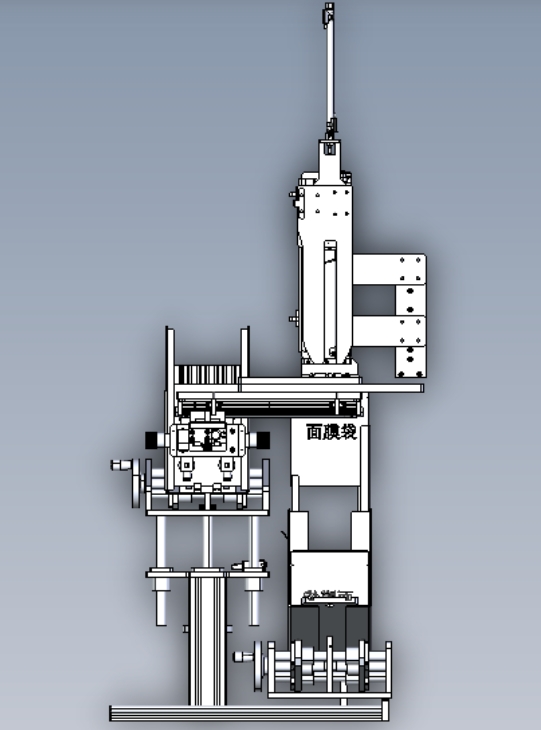

从结构设计逻辑来看，设备采用立式分层布局，底部设置可调式安装脚座，可根据产线输送带的高度差调整整机水平高度，安装时需预留左右两侧各三百毫米的维护操作空间，前后方向需衔接上游供袋工位与下游物料输送工位，整机占地宽度控制在八百毫米范围内，适配多数中小型生产车间的工位排布需求，无需对现有产线做大规模改造即可完成对接安装。设备的执行端采用双组平行夹爪配合真空吸附组件的组合结构，夹爪的开合行程可根据包装袋的宽度做无级调整，吸附头的负压值可根据包装袋材质做对应调节，针对薄型塑料袋可降低负压避免吸穿袋体，针对厚型纸袋或复合材质包装袋可提升负压保证吸附开袋的稳定性，夹爪内侧贴覆防滑硅胶垫，避免夹取过程中袋体滑落或出现破损漏料的问题。

设备的竖向运动单元采用直线导轨搭配伺服驱动的结构，运动行程可根据包装袋的高度参数做对应设置，保证开袋动作的行程刚好覆盖袋口的全开范围，不会因行程过大拉扯袋体导致变形，也不会因行程不足出现袋口未完全打开、物料取出受阻的问题。设备的机架部分采用标准铝型材拼接搭配钣金护罩的结构，既保证整体结构的刚性，满足长时间连续作业的稳定性要求，也能通过护罩隔绝运动部件与作业人员的直接接触，满足生产作业的安全防护要求，护罩上预留有透明观察窗，可实时观察开袋取料的作业状态，出现卡袋等异常情况时可快速打开侧部护罩做故障排查处理。

在功能适配性上，这款设备可兼容多种规格的袋装物料，针对不同克重、不同材质的包装袋，仅需调整夹爪行程、吸附负压、竖向运动速度三个参数即可完成适配，无需更换专用夹具，大幅降低多规格产品共线生产时的换型调试时间。设备还预留有拓展安装位，可根据实际生产需求加装重量检测模块，在取料完成后检测袋内是否有物料残留，也可加装视觉识别模块，识别包装袋的摆放位置与开口方向，自动调整夹爪的夹取位置，进一步提升作业的精准度，避免因袋体摆放偏移导致开袋失败的问题。

从实际作业流程来看，上游供袋机构将包装袋输送至设备的作业工位后，定位组件先将袋体固定在预设位置，两侧吸附头同步动作贴合袋体表面，负压启动后向两侧移动拉开袋口，随后竖向取料机构下行进入袋体内部，将袋内的物料推送至下游的输送设备上，完成取料后夹爪松开，空袋被输送至废袋收集工位，整套动作循环耗时可根据产线节拍做对应调整，最快可实现每小时一千二百袋的处理效率，相比人工作业可提升三倍以上的处理效率，同时避免人工接触粉体、颗粒类物料时可能出现的职业健康问题，也能减少人工操作带来的物料污染风险，保证产品质量的稳定性。

设备的气路与线路均采用内置式排布，所有管线沿机架内部的线槽布置，避免外露管线被运动部件剐蹭出现损坏，也能减少生产过程中粉尘附着在管线表面带来的清洁难题，各运动轴的端点均设置有限位传感器与硬限位挡块，避免设备调试或运行过程中出现超程碰撞的问题，关键受力部件均做了加强处理，可满足二十四小时连续作业的负载要求，长期运行也不会出现结构变形、动作精度下降的问题。
