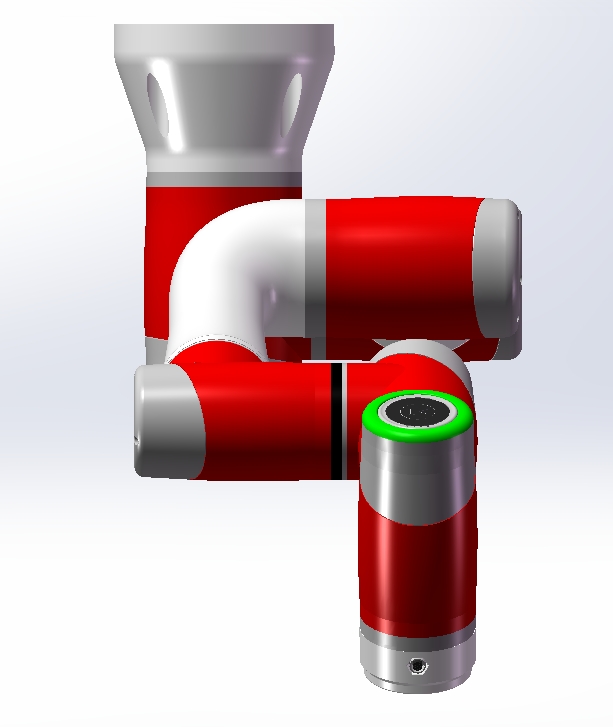

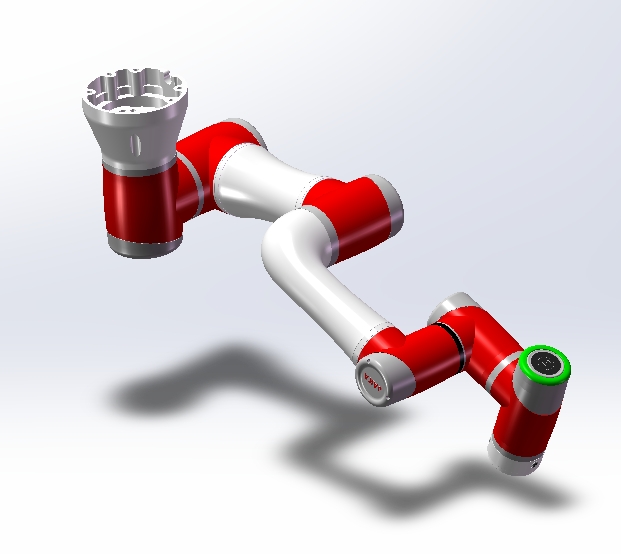

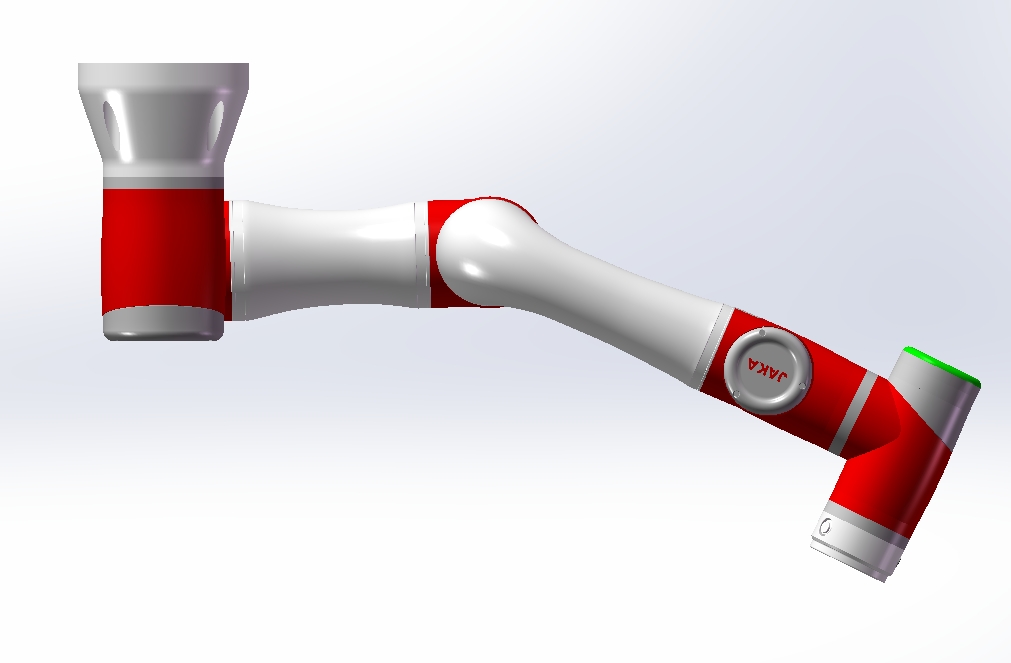

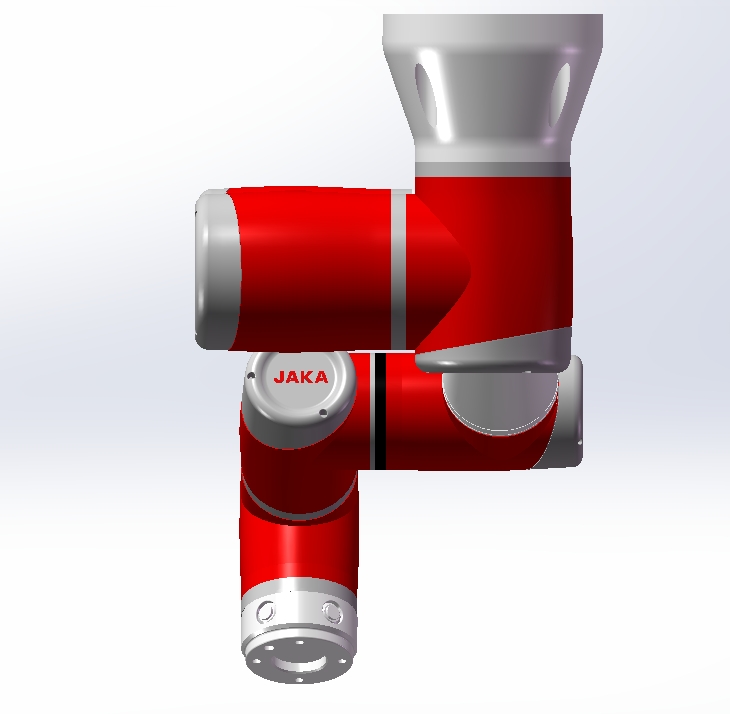

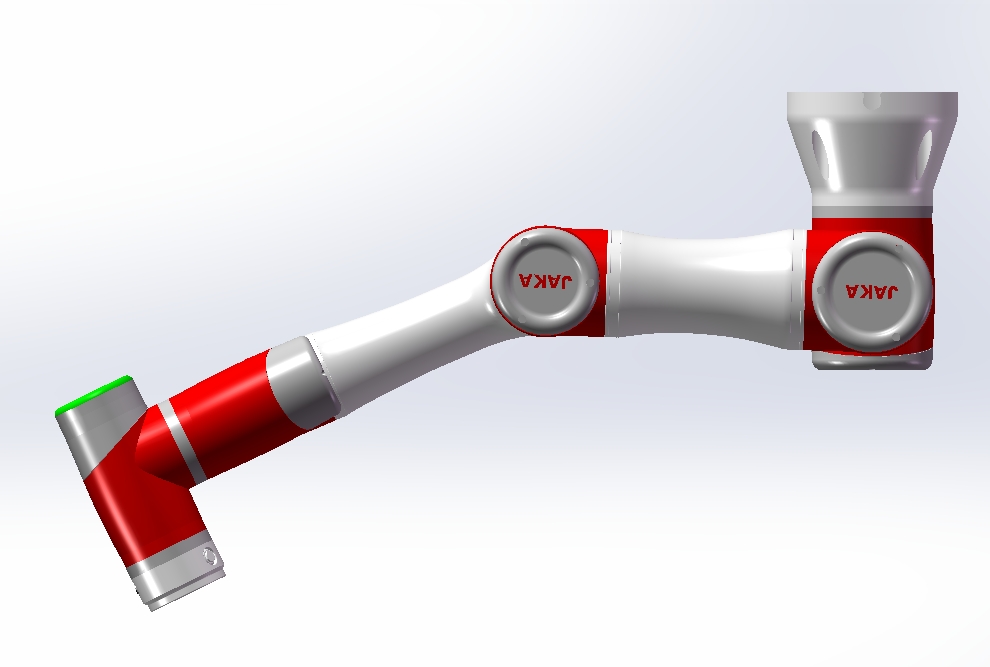

节卡ZU3协作型多关节机械臂结构

　　这款多关节协作机械臂的结构设计，完全围绕狭小空间内的柔性作业需求展开，从关节布局到本体配重都经过多轮迭代验证，适配3C电子装配、精密零件上下料、教学实训开发、轻量物料搬运等多类场景。整机自重控制在13.5kg，单关节模组采用一体化集成设计，将伺服驱动、谐波减速、制动单元全部内嵌于关节壳体内部，没有外露的走线与冗余结构，最大负载能力3kg，完全覆盖消费电子类零部件的螺丝锁付、插件安装、产品转运等常见工序的负载需求，工作半径达到587mm，安装时仅需要在固定面预留直径180mm的安装法兰位，不需要额外的大型基座支撑，既可以正装在工作台台面，也可以倒装在设备机架顶部、侧装在生产线旁的立式支架上，适配不同产线的布局调整需求。

　　重复定位精度控制在±0.03mm，这个精度等级完全满足精密制造领域的小零件装配、涂胶轨迹作业、检测工位上下料的精度要求，末端最大运行速度1.5m/s，在保证协作安全的前提下兼顾作业节拍，不会因为安全限速导致生产效率过低。关节之间的连接臂采用轻量化的高强度铝合金材质，表面做了阳极氧化处理，红白相间的外壳包覆既做了绝缘防护，也能在车间环境下清晰识别机械臂的运动范围，避免人员误入作业区间。末端法兰预留了标准的安装接口，可以直接适配夹爪、吸盘、螺丝锁付模组、视觉相机等不同的末端执行器，不需要额外设计转接法兰，减少集成时的设计工作量。

　　这款机械臂的设计思路完全区别于传统工业机器人，去掉了笨重的示教器实体单元，采用移动终端直连的控制模式，控制信号通过无线传输，省去了冗长的示教线缆，在狭小的实训台、紧凑的装配工位内操作时，不会出现线缆缠绕、牵绊的问题，操作人员可以手持移动终端在最佳观察位置完成示教编程，不需要凑在固定示教器旁操作，大幅降低了狭小空间内的示教操作难度。同时控制架构支持多机组网功能，同一台移动终端可以同时连接多台同型号机械臂，完成协同作业的程序编写与调试，适合多工位联动的柔性生产线搭建。在教育实训场景下，开放的二次开发接口可以支持算法验证、运动学仿真、路径规划实验等各类教学内容，学生可以直接基于本体的控制接口做自定义功能开发，不需要破解底层控制协议。

　　在精密制造场景中，因为本体自重较轻，不需要对安装台面做额外的承重加固，甚至可以直接安装在铝型材搭建的轻型工作台上，大幅降低产线搭建的成本，当生产需求调整时，也可以快速拆卸移位，重新部署到其他工位，不需要大型吊装设备辅助，两三个现场技术人员就能完成移位安装。安全设计上，每个关节都集成了力矩检测模块，当运行过程中碰到人员或者障碍物时，会立刻触发停止保护，不需要额外加装安全围栏，就能满足人机协同作业的安全要求，进一步节省车间的场地占用。关节的走线全部从臂体内部穿过，外部没有任何拖链与外露线缆，长期运行不会出现线缆磨损、老化外露的问题，减少日常维护的工作量，外壳的圆弧过渡设计也避免了棱角磕碰造成的人员伤害，完全符合协作机器人的安全设计规范。从建模细节来看，每个关节的连接止口、密封槽、安装孔位都按照实际加工尺寸还原，臂体内部的走线空间、关节模组的安装定位结构都做了完整复刻，不管是用来做产线布局的干涉验证，还是做末端执行器的适配设计，都可以直接参考模型的尺寸边界，不需要反复核对实物参数。在服务类场景中，这款机械臂也可以适配餐饮配送、展品演示、互动装置等需求，轻量化的本体不会对安装载体造成过大的负载压力，较低的运行噪音也适合公共场景下使用，不会产生明显的噪音干扰。
