130瓦往复式激光管切割设备结构设计

在中小批量管材加工、五金配件下料、广告标识型材裁切这类场景里，往复式激光管切割机的适配性远高于大型流水线切割设备，它不需要占用过长的车间产线空间，也能兼顾常规圆管、小型异型管的定长裁切、开孔、切斜口等常见加工需求，尤其适合五金加工门店、小型钣金加工厂、定制化型材加工工位的日常生产使用，能替代传统砂轮切管机、手动锯切的大部分工序，减少裁切后的毛刺打磨工作量。

这套设备的核心传动采用闭环步进驱动方案，在控制成本的前提下保证了进给位置的重复定位精度，避免开环步进容易出现的丢步导致的裁切尺寸偏差。床身框架采用2英寸钢制型材拼焊成型，整体为落地式支撑结构，底部配置可调脚杯，安装时可根据车间地面平整度调整水平，调整范围在0-30mm之间，不需要额外做预埋地基，普通硬化水泥地面即可满足安装要求，设备整体占地长度约3.2米，宽度约1.2米，高度约1.6米，预留维护空间后单台设备所需的车间占位约4米×2米，适合小面积车间排布。

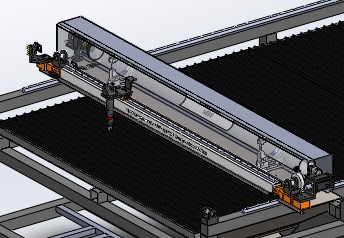

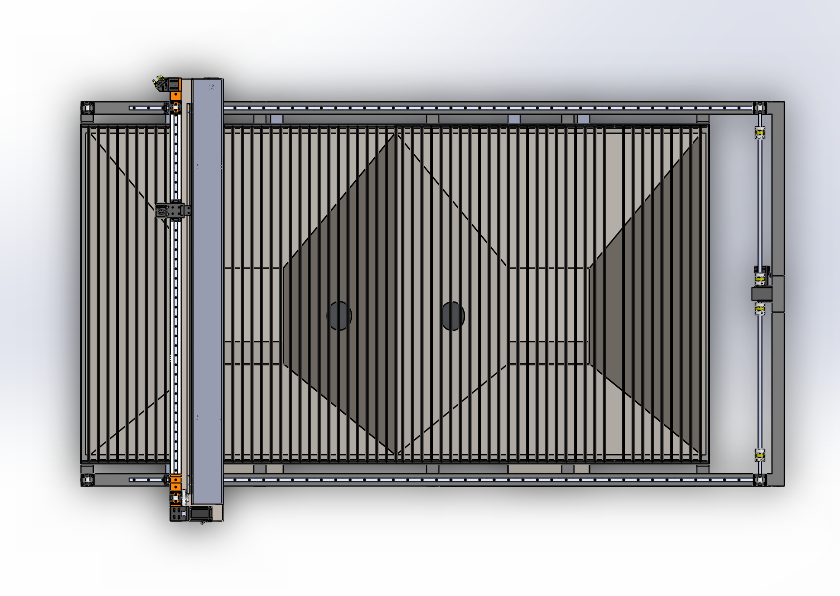

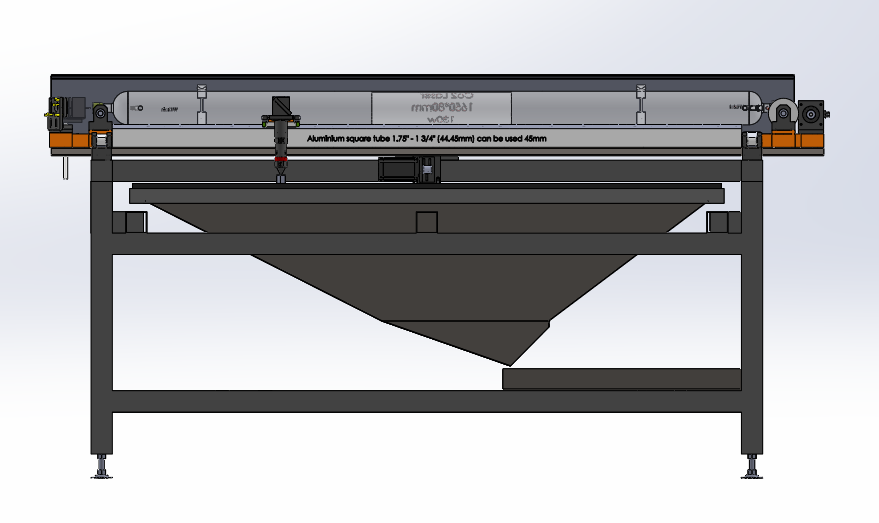

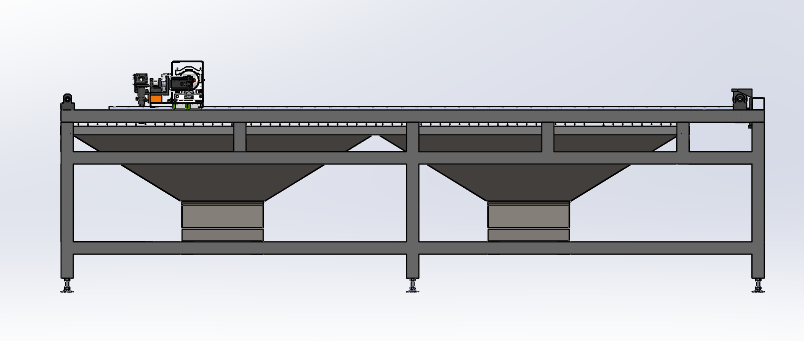

切割头的运动采用XYZ三轴联动结构，X轴沿管材轴向布置，负责裁切位置的轴向进给，Y轴负责切割头的径向进退，Z轴负责焦距微调，适配不同壁厚、不同材质管材的焦点位置调整。设备的集尘结构采用漏斗式收料设计，切割产生的熔渣、废料直接落入下方的锥形料斗，可在料斗下方放置废料收集箱，不需要频繁清理工作台面的积渣，橙色的防护外罩部分采用分层亚克力板粘接制作，分别为9mm、6mm、3mm厚度的板材叠合，既可以阻挡切割过程中的激光漫反射，也能观察内部切割运行状态，同时比全金属外罩的重量更轻，后期维护拆卸更方便。

设计时考虑到了不同用户的配置扩展需求，床身内部预留了导轨系统、控制系统的安装空间，可根据加工需求升级更高功率的激光发生模块，也可加装自动上料架、管材旋转夹具，适配更长管材的连续加工。传动部分的导轨安装面预留了修配余量，装配时可通过配磨垫片调整导轨平行度，保证运动过程的顺畅性，避免卡滞导致的切割断面不齐。电气走线全部沿床身内侧的走线槽布置，与运动部件预留足够的安全间隙，避免长期运行过程中线缆被磨损。

设备的操作侧预留了控制按钮的安装位，可根据需求加装触控屏、手动控制手柄，方便操作人员在上下料时手动调整切割头位置。切割头位置设置了防撞触发结构，当出现管材装夹偏移、误操作触碰时，会立即触发停机信号，避免切割头碰撞损坏。针对不同材质的管材加工，设备可通过调整激光功率、进给速度参数，适配碳钢管、不锈钢管、亚克力管、薄铝管等多种材料的裁切，切割断面的热影响区控制在0.1mm以内，大部分薄壁管材切割后可直接进入下一道焊接、折弯工序，减少二次加工的工作量。

在安装边界的考量上，设备后侧需要预留至少0.5米的空间用于激光发生器、电气柜的散热与维护，左右两侧预留0.8米的上下料操作空间，上方不需要预留额外的吊装空间，日常维护仅需在设备正面与侧面即可完成导轨润滑、镜片更换、皮带张紧等常规保养工作。床身的支撑腿采用矩形钢焊接结构，整体刚性可满足130瓦功率下连续8小时运行的稳定性，不会因为长期往复运动出现结构变形，保证长期使用后的裁切精度保持性。
