工业棒料加工用平头倒角设备结构设计

　　在五金加工、汽配零件生产、标准件制造这类批量棒料加工场景里，棒料下料后的端面处理一直是影响后续工序效率的关键环节——传统普车单工序平端面、倒角的模式，不仅需要操作工人反复装夹、进退刀，单件加工节拍长，还容易因为人工操作的一致性差，出现端面垂直度不足、倒角大小不均的问题，遇到六角棒这类多边形型材，装夹找正的耗时还会进一步拉长。这套平头倒角设备的结构设计，正是瞄准这类批量加工的痛点，基于普通卧式车床的床身基础做改造适配，没有盲目追求全新的床身铸件，而是复用成熟车床的导轨刚性、主轴安装基准，大幅降低了结构落地的加工难度与成本。

　　从功能覆盖来看，这套设备并非只做单一的平头与倒角工序，在主轴端的弹簧夹头夹紧工位配合下，可完成圆棒、六角棒等多截面型材的端面车平、外圆倒角、中心孔钻削、台阶车削、窄槽切削等多道工序，相当于把原本需要分两到三个工位完成的加工内容整合到一次装夹中完成，避免了重复装夹带来的定位误差。整套设备的执行机构全部采用液压驱动逻辑：拆掉原车床的溜板箱、尾座组件后，在原导轨安装面上依次布置拖料进刀缸、推料缸、落料轨道，主轴位置改装液压驱动的不停车弹簧夹头，配套独立的液压泵站提供动力，配合电气控制系统实现动作的顺序联动——工人只需要把棒料放到上料位，设备就能自动完成夹紧、进刀加工、退刀、松夹、推料落料的全流程，不需要人工反复操作手柄进退刀，也不需要频繁启停主轴来装拆工件，实际加工效率能达到传统普车手动操作的五倍以上，同时大幅降低操作工人的重复劳动强度。

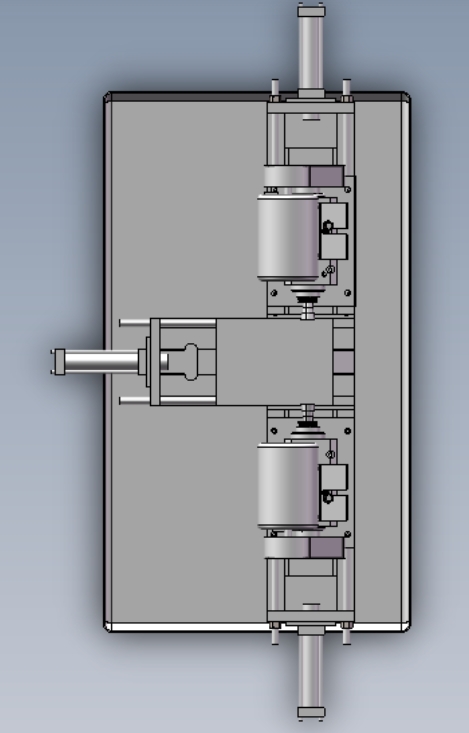

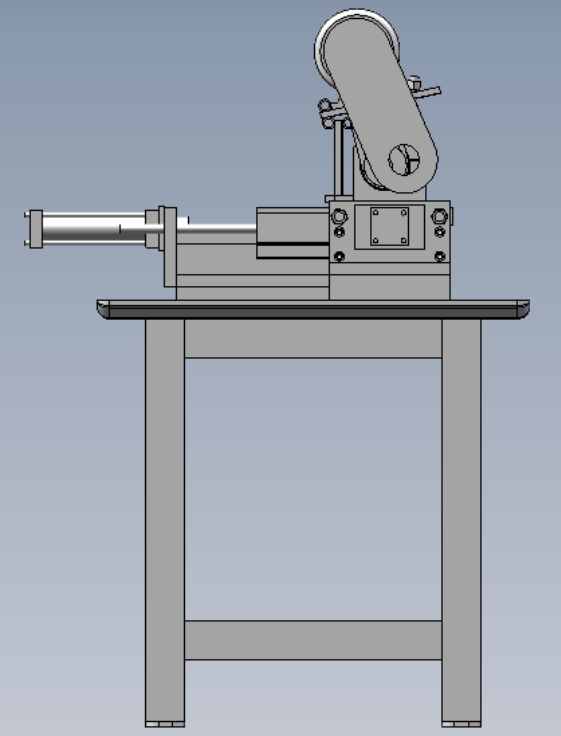

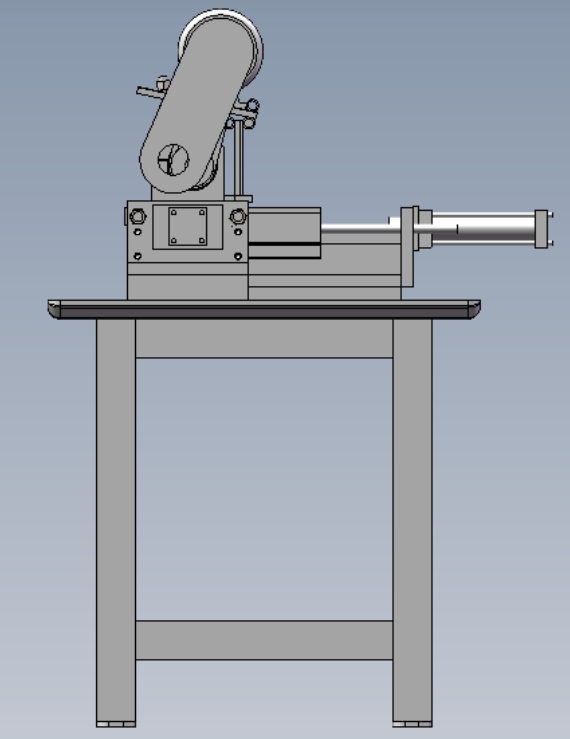

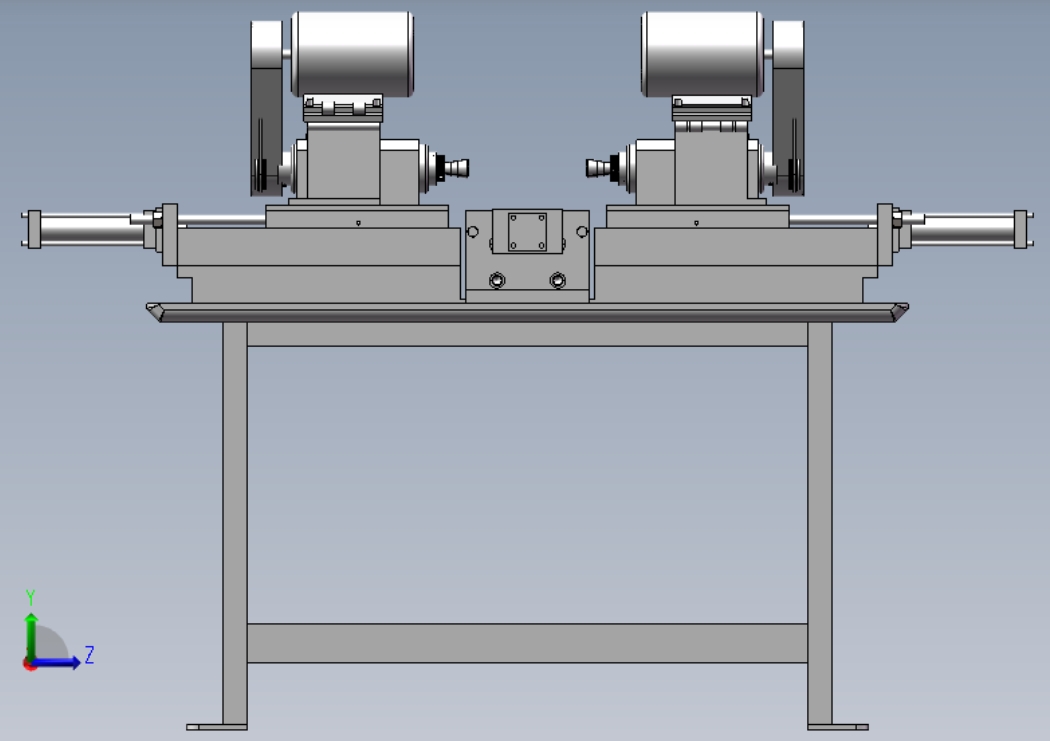

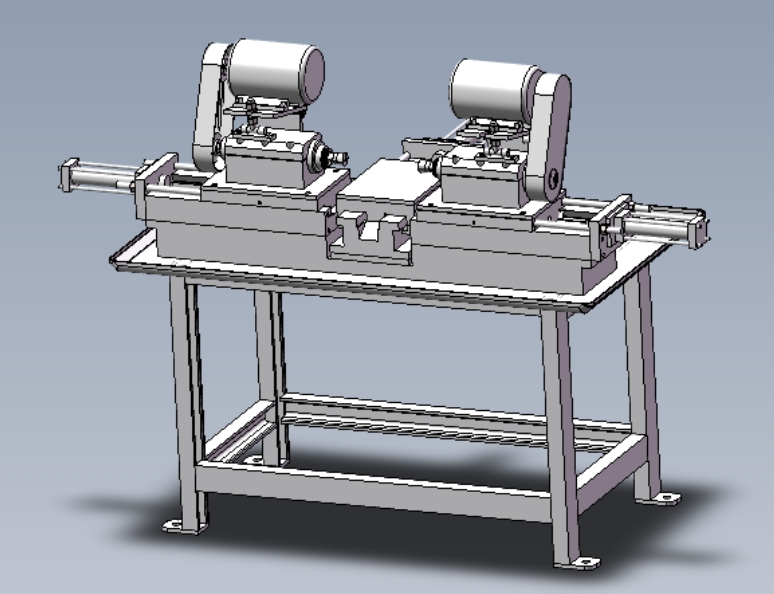

　　从结构布局的安装边界来看，设备整体采用立式床腿支撑的卧式布局，加工工位的高度匹配常规操作工人站立作业的人机工程尺寸，不需要额外搭建加高操作平台；横向的导轨长度根据常规加工棒料的长度范围设计，预留了足够的进刀行程与推料行程，不会出现进刀到终点时油缸撞缸、或者推料时工件无法完全落出夹头的问题；上方的砂带轮组件（若配套去毛刺工位）的安装支架做了可调节角度设计，可根据倒角大小的需求调整磨削接触位置，不需要更换整套工装。设计过程中重点考虑了液压系统与机械结构的动作干涉问题：所有油缸的安装座都做了下沉式设计，避免拖板进刀时油缸管线与刀架、主轴端盖发生剐蹭；落料轨道的倾斜角度经过反复验证，保证加工完成的工件能依靠自重滑落到料箱里，不会卡在轨道与主轴的间隙处；弹簧夹头的夹紧力匹配液压系统的压力调定范围，既不会因为夹紧力不足导致棒料加工时打转，也不会因为夹紧力过大夹伤薄壁棒料的表面。

　　对于需要做产线适配的用户来说，这套设备的安装地脚尺寸与普通卧式车床的地脚尺寸接近，不需要重新做特殊的设备基础，只要地面平整度满足普通机床安装要求就能就位，接电、接液压油后就能调试运行，非常适合中小五金加工厂做现有设备的升级改造，不需要完全淘汰原有旧车床就能实现自动平头倒角的加工能力。在刀架的设计上，采用了可转位的多刀位安装结构，可同时安装平端面车刀、倒角刀、中心钻，不需要加工过程中人工换刀，进刀时按照设定的行程依次完成各工步的切削，配合液压系统的调速阀，可根据不同材质的棒料调整进刀速度，加工钢件时降低进刀速度保护刀具，加工铝件、铜件这类软质材料时提高进刀速度提升效率。主轴端的不停车夹头设计是整套结构的效率核心，加工完成退刀后，夹头在液压驱动下松开，不需要主轴停转就能完成推料、上新料的动作，重新夹紧后直接进刀加工，省去了主轴频繁启停的等待时间，也减少了主轴电机频繁启停带来的电流冲击，延长了电气元件的使用寿命。
