塑料加工用单螺杆电动挤出设备结构

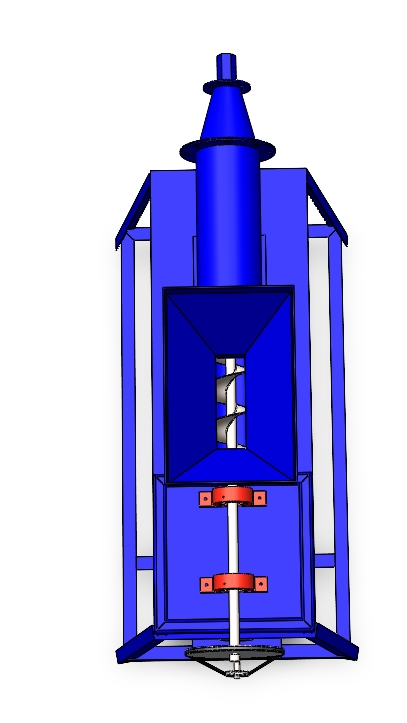

　　在塑料加工生产车间的原料处理工段，这类电动挤出设备是热塑性塑料制品成型的核心作业单元，日常承担着粒料均化、熔融塑化、连续挤出成型的核心工序，适配聚乙烯、聚丙烯、改性填充塑料等多种常规热塑性物料的加工需求，既可以独立完成棒材、管材、异型材的基础挤出作业，也可以作为造粒生产线、共混改性生产线的核心塑化单元配套使用。从结构设计逻辑来看，整套设备采用上料-塑化-支撑的分层布局，顶部设置敞口式锥形料斗，大倾角的斗壁设计可以避免粒料、粉料在进料过程中出现架桥、卡滞问题，料斗下方直接对接挤压系统的机筒进料段，缩短物料进入螺杆的输送距离，减少进料过程中的物料残留。

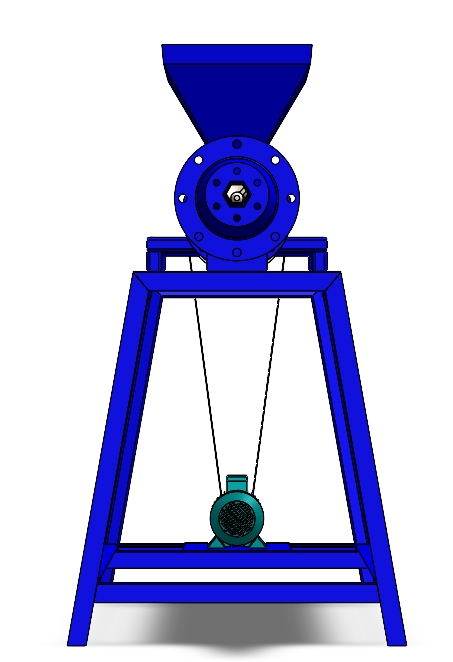

　　核心挤压系统采用法兰式连接结构，机筒端盖通过圆周均布的紧固件实现密封固定，端盖中心预留模头安装接口，可以根据生产需求更换不同截面的成型口模，适配不同规格制品的挤出要求；作为核心做功部件的螺杆，设计过程中会结合加工物料的熔融特性匹配对应的长径比、压缩比参数，进料段采用大螺距深螺槽设计保证物料输送效率，压缩段通过螺槽深度渐变实现物料的压实、排气与熔融，均化段则通过稳定的螺槽参数保证熔料压力、温度均匀，避免挤出制品出现厚薄不均、塑化不良的缺陷。

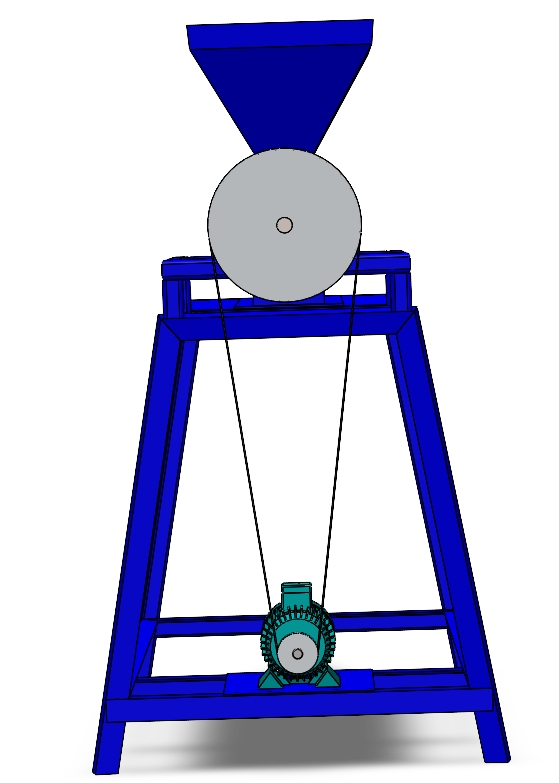

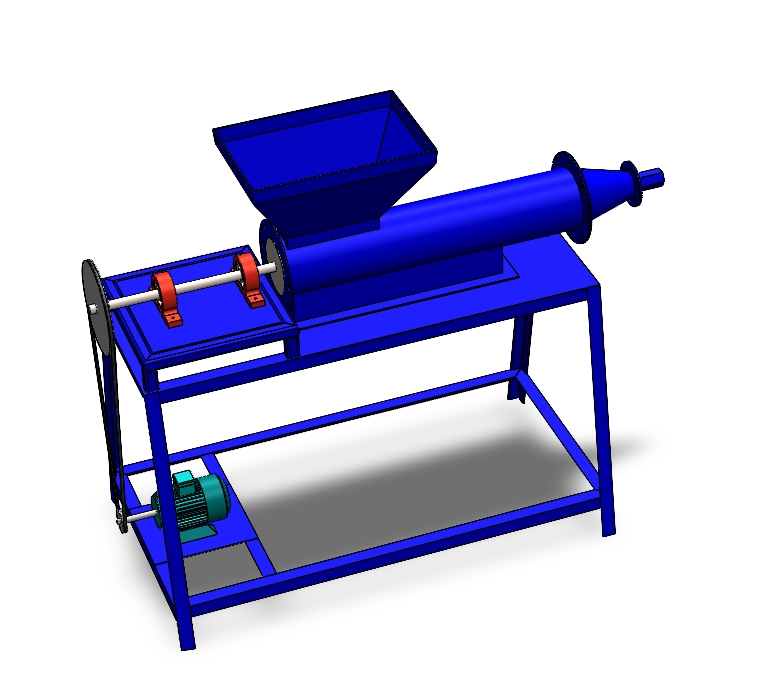

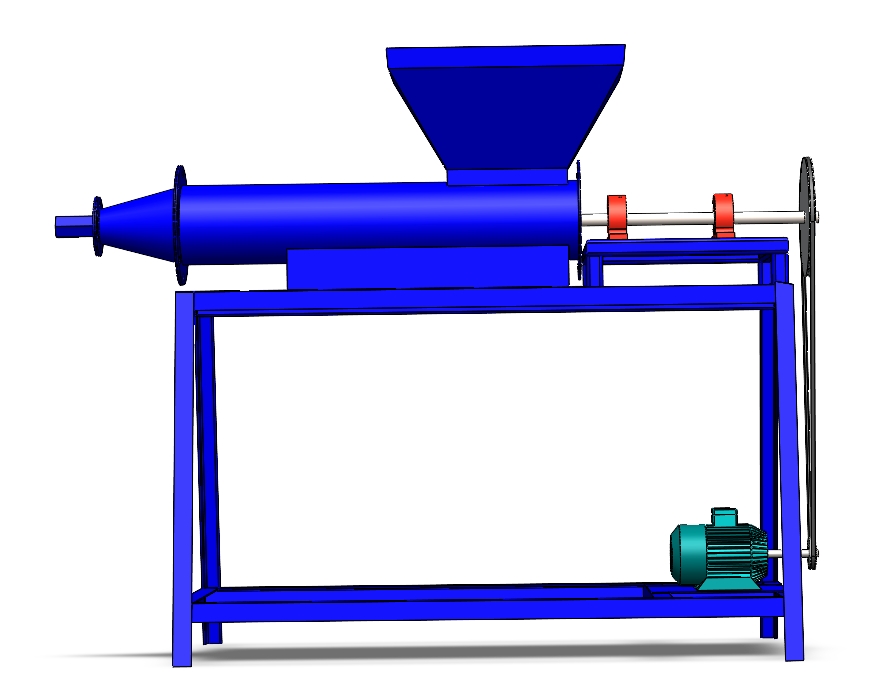

　　设备的支撑结构采用方管焊接式梯形机架，上窄下宽的框架结构可以有效降低设备整体重心，抵消螺杆高速旋转过程中产生的径向振动，机架底部预留水平调节脚座的安装位置，安装时可以通过调节脚座高度保证机筒的水平度，避免螺杆长期偏磨降低设备使用寿命；驱动单元布置在机架下部的横梁安装位，通过带传动结构连接螺杆输入端，带传动的过载打滑特性可以在物料卡入机筒时保护螺杆与驱动部件不受刚性冲击，同时带传动的减速特性可以匹配螺杆所需的低转速大扭矩输出需求，避免驱动单元直接输出高转速导致物料剪切过热降解。从安装边界来看，整套设备的占地投影尺寸适配中小型生产车间的工位布局，料斗顶部的上料高度匹配常规人工倒料、小型真空上料机的出料高度，不需要额外搭建过高的上料平台；机筒端的模头安装位预留足够的操作空间，方便日常更换模头、清理机筒内的残留物料，机架下部的驱动单元周围预留检修空间，可以在不拆解主体结构的情况下完成传动带更换、驱动部件维护等常规保养作业。

　　实际生产过程中，物料从顶部料斗进入机筒后，随着螺杆的旋转被不断向前输送，在输送过程中通过机筒外部加热与螺杆剪切产生的热量共同作用逐步熔融塑化，熔料在螺杆的持续推送下建立稳定的挤出压力，通过端部的成型口模获得连续的截面形状，后续配合冷却定型、牵引、切割等辅机即可完成成品塑料制品的连续生产；设计过程中针对不同物料的加工特性，还可以调整螺杆的螺距、螺棱宽度、螺旋角参数，比如加工热敏性物料时会适当降低螺杆压缩比，减少物料在机筒内的停留时间，避免物料长时间受热分解，加工高填充改性物料时则会适当提升螺杆的剪切元件比例，保证填充物料与基体树脂的混合均匀度。机架的焊接结构设计时会做时效处理消除焊接应力，避免长期承重出现机架变形导致机筒同轴度偏差，所有与物料接触的机筒、螺杆部件都会做表面硬化处理，提升耐磨性能，减少物料中填充助剂对部件的磨损，延长设备的连续运行周期。
