农田中心枢轴喷灌设备结构设计

在规模化连片农田的灌溉作业场景中，传统渠灌、人工移动喷灌的方式存在水资源浪费严重、作业覆盖均匀度差、人力投入成本高的痛点，中心枢轴灌溉设备正是针对这类大田作业需求开发的专用灌溉装备，可适配平原地区连片耕地、规模化农场、牧草种植基地等多种作业场景，能够在低人力介入的前提下完成大面积农田的均匀灌溉作业。

从设备实际用途来看，该类设备核心作用是将加压后的灌溉水通过跨架输水管路输送至各个喷头位置，以中心枢轴点为圆心做圆周回转运动，实现圆形覆盖区域内的均匀洒水作业，除常规清水灌溉外，也可适配水肥一体化作业需求，在灌溉过程中同步完成可溶性肥料的施加，减少额外追肥的作业工序。相较于传统灌溉方式，该类设备可将水资源利用率提升至较高水平，避免大水漫灌造成的土壤板结、肥料流失问题，同时适配不同生长阶段作物的灌溉需求，通过调整供水压力、回转速度匹配不同的灌水量要求。

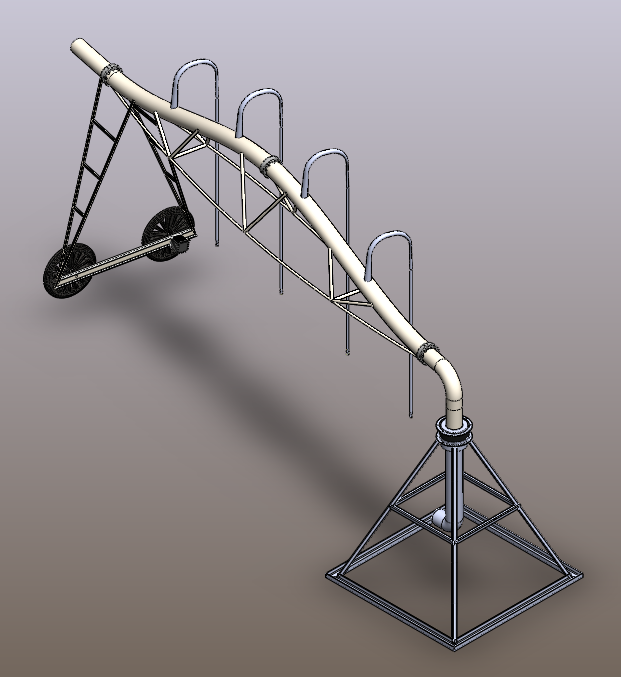

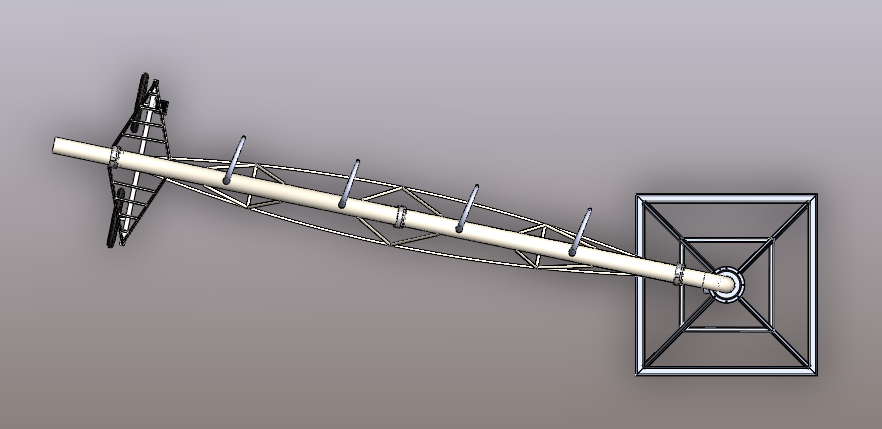

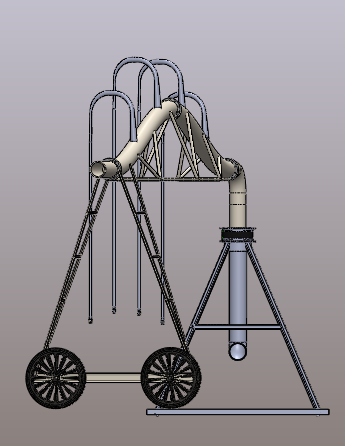

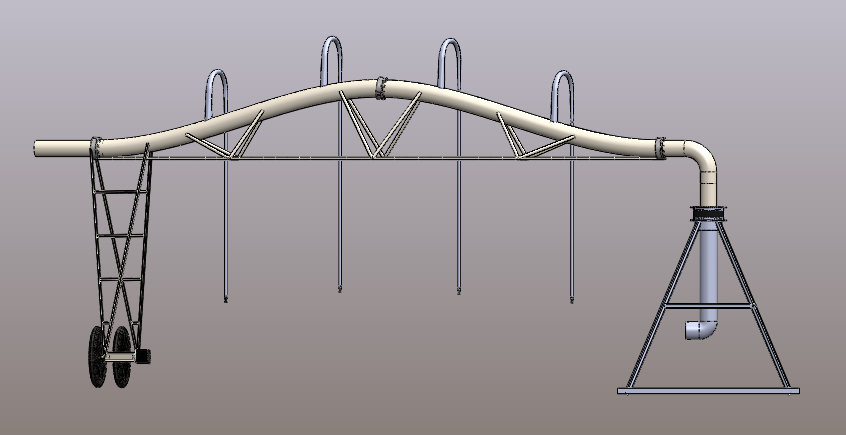

从产品功能特性层面分析，整套设备以中心枢轴座为固定回转基点，多段桁架式跨架通过铰接结构依次连接，每段跨架下方配置支撑行走塔架，塔架搭载行走轮与驱动结构，可沿圆周轨迹同步行进；跨架上方布设输水主管路，管路按固定间距安装喷头组件，不同位置的喷头可根据覆盖半径调整喷嘴规格，避免靠近枢轴点区域过度灌溉、外围区域灌溉量不足的问题。设备的桁架结构采用三角形空间桁架设计，在保证整体结构刚度的前提下尽可能降低自重，减少行走过程中对农田土壤的压实影响，同时可抵御常规田间风力作用，避免跨架出现大幅晃动变形。中心枢轴座内部设置回转密封接头，可在固定进水端与转动输水管路之间实现高压水的动态密封，避免输水过程中出现渗漏问题，同时集成供电与信号传输通路，为各个塔架的驱动电机、控制元件提供动力与控制信号传输通道。

从产品设计思路来看，整套结构的设计首先需要匹配目标灌溉区域的覆盖半径需求，确定跨架的段数与单段跨架长度，单段跨架长度通常结合运输边界、田间道路通行宽度、结构刚度要求综合确定，避免单段跨架过长导致运输安装难度提升、跨中挠度过大的问题。支撑塔架的高度设计需要适配作业区域内作物的最大生长高度，保证设备回转行进过程中跨架与喷头不会刮碰作物顶部，同时预留足够的安全间隙；行走轮的选型需要考虑农田土壤的承载能力，采用宽幅低压轮胎降低接地比压，避免在松软土壤中出现陷车问题。桁架结构的杆件规格选择需要结合自重载荷、输水管道充水重量、风载荷、行走启停惯性载荷做组合工况校核，保证各杆件的应力与变形量在许用范围内，铰接位置采用自润滑轴承结构，减少田间作业环境下的维护频次，适应多尘、高湿度的作业环境。

从外形尺寸与安装边界来看，整套设备的总长度即灌溉覆盖半径可根据地块规模灵活配置，单套设备常规覆盖半径从数十米到数百米不等，中心枢轴座需要固定在地块中心位置的混凝土基础上，基础需要满足设备整体抗倾覆要求，尤其是在大风工况下不会出现枢轴座移位、倾斜问题。设备安装时需要保证各段跨架连接后的直线度偏差在允许范围内，避免行走过程中出现塔架不同步、结构憋卡的问题；各个支撑塔架的行走轮需要调整至对应圆周轨迹的切线方向，保证行走过程中轮胎不会出现侧滑、过度磨损问题。输水主管道的进水端需要与田间供水系统连接，供水压力需要匹配整套设备的喷头工作压力、管路沿程压力损失要求，保证最远端喷头的出水压力满足雾化与喷洒范围要求。设备的控制端可设置在中心枢轴位置，也可配置远程控制模块，实现灌溉时长、回转速度、供水压力的远程调节，同时可配置故障报警功能，当某一塔架行走出现卡滞、管路压力异常时及时停机，避免结构损坏。

在实际田间应用中，该类设备的作业路径为固定圆周轨迹，地块边角区域可配套末端喷枪补充覆盖，也可根据地块形状配置角臂延伸结构，进一步提升地块的灌溉覆盖率。相较于卷盘式喷灌机、移动喷灌机组，中心枢轴灌溉设备的固定安装模式不需要频繁移动机组，作业过程中仅需要定期检查密封件、行走机构、喷头的工作状态，日常维护工作量更低，适合长期固定在连片大田区域使用，能够有效降低灌溉作业的综合成本，提升规模化种植的灌溉作业效率。
