拖挂式农田喷药作业打药设备结构

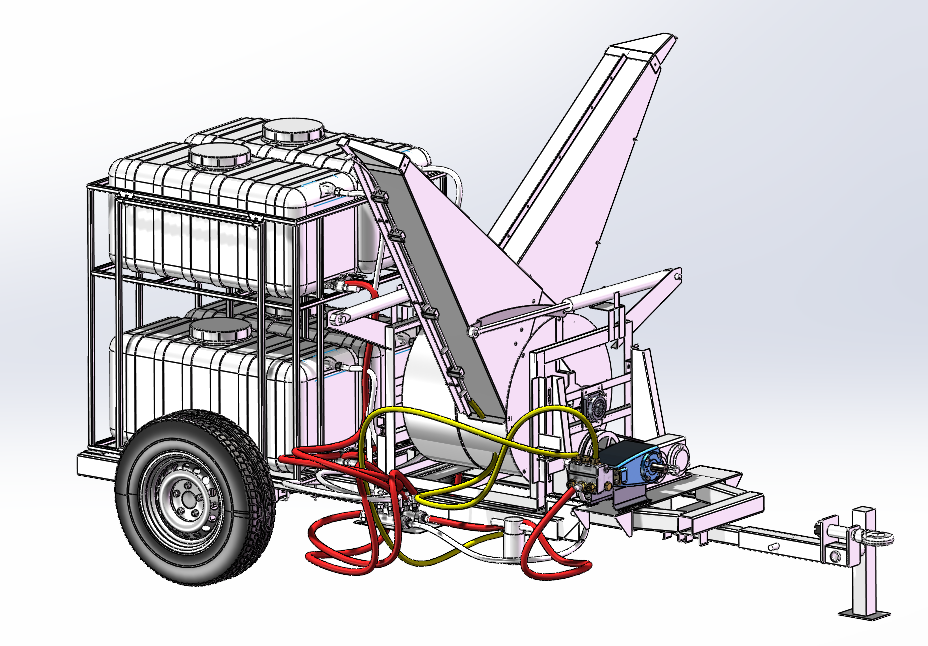

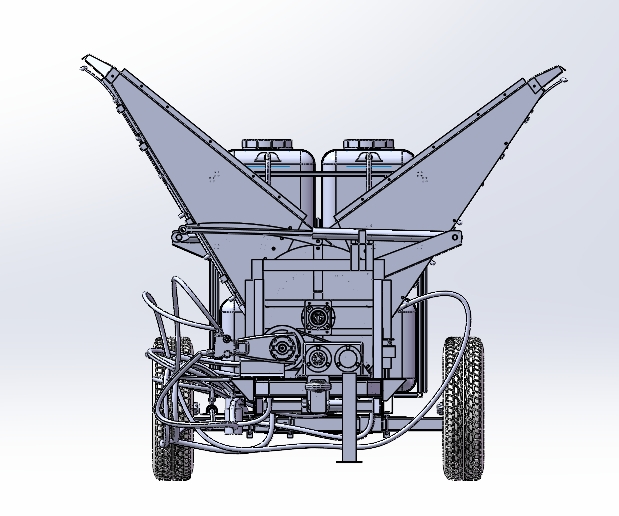

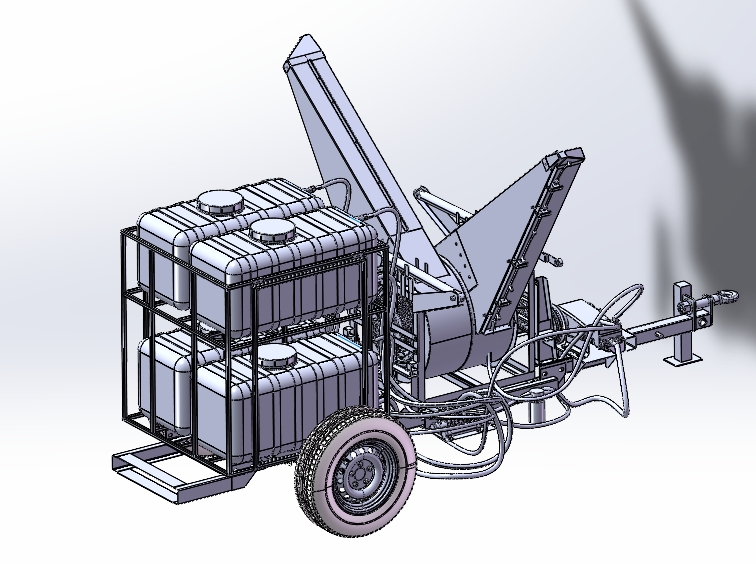

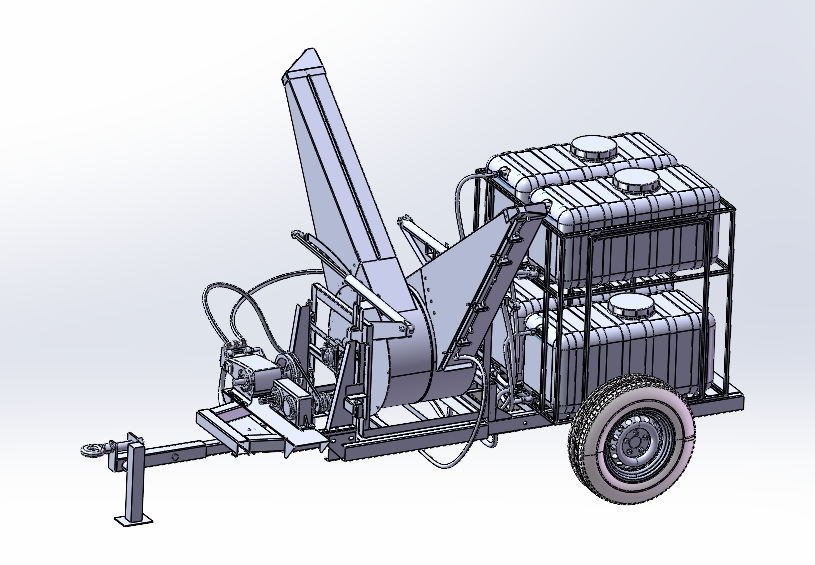

　　这款拖挂式喷药打药设备，核心面向大田块平原旱作区的植保作业场景，适配国内主流轮式拖拉机后置悬挂挂接需求，整体采用单轴拖挂轮式布局，挂接端设置标准牵引销与可折叠支撑支腿，非作业状态下支腿落地可稳定支撑整机，作业时支腿向上翻折锁定，不会干扰田间通行。整机框架采用型钢焊接成型，药箱模块分层布置在机架后侧区域，上下两层共设置四个独立储药腔，可根据作业需求单腔配药或多腔联动供药，药箱顶部设置带透气阀的加药口，侧壁预留液位观察位，机架外侧设置圆管防护栏，避免田间作业时树枝、作物剐蹭损坏药箱。喷杆作业模块布置在机架前侧靠近牵引端的位置，采用可折叠式喷杆臂结构，运输状态下喷臂向上翻折收拢，可有效缩减整机横向宽度，满足农村道路通行的尺寸要求，作业状态下喷臂向两侧展开，可覆盖较大幅宽的作业范围，喷臂末端设置弹性回位机构与防护杆，当喷臂端部碰到田间障碍物、田埂或者作物秸秆时，弹性机构可带动喷臂小幅度偏转避让，避免刚性碰撞导致喷杆弯折、喷头磕碰损坏，越过障碍物后喷臂可自动回位到作业位置，无需人工停机调整。

　　动力传输采用标准PTO传动轴对接拖拉机后输出轴，直接驱动机架上安装的高压隔膜泵，泵体进出液口通过耐腐液压软管分别连接药箱出液端与喷杆供液管路，管路布置沿机架型钢走线，通过管卡固定，避免作业过程中管路晃动磨损，同时在管路最低位置设置排液口，作业结束后可排空管路内残留药液，减少药液结晶堵塞喷嘴、腐蚀管路的问题。整机行走轮采用农用深纹轮胎，适配田间松软路面的通行需求，轮距设置匹配国内主流旱作作物的种植垄距，作业时可沿垄沟行走，减少压苗概率。

　　从安装边界来看，牵引挂接点的高度适配拖拉机后置牵引架的常规高度区间，PTO传动轴的伸缩行程预留足够余量，可适配拖拉机悬挂提升时的长度变化，不会出现传动轴顶死或者脱落的问题；喷杆折叠后的整机高度满足乡村道路限高要求，横向宽度不超出常规农机上路的尺寸限值，无需额外拆解即可完成跨地块转场。结构设计上充分考虑田间作业的恶劣工况，所有转动铰接点都设置了润滑脂注油嘴，可定期加注润滑脂减少磨损，外露金属件都做了防锈涂层处理，药箱采用耐农药腐蚀的滚塑材质，可适配常用杀虫剂、叶面肥、除草剂等不同药剂的存储需求，不会出现药剂腐蚀箱体漏液的问题。

　　喷杆上的喷嘴采用快拆结构，日常维护更换喷嘴无需工具，可快速疏通或者更换不同流量的喷嘴，适配不同作物、不同药剂的喷洒量需求，泵体安装位置设置了减震胶垫，减少作业过程中泵体震动传递到机架导致的管路松动、焊缝开裂问题。机架尾部预留了可选装的尾灯安装位，可满足道路转场时的警示需求，牵引架上设置了安全链挂点，挂接拖拉机后需将安全链挂接在拖拉机牵引架上，避免牵引销脱落导致设备失控。从作业适配性来看，该设备可满足小麦、玉米、大豆等多种旱田作物的全生长期植保作业需求，作物苗期可采用低喷杆位进行叶面喷肥、除草作业，作物生长中后期可调整喷杆高度，满足高秆作物的喷药需求，喷杆上的喷嘴间距可根据作物种植行距进行小范围调整，保证喷洒幅面均匀，无漏喷重喷区域。
