食品加工用立式绞肉设备结构设计

　　在肉制品加工的生产链路里，原料肉的预处理是决定后续产品成型度、混合均匀度的核心前置工序，这款立式绞肉设备的结构设计，完全围绕商用场景下的连续作业需求展开，区别于家用小型绞肉设备的间歇式工作逻辑，整机结构从进料到出料的路径做了直线化排布，尽可能减少物料在腔体内的残留死角，避免不同批次物料交叉污染的同时，也降低了日常生产结束后的清洁工作量。从实际使用场景来看，这类设备常部署在肉制品加工厂的预处理车间、中央厨房的原料处理区，也可适配小型熟食加工门店的现制需求，核心作用是将整块的冻肉、鲜肉按照工艺要求切割成不同粒径的颗粒肉馅，为后续的搅拌、调味、成型工序提供符合规格的原料，避免人工切肉效率低、颗粒规格不均的问题。

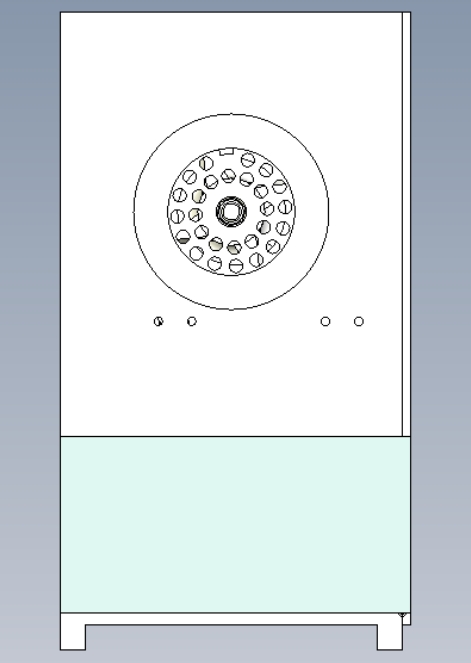

　　设备的核心功能模块分为送料、切割、驱动三个部分，送料段采用螺杆挤压的结构设计，螺杆的螺距从进料端向出料端逐步收窄，能够在推送原料的过程中逐步建立挤压力，保证原料能够持续、稳定地被推送至切割工位，不会出现进料卡顿、空转的问题；切割模块采用切刀刃与孔板配合的剪切结构，转动的切刀紧贴孔板端面做圆周运动，原料被螺杆推送穿过孔板上的成型孔时，就会被旋转的刀刃切断形成颗粒，更换不同孔径的孔板、调整对应切刀的刃口角度，就可以加工出不同粒径的肉馅，适配肉丸、香肠、包子馅、肉饼等不同产品的原料要求。

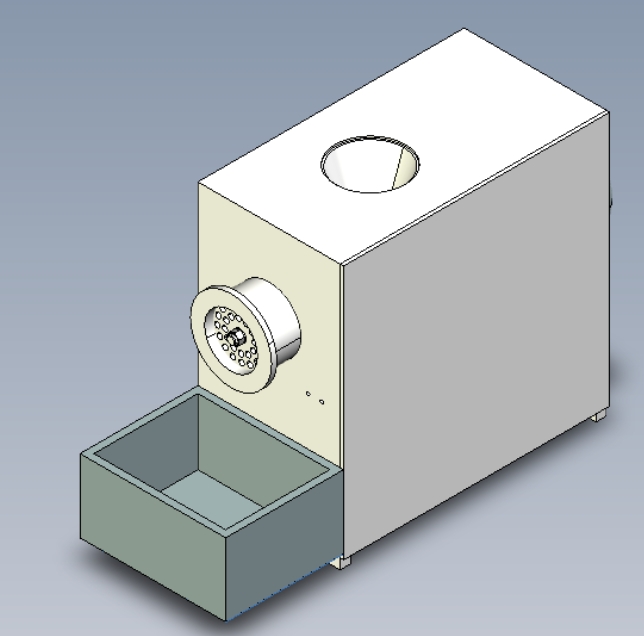

　　从设计思路上看，整机的外壳采用上下分段的立式结构，上部腔体为进料与螺杆输送段，下部为驱动机构的安装腔体，驱动电机竖直布置在腔体内部，输出轴直接与螺杆、切刀的传动轴连接，省去了额外的传动换向结构，既减少了传动过程中的功率损耗，也缩小了整机的横向占地面积，适配车间内狭小的设备布置空间；与物料接触的腔体、螺杆、切刀、孔板等部件，均采用符合食品接触标准的金属材质，刃具部分做了特殊的热处理工艺，表面硬度更高，长期切割带筋膜的肉类也不容易出现刃口卷边、磨损过快的问题，延长了易损件的更换周期。

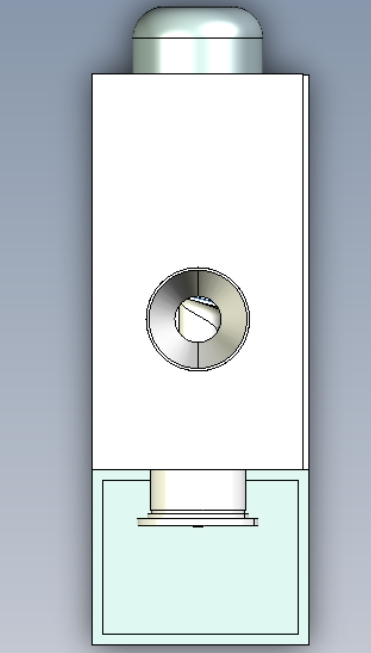

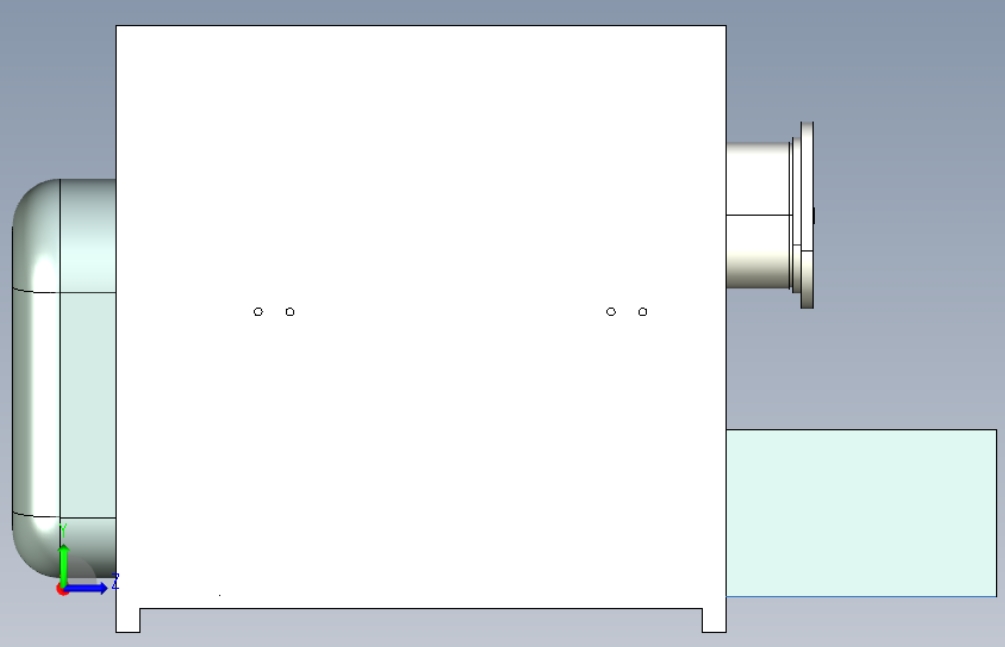

　　在安装边界与外形尺寸的设计上，整机的底部为平整的安装基面，可直接固定在车间的操作台面或者配套支架上，进料口设置在腔体上部，高度适配操作人员站立投料的作业姿态，不需要过度抬臂即可完成进料操作，出料口位于下部腔体的前端，伸出长度足够对接下方的物料接料容器，不会出现出料时物料洒落的问题；设备的外部没有突出的尖锐结构，所有的连接紧固件都做了沉头设计，避免作业过程中剐蹭操作人员的衣物或者肢体，传动部位全部封闭在壳体内部，既防止生产过程中物料、水渍进入驱动机构造成设备故障，也避免了外露传动部件带来的安全隐患。实际生产过程中，这类设备的处理效率远高于人工处理，而且切割出的肉馅颗粒均匀度更好，不会出现局部过碎、局部过大的问题，能够保证后续搅拌工序中辅料与肉馅的混合均匀度，稳定最终产品的口感；设备的易损件仅为切刀与孔板，拆卸更换不需要复杂的专用工具，日常维护时只需要将前端的孔板压盖拧下，即可取出切刀、孔板和螺杆进行清洁，操作门槛较低，不需要专门的设备维护人员即可完成日常的保养工作。在结构建模的过程中，需要重点关注切刀与孔板的配合间隙，间隙过大会出现筋膜卡滞、肉馅连刀的问题，间隙过小则会加剧刃口的磨损，缩短零件使用寿命；螺杆与腔体内壁的配合间隙也需要控制在合理范围，既要保证物料推送的压力足够，也要避免螺杆转动过程中与内壁发生剐蹭，造成零件磨损或者设备卡滞；驱动部分的连接轴需要做可靠的密封设计，避免物料中的汁水、清洁过程中的水渍渗入轴承或者电机内部，造成设备故障。
