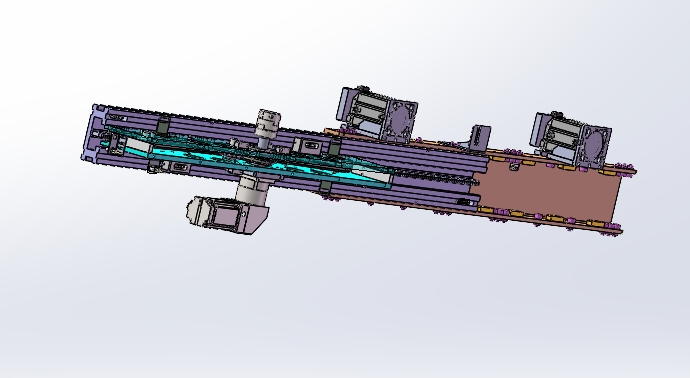

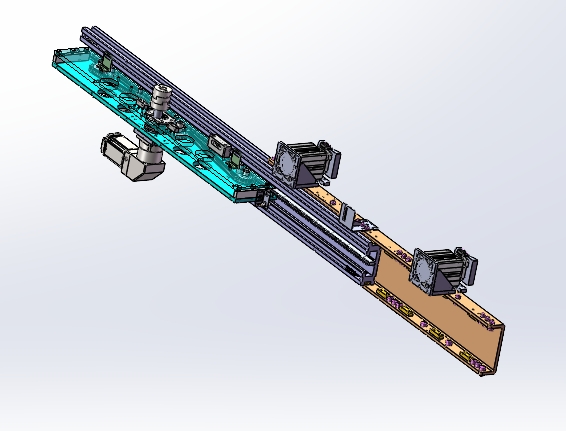

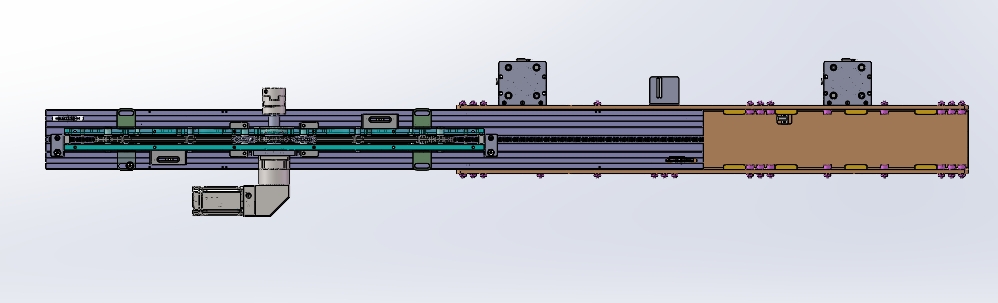

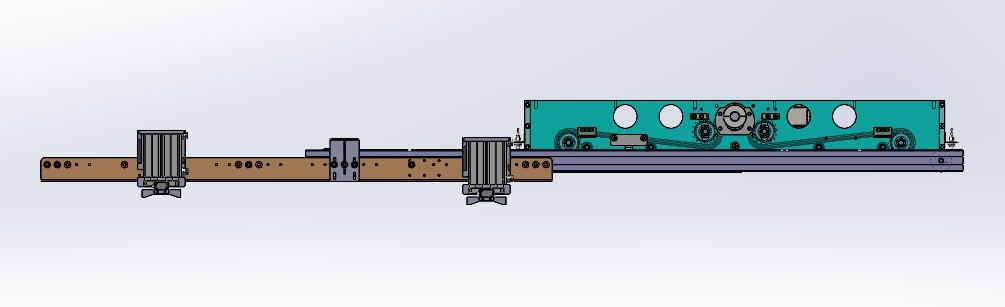

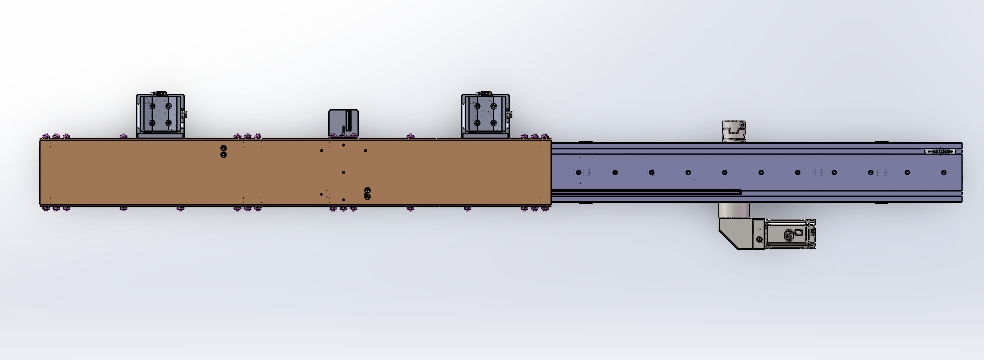

伸缩货叉随动轨道结构设计方案

　　从实际应用场景来看，这类随动轨道适配于双深位、多深位立体仓库的伸缩货叉系统，可在有限的货叉缩回尺寸边界下，实现两倍甚至三倍于自身缩回长度的伸出行程，满足密集仓储场景下跨货位取放托盘货物的需求，同时在汽车制造焊装车间的物料转运、冷链仓储的低温作业环境中，这套结构也能通过降低导轨配合面的加工精度要求，减少低温形变带来的卡滞风险。从功能特性层面分析，随动轨道的核心作用是在货叉逐级伸出的过程中，对每一节伸缩臂提供持续的支撑与直线导向，避免货叉在伸出至最大行程时出现悬臂下挠、运行卡滞的问题；轨道随货叉的伸缩动作同步联动，配合链轮链条的传动结构，将动力均匀传递至每一节伸缩臂，保证各节臂的伸缩动作同步性，避免出现单节臂超前或滞后伸出导致的结构别劲问题。在自动化立体仓储、智能产线物料转运场景中，堆垛机、穿梭车的伸缩取放机构直接决定了货位利用率与作业节拍，随动轨道作为伸缩货叉的核心支撑导向部件，其结构合理性直接影响整套取料系统的运行稳定性与维护周期。不同于常规固定导轨的导向形式，这套随动轨道采用分体随动式结构，配合链齿传动实现货叉的双向长行程伸缩，有效规避了传统固定导轨需要在货叉全伸行程内加工高精度长导轨槽的工艺难题，大幅降低了大行程货叉的导轨加工难度与制造成本。

　　在结构设计思路上，这套随动轨道采用模块化分层设计，将导轨基体、传动连接座、限位挡块、耐磨衬板作为独立可拆分单元，导轨基体选用高强度合金结构钢加工，配合表面淬火处理提升配合面的耐磨性能，耐磨衬板采用自润滑复合材料镶嵌在导轨与伸缩臂的配合面之间，无需额外加注润滑脂即可满足长期往复运行的耐磨需求，同时降低日常维护的工作量；传动连接座与链条的连接位置设计有腰型调节孔，可在装配阶段调整链条张紧度，补偿加工与装配误差，保证链齿啮合的平稳性，避免传动过程中出现跳齿、异响问题。

　　从安装边界与尺寸配合来看，这套随动轨道的安装基准面设置在轨道基体的底部与侧部，装配时可通过底部的定位键槽与货叉底座的定位凸台实现快速定位，侧部的压紧螺钉可在调整好轨道直线度后完成锁紧固定，整体缩回状态下的横向尺寸适配标准托盘的底部叉取空间，不会超出货叉本体的安装边界，伸出状态下轨道的搭接长度满足最大负载下的挠度要求，在额定负载工况下，货叉端部的下挠量控制在行业允许的范围内，保证取放货过程中不会与货架层板、托盘发生剐蹭。

　　在实际运行过程中，随动轨道的各配合面之间设计有合理的间隙补偿量，可抵消加工误差、安装误差以及长期运行磨损带来的间隙变化，避免出现运行卡滞；轨道两端设置有聚氨酯缓冲限位块，在货叉伸缩至行程端点时可吸收冲击动能，降低刚性碰撞带来的结构损伤与噪音。不同于传统固定导轨需要全程加工高精度导向面的方案，这套随动结构仅需要在各节轨道的配合段加工高精度导向面，大幅减少了高精度加工的行程长度，同时链条与随动轨道的配合设计，将传动受力与导向受力进行分离，导轨仅承受垂直方向的负载与侧向导向力，链条仅承受伸缩方向的传动力，避免了传统结构中导轨同时承受传动力与导向力导致的局部磨损加剧问题，有效提升了整套机构的使用寿命，降低了长期运行的维护成本。针对不同负载等级的应用场景，这套随动轨道可通过调整导轨基体的截面尺寸、耐磨衬板的材质以及链条的规格，适配从轻载料箱转运到重载托盘搬运的不同需求，无需对整体结构原理进行大幅改动，具备较强的场景适配性。
