电脑机箱用轴流散热风扇结构设计

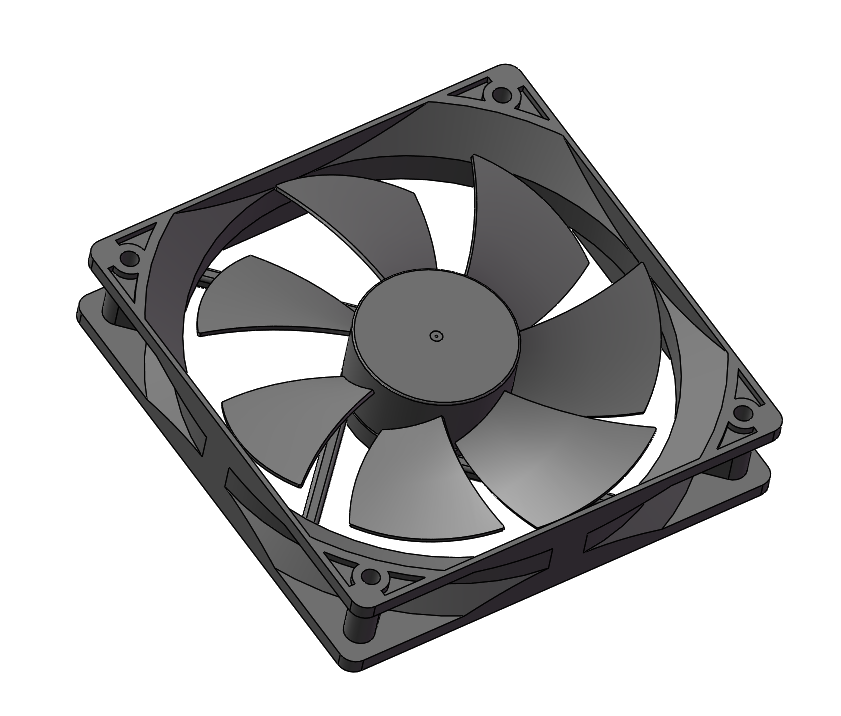

在消费电子、工业电控柜、服务器机架等需要主动风冷散热的场景里，轴流散热风扇是最基础也最核心的通风换热部件，它的性能直接决定了密闭腔体内部的热交换效率，进而影响电子元器件的工作稳定性与使用寿命。很多刚接触结构设计的工程师容易把散热风扇当成标准外购件直接选型调用，但实际做整机热设计的时候，往往会遇到标准件安装孔位不匹配、风阻特性和腔体风道不契合、运行噪音超出设计阈值的问题，这时候就需要根据实际安装边界做定制化的风扇结构调整，甚至重新设计扇框与扇叶的匹配参数。

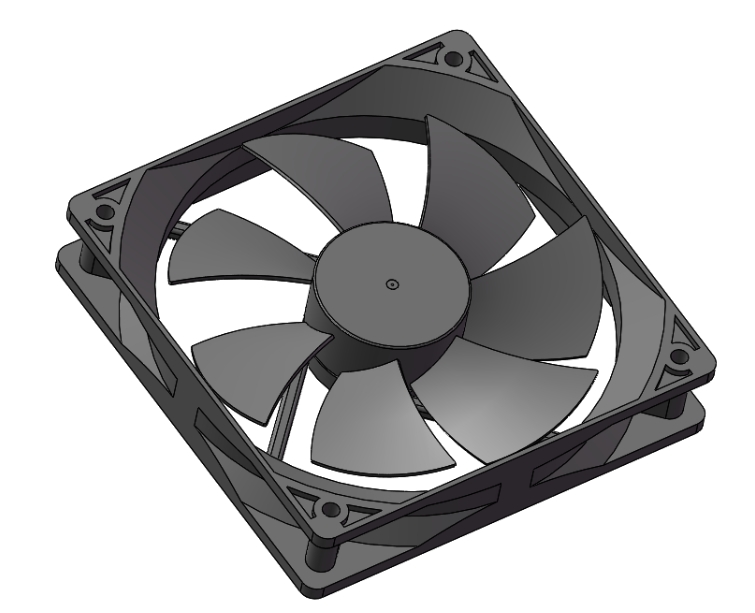

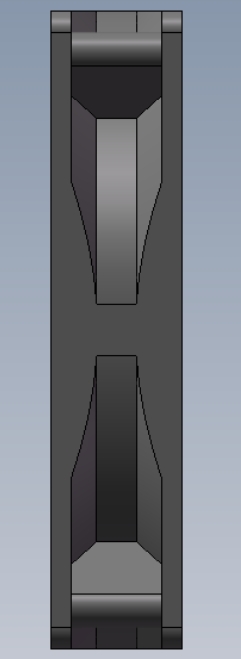

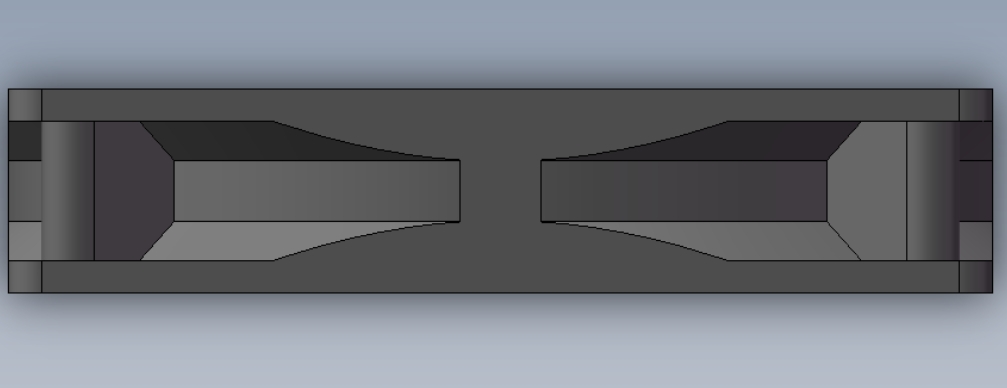

从结构组成来看，这类散热风扇核心分为扇框、扇叶转子、轴承组件、驱动定子四个部分，扇框作为整个部件的安装基准，外圈的安装孔位需要严格匹配安装面的螺柱位置，常规80mm规格的方型扇框，安装孔中心距一般为71.5mm，孔位直径预留3.2mm以适配M3规格的固定螺丝，扇框的轴向厚度需要根据安装腔体的预留空间确定，过厚会挤占内部走线空间，过薄则会导致扇叶转动时的气流沿框体边缘泄漏，降低有效送风效率。扇框的中心轮毂位置是固定定子与轴承的基座，这个部位的同轴度公差需要控制在0.02mm以内，否则转子转动时会出现偏心抖动，不仅会提升运行噪音，还会加速轴承的磨损，缩短风扇的无故障运行时间。

轴承结构的选型直接决定了风扇的运行寿命与噪音表现，常见的滚珠轴承结构转动阻力小，耐高温性能好，适合在工业设备长期高温运行的场景下使用，但加工精度要求高，装配不当容易出现滚珠异响；含油轴承结构成本低，运行噪音小，依靠内部浸渍的润滑油实现自润滑，适合消费电子类常温运行的场景，但长期高温环境下润滑油容易挥发流失，导致寿命衰减；磁悬浮轴承则是通过磁吸力将转子悬浮在中心位置，没有物理接触摩擦，运行寿命更长，噪音更低，但成本相对较高，多用于对静音要求高的高端设备。在做结构建模的时候，需要根据目标应用场景选择对应的轴承结构，同时预留好轴承的安装位公差，避免过盈量过大导致轴承外圈变形，或者间隙过大导致转子窜动。

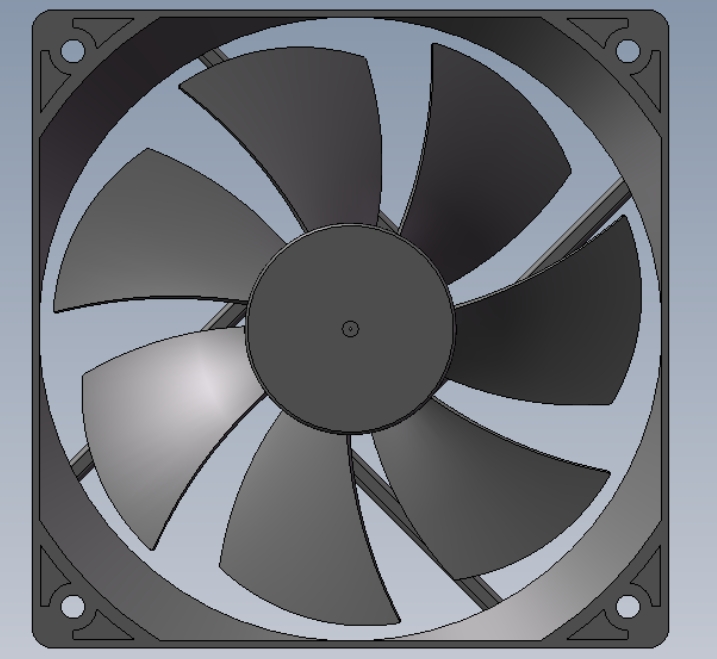

扇叶的型线设计是决定风扇风量与风压特性的核心，风量指的是单位时间内风扇能够输送的空气总体积，风压则是风扇能够克服风道阻力向前送风的能力，这两个参数存在此消彼长的权衡关系：如果扇叶的安装角偏大，叶型偏平直，风扇的空载风量会更大，但遇到密集散热鳍片这类高风阻场景时，风量衰减会非常明显；如果扇叶安装角偏小，叶型带有一定的弧度设计，风扇的静压会更高，在高风阻场景下依然能保持不错的送风能力，但空载风量会有所降低。设计时需要结合整机的风道阻力曲线做匹配，比如服务器机箱内部有多层硬盘架与密集的CPU散热鳍片，风阻较大，就需要偏高风压的扇叶设计；而普通桌面机箱内部空间开阔，风阻小，就可以偏向大风量的叶型设计，同时扇叶的数量需要做动平衡校验，一般7叶或者9叶的设计能更好地打散转动时的气流脉动，降低运行时的风切噪音。

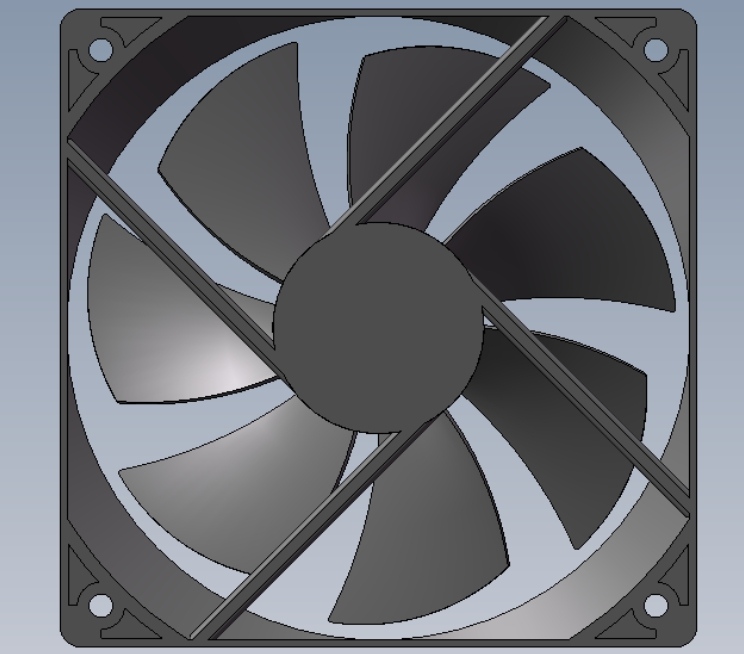

在实际建模装配的时候，需要注意扇叶和扇框内壁的间隙控制，间隙过大会导致气流回流，降低送风效率，间隙过小则容易因为加工公差或者热胀冷缩出现扇叶擦框的问题，一般单边间隙控制在0.3-0.5mm比较合适。另外扇框的进风侧可以做导流倒角设计，引导气流更顺畅地进入扇叶区域，降低进风端的紊流损失，出风侧则可以根据需要设计导流筋，调整出风的气流方向，避免气流直接吹到线材或者局部结构产生额外的风噪。安装面的设计需要考虑减震需求，一般会在扇框的四个安装角位置预留减震胶钉的安装槽，通过橡胶减震件隔绝风扇转动时的振动传递到机箱壳体，避免产生结构共振噪音。

很多工程师做散热设计时容易只关注风扇的标称风量参数，忽略实际风道里的风阻对实际送风量的影响，实际上风扇在实际装机后的有效风量往往只有标称空载风量的30%-60%，所以在结构设计阶段就需要把扇叶型线、风道结构、安装间隙这些因素结合起来做匹配，不能单纯靠堆高风扇转速来提升散热能力，转速提升不仅会带来噪音的指数级上升，还会加剧轴承磨损，降低部件可靠性。合理的扇叶型线匹配、精准的安装公差控制、适配场景的轴承选型，才能让散热风扇在满足散热需求的同时，兼顾寿命与噪音表现。
