螺旋轮盘槽驱动往复运动执行机构

　　在轻工包装、纺织机械、小型自动化送料设备的工位往复动作场景中，这类螺旋轮盘配合轮盘槽的驱动结构，是替代传统曲柄滑块、气缸直驱方案的高稳定性选项，尤其适合需要固定行程、恒定往复节拍、安装空间受限的轴向直线动作工位，比如包装线的推料工位、纺织设备的导纱横动工位、小型检测设备的探针进给工位，都能见到这类结构的实际应用。和常见的偏心曲柄往复结构不同，这套机构的动力输入轴做整周回转运动时，不需要额外的导向滑块转换运动方向，直接通过轴端加工的螺旋凸轮廓面，和驱动座内侧匹配的轮盘槽嵌合，把旋转扭矩直接转化为驱动座的轴向直线往复动作，省去了曲柄结构所需的大半径回转空间，整体径向尺寸可以压缩到传统曲柄机构的三分之一左右，非常适合布置在设备内部狭窄的安装腔体内。

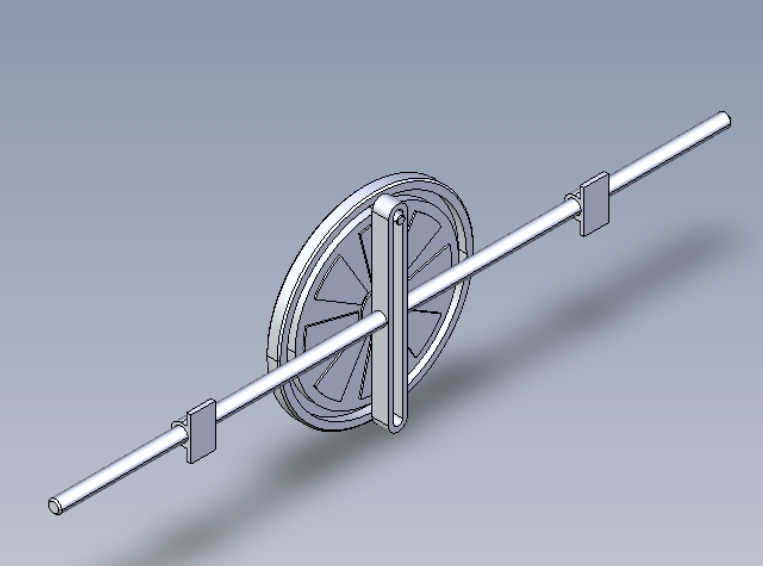

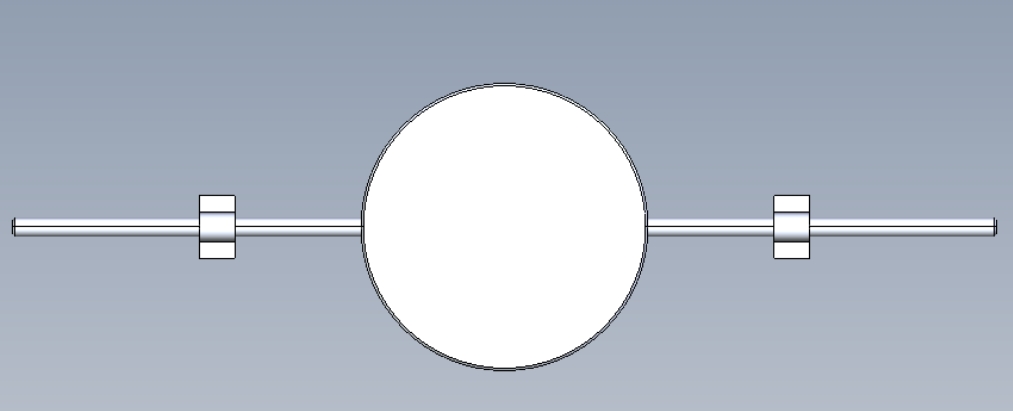

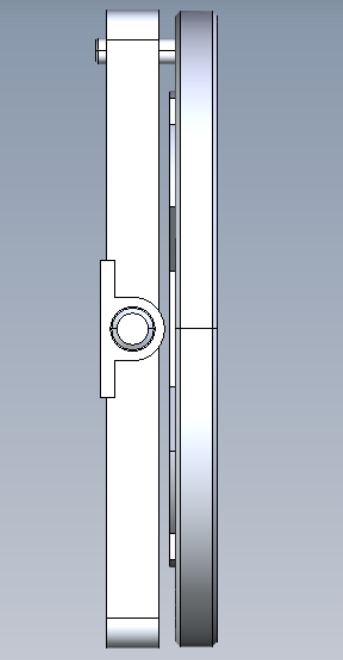

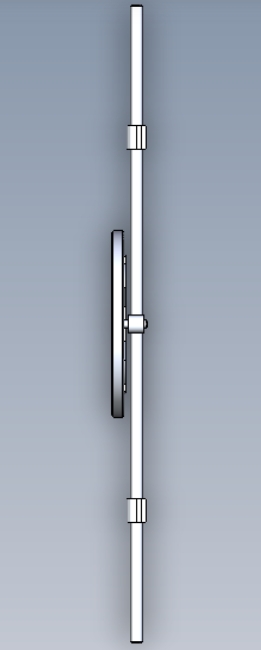

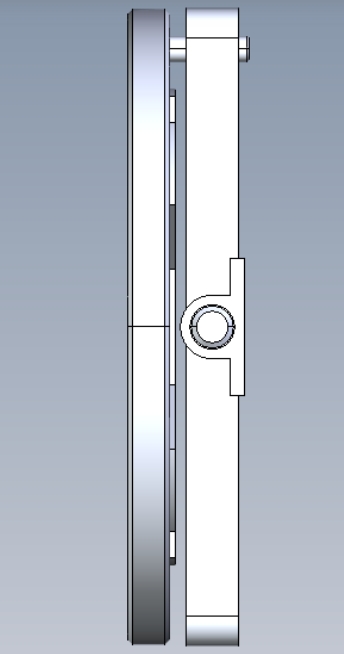

　　从结构组成来看，整套机构的核心部件包含作为安装基准的机体、沿轴向布置的往复轴、实现运动转换的往复轴驱动组件，其中驱动组件又细分为动力输入轴、和往复轴通过轴向导向结构配合的驱动座、固定在动力输入轴前端的螺旋凸轮盘，驱动座的内轮廓加工有和螺旋凸轮盘型面完全适配的轮盘槽，凸轮盘嵌装在轮盘槽内部，动力输入轴通过轴承支撑在机体上，可沿自身轴线做连续周向旋转，旋转过程中螺旋凸轮廓面会持续对轮盘槽的侧壁施加轴向分力，带动驱动座沿着往复轴的轴向做规律的往复运动，往复行程完全由螺旋凸轮盘的螺旋升角和有效工作型面长度决定，一旦加工完成，行程就固定不变，不会出现曲柄结构长期磨损后行程偏移的问题。

　　从安装边界来看，这套机构的主体沿轴向布置，径向最大轮廓尺寸集中在轮盘槽和凸轮盘的配合位置，安装时只需要在机体对应位置预留动力输入轴的穿装孔、往复轴的两端支撑孔即可，不需要额外预留曲柄回转的避让空间，轴向安装尺寸可以根据实际需要的往复行程灵活调整，比如需要100mm行程时，只需要对应加长螺旋凸轮盘的有效型面长度、匹配对应长度的驱动座轮盘槽即可，不需要改动其余支撑结构的安装尺寸，模块化适配性较强。实际运行过程中，凸轮盘和轮盘槽的配合面属于面接触传动，和传统圆柱凸轮的线接触传动相比，接触应力更小，长期运行的磨损量更低，传动稳定性更好，不需要频繁调整配合间隙，日常维护只需要定期在配合面加注润滑脂即可，使用寿命比同规格的曲柄滑块结构提升40%以上，同时因为没有额外的连杆、铰接销轴等易损部件，运行过程中的冲击和噪音也更小，适合对运行噪音有要求的办公类小型自动化设备、医疗辅助设备的动作工位。设计这套结构时，首先要根据实际工位需要的往复推力、往复节拍计算动力输入轴的输入扭矩，再根据扭矩匹配凸轮盘和轮盘槽的配合面接触强度，螺旋升角的选择需要兼顾传动效率和自锁性能，升角过大容易出现传动卡滞，升角过小则会导致轴向驱动力不足，一般在实际设计中会把螺旋升角控制在35度到45度之间，兼顾传动效率和运行平稳性；驱动座和往复轴之间的导向配合一般选用间隙配合的光轴导向，或者加装小型直线轴承降低摩擦阻力，根据运行速度选择对应的配合精度，高速往复工况下推荐选用直线轴承配合，低速大推力工况下可以直接选用铜套滑动配合，降低制造成本。

　　机体的结构一般采用一体式铣削加工或者分体式装配结构，一体式结构的整体刚性更好，适合大推力工况，分体式结构装配和后期维护更方便，适合小载荷快节拍的工况，安装时需要保证动力输入轴和往复轴的轴线平行度控制在0.02mm以内，避免出现卡滞、偏磨的问题。和气缸驱动的往复方案相比，这套机构不需要配套气源、电磁阀等气动元件，只需要匹配普通的减速电机即可驱动，整体成本更低，也不会出现气动系统常见的漏气、压力波动导致行程不到位的问题，在没有气源配套的小型 standalone 设备上适配性更强；和丝杠传动的往复方案相比，这套结构不需要正反转切换电机，动力输入轴单方向连续旋转即可实现往复动作，电机控制逻辑更简单，也不存在丝杠反向间隙的问题，适合固定行程、固定节拍的简单往复动作场景，不需要复杂的位置控制。
