DN40规格UPVC管道活接连接件结构

在民用给排水、化工介质输送、水处理管路布设的现场场景里，小口径UPVC管路的可拆卸连接需求一直占比不低，DN40规格的活接就是这类场景里高频用到的连接件，不少刚接触管路设计的工程师容易把它和普通直接头混淆，实际上二者的应用边界差异非常明显。普通直接头一旦粘接完成，两段管路就完全锁死，后续要拆改阀件、更换局部管段只能切割破坏管材，而活接的核心设计逻辑就是在保证密封可靠性的前提下，给管路预留可拆卸的检修断点，不用大面积破坏已铺设的管线就能完成局部拆装作业。

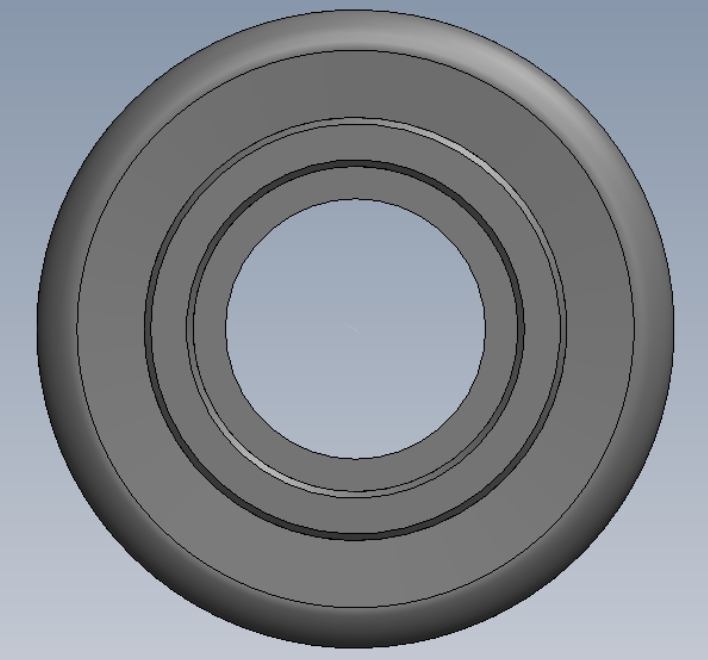

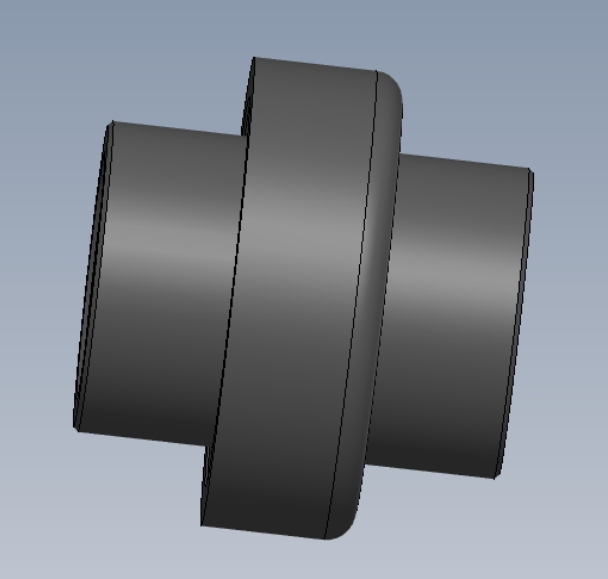

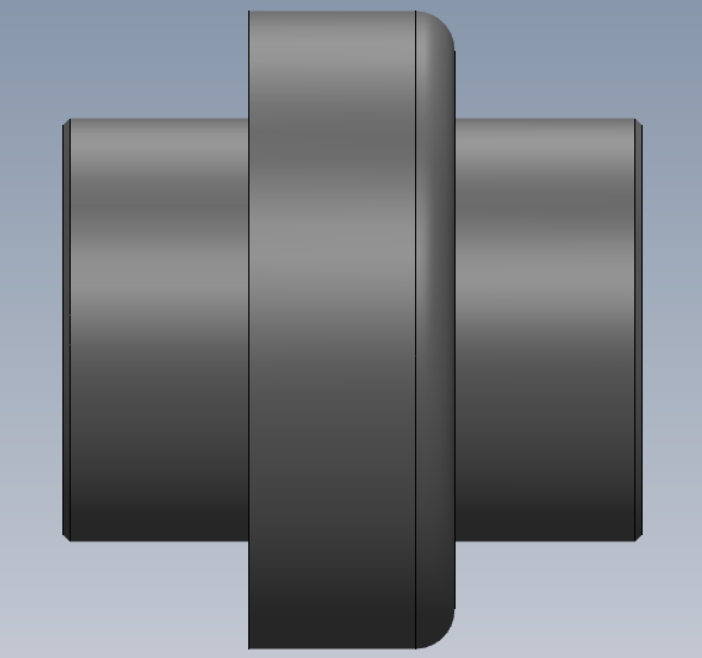

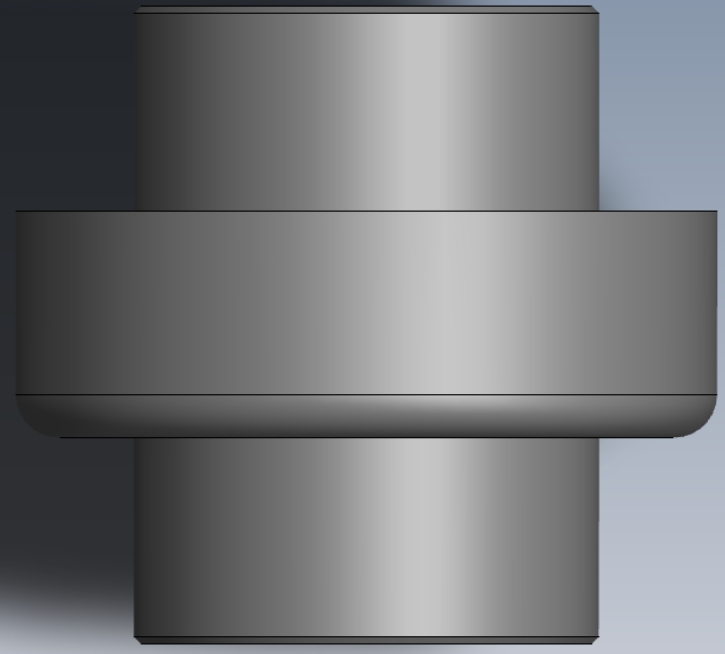

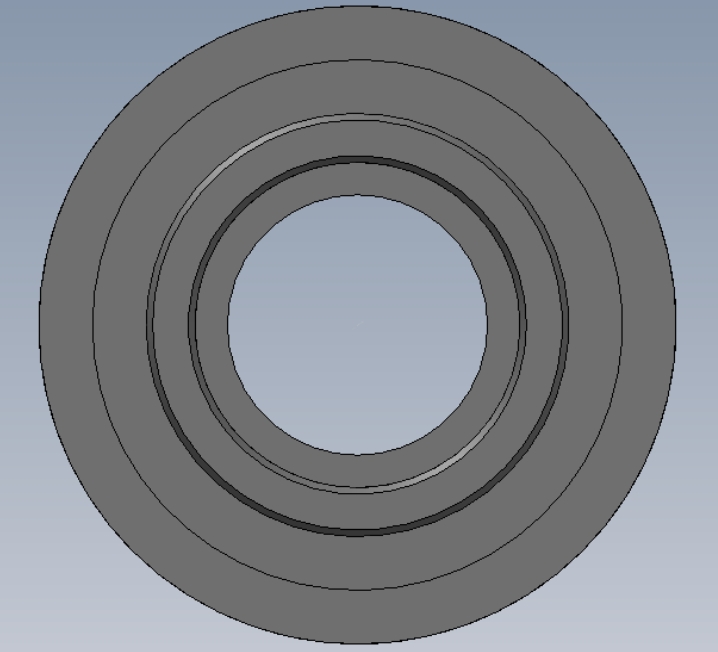

从结构设计来看，这款DN40活接采用三段式组合结构，两端是可分别与对应管材承插粘接的承口段，中间是带锁紧限位的凸缘结构，配合锁紧螺帽就能把两端的密封面压紧，不需要在管材上套丝，也不用额外做法兰焊接，完全适配UPVC管材的粘接施工逻辑。做三维建模的时候，要特别注意承口段的内径公差，UPVC管材的外径有明确的行业标准，承口内径要预留合适的粘接间隙，间隙太小涂胶后管材插不到位，容易形成渗漏通道，间隙太大则会导致粘接层厚度不均，长期受介质压力冲击容易脱开。中间凸缘的外径尺寸要和锁紧螺帽的内止口匹配，建模时不能只做外观圆弧过渡，要把螺帽旋合的行程空间、密封面的压紧余量都留出来，很多新手建模容易忽略螺帽旋入时的避让空间，导致实际装配时螺帽卡滞，没法把密封面压到设计压缩量。

实际选型应用时，DN40这个规格对应的是1.5寸公称通径，适配外径50mm的UPVC管材，安装时不需要特殊工装，普通施工人员在现场涂胶后插入两端承口，等粘接剂固化到位后拧紧中间的锁紧螺帽就能完成连接，相比法兰连接少了螺栓打孔、对位的工序，施工效率能提升不少，而且整体结构的外轮廓没有突出的螺栓耳，在狭小的管道井、设备旁的管路布设场景里，能有效节省安装空间，不会因为螺栓突出和周边构件产生干涉。

从功能特性来说，UPVC材质本身的耐化学腐蚀性能是这类活接的核心优势，输送常温下的酸碱类介质、民用给排水、泳池循环水等场景都能适用，不会像金属活接那样长期接触水或者腐蚀性介质出现锈蚀、粘接拆不开的问题。建模时要注意密封面的平面度要求，两端承口和中间锁紧段贴合的密封面不能有拔模斜度，也不能做外观上的圆角处理，必须保证平整，否则哪怕螺帽拧得再紧，密封面有缝隙也会出现渗漏。另外承口段的插入深度要符合管材安装的规范要求，插入太浅会导致粘接面积不足，管路受外力拉扯时容易从接头位置脱开，插入太深则会导致管材顶到接头内部的限位台阶，造成管路通径缩小，影响介质输送的流量。

不少做管路三维布管的设计师，在调用这类标准件模型的时候，经常会忽略活接的安装操作空间，只按照静态的外轮廓预留位置，实际上拧紧中间螺帽的时候需要扳手有一定的转动空间，要是把活接布置在紧贴墙面或者其他设备的位置，现场施工时扳手没法卡到螺帽上，根本没法完成锁紧操作，后期检修拆卸也会非常麻烦。这款模型在建模时还原了真实产品的各段尺寸比例，凸缘段的厚度、承口段的长度都和实际量产产品一致，布管时直接调用就能准确校验安装边界，不用再反复核对实物尺寸调整装配间隙，能有效减少现场安装时出现的干涉问题。

在化工小型试验管路、家装给排水改造、水处理设备的内部管路连接场景里，这类活接的使用频率非常高，它不需要像金属管件那样做防腐处理，本身材质的重量也轻，高空布设管路时能降低管线的整体承重，长期使用也不会出现锈水污染介质的问题。设计时还要注意，活接的通径要和管材保持一致，内部不能有突出的缩口结构，否则会增加管路的流体阻力，在输送带微小颗粒的介质时还容易在缩口位置造成淤积，堵塞管路。这款模型的内部流道做了等径设计，两端承口和中间通径平滑过渡，不会出现介质流动的突变台阶，能有效降低管路的局部压力损失。
