DL-15破拱气碟料仓助流装置结构

在粉体、颗粒物料的储存与输送环节，料仓结拱堵料是长期困扰生产运维的共性问题，尤其是建材行业的水泥、粉煤灰储仓，食品行业的面粉、糖粉料斗，化工行业的塑料粒子、粉料储罐，在物料湿度偏高、粒径偏细、仓壁摩擦系数大的工况下，很容易在出料口上方形成拱形料塞，导致下料中断，直接影响整条生产线的连续运行。DL-15气碟正是针对这类小口径料仓的结拱问题设计的专用助流破拱部件，区别于传统的振动电机、空气炮等大冲击力破拱设备，这款气碟的作用范围更聚焦，安装布局更灵活，不会对仓壁结构造成额外的振动疲劳损伤。

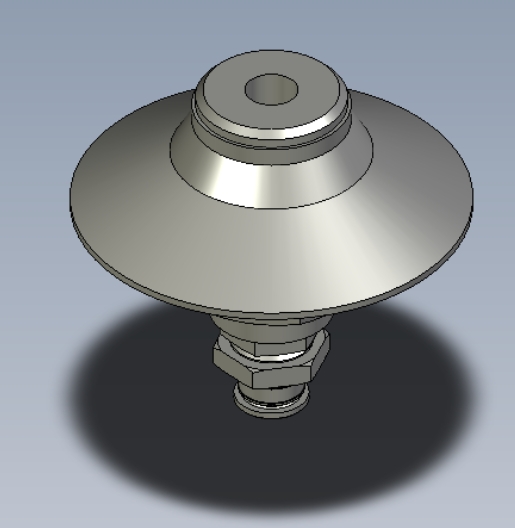

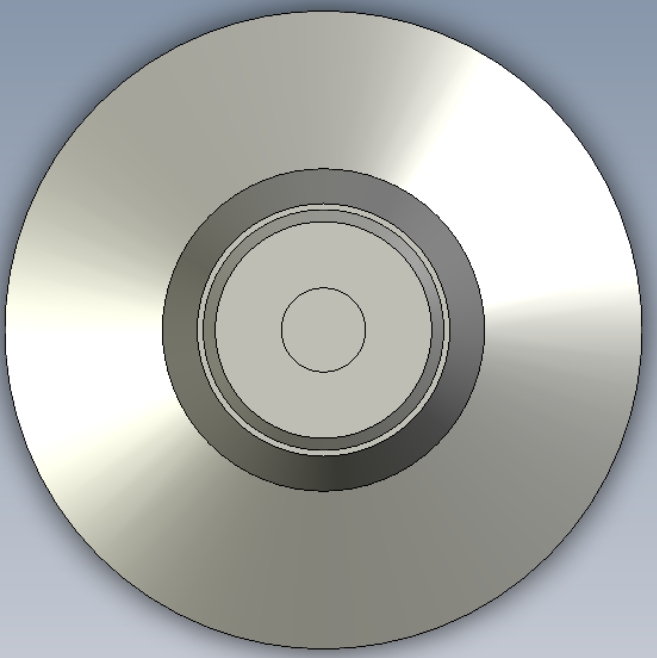

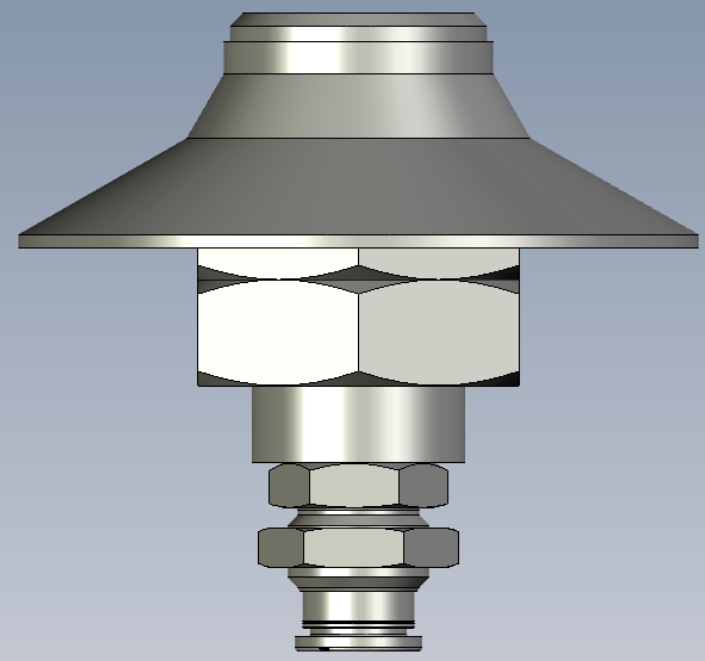

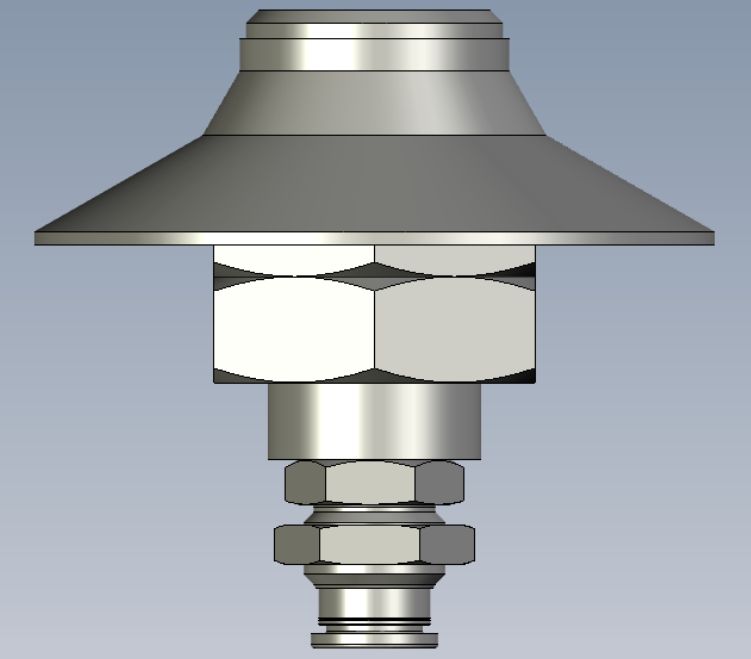

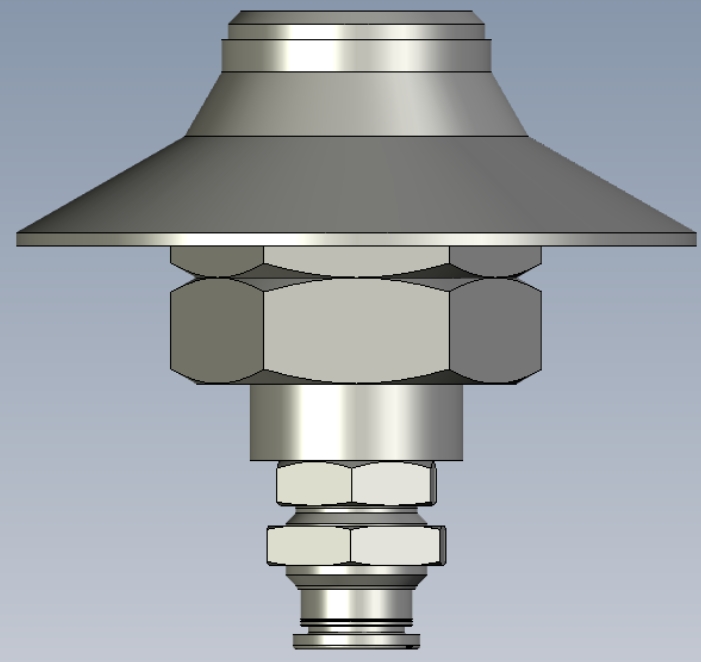

从结构设计逻辑来看，这款气碟采用了碟形盘面与基座分体组合的结构形式，上部的碟形盘面为大倾角锥面设计，盘面边缘做了圆弧过渡处理，当气碟安装在料仓锥段内壁时，盘面可以与仓壁形成近乎顺滑的衔接面，不会额外突出形成物料挂附的死角，避免物料在气碟安装位置长期堆积变质。盘面中心预留的进气通孔与下部的基座气腔连通，基座部分设置了外螺纹连接结构与锁紧螺母，安装时仅需要在料仓锥段的对应位置开出适配直径的安装孔，将基座从仓内穿出仓壁，通过外侧的锁紧螺母配合密封垫片完成固定，不需要在仓壁做复杂的焊接支架结构，单套安装作业耗时不超过十分钟，后期维护更换也不需要清空仓内物料，仅需要断开气源即可完成拆装。

功能实现层面，这款气碟依靠压缩空气作为动力源，当配套的电磁阀接通气源时，压缩空气会通过基座内部的气腔从盘面与基座的结合缝隙处瞬间喷出，同时碟形盘面会在气压作用下产生毫米级的微幅振动，气流会沿着碟形锥面呈扇形扩散，直接作用在结拱物料的底部支撑位置，瞬间破坏物料颗粒之间的粘接力与静平衡状态，让结拱的物料塌落恢复流动。不同于空气炮的瞬间大冲击力爆破，这款气碟的冲击范围集中在安装点周边0.5-1米的区域，工作时的反作用力极小，不会对薄钢板料仓造成变形影响，也不会因为冲击力过大导致物料分层、离析，尤其适用于食品级物料、易碎颗粒物料的破拱助流场景。

从安装边界来看，这款气碟的整体盘面直径适配15规格的安装尺寸，基座螺纹长度可以覆盖3-12mm厚度的仓壁安装需求，不管是不锈钢焊接料仓、钢板卷制料仓还是工程塑料料仓，只要仓壁厚度在适配范围内都可以安装。在实际布局选型时，通常会根据料仓锥段的直径大小，在同一水平面均匀布置3-4套气碟，相邻两层气碟的垂直间距控制在1-1.5米，错开安装角度，保证气流覆盖范围没有死角，气源压力只需要维持在0.4-0.6MPa的常规工厂气压范围即可正常工作，不需要额外配置增压设备。

在实际工况适配中，这款气碟的碟形盘面采用耐磨弹性材质制作，长期与物料接触摩擦也不会出现过度磨损，密封结构可以避免细粉料倒灌入气腔造成气路堵塞，不管是流动性较差的超细滑石粉、容易吸潮结团的蛋白粉，还是摩擦系数较大的塑料再生粒子，都可以通过合理布置气碟位置，实现稳定的出料助流效果，完全替代传统的人工敲仓、振动器破拱等作业方式，减少生产现场的运维人工成本，也避免人工敲仓对料仓结构造成的不可逆损伤。
