多轴可调式探针固定调节座结构设计

在半导体晶圆检测、PCB线路板通断测试、精密微小零件尺寸量测这类需要微米级定位精度的作业场景中，探针座是探针测试台架上不可或缺的核心配套组件，它的核心作用是为测试探针提供稳定的装夹基础，同时实现探针在空间三个轴向的精准位置微调，确保探针尖端能够准确抵靠在待测点位上，避免因对位偏差导致的测试数据失真、探针弯折损坏等问题。

从实际使用逻辑来看，手动探针台的作业流程里，操作人员首先需要将探针臂、探针针夹依次安装到探针座的调节输出端，再通过显微镜的视野辅助，逐轴调整探针的空间位置，直到所有参与测试的探针尖端都精准对准待测物的对应测试点，完成对位后即可开展接触式测量工作。这套探针座的三个线性移动轴的有效行程均设置为12mm，这个行程参数是经过实际作业场景验证的：既能够覆盖绝大多数中小尺寸待测件的点位调整范围，避免行程不足导致的对位盲区，也不会因为行程过长造成调节手轮空程过大、微调精度下降的问题，适配常规实验室级手动探针台、小型自动化在线检测工位的装夹需求。

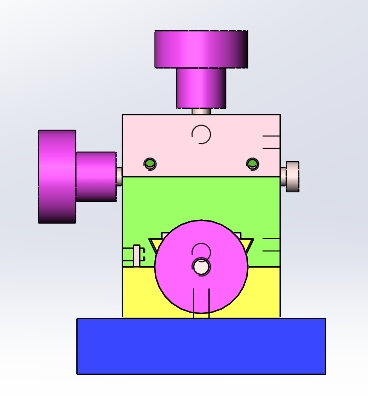

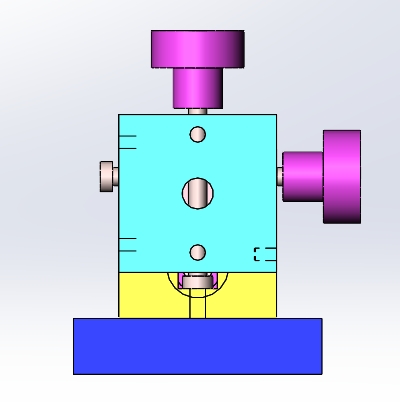

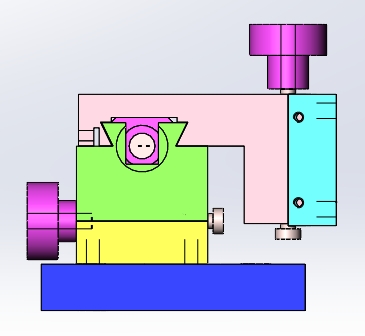

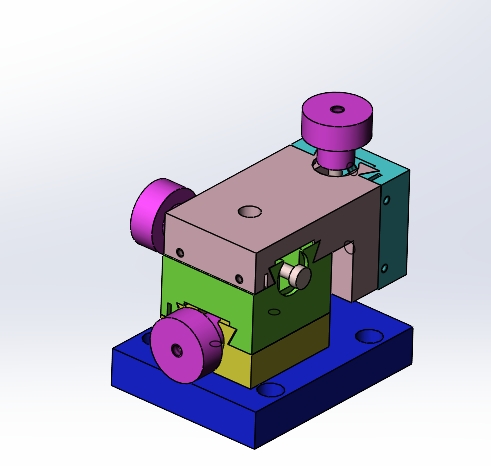

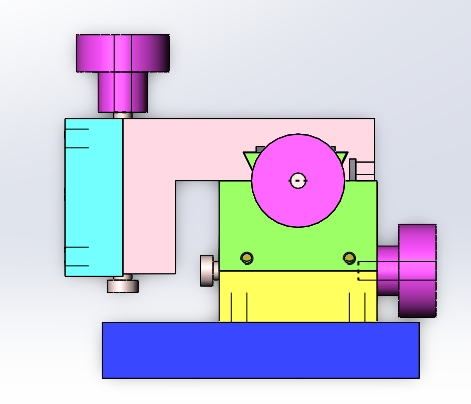

结构设计层面，这套探针座采用了分体式堆叠的轴系布局，Z轴调节模块设置在整个组件的最上方，通过顶部的大直径滚花调节旋钮实现竖直方向的升降调整，滚花旋钮的外径做了加大处理，操作人员徒手调节时能够获得更细腻的阻尼反馈，单圈进给量控制在微米级，方便在显微镜下做针尖的微幅对位。X轴与Y轴的调节模块采用层叠式布置，两个轴向的调节旋钮分别布置在组件的侧方，避免操作时与Z轴旋钮产生干涉，每个轴系内部都设计了燕尾槽导向结构配合细牙传动螺杆，消除调节过程中的回程间隙，确保调整到位后不会因为设备轻微震动、探针接触反力出现位置漂移。底座部分采用整块式安装平板设计，平板上预留了对应T型槽安装的固定孔位，能够直接适配市面上主流探针台的台面安装孔距，不需要额外加工转接板，降低现场安装的适配成本。

考虑到部分电学测试场景的绝缘需求，这套探针座在装夹探针的输出端与金属底座之间设计了绝缘隔层，能够将导电的探针装夹部分与设备台架完全绝缘，避免台架杂散电容、接地环路干扰对微弱电信号测试结果的影响，适配半导体IV特性测试、微弱电流检测这类对电磁干扰敏感的作业场景。每个调节轴都设计了独立的锁紧结构，当探针位置调整到位后，拧紧侧方的锁紧螺钉即可将轴系位置完全锁死，避免长时间测试过程中因为螺杆间隙、外力触碰导致的针尖移位，保证测试数据的重复性。

从安装边界来看，整个探针座的底座安装面平面度控制在0.02mm以内，安装时只需要保证台面对应安装区域的平面度不低于0.05mm，即可保证整个调节机构的运动顺畅度，不会出现卡滞、调节阻尼不均的问题。组件的整体外形尺寸经过紧凑化设计，在探针台上安装时，相邻两个探针座之间的最小安装间距可以控制在30mm以内，能够满足多探针同步测试时的密集排布需求，不会出现相邻组件的运动干涉。日常维护层面，因为所有调节轴的传动部位都设计了防尘密封结构，常规车间洁净环境下不需要频繁拆解保养，只需要定期在调节螺杆部位涂抹少量低温润滑脂，即可长期保持调节手感的顺滑，不会出现卡顿、进给不均的问题。

在实际选型适配过程中，这类探针座除了搭配标准探针台使用，还可以直接集成到小型自动化检测设备的检测工位上，作为单探针的微调机构使用，比如在连接器端子导通检测、微型传感器焊点测试等工位，不需要采购整套探针台，只需要将探针座固定在设备安装支架上，即可快速实现探针位置的精准调整，大幅降低非标检测设备的开发周期与制造成本。设计时特意将各个调节旋钮的操作方向做了统一规划，操作人员在显微镜下操作时，不需要大幅度变换手部姿势即可完成三个轴向的调整，降低长时间对位操作的疲劳感。
