长行程工业机械臂执行端结构设计

在汽车零部件焊装工位、3C电子精密装配产线、仓储物流长距离物料转运场景中，这类长行程机械臂结构的应用占比正逐年提升，区别于常规六轴短臂机器人的紧凑布局，该结构更适配需要跨工位、大覆盖范围的作业需求，比如焊装车间里跨两个工装夹具位的焊点转移，或是装配线上跨越多个料架的工件取放，都能通过这类臂体结构减少单工位机器人的部署数量，降低整线的设备投入成本。

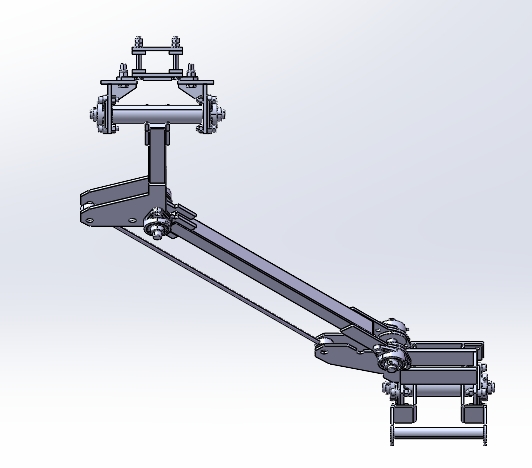

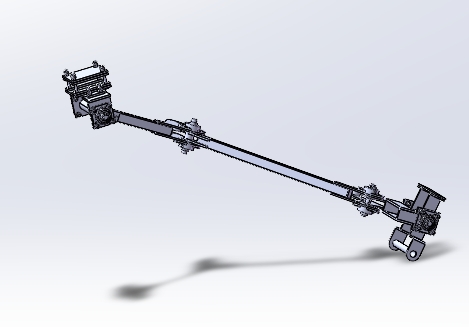

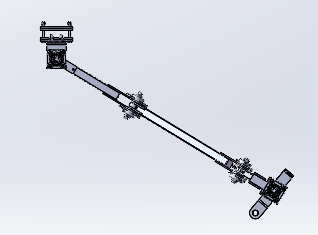

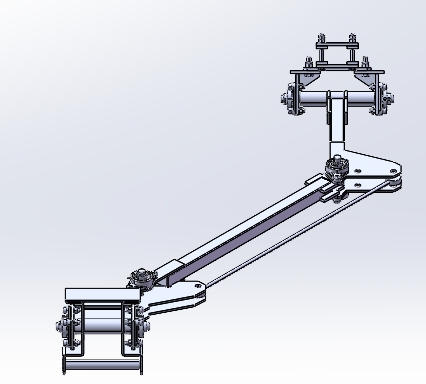

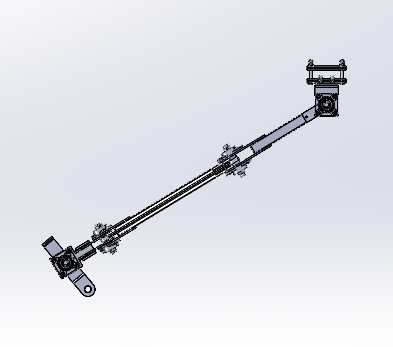

从实际功能落地来看，整套结构的支撑核心为底部旋转基座，基座内部预留了回转支承的安装空间，可实现360度水平方向的回转动作，回转精度控制依赖内置的交叉滚子轴承定位，能够在带载状态下保持转动平稳性，避免臂体伸展到最长行程时出现端部抖动。臂体采用分段式长杆结构设计，主臂段为中空矩形截面构型，这种截面设计一方面可以在内部布置传动线缆与气路管路，避免管线外露造成的作业干涉，另一方面矩形截面的抗弯模量优于同重量的圆管结构，能在臂体完全伸出时降低端部挠度，保证末端执行器的定位精度。

关节部位采用模块化的铰接传动设计，每个关节处都预留了伺服电机与谐波减速器的安装位，关节连接法兰的定位止口按照通用工业机器人的接口尺寸设计，可兼容不同品牌的传动组件选型，方便后期维护时的部件替换。末端执行器采用平行夹爪构型，夹爪的开合行程可根据夹持工件的尺寸范围调整，夹爪安装面预留了多组螺纹孔位，可根据实际作业需求更换吸盘、焊枪头等不同的执行末端，适配搬运、焊接、涂胶等不同的工艺场景。

设计过程中优先考虑了安装边界的适配性，底部基座的安装孔位按照常见的地面固定、龙门架倒挂两种安装方式做了通用化设计，安装孔的孔距符合工业机器人安装底座的通用标准，不需要额外加工过渡连接板即可完成设备固定。臂体完全收缩时的整体回转半径控制在1.2米以内，能够在狭窄的产线间隙中完成部署，完全伸展时的作业覆盖半径可达3.8米，覆盖范围远超同负载级别的常规六轴机器人。臂体各段的连接部位都做了应力释放槽设计，避免长期交变载荷下出现焊缝开裂的问题，关键受力部位的壁厚做了加厚处理，在保证整体结构强度的前提下，通过拓扑优化去除了非受力区域的多余材料，将整臂的自重控制在合理区间，降低对基座回转驱动的扭矩要求。

实际选型应用时，需要结合现场的作业高度差调整臂段的连接角度，关节处的锁紧机构可在调试完成后锁定臂体的俯仰角度，避免高速运动时出现关节窜动。臂体表面预留了传感器安装支架的固定位，可加装视觉相机、防撞传感器等检测组件，实现作业过程中的实时位置校正与安全防护。整套结构的传动链路做了密封防护设计，关节部位的密封等级可达到IP54，能够适应焊接车间的飞溅粉尘、装配车间的少量切削液飞溅等复杂工况，减少日常维护的频次。
