教学实验用简易四足步行机械结构

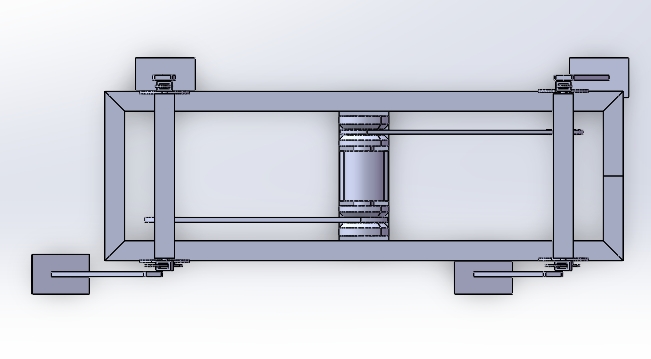

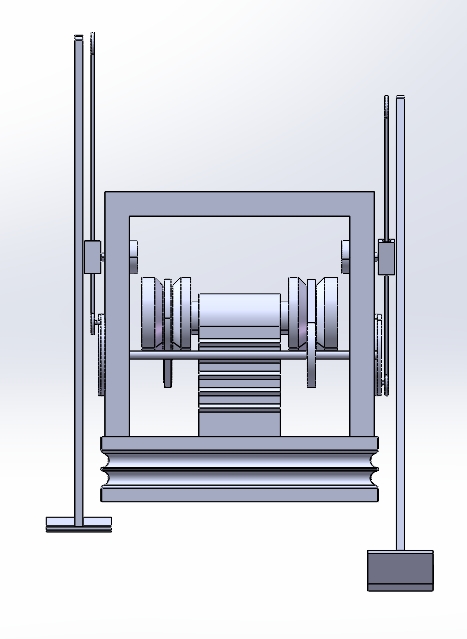

这套四足步行结构的设计初衷，是面向高校机械原理课程实验、青少年科创竞赛入门训练场景，替代复杂的多传感器足式机器人方案，让使用者能快速理解足式移动的核心运动逻辑，不需要掌握复杂的步态算法就能完成基础行走功能的验证。从结构布局来看，整体采用对称式矩形框架作为承载主体，框架采用标准型材拼接的思路设计，安装孔位全部按照通用紧固件规格预留，使用者可以根据自身需求替换不同截面的型材，调整整体框架的宽度与长度，适配不同的负载安装需求，框架中部预留的动力安装位，可以适配常规的直流减速电机、舵机等常见驱动元件，不需要额外定制转接支架。

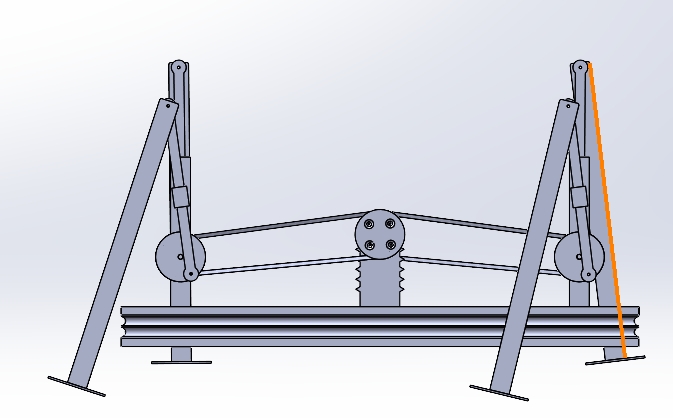

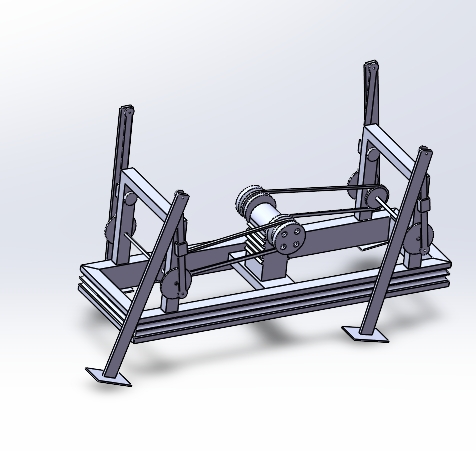

在传动逻辑设计上，这套结构没有采用复杂的多自由度腿部关节，而是将四组足端构件通过曲柄连杆机构与中部的动力输出轴连接，单动力输入即可带动四组足端按照固定的相位差完成抬升、前伸、落地、后蹬的循环动作，从根源上降低了控制难度，不需要多电机协同调试，只需要给动力元件接入对应电压的电源，就能实现稳定的直线行走动作。腿部构件的安装位置预留了长条形调节槽，使用者可以根据实际测试的步态效果，调整足端的初始安装高度、连杆的回转半径，以此改变行走的步幅大小、足端抬升高度，适配不同粗糙度的实验台面，比如在铺有防滑垫的实验台、平整的木质桌面、甚至是有轻微起伏的地毯表面，都可以通过调整参数获得稳定的行走效果，不会出现卡滞、打滑的问题。

从安装边界来看，框架两侧伸出的足端构件在最大行程位置时，整体横向宽度不会超出框架侧边120mm，纵向前后伸出量不超过框架端面80mm，在做整机集成的时候，只需要预留出对应尺寸的运动避让空间即可，不会出现运动过程中构件与上层搭载的传感器、控制板碰撞的问题。框架上部是完全开放的平面安装区域，预留了成排的标准安装孔位，可以直接固定单片机控制板、电池模块、小型传感器等元件，不需要额外打孔加工，对于入门级使用者来说，只需要完成基础的紧固件装配，就能搭建出可正常行走的四足移动平台。

这套结构的设计思路刻意做了简化处理，没有集成冗余的传感与控制部件，核心是把足式行走的机械运动逻辑直观展现出来：四组足端的相位差按照对角步态设置，也就是对角位置的两组足端同步动作，一组抬升前伸的时候另一组接触地面提供支撑，保证整机在行走过程中始终有至少两个足端与地面接触，不会出现侧翻的问题，这种步态逻辑也是大型四足机器人最基础的行走步态，使用者在掌握这套基础结构的运动原理之后，可以在此基础上加装舵机控制足端的额外自由度、加装视觉或者距离传感器，逐步升级成具备避障、爬坡能力的进阶足式机器人。

在实际教学场景中，这套结构可以用来演示曲柄连杆机构的运动转换原理、多构件协同运动的相位匹配逻辑、移动设备的重心配平方法，学生可以通过调整连杆长度、足端形状、电机转速，直观观察不同参数对行走效果的影响，比纯软件仿真的教学方式更有实感。结构上所有的传动部件都暴露在框架外侧，没有做封闭外壳遮挡，方便使用者观察每个构件的运动轨迹，排查装配过程中出现的卡滞问题，比如连杆与转轴的同轴度偏差、紧固件松动导致的运动干涉，都可以直接观察到，不需要拆解外壳就能完成调整。

考虑到入门使用者的加工能力限制，所有构件的外形都采用规则的平面轮廓，没有复杂的曲面结构，既可以通过3D打印制作，也可以用亚克力板、薄铝板通过激光切割加工，甚至有条件的话用手工锯切、钻孔的方式就能完成零件制作，不需要高精度的机加工设备就能完成整机搭建。足端构件的末端预留了安装孔位，可以根据行走地面的材质更换不同的脚垫，比如在光滑的玻璃表面行走可以粘贴橡胶防滑垫，在草地等松软地面行走可以更换面积更大的足端垫片，降低接地比压，避免足端陷入地面影响行走效果。
