农业用槽式螺旋输送设备结构设计

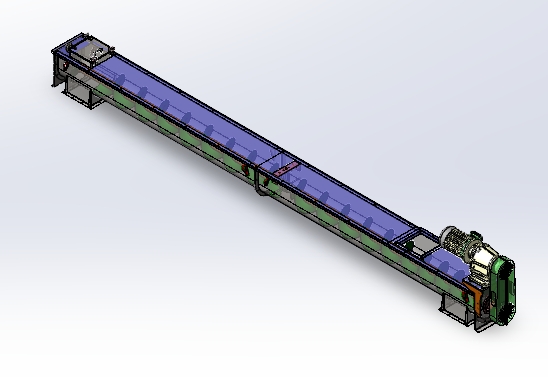

这套槽式螺旋输送结构的设计初衷，是解决农牧生产、轻工加工环节中小颗粒、粉状散料的密闭转运需求，区别于常规圆管螺旋输送机，槽式结构的上半段采用可开启的槽型壳体，日常清理残留物料、检修螺旋叶片时无需整体拆解壳体，对于饲料加工中经常切换配方、需要避免不同批次物料交叉污染的场景适配性更强。从实际应用场景来看，这类设备常布置在料仓下方与配料秤、混合机之间，承担短距离定量给料的职能，也可用于日化行业皂粉、洗衣粉生产环节的粉料转运，中等载荷的改型版本还能适配市政污泥处理、木材加工木屑输送等工况，输送过程中物料随螺旋叶片的旋转沿槽体轴向推进，全程处于半密闭空间内，可大幅减少粉料扬尘对车间环境的影响。

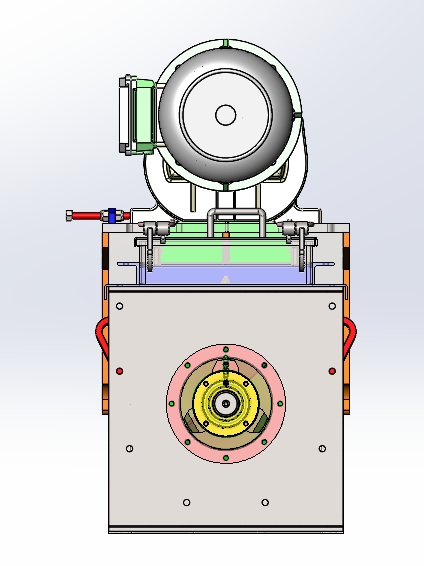

设计过程中首先确定的是螺旋叶片的参数，针对小颗粒饲料、粉状日化原料的流动性特点，叶片采用等螺距实体面型，螺距取值为螺旋直径的0.8倍，避免螺距过大造成物料在槽内翻滚挤压、过小导致输送效率不足，叶片与槽体内壁的间隙控制在3-5mm，既不会因为间隙过大残留物料，也不会因为加工、安装误差导致叶片刮蹭槽壁。槽体截面采用U型结构，下半段为半圆弧形，弧度与螺旋叶片的回转半径完全匹配，上半段为直边段，顶部配置可快拆的密封盖板，盖板与槽体的连接采用搭扣结构，无需工具即可快速开启，方便日常清理和检修。两端的端座部分集成了轴承安装位与密封结构，靠近驱动端的位置设置了填料密封，避免细粉料从轴伸位置泄漏，尾端采用调心轴承，可补偿长轴加工、安装过程中产生的同轴度误差，避免轴运转过程中出现卡滞。

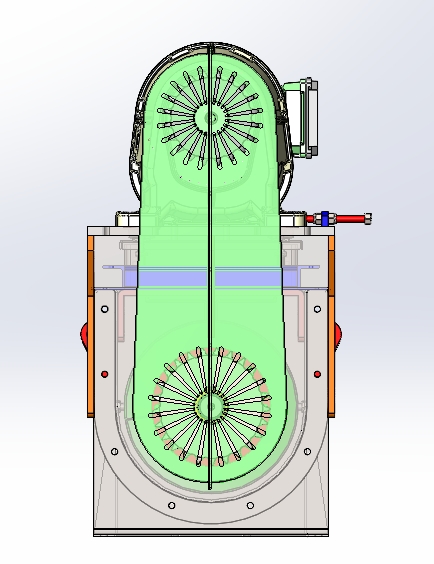

驱动端的连接采用直联减速电机的布置方式，电机与螺旋轴之间通过联轴器直连，省去了链传动、带传动的额外维护需求，整体结构更紧凑。槽体两侧设置了带安装孔的支撑耳座，安装时可直接通过螺栓固定在钢架平台上，安装边界需要预留的空间主要考虑三个维度：轴向长度需在设备本体基础上增加驱动端300mm的电机安装空间，径向宽度方向需在槽体宽度基础上两侧各预留150mm的操作空间，方便开启盖板、紧固连接螺栓，高度方向需在槽体底部预留200mm的落料、接料空间，适配下方接料设备的进料口位置。设备的进料口设置在槽体尾部的上盖板位置，可根据现场管路布置调整开口尺寸，出料口设置在槽体头部的底部，为法兰连接结构，可直接对接下方设备的进料口，避免物料落料过程中产生扬尘。

从结构强度设计来看，槽体采用3mm厚的钢板折弯成型，外侧每隔500mm设置一道加强筋，避免满负荷输送物料时槽体出现变形，螺旋轴采用无缝钢管制作，相比实心轴可大幅降低设备自重，同时保证轴的刚度，避免长距离输送时轴出现挠曲变形刮蹭槽壁。叶片与轴的连接采用满焊结构，焊接后做整体动平衡校正，减少运转过程中的振动和噪音。针对农牧行业的使用环境，设备整体表面做喷塑处理，可抵御饲料、粉料中的轻微腐蚀，延长设备使用寿命。实际选型时，可根据输送物料的容重、输送距离、输送量调整螺旋直径、转速以及驱动电机的功率，针对磨琢性较强的物料，还可在叶片表面堆焊耐磨层，提升叶片的耐磨性能，减少日常维护的频次。
