工业生产用铝型材框架输送设备结构

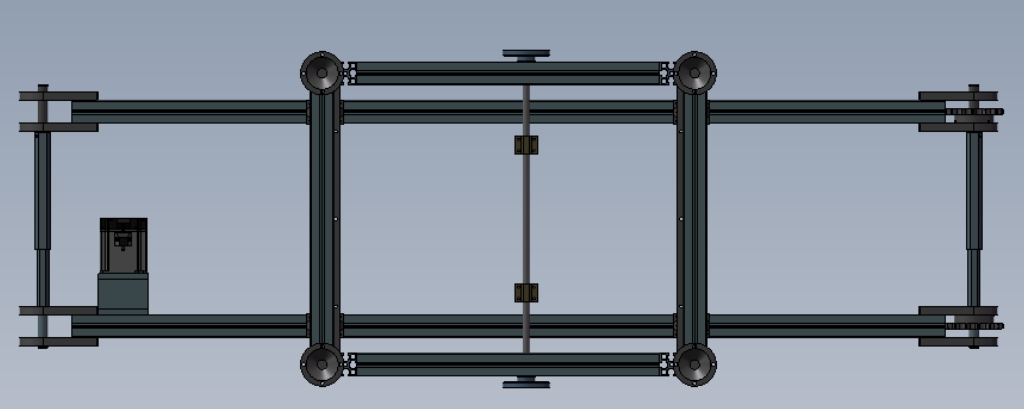

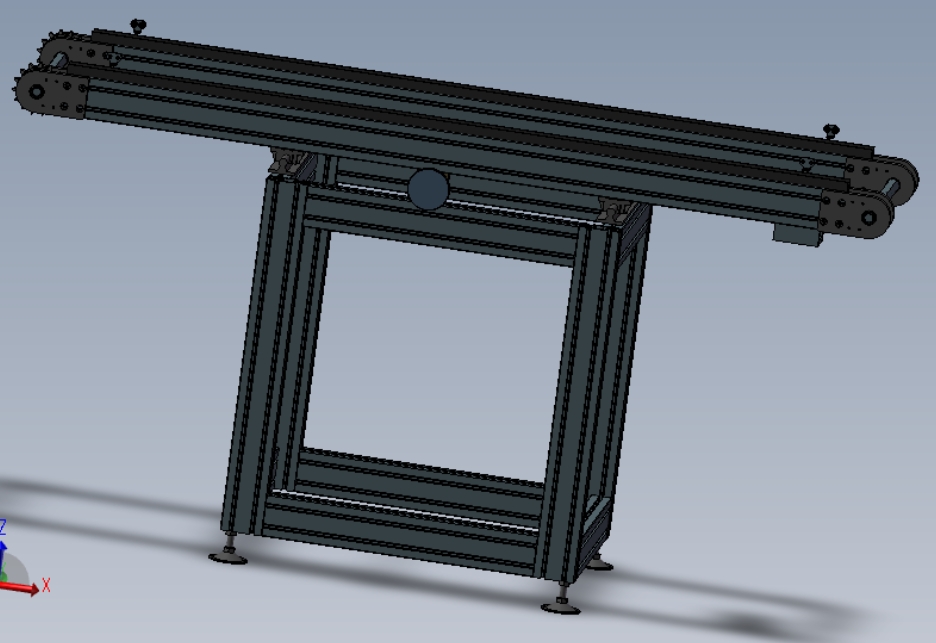

　　在离散制造的车间布局里，这类铝型材架输送设备往往承担着工序间物料流转的核心衔接作用，不同于重型皮带机或者辊道线的厚重设计，铝型材框架的选型思路从一开始就瞄准了轻量化、快装快调的柔性生产需求。从结构设计逻辑来看，主体框架采用标准工业铝型材拼接，所有连接节点均依靠型材内置的T型螺栓与角件锁紧，不需要额外做焊接加工，这就意味着现场安装时不需要动火作业，后期如果产线调整需要变更输送段长度、高度或者接驳角度，只需要松开紧固件重新排布型材位置即可，适配多品种小批量生产模式下频繁的产线迭代需求。

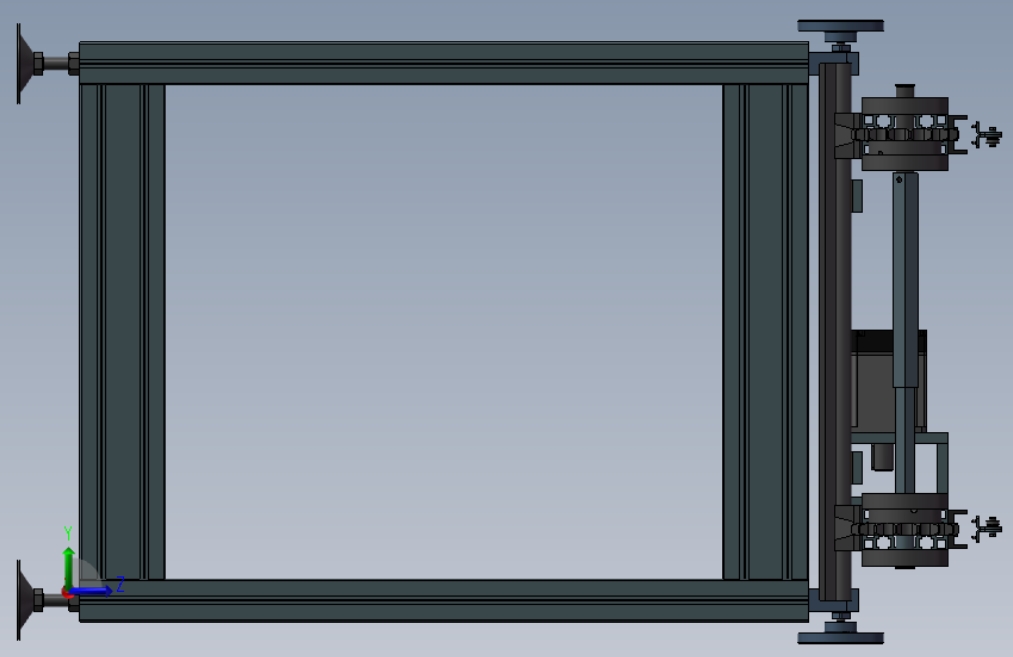

　　设备两侧的张紧调节机构是设计里的核心细节，上下布置的手轮结构可以独立调整输送面的水平度与皮带张紧力，安装时先将框架主体通过底部的可调脚杯固定在车间地面，脚杯的调节行程可以覆盖地面15mm以内的平整度误差，不需要额外做地基预埋处理，对于旧车间改造或者临时产线搭建的场景适配性极强。实际应用场景覆盖了从家电组装线的板件流转、电子行业的PCB板接驳、食品包装线的成品输送，到烟草行业的烟条转运、印刷行业的纸张输送等多个领域，不同场景下只需要更换输送面的材质——比如防静电场景换成防静电PVC皮带，洁净场景换成食品级PU带，重载场景换成窄型同步带，主体框架结构不需要做任何改动，模块化的设计思路大幅降低了不同行业的适配成本。

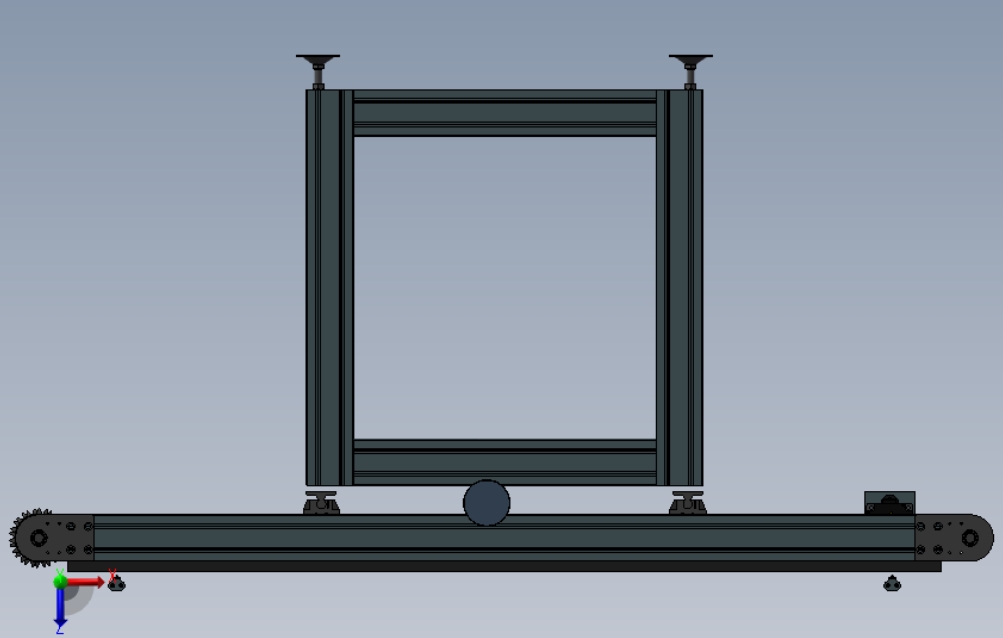

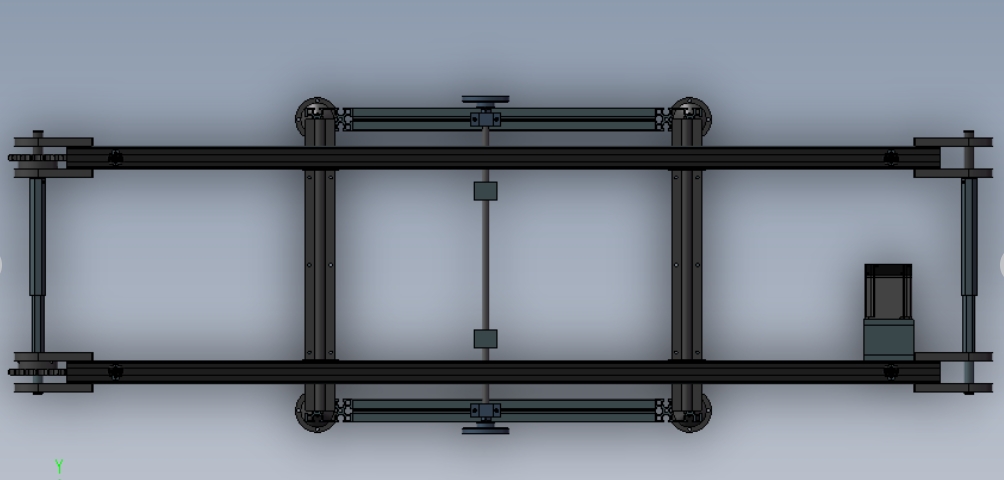

　　从安装边界来看，这类输送设备的宽度方向预留了两侧安装附件的空间，侧边的型材槽内可以随时加装光电传感器安装支架、工件挡停机构、扫码枪固定座，不需要在型材上额外钻孔，所有附件都可以通过T型螺母快速固定；高度方向的支撑立柱采用分段式设计，标准段高度可以覆盖700mm到1200mm的常用工位高度，如果需要对接高位设备或者爬坡段，只需要更换加长的支撑型材即可。设备两端的传动辊组做了腰型孔设计，安装皮带时可以先将辊组推到最内侧位置，套入皮带后再通过调节手轮将辊组向外顶出，逐步张紧皮带直到皮带运行时不出现打滑、跑偏的情况，调试过程不需要专用工具，现场运维人员经过简单培训就可以完成日常的张紧调整与皮带更换作业。

　　在功能特性上，这类铝型材架输送机的运行速度可以根据前后工位的节拍做匹配调整，常规运行速度范围在0.1m/s到0.5m/s之间，既可以满足组装工位需要的低速稳定输送，也可以满足包装工位需要的高速流转需求；框架本身的铝型材表面经过阳极氧化处理，日常生产中产生的灰尘、油污只需要用干布擦拭即可清理，不会出现碳钢框架常见的掉漆、锈蚀问题，在洁净车间或者有一定防腐要求的生产场景下也能长期稳定使用。设计过程中需要重点考量的是框架的整体刚性，虽然铝型材的单根承重不如碳钢方管，但通过合理布置横向加强筋与斜向支撑，在常规10kg/m的线负载下，框架的挠度可以控制在0.5mm/m以内，完全满足普通轻型物料的输送精度要求；如果需要输送更重的工件，只需要将主框架的型材截面从4040规格升级到4080或者8080规格，连接节点的角件同步换成加厚款即可，整体设计的延展性极强。在产线布局时，这类输送设备既可以单段独立使用，作为两个工位之间的短距离转运载体，也可以多段拼接组成长距离输送线，段与段之间通过连接板固定，接驳处的间隙可以控制在2mm以内，不会出现小件物料卡滞的问题；如果需要实现转弯、分流、合流的功能，只需要在对应位置更换对应的转弯段、顶升移载模块，不需要重新设计整条线的主体结构，这种模块化的设计思路也是当前轻型输送设备的主流发展方向，能够最大程度降低企业的产线投入成本与后期改造成本。
