GP300单缸圆锥破碎设备结构设计

在矿山粗碎作业段、建筑骨料加工生产线、冶金矿料预处理工序中，单缸圆锥破碎机是承担中硬以上矿岩粗碎作业的核心设备，GP300规格的单缸圆锥破适配时产300吨级的破碎产线，常作为头破之后的二级破碎单元，也可在中小型采石场直接作为粗碎设备处理抗压强度不超过300MPa的花岗岩、玄武岩、石灰石等物料。从设备实际运行逻辑来看，该设备依靠动锥沿定锥内壁的旋摆运动，通过挤压、弯折、冲击的复合作用对进入破碎腔的物料进行破碎，单缸液压结构既可以实现排料口的无级调整，也能在过铁时快速释放行程，避免不可破碎物进入破碎腔造成衬板、主轴等核心部件的损伤。

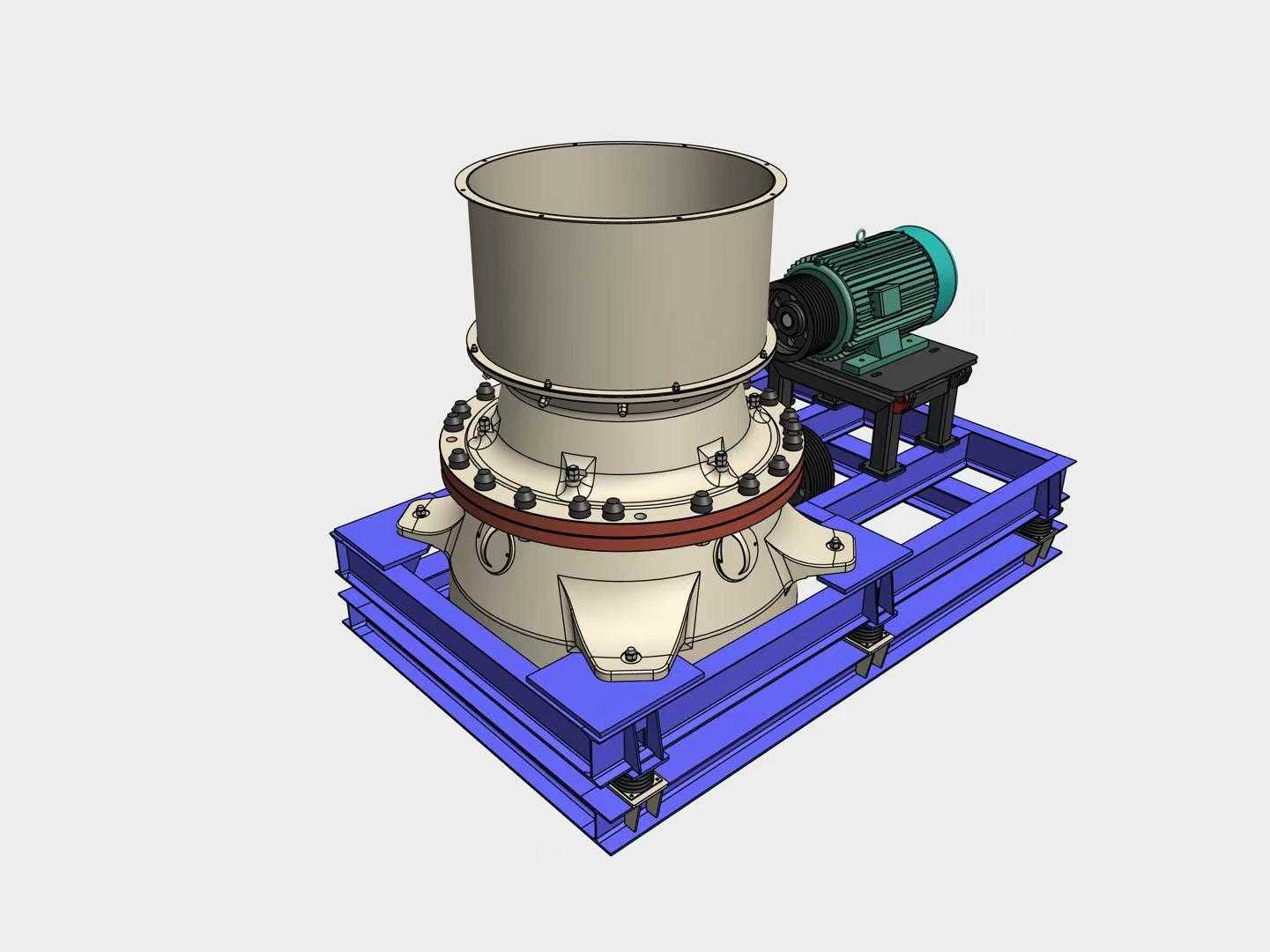

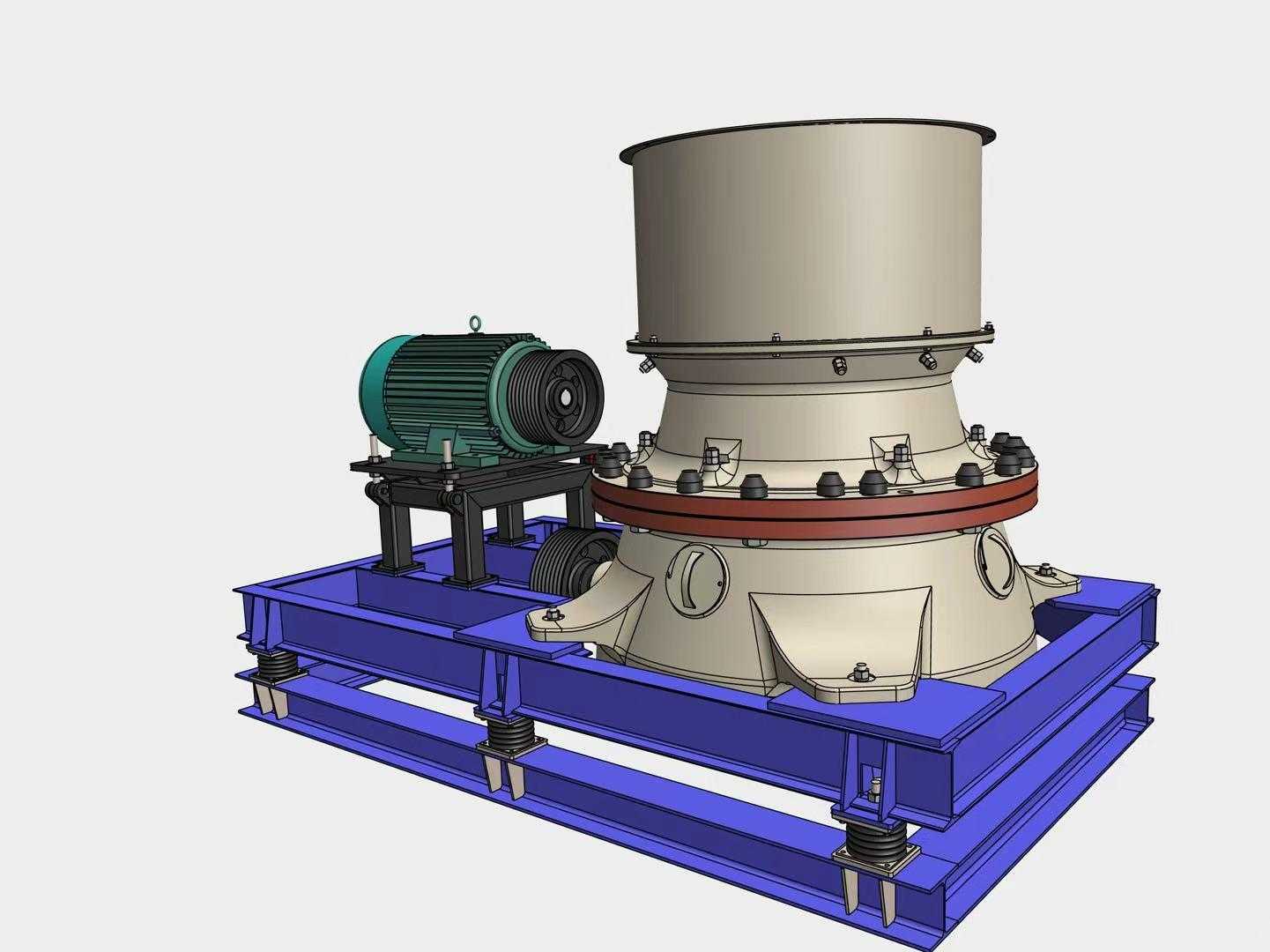

从三维结构设计的角度拆解该模型，整体采用上下分段式的机架布局，上部为进料斗与定锥衬板安装段，直筒式的进料段设计可以保证大块物料顺畅进入破碎腔，避免进料段卡料导致的产线停机；中部为动锥总成与偏心套传动段，单缸结构的液压缸布置在设备底部主轴正下方，相比多缸圆锥破的结构，整机径向尺寸更紧凑，安装时所需的土建预留空间更小；下部为减震底座与传动安装位，底座采用双层框架结构，搭配弹簧减震组件，可以抵消设备运行时动锥旋摆产生的径向振动，降低振动向土建基础的传递，减少基础施工的配筋量要求。

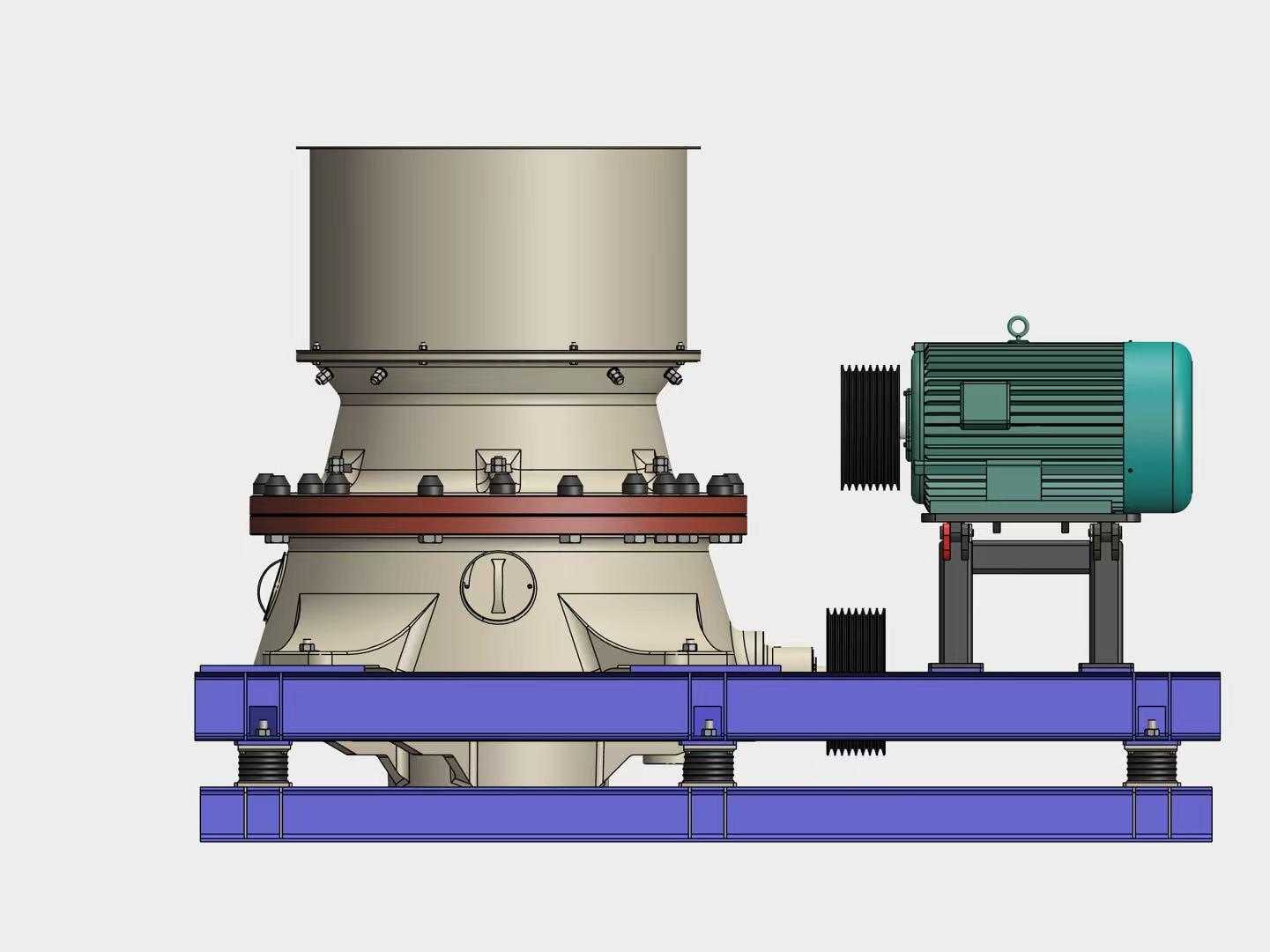

设计过程中首先要明确设备的安装边界条件，整机安装时底部框架需要与预埋地脚螺栓精准对位，底座下方的减震弹簧需要保持预压量一致，避免运行时出现设备偏摆；进料口的中心高度需要匹配上游给料设备的出料高度，通常要保证给料设备出料端与破碎机进料口的落差在300-500mm之间，既避免物料下落冲击过大砸坏进料斗衬板，也防止物料落差过小造成进料堵塞。传动侧的皮带轮安装位需要预留电机安装的调整空间，皮带张紧行程需要满足三角带安装更换的操作距离，通常电机底座与破碎机底座的中心距调整量不小于150mm，方便后期维护时更换皮带。

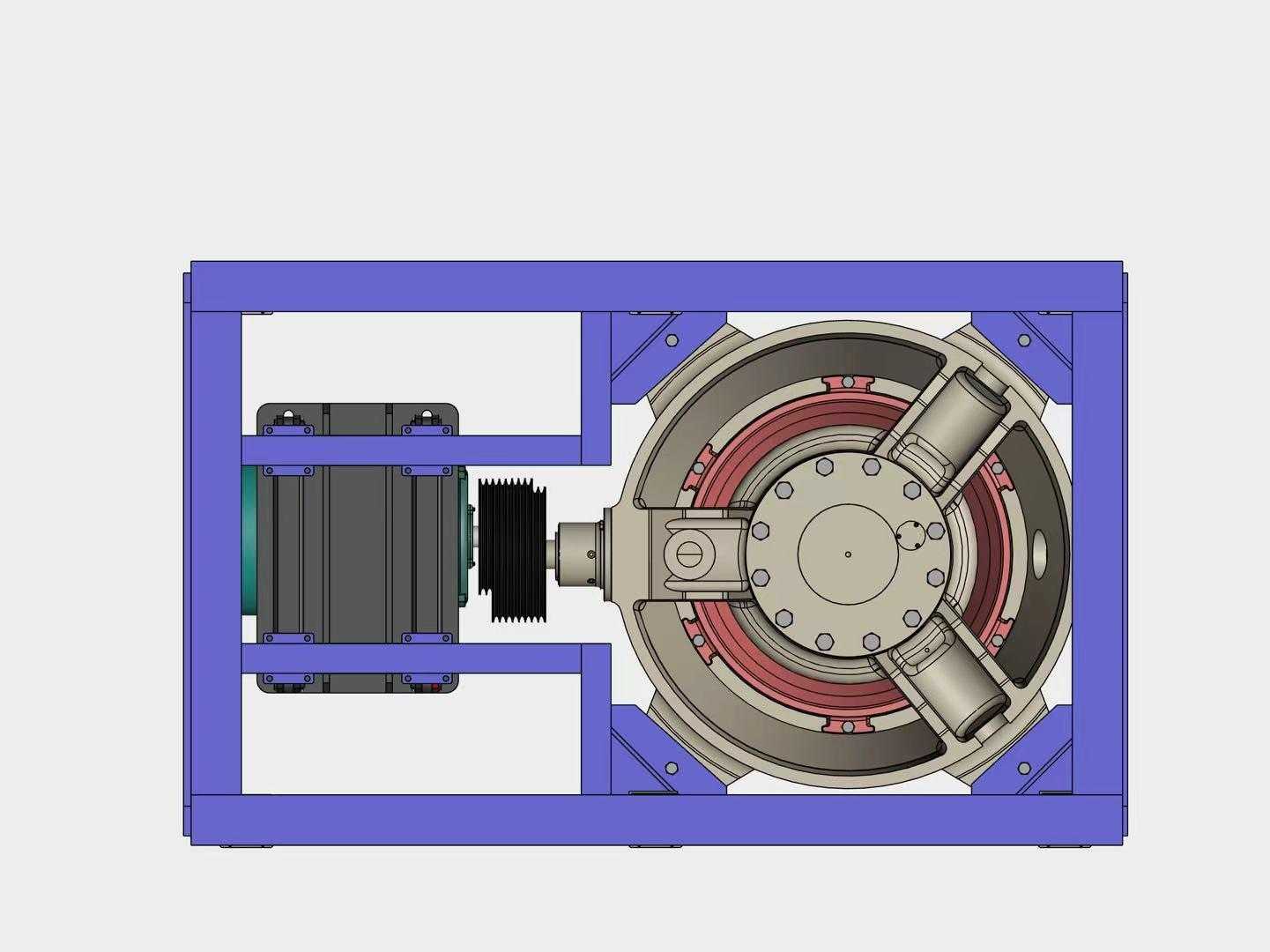

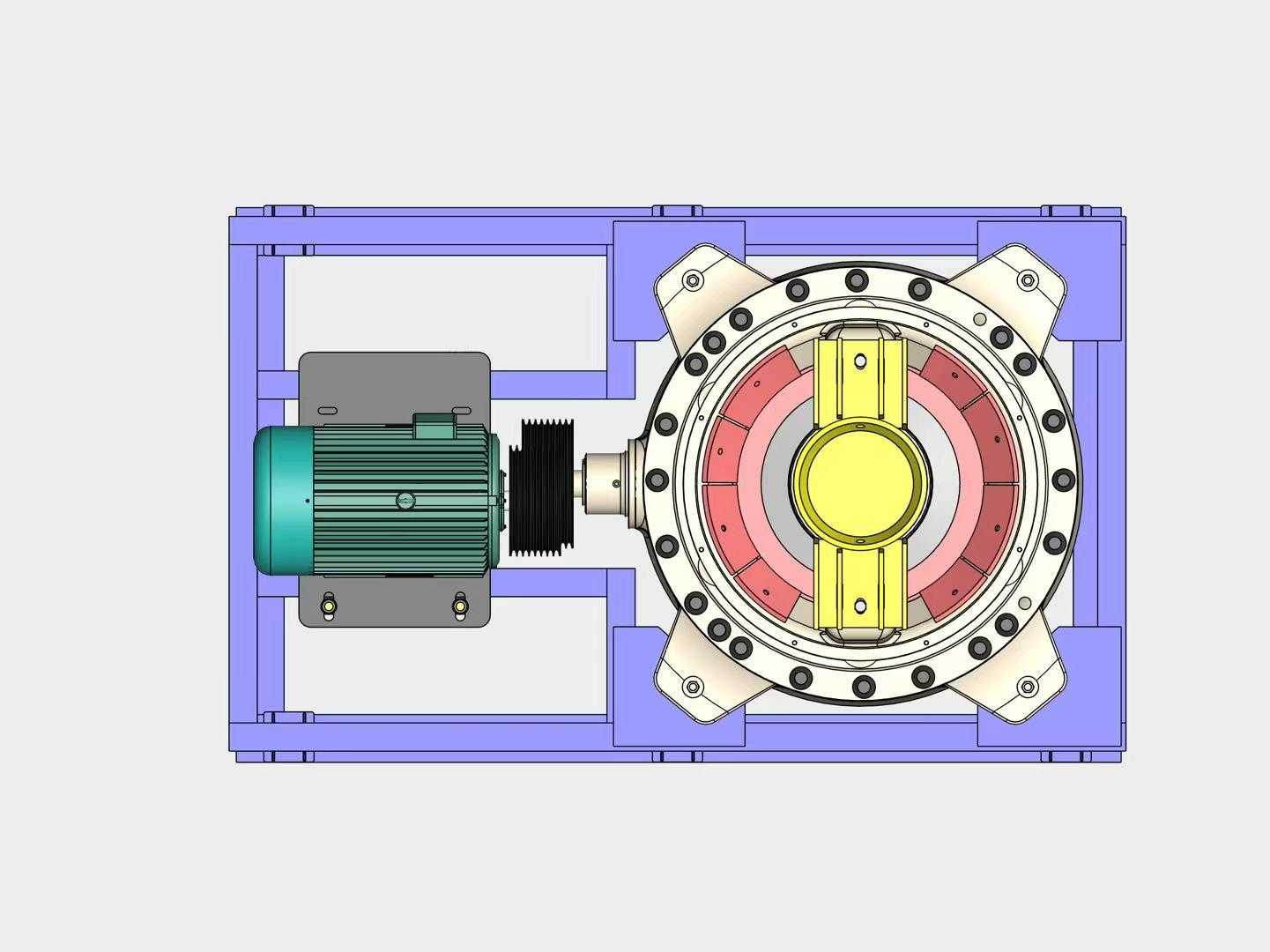

破碎腔的型线设计是该类设备的核心，模型中定锥与动锥的衬板型线采用连续变倾角设计，上部破碎腔的倾角更大，便于大块物料快速啮入，下部平行区长度根据出料粒度要求匹配，保证物料在排出前经过至少3次挤压破碎，减少成品料中的针片状含量。偏心套的偏心距设计直接决定设备的处理能力与破碎比，GP300规格的偏心距通常适配220kW的驱动电机，既保证足够的破碎力应对硬岩物料，也避免电机长期过载运行。

配套的基础机架模型在设计时充分考虑了现场安装的通用性，机架上预留了液压管路、润滑管路的走线槽位，侧面开设了检修门，方便日常检查衬板磨损情况、清理破碎腔内部的积料；皮带轮的防护罩安装位也在模型中做了预留，设计时防护罩与皮带轮的间隙保持在20-30mm，既保证防护安全，也避免运行时防护罩与旋转部件发生剐蹭。

在产线布局设计中使用该三维模型，可以直接导入产线整体装配环境，核对设备与上下游给料机、皮带输送机的接口尺寸，提前排查安装干涉问题，比如设备侧面的液压站安装位置、检修空间预留、吊装设备的作业半径覆盖等，相比从零开始建模可以大幅缩短产线设计的周期，也能保证各部件的尺寸匹配精度，减少现场安装时的整改工作量。模型中各部件的装配关系完全按照实际设备的装配逻辑搭建，动锥与主轴的配合、偏心套与大齿轮的连接、液压缸的密封结构都做了还原，可直接用于设备结构教学、检修流程模拟等场景。
