复合翼垂直起降固定翼无人机结构设计

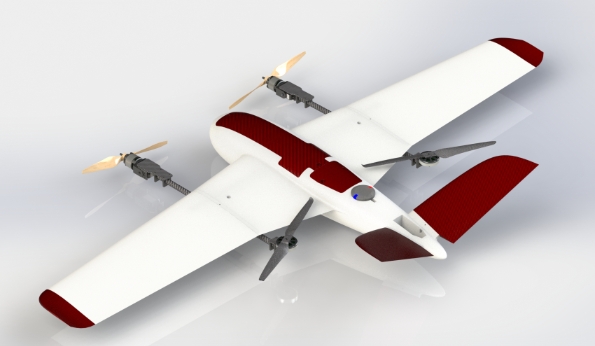

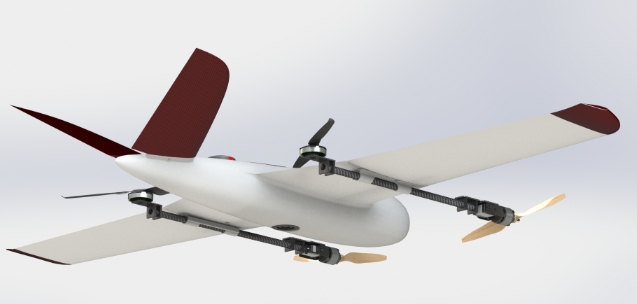

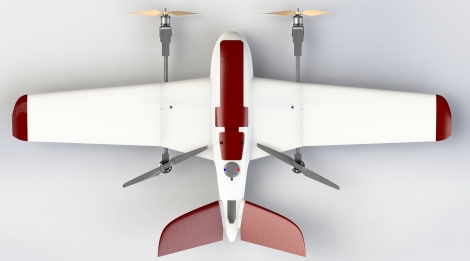

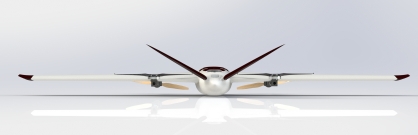

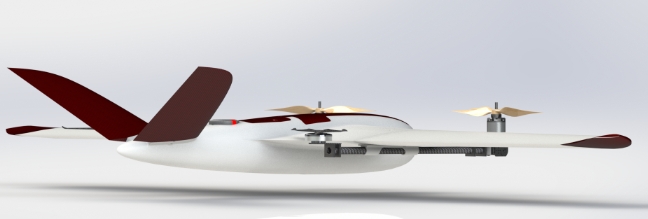

　　这款复合翼垂直起降飞行器的结构设计，核心是解决固定翼飞行器对起降场地的依赖痛点，在测绘巡检、应急通信、农林作业等场景中，无需平整跑道即可完成起降作业，适配山地、丘陵、城市建成区等复杂作业环境的使用需求。从结构布局来看，采用常规固定翼流线型 fuselage 作为主体承载结构，机身截面做了椭圆修型，降低前飞过程中的压差阻力，内部预留航电设备舱、动力能源舱的安装空间，舱段之间设置隔断筋板，提升机身整体抗扭刚度，避免飞行过程中结构共振影响飞控传感器精度。机翼选用大展弦比上单翼布局，翼型选用低速高升力层流翼型，兼顾巡航阶段的升阻比与低速飞行时的失速特性，机翼与机身连接处设置翼根加强肋，将机翼升力载荷均匀传递到机身主承力框上，避免翼根应力集中导致结构失效。垂直起降动力单元采用横置双杆式挂载结构，两根碳纤维动力杆平行布置在机翼下方，每根杆体上前后各设置一套旋翼动力单元，前拉旋翼与后推旋翼的旋转方向反向设置，抵消旋翼旋转产生的反扭矩，无需额外设置尾桨结构即可实现垂直起降阶段的姿态稳定。

　　动力杆与机翼、机身的连接位置设置快拆锁扣结构，方便运输过程中拆解收纳，降低转场运输的体积占用，锁扣结构自带定位销，装配时可快速对齐安装位置，无需反复调试校准即可保证动力杆的轴线与机身轴线平行，避免动力偏置带来的额外配平阻力。尾翼采用常规尾翼布局，垂尾与平尾均设置在机身尾部，垂尾后缘设置方向舵，平尾后缘设置升降舵，配合机翼后缘的副翼结构，实现固定翼前飞阶段的全向姿态控制，舵面与舵机之间采用刚性连杆传动，减少传动间隙，提升舵面操控响应精度。

　　旋翼动力单元与固定翼巡航动力单元做了独立分舱设计，垂直起降阶段仅启动四套旋翼动力，爬升到预定高度后逐步启动尾部巡航推进动力，同时缓慢降低旋翼动力输出，完成飞行模式转换，转换过程中飞控系统会实时采集空速、姿态角、动力输出功率数据，动态调整各动力单元的输出配比，避免转换阶段出现掉高或者姿态失稳问题。结构设计过程中针对各部件的安装边界做了明确约束，旋翼旋转平面与机翼、尾翼的最小安全间距控制在旋翼半径的1.2倍以上，避免旋翼下洗气流直接冲击机翼表面造成升力损失，同时防止旋翼运转过程中碰到机体结构引发飞行事故。

　　机身底部预留任务载荷挂载接口，接口位置设置在机身重心下方，可挂载光电吊舱、测绘相机、通信中继等不同任务设备，挂载接口采用标准快装结构，可根据不同作业场景快速更换载荷，无需改动机身主体结构。起落架采用轻量化滑橇式结构，布置在机身下部与动力杆下方，垂直降落时可吸收着陆冲击载荷，滑橇底部设置耐磨衬层，可在硬质平地、草地、碎石路面完成起降，不会因为地面轻微不平整导致机体侧翻。整体结构选材上，主承力结构采用碳纤维复合材料一体成型，非承力整流罩采用轻质工程塑料制作，在保证结构强度满足飞行载荷要求的前提下，尽可能降低整机结构重量，提升有效载荷占比与续航时间。各活动舵面的铰接位置设置自润滑轴承，减少长期使用过程中的磨损量，降低维护频次，适合外场长期作业使用。电路走线全部布置在机身内部的走线槽内，避免线缆外露带来的气动阻力，同时防止飞行过程中线缆被气流吹动剐蹭旋翼结构。
