便携提手式水下探测作业装置结构设计

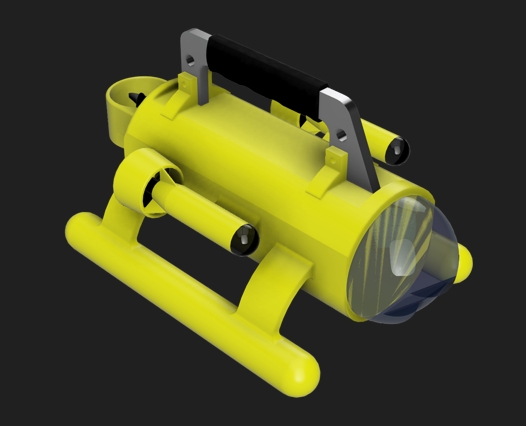

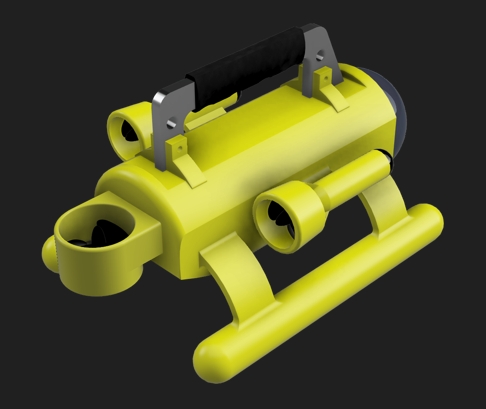

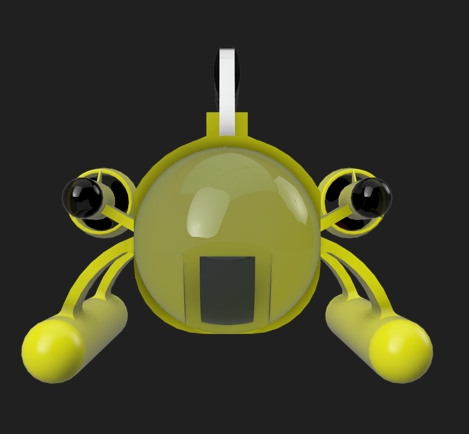

　　这款水下作业装置的结构设计，核心围绕近岸浅水域的人工辅助作业场景展开，适配水产养殖塘口巡检、船体水下部分附着物排查、小型水工建筑缝隙检测、近岸搜救排查等单人可抵达的作业环境，无需大型吊放设备配合，单人即可完成携带、布放、回收全流程操作。从功能布局来看，顶部集成的一体化防滑提手是整个结构的受力核心，提手两端通过对称分布的紧固件与主机身承力框架连接，提手表面做了凹凸纹理的防滑结构，适配带防滑手套的操作场景，提手与机身顶部预留了20mm左右的握持间隙，满足成年男性戴厚手套时的四指插入空间，避免握持时卡手。机身主体采用流线型圆柱段过渡设计，前端为半球形透明密封舱，用于搭载视觉探测模块，透明舱与机身主体的连接位置做了径向密封圈槽，可适配O型圈实现静密封，满足浅水域10-30米水深的水压密封要求；前端下侧预留了大口径通孔结构，可根据作业需求换装声呐探测头或者进水过滤接头，当搭载声呐模块时，该孔位作为声呐探头的安装基准面，孔位周边设计了三个均布的M3螺纹孔用于探头固定，同轴度公差控制在0.1mm以内，避免声呐信号发射角度出现偏移。

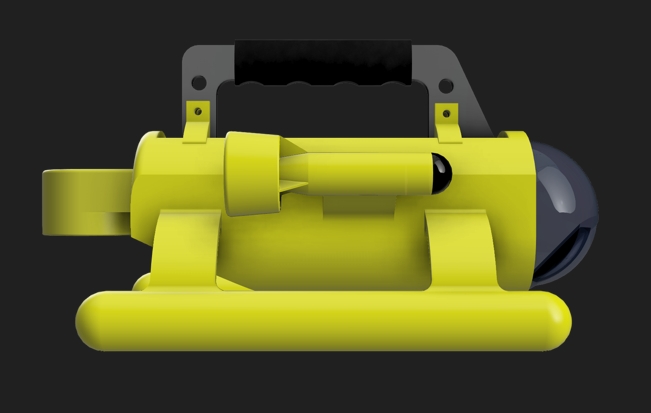

　　机身中上部的凸起圆柱舱段为独立的电子密封舱，内部用于放置控制电路板、电池组与通信模块，该舱段与主舱体采用分体式密封设计，单独做端盖密封结构，便于后期维护时单独拆解电子部分，无需破坏整机的水密结构；电子舱侧面的黑色圆形结构为深度传感器的安装窗口，窗口采用透明耐压材料封装，与舱壁之间采用径向密封，传感器直接贴合窗口内壁安装，减少外部水压对检测精度的影响。机身两侧对称布置的翼状凸起结构为航向稳定鳍，鳍片与机身采用一体化结构设计，避免拼接缝隙带来的水阻增加与密封隐患，稳定鳍的展长控制在80mm以内，不会额外增加过多的横向尺寸，同时能在水下航行时抵消横向水流的扰动，保持直航稳定性；稳定鳍下方的长条形浮体结构为浮力调节舱，内部为中空密封结构，可通过填充浮力材料或者调整配重来实现整机的中性浮力匹配，让装置在水下可以保持悬停状态，减少推进器的动力消耗，浮体两端采用圆弧过渡，降低航行时的水流阻力。

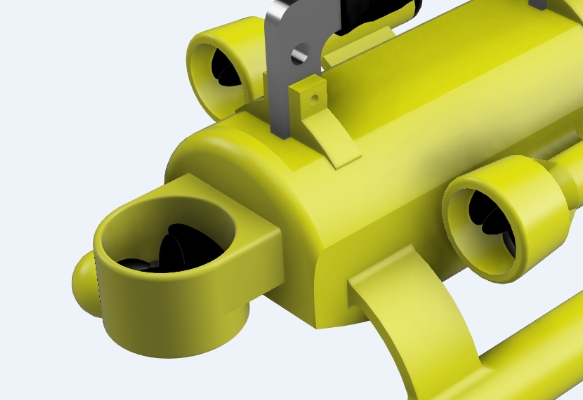

　　机身尾部为推进器安装段，设计了三个均布的圆柱形推进器安装位，分别对应水平前进、垂直升降、横向转向三个维度的动力输出，每个安装位都设计了定位止口与线缆过孔，推进器安装后线缆通过过孔引入主舱体内部，过孔位置采用水密接头做密封处理，避免渗水。从安装边界来看，整机最大宽度控制在220mm以内，不含提手的机身高度为160mm，总长度控制在380mm左右，整体重量控制在5kg以内，可适配普通的双肩背包携带，布放时无需额外的安装支架，直接手持提手即可放入水中。

　　设计过程中充分考虑了浅水域作业的碰撞防护需求，机身所有外露的棱角都做了R5以上的圆角处理，前端透明舱外侧设计了突出的防护圈，避免碰撞时直接损伤透明视窗；提手部分采用高强度工程塑料材质，可承受10kg的吊挂载荷，满足回收时提拉整机的受力要求。整个结构的密封设计全部采用静密封结构，没有动密封部件，大幅降低了水下渗水的故障概率，适合非专业维护人员的日常使用场景；各功能模块都采用独立舱段设计，后续可根据不同的作业需求更换对应模块，比如将前端的视觉模块换成机械爪接口，即可完成简单的水下抓取作业，拓展了装置的适用范围。在流体外形设计上，整个机身的截面采用渐变式设计，从前端的半球形逐步过渡到中部的等直径圆柱段，再到尾部的收缩段，有效降低了水下航行时的形状阻力，配合尾部的推进器布局，可实现最高2节的水下航行速度，满足近岸作业的移动效率要求。
