纸箱自动堆叠悬架码垛设备结构

在快消品、家电零部件、食品加工等成品包装出货环节，车间末端的纸箱堆垛工位长期存在人工作业强度大、堆叠整齐度差、堆高受限的痛点，这款悬架式码垛设备正是针对这类场景开发的专用作业单元，适配常规瓦楞纸箱包装的成品物料，可对接前端包装线、装箱线的出料输送端，完成从输送线取料、分层排布、逐层堆高到满垛输出的全流程作业，替代人工完成重复性高、负重强度大的堆垛工序。

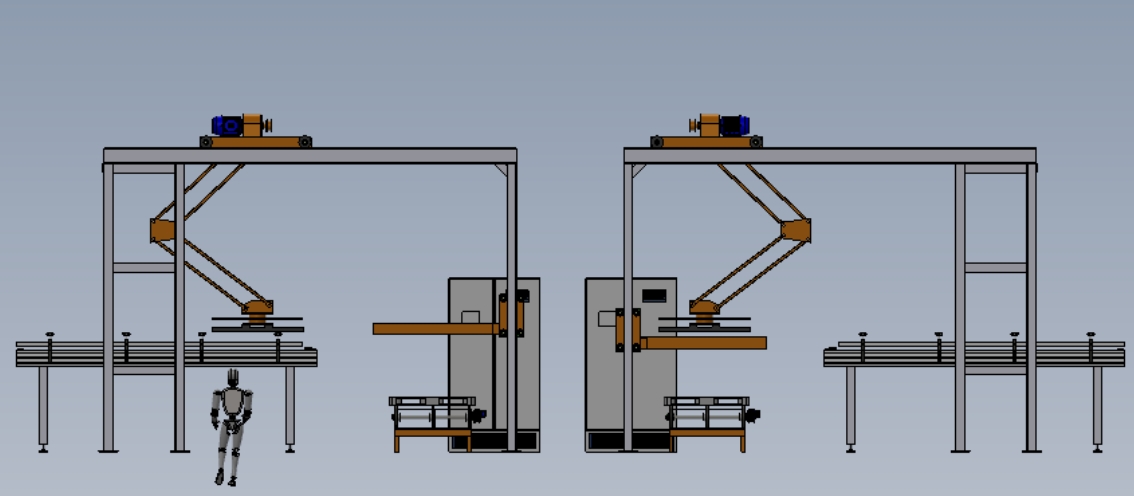

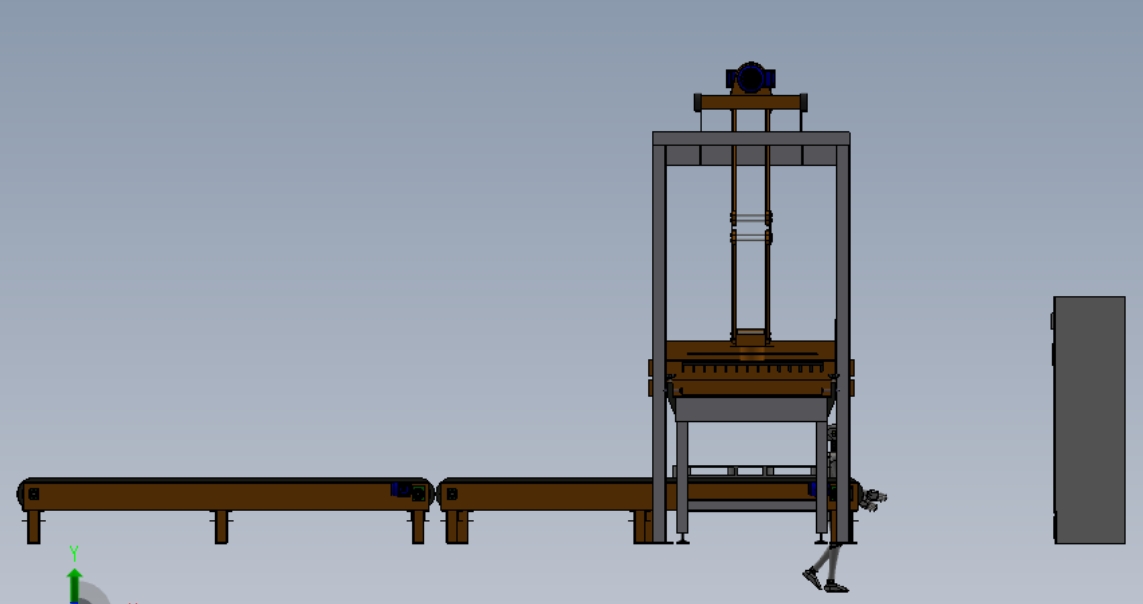

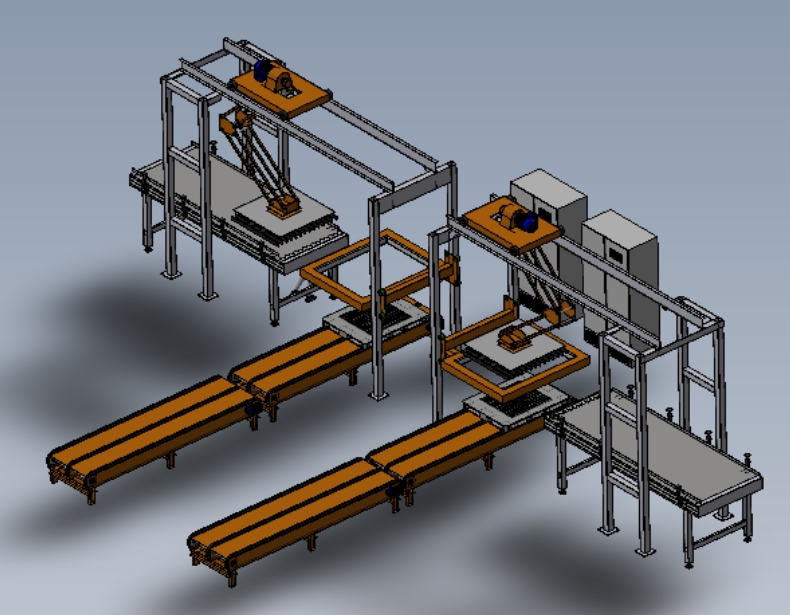

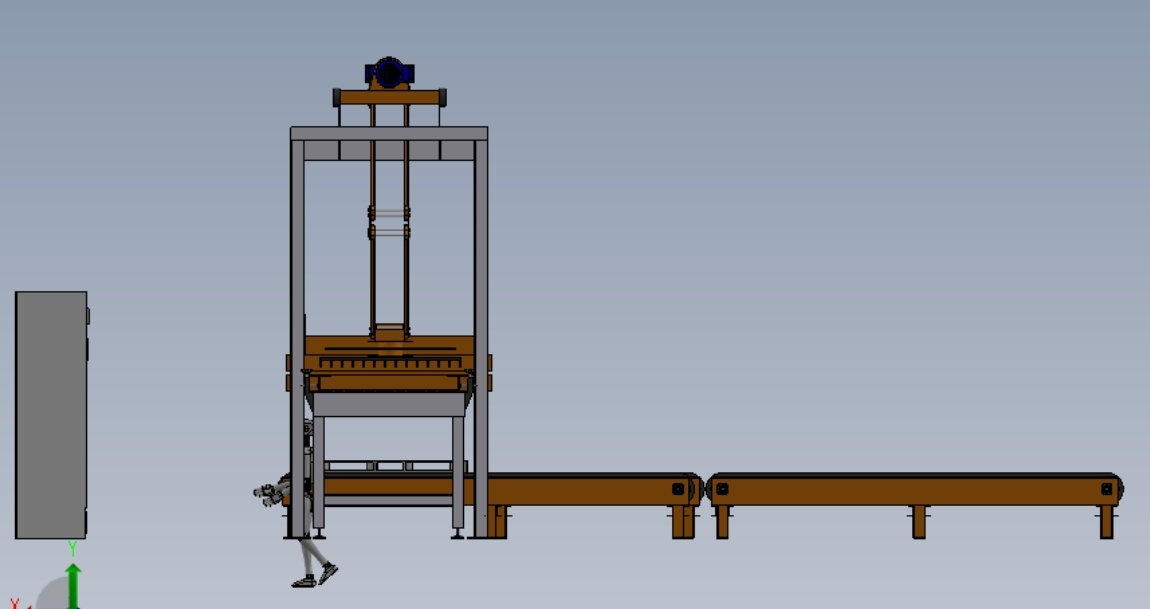

设备整体采用龙门悬架式主体架构，主框架为矩形方管焊接成型的门型立架，顶部安装水平布置的升降驱动模组，搭配竖直方向的导向光轴与传动链条，带动下方的夹取载台完成竖直方向的升降动作，升降行程可根据现场堆垛高度需求调整，常规配置下可满足最高1.8米的托盘堆垛需求，适配标准1200*1000mm规格的工业托盘。夹取载台采用整排侧夹式结构，可根据纸箱的宽度调整夹爪间距，夹爪内侧贴有防滑橡胶垫，避免夹取过程中纸箱变形、表层印刷磨损，夹取动作由气缸驱动，响应速度快，夹持力可通过气源压力调节，适配不同重量、不同壁厚的纸箱物料。

设备前端对接两段式皮带输送线，输送线高度与车间常规包装线出料高度匹配，线体侧边安装光电检测传感器，当纸箱输送到待抓取位时，传感器触发信号，输送线暂停运行，等待夹取载台下降取料；取料完成后载台上升，按照预设的排布规则在托盘上方完成横向、纵向的位置调整，将纸箱整齐摆放在托盘上，每完成一层摆放，载台自动上升一个纸箱高度的距离，逐层堆叠直到达到设定的堆垛层数。满垛完成后，设备下方的托盘输送机构将满垛托盘输出到待取位，同时送入空托盘，进入下一轮堆垛循环。

从设计思路上看，这款设备优先考虑了车间现场的安装适配性，悬架式的主体结构不需要占用输送线侧面的操作空间，所有驱动部件都布置在顶部框架区域，地面仅需固定四个主立柱的安装脚座，对车间地面的平整度要求较低，不需要额外开挖基础，适合现有包装线的后期改造加装。设备的控制逻辑采用分层排布记忆模式，可根据纸箱尺寸、每垛排布数量设置对应的程序参数，切换不同规格产品时仅需在触控屏上调用对应参数即可，不需要重新调整机械结构，适配多品种小批量的生产场景。

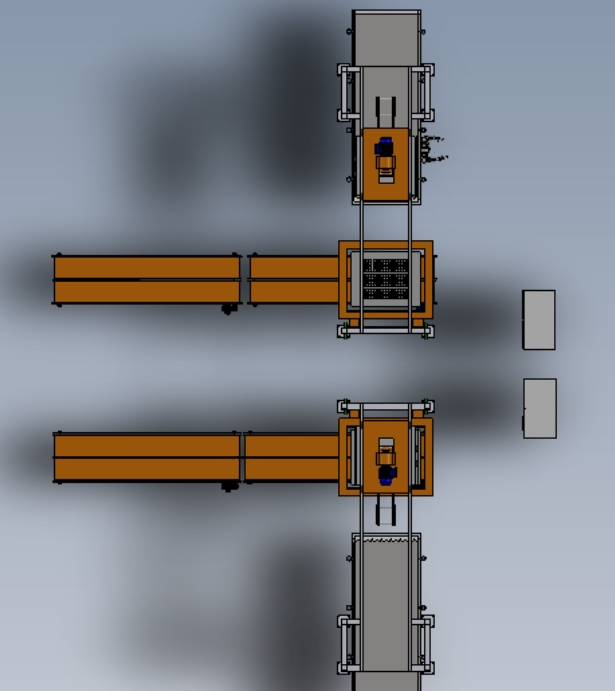

安装边界方面，设备主体的横向宽度可根据对接输送线的长度、托盘尺寸调整，常规配置下主体占地长度约3.5米，宽度约2.2米，顶部最高点距离地面约3.2米，安装时需要预留顶部驱动模组的维护空间，侧面预留电气柜的安装位置，输送线对接端可根据现场线体的高度调整支脚高度，适配范围在0.6米到0.9米之间。设备运行过程中，夹取载台的升降速度、输送线的运行速度都可根据前端产线的节拍调整，最高可匹配每分钟8到10箱的出料节拍，满足大部分中小产能包装线的堆垛需求。

在实际应用中，这款设备可直接替代2到3名堆垛工位的人工，避免人工堆垛过程中出现的堆垛歪斜、跌落砸伤的风险，堆垛完成的垛型整齐度一致，方便后续叉车转运、仓库立体库存放，堆垛过程中不会对纸箱外观造成损伤，适合对包装外观要求较高的成品出货场景。设备的结构设计中预留了功能扩展接口，后续可根据需求增加纸箱转向机构、托盘自动供给机构，进一步提升设备的自动化程度，适配更高节拍的产线需求。
