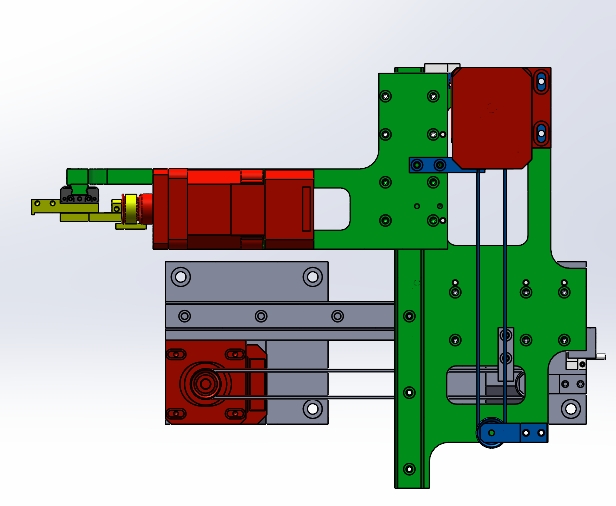

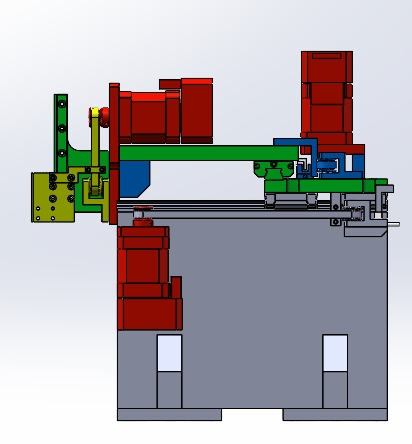

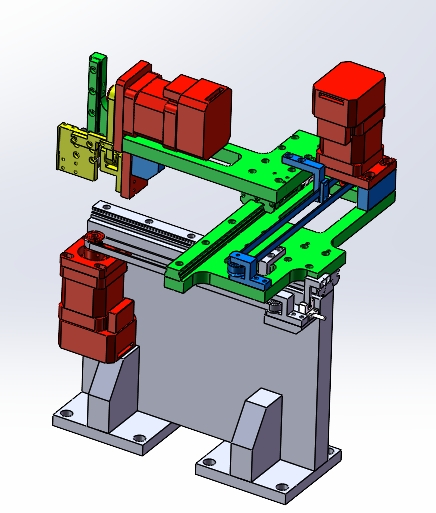

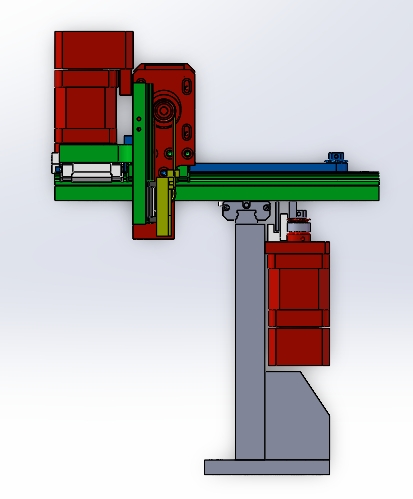

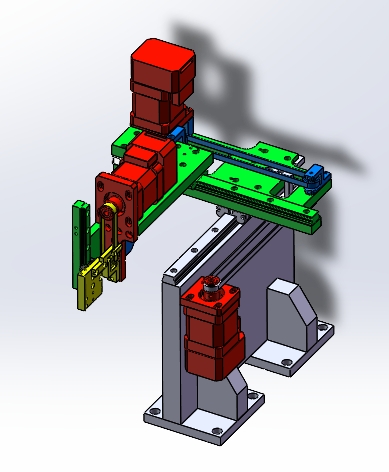

同步带传动三轴直线移动执行机构

　　在3C电子小件装配、轻载物料分拣、实验室样本转运这类需要频繁做XYZ三个方向点位移动的工位上，这类同步带驱动的三轴移动机构是非常常见的执行端选型，相比丝杆传动的模组，它的移动速度更快，运行噪音更低，长行程下的成本优势也更明显，适合行程在1米以内、负载不超过5kg的水平移载场景。整套机构的水平XY轴采用同步带搭配线性滑轨的传动组合，同步带作为传动介质套在两端的同步轮上，其中一端同步轮连接伺服电机输出轴，电机转动时通过带齿和轮齿的啮合带动滑台沿滑轨做直线运动，这种传动方式没有丝杆传动的回程间隙问题，只要同步带张紧力调整合适，重复定位精度可以控制在±0.1mm以内，完全能满足大部分轻载移载的精度要求。

　　Z轴方向没有沿用同步带传动，而是采用了丝杆顶升的结构，这是考虑到垂直方向需要承载载物平台和工件的重量，丝杆的自锁特性可以避免断电时平台下坠，安全性更有保障，顶升动作独立于水平移动轴，只有当XY轴移动到目标点位正上方时，Z轴才会执行抬升或者下降动作，避免移动过程中工件和周边工位发生干涉。设计这套机构的时候，首先要确定的是安装边界，底部的支撑立柱采用L型折弯安装座，可以直接锁在设备的铝型材机架台面上，安装孔位按照40系列铝型材的槽间距设计，不需要额外做转接板，现场装配的时候直接用T型螺栓就能固定，XY轴的横梁采用挤压铝型材作为基体，滑轨直接锁在型材的安装槽面上，既能保证整体的刚性，又能控制整体重量，不会因为横梁自重过大导致长时间运行后出现下弯变形。

　　水平移动的载物台设计成可调节的安装面，上面预留了成排的螺纹孔，可以根据实际搭载的工装比如吸盘、夹爪、检测探头的尺寸调整安装位置，不需要额外打孔，适配不同的工位需求。同步轮的安装座特意做了张紧调节结构，装配的时候可以通过调整螺栓改变两个同步轮的中心距，把同步带的张紧力调整到合适范围，避免张紧力过大导致皮带过早疲劳断裂，或者张紧力不足出现跳齿丢步的问题。机构的走线全部采用拖链收纳，XY轴的电机线缆、传感器线缆都放在拖链内部，移动的时候拖链跟着滑台同步运动，不会出现线缆拉扯、磨损的问题，拖链的弯曲半径按照所选线缆的最小弯曲半径选型，避免线缆反复弯折出现断芯。

　　实际运行的时候，整套机构的动作逻辑是先由Z轴顶升把工件从初始工位抬离定位面，避免水平移动的时候工件和工位表面摩擦，之后XY轴按照预设的速度曲线移动到目标点位上方，移动过程中靠近目标点位时会自动切换到低速模式，减少惯性带来的过冲，到位后Z轴下降把工件放到目标工位上，之后XY轴快速返回初始位置等待下一个动作循环，整个动作流程可以通过PLC或者运动控制器协调控制，能根据不同的生产节拍调整各轴的移动速度和加减速时间。考虑到日常维护的需求，同步带的外侧没有做全封闭的防护罩，只在容易碰到操作人员的位置做了半遮挡的防护板，既满足安全防护的要求，平时检查同步带磨损情况、清理皮带表面的杂物的时候也不需要拆太多零件，滑轨的润滑注油嘴都引到了机构外侧，定期保养的时候不用拆开外罩就能直接注油，减少维护的工作量。
