集成焊接点胶锁螺丝多功能工业设备结构

在3C电子零部件组装、汽车小尺寸结构件连接、医疗耗材装配这类对工序衔接精度要求极高的生产场景里，单工序 standalone 设备往往需要多次转序、重复定位，累计的装夹误差很容易让焊点偏移、点胶轨迹错位、螺丝锁附滑牙，不少产线为了规避这类问题，会把多道关联工序整合到同一台设备的作业范围内，这款集成三类功能的设备就是针对这类需求做的结构设计。

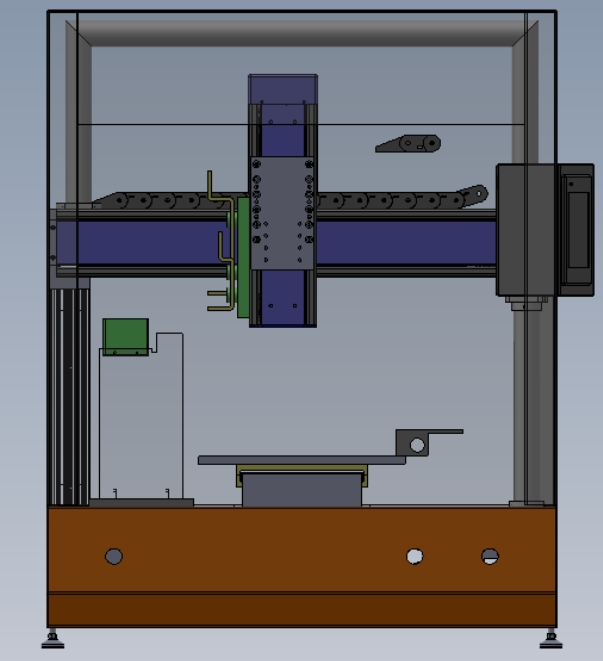

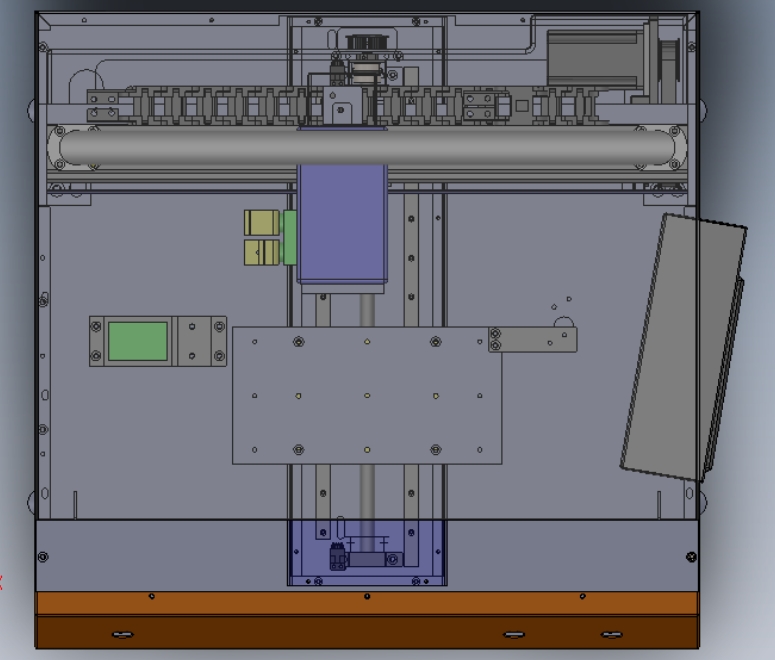

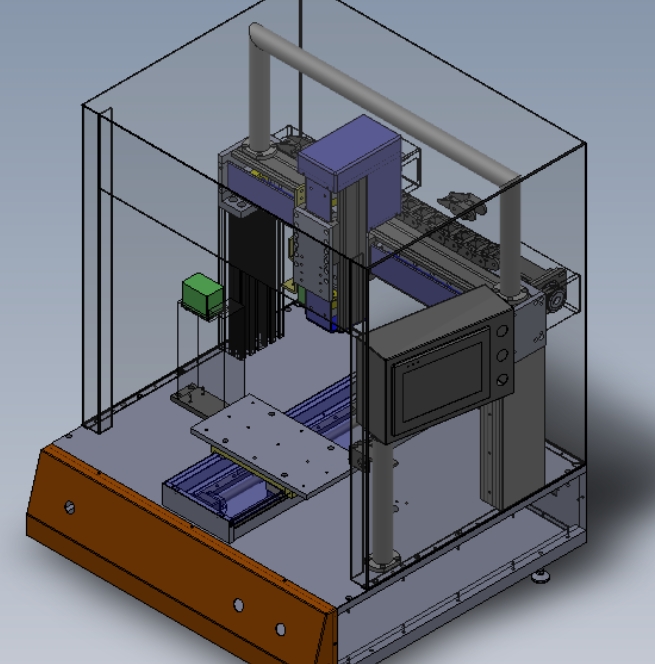

从实际作业逻辑来看，设备的底座采用整体式铸铁焊接平台做基础承载，台面加工出统一的T型槽安装基准，所有功能模组的安装面都经过一次铣削成型，平面度控制在0.02mm/m以内，避免多模组安装时出现基准偏差。横向移动的X轴采用重载直线导轨搭配滚珠丝杠传动，有效行程覆盖整个工件载具的摆放区域，移动速度可根据不同工序的作业要求分段设置，比如焊接工位移动速度控制在0.1m/s以内保证焊点稳定性，点胶工位移动速度匹配胶阀出胶速率避免断胶或堆胶，锁螺丝工位移动时预留足够的Z轴避让空间防止批头刮碰工件表面。

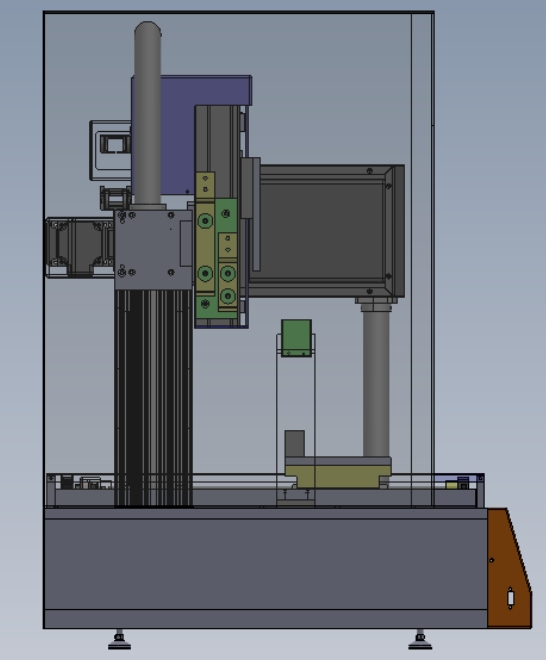

Z轴模组采用一体化滑台结构，三个作业头的安装位做了快换接口设计，日常维护时不需要重新校准原点位置就能快速更换磨损的焊嘴、点胶针筒或者螺丝批头。焊接单元采用直流逆变焊接模组，焊头的压力调节范围覆盖0.2MPa到0.8MPa，可适配0.1mm到2mm厚度的金属薄片焊接，焊接回路的走线全部拖链内置，避免长期往复移动出现线缆磨损漏电的问题。点胶单元配置了高精度压力桶和回吸式胶阀，点胶轨迹支持直线、圆弧、多段折线编程，胶量控制精度可达0.001ml，针对不同粘度的胶水可以单独设置回吸压力，防止停胶位置出现拉丝污染工件表面。锁螺丝单元采用吸附式供料结构，螺丝供料器布置在设备底座的侧方空位，批头带扭矩反馈功能，锁附扭矩可在0.1N·m到2N·m之间调节，锁附到位后会自动输出信号给控制系统，避免出现浮锁、滑牙的不良品流到下一道工序。

设备的工件载具采用快换式底板设计，针对不同规格的产品只需要更换对应的载具板，不需要重新调整各个作业头的坐标参数，换型时间可以控制在10分钟以内。安全防护方面，设备的作业区域外围设置了可开合的透明亚克力防护门，门上配置安全联锁开关，防护门打开时设备会自动切断移动轴的动力输出，焊枪的焊接区域单独设置了遮光挡板，避免焊接弧光对操作人员造成视力损伤。

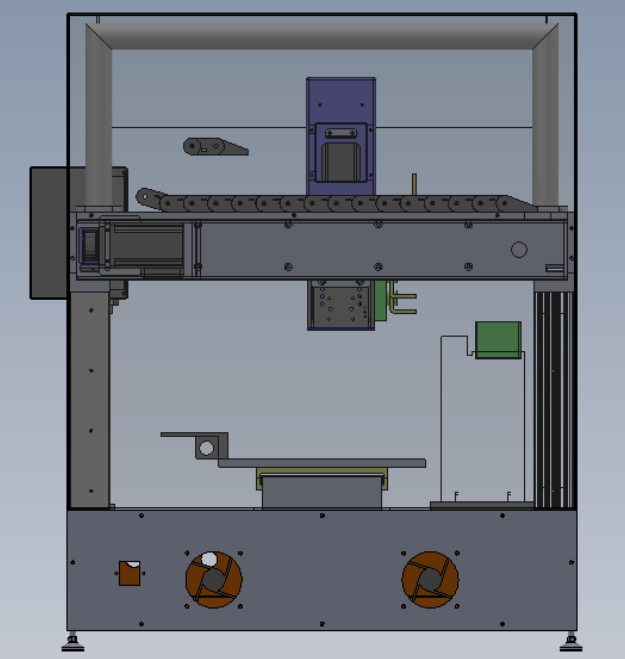

从安装边界来看，设备整体占地宽度控制在1.2m，深度0.8m，高度1.5m，不需要单独做设备基础，普通的环氧地坪车间地面就可以直接放置安装，底部配置可调脚杯，可根据地面平整度调节设备水平，调节范围0到30mm。气路接口统一布置在设备后侧下方，进气压力要求0.5MPa到0.7MPa，配置单独的空气过滤调压单元，过滤精度5μm，避免压缩空气里的杂质进入胶阀或者气缸导致动作异常。电路接口采用工业防水航插，主电源接入AC220V 50Hz市电，整机额定功率2.5kW，普通车间的16A供电插座就可以满足供电需求，不需要单独布设动力电缆。

在结构设计阶段，特意把三个作业单元的重心尽量往Z轴滑台的中心位置靠拢，减少X轴高速移动时的偏载力矩，导轨的额定动载荷按照实际负载的1.5倍选型，保证设备长期满负荷运行时的精度保持性，拖链的弯曲半径按照线缆直径的10倍设置，避免线缆长期弯折出现断芯问题，所有的走线槽都预留了30%的空余空间，方便后续增加检测传感器的时候布设线路。设备的控制系统采用PLC加触摸屏的组合，操作界面上可以单独设置每个工序的作业参数，也可以根据生产需求选择单独启用某一个或者两个工序，适配小批量多品种的柔性生产需求，不需要重新编写控制程序，只需要在触摸屏上勾选对应的工序选项就可以切换作业模式。
