多自由度可调立式自动焊枪固定调节架

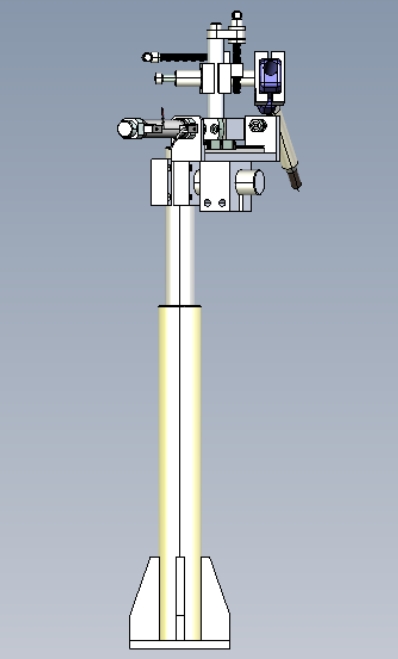

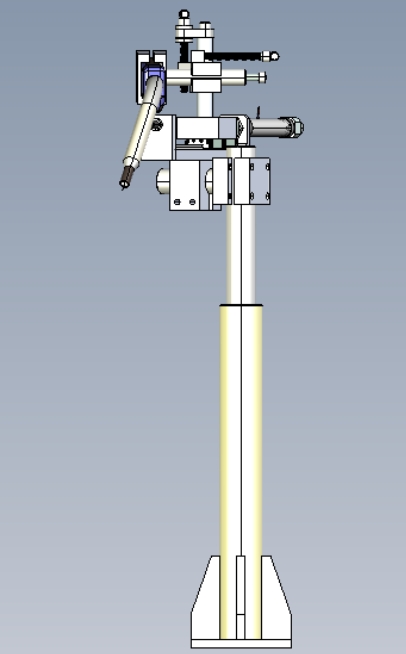

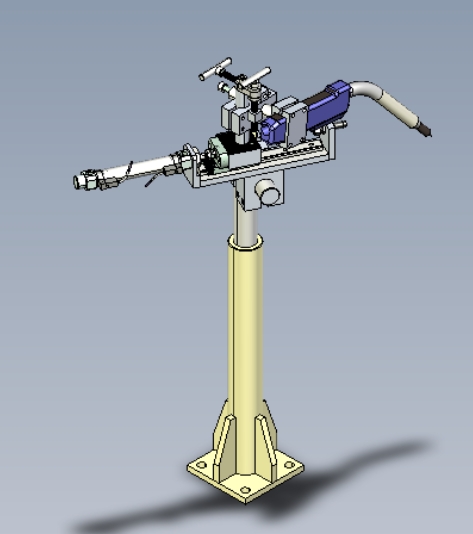

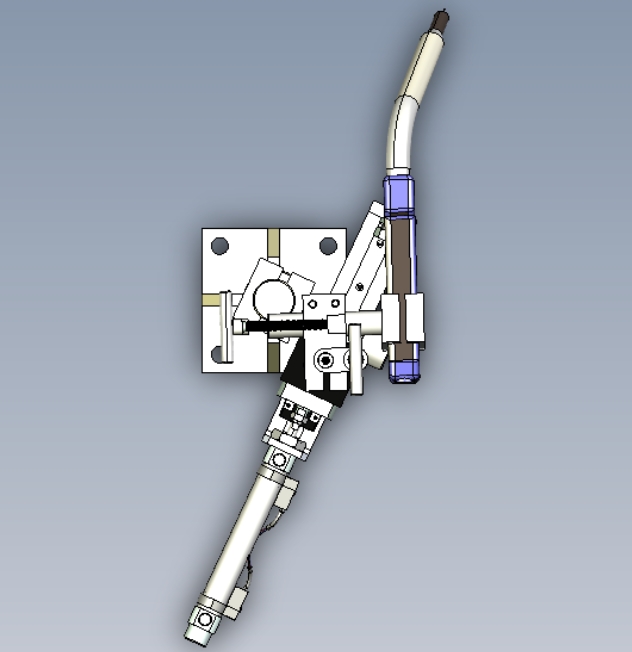

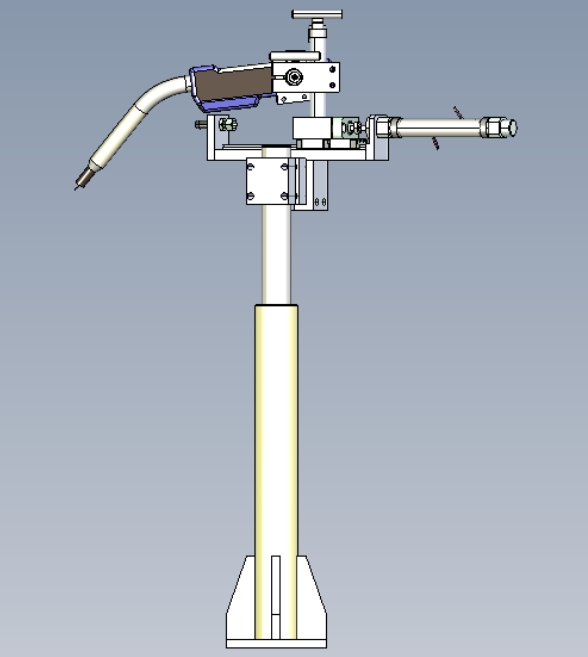

　　在汽车零部件焊接、五金结构件加工、工程机械构件组焊等批量焊接作业场景中，焊枪的位置稳定性与调节灵活性直接决定焊缝成型质量与生产节拍，这款立式自动焊枪架正是为适配这类自动化焊接工位的装夹需求设计的专用工装。从结构组成来看，整套装置分为底部安装基座、立式支撑立柱、多轴调节滑台、焊枪装夹端四个核心部分，底部基座采用三角加强式支撑结构，安装面预留标准螺栓孔位，可直接固定在焊接工位平台、变位机法兰或者机器人行走轴的安装基准面上，安装边界适配市面上多数通用焊接工位的平台T型槽间距，不需要额外加工过渡连接板即可完成装夹，基座与立柱的连接部位设置止口定位结构，避免长期受焊接飞溅、设备振动影响出现连接松动偏移。

　　立柱采用空心铝合金型材加工，在保证整体支撑刚度的前提下降低了整套工装的自重，单套装置单人即可完成移位与安装调整，立柱表面做硬质阳极氧化处理，可抵御焊接过程中飞溅的焊渣粘附与高温灼伤，长期使用不会出现表面锈蚀、磨损卡滞的问题。上部的调节机构集成了齿条传动与铜质丝杆传动两套调节副，其中齿条传动负责大行程的快速位置调整，可覆盖上下方向500mm、前后方向300mm、左右方向200mm的调节行程范围，铜质丝杆则负责微调进给，单圈进给量1.5mm，可实现焊枪位置的毫米级精准对位，调节完成后通过侧边的锁紧手柄即可锁死所有运动副，焊接过程中不会出现位置漂移。

　　整套调节机构可实现六个自由度的姿态调整，除了三个直线方向的位移外，焊枪装夹端还设置了两个旋转轴与一个摆动轴，可适配平焊、角焊、立焊、环缝焊接等不同焊接姿态的角度需求，针对不同直径的焊枪，装夹端配置了快换式夹套，可适配市面上主流的气保焊、氩弧焊自动焊枪，更换夹套即可完成不同焊枪的装夹切换，不需要拆解整个调节机构。在实际工位应用中，这款焊枪架可搭配焊接变位机使用，当工件做回转运动时，焊枪架保持固定姿态即可完成环形焊缝的连续焊接；也可搭配直线行走机构，完成长直焊缝的自动焊接作业；针对小批量多品种的焊接生产场景，不需要重新制作专用工装，仅通过调节各轴的位置与角度即可快速适配不同尺寸工件的焊接需求，大幅缩短工装切换的准备时间。

　　设计过程中针对焊接现场的恶劣工况做了针对性优化，所有传动部位都设置了防尘防飞溅挡板，避免焊渣进入齿条与丝杆的啮合面造成卡滞，所有锁紧部件都采用大尺寸手柄设计，操作人员佩戴焊接防护手套即可完成锁紧与调节操作，不需要借助额外工具。整套装置的运动部件都做了耐磨处理，铜质传动件的使用寿命是普通钢制传动件的三倍以上，长期频繁调节也不会出现间隙过大、定位精度下降的问题。从安装尺寸来看，整套装置总高度在1200mm左右，最大外伸长度350mm，装夹焊枪后前端最大负载可达5kg，可适配带送丝机构的重型自动焊枪，不会出现前端下垂的问题。在焊接作业过程中，稳定的支撑结构可避免焊枪抖动，有效减少焊缝气孔、焊偏、成型不均等质量问题，相比人工手持焊枪作业，搭配该焊枪架的自动焊接作业焊缝一致性可提升60%以上，同时降低操作人员的劳动强度，避免操作人员长期近距离接触焊接弧光与烟尘。针对部分需要双枪同步焊接的工位，还可在立柱的不同高度位置加装额外的调节滑台，实现双枪对称焊接，进一步提升焊接效率，滑台与立柱的连接采用标准抱箍结构，加装与拆卸都十分便捷。
